Alarme de réfrigérateur : la solution intelligente pour garder vos aliments frais

Avez-vous déjà découvert que la porte de votre frigo était légèrement ouverte depuis un moment et que la plupart de vos aliments ont tourné ? Ou, votre porte de frigo a-t-elle besoin de cette poussée supplémentaire pour se fermer correctement ? Eh bien, vous avez de la chance car nous avons une solution pour vous. Ce dont vous avez besoin, c'est une alarme de réfrigérateur avec un panneau de contrôle.

Une alarme de réfrigérateur audible est facile à fabriquer et à configurer. De plus, c'est une solution moins coûteuse pour vos problèmes de porte de réfrigérateur.

Dans cet article, nous allons vous montrer tout ce que vous devez savoir sur les alarmes de réfrigérateur et comment réaliser un circuit d'alarme de frigo facile.

Qu'est-ce qu'une alarme de réfrigérateur ?

Le circuit d'alarme de porte de réfrigérateur déclenche une alarme si vous laissez la porte de votre réfrigérateur ouverte pendant un certain temps.

Voici ce qui se passe quand vous laissez la porte de votre frigo ouverte. D'abord, la cabine du frigo deviendra plus chaude que d'habitude.

Ensuite, le thermostat détectera cette augmentation de température et essaiera de refroidir la cabine. Les thermostats essaient toujours de maintenir la température de fonctionnement d'un système de réfrigération. Mais, si votre réfrigérateur a un panneau d'affichage, vous pouvez voir les indicateurs via des clignotements d'icône d'alarme ou des capteurs d'alarme.

Réfrigérateur ouvert

Aussi, le compresseur travaillera en continu pour dissiper la chaleur entrant dans la cabine. Ainsi, augmentant la consommation d'énergie depuis la prise.

Ce qui est important ici, c'est que si le réfrigérateur continue de fonctionner sous cette condition, cela réduirait la durée de vie du compresseur et le ferait dysfonctionner.

Pour cette raison, l'alarme de porte de frigo est ce dont vous avez besoin — si vous avez ce problème.

Comment fonctionnent les alarmes de réfrigérateur ?

Une alarme de réfrigérateur fonctionne comme un rappel pour savoir quand la porte du frigo est ouverte en envoyant des signaux. Le capteur est responsable de la détection du moment où déclencher le signal d'alarme.

Le capteur du son d'alarme du réfrigérateur est une LDR (photorésistance). Donc, quand la lumière du réfrigérateur ou une ampoule externe tombe sur le capteur LDR, elle réduit sa résistance. Après un certain temps (environ 10 secondes), la tension du condensateur atteint le seuil du circuit.

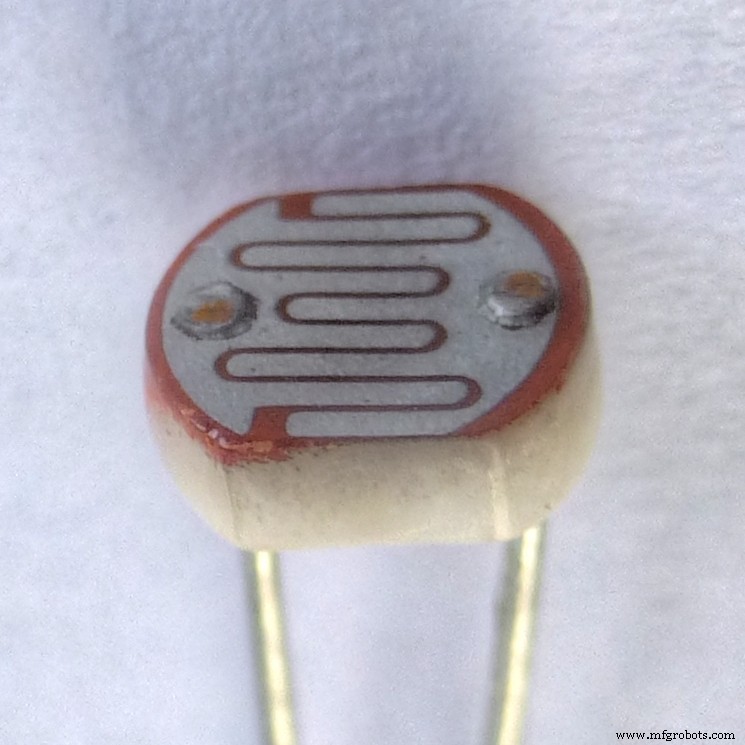

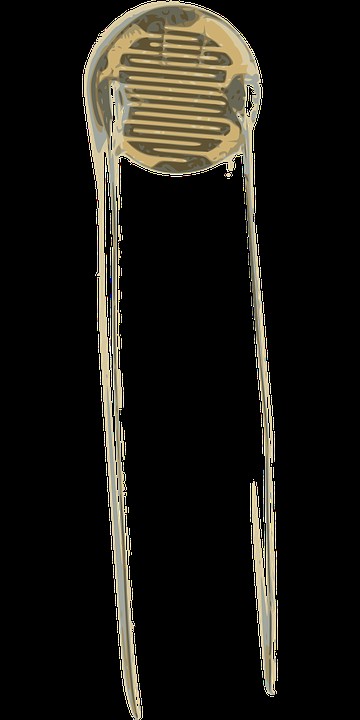

LDR

Pour cette raison, le circuit génère un signal d'onde carrée avec plusieurs fréquences en Hertz et l'envoie à l'oscillateur de tonalité. L'amplificateur amplifie le signal de tonalité et pilote le transducteur céramique — qui double la fréquence.

De plus, vous pouvez facilement ajuster la sensibilité à la lumière de la LDR et la tonalité de l'alarme pour correspondre à la fréquence de résonance du transducteur céramique.

De plus, vous obtiendrez le niveau de volume maximal quand la fréquence de tonalité est égale à la fréquence de résonance du transducteur céramique.

L'alarme audio ou les bips s'éteindront quand aucune ne frappe la LDR.

DIY Alarme de porte de réfrigérateur

Maintenant, regardons la construction d'une alarme de réfrigérateur DIY simple utilisant une IC temporisateur 555. Voici le circuit sur lequel nous allons travailler :

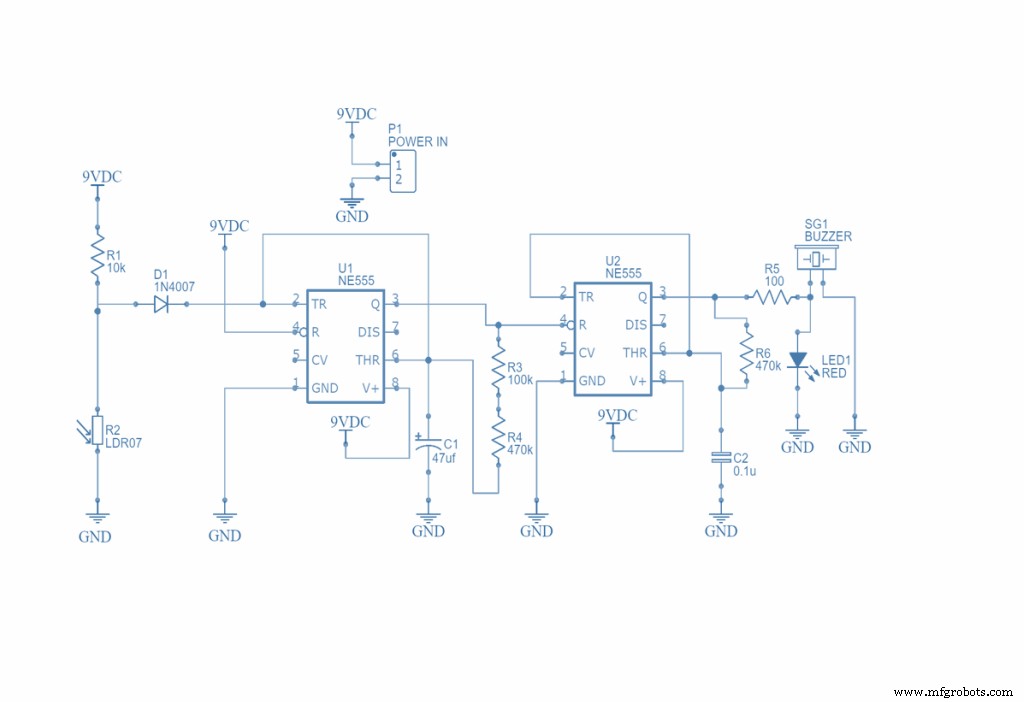

Schéma du circuit d'alarme de réfrigérateur

Description du circuit

Quand vous fermez la porte du frigo, la résistance de la LDR est presque 1MΩ. Maintenant, la tension de sortie du diviseur de tension apparaît aux bornes du condensateur, mais elle reste en condition chargée. Ainsi, produisant une sortie basse. Cependant, quand vous laissez la porte du frigo ouverte, la lumière tombe sur la LDR et abaisse sa résistance, permettant au condensateur de se décharger. Pour cette raison, la sortie commence à osciller à une fréquence spécifique. Donc, le travail devient HAUT.

De plus, le condensateur se recharge à nouveau et atteint un seuil défini par la décharge du condensateur. Ce processus continue jusqu'à ce que la résistance de la LDR redevienne haute — ce qui arrive quand elle ne détecte plus de lumière.

Pendant ce temps, la seconde IC temporisateur commence à osciller et commute sa sortie entre haut et bas. De plus, elle permet à la LED et au buzzer connectés à l'IC temporisateur de clignoter et bipper dans un motif fluctuant.

Ces motifs sont combinatoires dus à l'oscillation interne du second temporisateur et au changement du premier temporisateur 555.

IC temporisateur 555

Quand la sortie du premier temporisateur devient HAUTE, le RESET du second temporisateur se déclenche. Ainsi, permettant au condensateur (C2) de se charger et de produire un résultat bas. Mais, en peu de temps, le condensateur se déchargera et rendra la sortie HAUTE. Ainsi, le buzzer lié à la sortie générera un son bip-bip.

Composants du circuit

Voici les composants dont vous avez besoin pour construire ce circuit :

• IC temporisateur 555 (2)
• LDR 5mm (1)
• Petit Buzzer (1)
• LED 5mm (1)
• Diode 1n4007 (1)
• Condensateur électrolytique 47uf (1)
• Condensateur céramique 0.1uf (1)
• Résistances – 10K'Ω – 1 ; 470K'Ω – 2 ; 100K'Ω – 1 ; 100'Ω (4)
• PCB (1)
• Fils de connexion
• Batterie 9V (1)

Étapes

Utiliser un PCB de temps en temps pour ce circuit le rend encore plus facile. Tout ce que vous avez à faire est de suivre ces étapes, comme un manuel d'utilisateur, et placer les composants selon le circuit imprimé. Voici les étapes :

Étape 1 - Rassembler les composants

Avant de construire quoi que ce soit, assurez-vous toujours d'avoir tous les détails et outils nécessaires. Vérifiez la liste ci-dessus pour connaître les composants essentiels et produits classiques requis pour construire le circuit.

Étape 2 - Souder votre base

Soudez la base de vos IC temporisateur avant de les placer sur votre PCB.

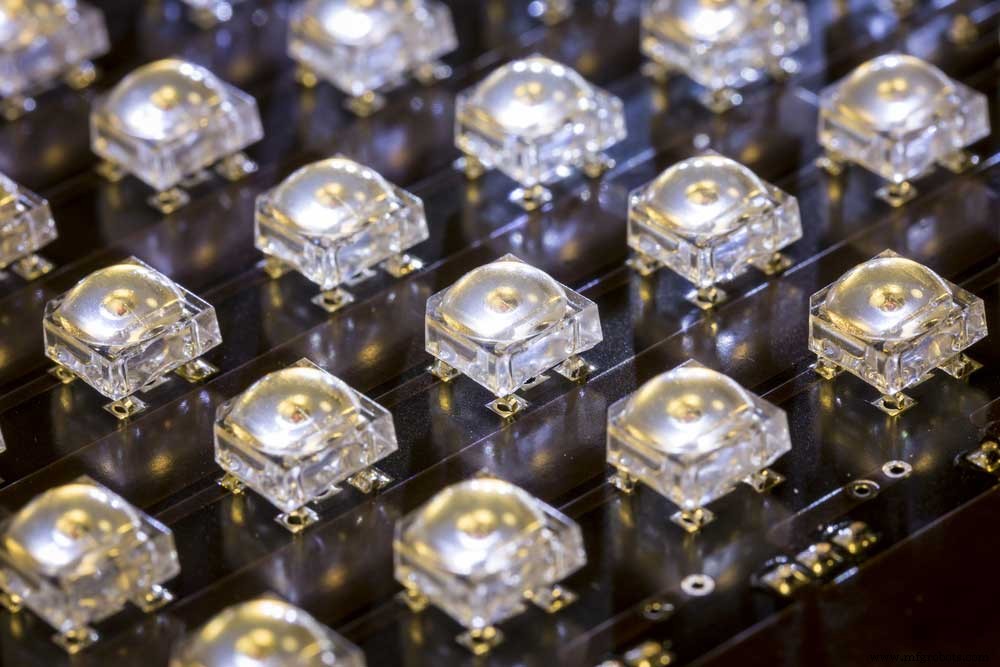

PCB Réfrigérateur

Étape 3 – Assemblage du circuit

Une fois que vous avez soudé la base de vos IC temporisateur, l'étape suivante est de les placer sur le PCB. Ensuite, prenez vos résistances et soudez-les sur le PCB aussi. (Assurez-vous de suivre les marquages sur le PCB).

Étape 4 – Assemblage du circuit 2

Maintenant, soudez vos condensateurs (céramique et électrolytique), diodes, LED, LDR, buzzer, et enfin, le connecteur d'alimentation.

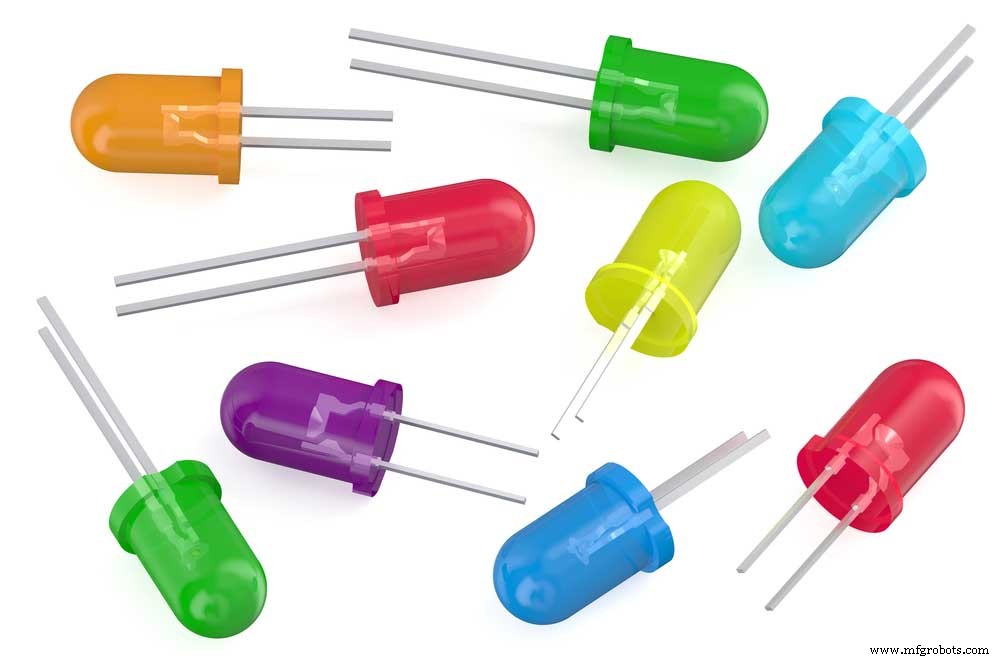

LEDs multicolores

Diodes

Buzzer

Amplificateur LDR

Étape 5 – Test final

Enfin, alimentez votre circuit en le connectant à la batterie 9V, testez-le pour vérifier si tout fonctionne bien, et faites les ajustements d'alarme nécessaires.

Avantages d'une alarme de porte de réfrigérateur

Voici quelques avantages d'avoir une alarme de porte de réfrigérateur chez vous :

• Les alarmes de porte de frigo sont faciles à produire
• Vous pouvez personnaliser et régler la touche d'alarme
• Elle peut vous éviter la perte de nourriture
• Elle n'est pas chère
• Elle est aussi facile à installer et entretenir
• Peut vous faire économiser beaucoup de coûts d'électricité et dépenser moins pour votre alimentation

Mot de la fin

L'alarme de porte de réfrigérateur est l'un des projets les plus faciles pour les ingénieurs, bricoleurs et concepteurs. De plus, c'est utile et empêche de raccourcir la durée de vie de votre réfrigérateur.

C'est aussi un excellent moyen de savoir quand les enfants ou les animaux volent une friandise la nuit. Cependant, il y a d'autres façons de faire une alarme de frigo, comme le circuit régulier sans l'IC temporisateur et le piratage d'alarme d'entrée de porte. Nous pensons que les circuits à IC temporisateur donnent le meilleur résultat pour un circuit de type alarme.

Eh bien, cela conclut cet article. Si vous avez des questions ou suggestions, n'hésitez pas à nous contacter, et nous serons heureux de vous aider.
