Alimentation LED :choisir la bonne alimentation LED

À propos de l'approvisionnement en LED, les LED ont révolutionné la technologie d'éclairage par la longévité de la durée de vie des ampoules par rapport aux ampoules à incandescence. Avez-vous besoin d'un appareil qui alimente vos projets LED ? Une alimentation à LED peut faire l'affaire ! Il fonctionne en transformant l'alimentation en tension ou en courant pour le produit LED.

La recherche de la bonne alimentation pour LED peut être une tâche déroutante. C'est pourquoi nous vous avons couvert sur ce sujet.

Asseyez-vous, détendez-vous et lisez la suite !

Qu'est-ce qu'une alimentation LED ?

Une alimentation LED fournit une tension constante régulée aux LED, leur permettant de fonctionner et de fonctionner à un niveau élevé. L'appareil fonctionne comme un ballast magnétique de lampes fluorescentes ou un transformateur d'ampoule basse tension.

Généralement, les convertisseurs DC-DC et AC-DC régulent la tension d'entrée en une tension constante. Les modules d'éclairage à LED connectent une série de LED, formant des grappes de configurations de chaînes. Ces modules d'éclairage nécessitent une alimentation à tension constante s'ils ont un pilote à courant constant dans l'assemblage.

Il est important de déterminer si la tension de sortie fournit une tension constante ou un courant constant requis par le produit recevant l'alimentation.

Différents types d'alimentation LED

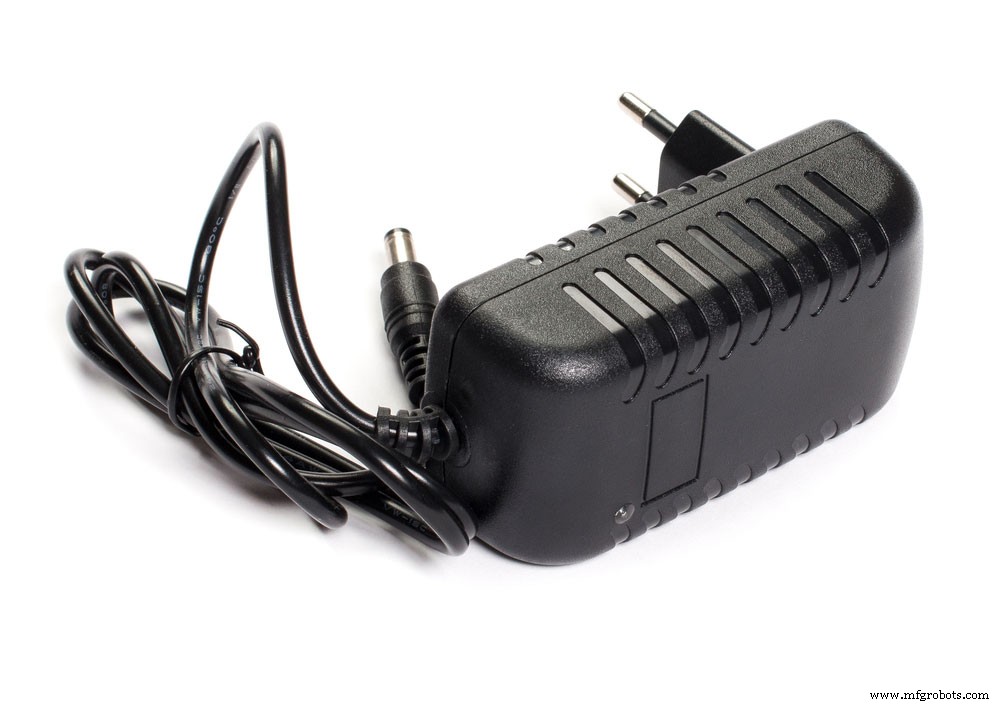

• Plug-in - Les alimentations LED enfichables pour prendre en charge les sorties 12VDC et 24VDC. Tout ce que vous avez à faire est de brancher un transformateur LED dans une prise de courant 120 VAC pour alimenter les lumières LED 12-24 VDC.

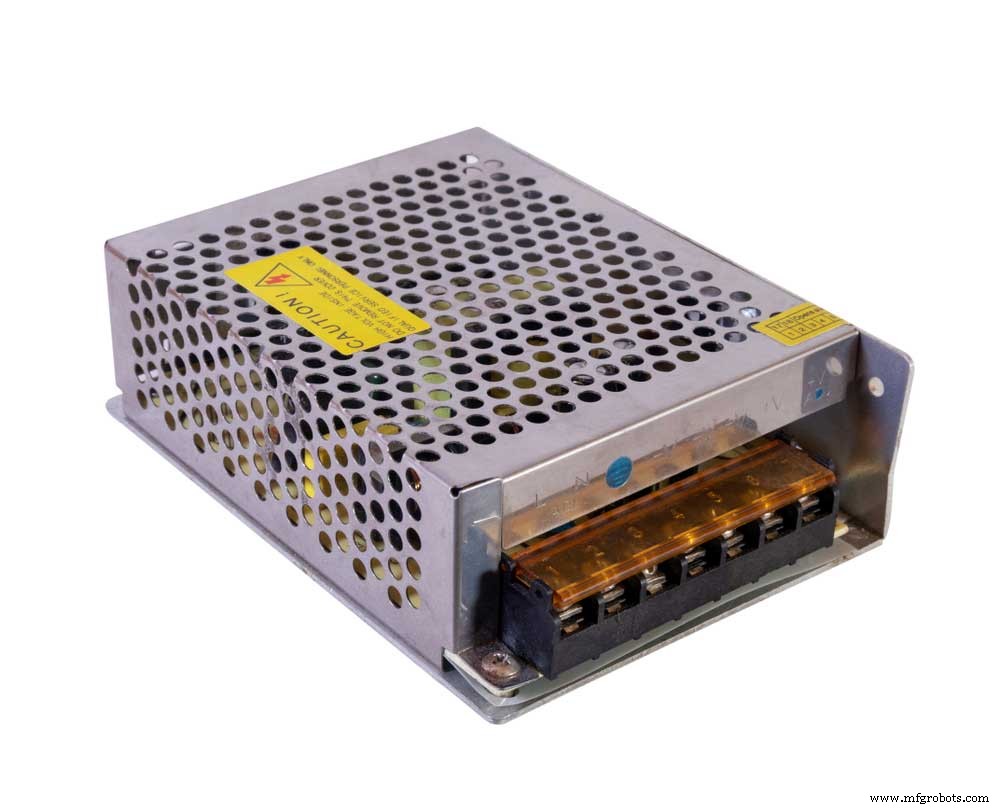

• Intérieur – Une alimentation LED d'intérieur fonctionne dans un environnement sec. Certains peuvent être branchés sur une prise murale, tandis que d'autres peuvent être câblés à une source CA.
• Étanche - Une alimentation LED étanche protège votre appareil contre les dégâts d'eau. Il existe une variété de types différents conçus pour l'extérieur.
• Dimmable - Une alimentation LED dimmable vous permet de régler la luminosité d'une lumière LED 12VDC ou 24VDC à l'aide d'un gradateur magnétique faible. Cet appareil est compatible avec différents gradateurs magnétiques basse tension, ce qui le rend idéal pour la gradation des lumières LED dans les applications à grande échelle.

Comment choisir une alimentation LED

Puissance

Les blocs d'alimentation LED doivent avoir 1,2 fois la puissance totale des lumières LED. Cela vous donne un coussin de 20 %, ce qui protège votre alimentation contre les surtensions ou d'autres problèmes pouvant survenir.

Tension/Courant

Il est important de s'assurer que la tension de sortie fonctionne avec la tension de la LED si vous remplacez une alimentation ou développez un luminaire LED. Des LED contenant des régulateurs de courant intégrés indiquent la tension d'entrée recommandée. De plus, vous pouvez utiliser des LED haute puissance dotées de pilotes à courant constant nécessitant une entrée de tension continue.

Votre alimentation doit également être capable de supporter la puissance d'entrée. Vous devez vous assurer qu'il dispose d'une alimentation CA de ligne basse ou d'une alimentation CA de ligne haute. La plupart des alimentations sont pleine gamme, mais il serait utile de connaître l'entrée CA tout en s'assurant que l'alimentation peut la gérer.

L'environnement de l'application

Ces trois questions aident à déterminer l'environnement d'application de l'alimentation LED.

i) Est-ce pour une utilisation intérieure ou extérieure ?

ii) L'alimentation LED a-t-elle besoin d'être étanche ou d'un niveau IP spécifique ?

iii) Utilise-t-il un refroidissement par conduction ou un refroidissement par convection ?

Pour déterminer les différents types d'alimentation LED, vous devez tenir compte de son environnement opérationnel. L'indice IP de votre alimentation LED doit être de 65 ou 67 si vous installez des bandes lumineuses LED dans une zone mouillée ou humide.

Le niveau d'indice de protection (IP) d'une alimentation LED détermine l'efficacité avec laquelle les boîtiers protègent l'appareil contre la poussière et l'humidité. Un indice IP comporte deux chiffres. Le premier chiffre va de 0 à 6, 6 gardant la poussière à l'extérieur. Le deuxième chiffre va de 0 à 9, 9 signifiant que l'eau ne peut pas pénétrer dans l'alimentation électrique.

L'utilisation de votre alimentation LED dans certains facteurs environnementaux et de température peut jouer un rôle vital dans sa durée de vie. Généralement, il fonctionne mieux dans une plage de température spécifique, comme indiqué dans les spécifications. Il est également déconseillé de placer l'alimentation dans un endroit chaud et une petite enceinte, où la chaleur peut facilement s'accumuler et endommager l'appareil. S'il surchauffe pendant une longue période, il cessera de fonctionner. L'installation d'un dissipateur de chaleur ou de ventilateurs peut aider à éviter que cela ne se produise.

Alimentation LED dimmable ou non dimmable

Les LED à intensité variable vous permettent de régler la luminosité. Pour que cela fonctionne, votre alimentation LED doit avoir des capacités de gradation. Une alimentation spécifie si une source d'alimentation est dimmable ou non dimmable. Il existe deux types de contrôle différents, la gradation PWM et la gradation TRIAC.

• Gradation PWM

Tous les types d'alimentations utilisent la gradation par modulation de largeur d'impulsion (PWM). Placés entre l'alimentation et les lumières LED, ces gradateurs fonctionnent en pulsant les lumières LED à haute fréquence. Cela les fait apparaître comme une lumière tamisée constante.

• Gradation TRIAC

La triode pour courant alternatif (TRIAC) est un commutateur à grande vitesse qui contrôle la quantité d'énergie qui circule vers une ampoule. Une alimentation à intensité variable TRIAC est nécessaire pour utiliser ce gradateur car il ne diminue pas directement les lumières LED.

Liste UL ou autres certifications de sécurité

Une alimentation LED homologuée Underwriters’ Laboratories (UL) offre plus de protection qu'une autre qui n'est pas homologuée UL. L'utilisation d'une alimentation électrique homologuée UL la rend sûre pour les applications industrielles, commerciales et résidentielles. Une alimentation LED doit être homologuée UL pour les projets de rénovation.

De plus, une alimentation LED a deux normes :Classe 2 et Classe II. Ceux-ci améliorent sa sécurité lors de l'utilisation opérationnelle et de l'installation. Une alimentation LED de haute qualité permet au système d'éclairage LED de fonctionner régulièrement et avec une grande efficacité. Cela peut prolonger la durée de vie du luminaire, économiser de l'énergie et réduire les coûts de maintenance.

Déterminer la méthode de connexion

Habituellement, une alimentation est livrée avec un connecteur d'alimentation, qui mesure 5,5 mm x 2,1 mm. Le connecteur peut ne pas fonctionner avec les fiches à bande LED s'il mesure 5,5 mm x 2,5 mm.

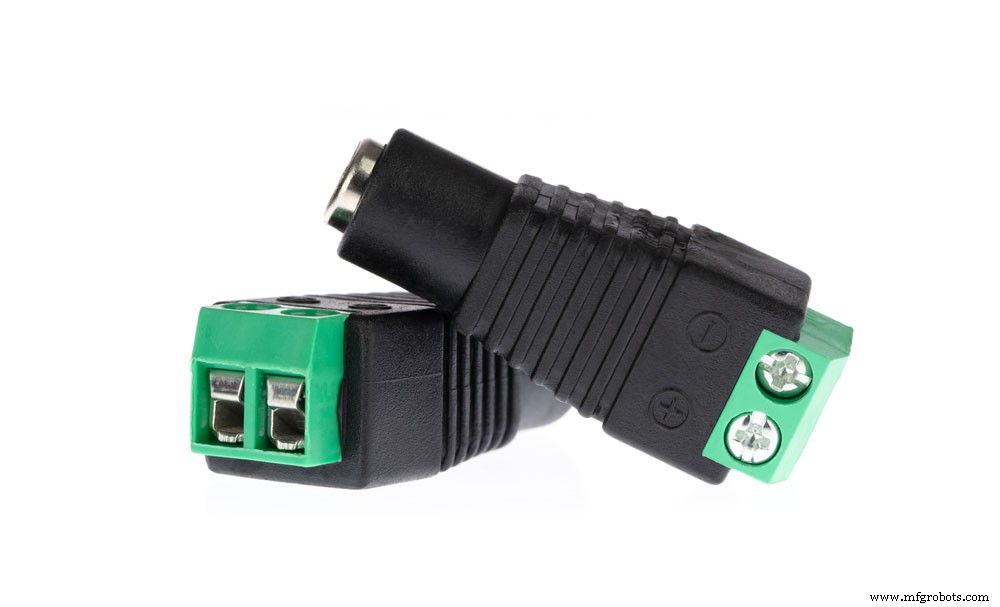

La prise de bobine de bande LED a-t-elle une prise CC ? Si oui, alors vous avez besoin d'un adaptateur. Il relie le connecteur d'alimentation de l'alimentation à la bande LED. Ensuite, vous devez câbler les extrémités libres dans l'adaptateur, qui se connecte à l'alimentation.

La bonne taille à utiliser

Normalement, la capacité de l'alimentation est déclassée de 20 %. C'est pour s'assurer qu'il dure plus longtemps. Lors de la sélection d'une alimentation électrique, divisez la consommation totale en watts des lampes par 80 %. Le nombre final détermine si l'unité est sûre. Si la puissance totale d'une alimentation électrique est de 100 watts, divisez ce nombre par 0,8, ce qui donne 125 watts. Ensuite, vous choisissez une alimentation de 150 watts.

Comment connecter les bandes lumineuses LED à l'alimentation

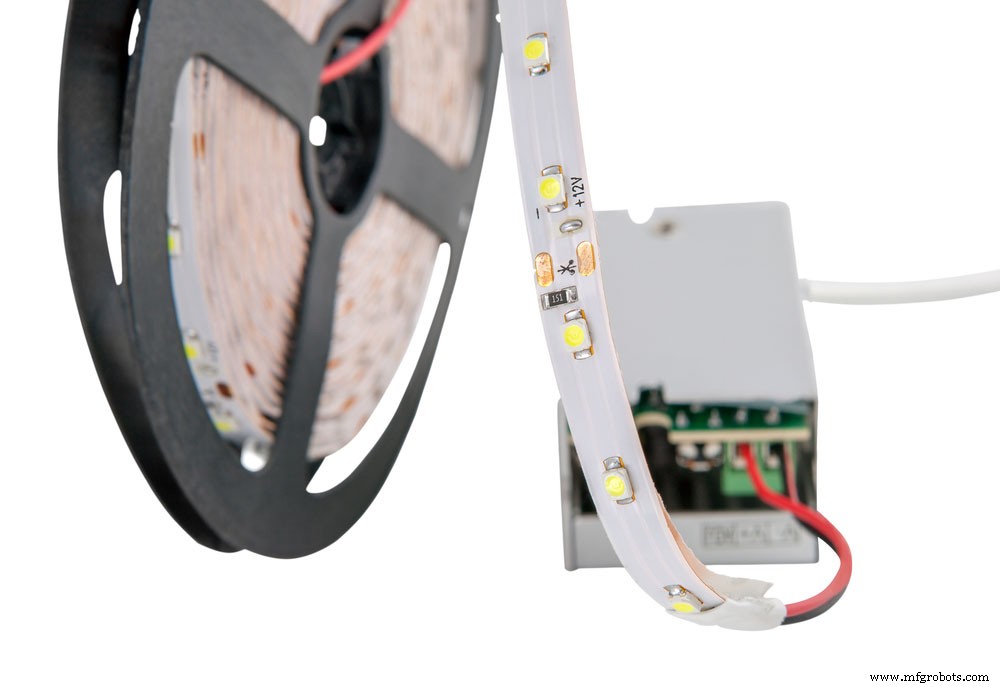

Pour connecter une bande lumineuse LED à une alimentation LED 12V, branchez V+ sur V+ et V- sur V-. Ces polarités doivent correspondre. Vous pouvez également placer un variateur LED entre la bande LED et l'alimentation pour régler la luminosité.

Pour faire fonctionner une bande LED sur une alimentation 24V, séparez une bande LED 12V en deux segments. Connectez ensuite les pastilles de cuivre en série de sorte que les deux puissances totalisent 24 V, ce qui leur permet de correspondre à l'alimentation.

Alimentation LED de qualité

• Fiable

Les produits d'éclairage doivent fonctionner pendant une longue période d'utilisation opérationnelle. Par exemple, l'installation de la puissance motrice d'un lampadaire LED se fait à haute altitude. Cela rend difficile la maintenance, qui peut être coûteuse. Cependant, s'il a une grande fiabilité, le coût de maintenance est considérablement réduit.

• Efficacité

Les LED nécessitent une efficacité élevée dans les alimentations car elles sont économes en énergie. Si l'efficacité de l'alimentation est plus élevée, elle consomme moins d'énergie.

• Facteur de puissance

Un facteur de puissance élevé réduit considérablement la charge et les pertes de l'alimentation et assure le bon fonctionnement des produits d'éclairage. Cependant, il nécessite des générateurs, des transformateurs et des lignes de transmission plus gros en raison de la puissance réactive élevée.

Calculateur d'alimentation LED

Le calcul de la puissance totale d'une alimentation LED pour faire fonctionner une bande lumineuse LED est simple. Tout ce que vous avez à faire est de trouver la puissance totale de votre éclairage et de la multiplier par 1,2.

Par exemple, si vous avez cinq bandes lumineuses à LED de 4 watts chacune, la somme de la puissance est de 20.

Ensuite, multipliez ce nombre par 1,2.

20 x 1,2 =24.

Cela montre que vous avez besoin d'une alimentation électrique de 24 watts ou plus pour alimenter les lumières LED.

FAQ

Q1 :Quelle alimentation nécessite une bande LED ?

La puissance des bandes d'éclairage LED doit être inférieure de 20 % à la puissance d'une alimentation LED. Si vous avez une bande lumineuse à LED de 80 W, des blocs d'alimentation de 96 W sont nécessaires.

Q2 :Un pilote de LED peut-il être utilisé comme une alimentation ?

Oui, mais ce sont des sources de courant, pas des sources de tension. Pour l'utiliser comme source d'alimentation, le pilote de LED doit fournir une tension constante.

Q3 :Quelle est la différence entre un pilote LED et une alimentation ?

Alors que les pilotes LED fournissent une sortie à courant constant, une alimentation LED fournit une tension constante régulée aux LED.

Réflexions finales :

Dans l'ensemble, une alimentation LED est le bon appareil pour alimenter votre projet d'éclairage. Vous devez être conscient de la température et de l'environnement afin qu'il ne devienne pas trop chaud et ne tombe pas en panne. Une alimentation LED prend en charge la gradation PWM ou la gradation TRIAC pour régler les niveaux de luminosité de votre LED. S'assurer que la capacité de l'alimentation est déclassée de 20 % permet de la protéger contre les dommages.

En fin de compte, une alimentation à LED est la solution idéale pour allumer vos lampes à LED.

Vous avez des questions concernant une alimentation LED ? N'hésitez pas à nous contacter !
