Pilotes LED :Le guide ultime

Vous aimez l'électronique économe en énergie ? Si oui, alors vous savez que les ampoules LED ont de grandes capacités d'économie d'énergie et une longue durée de vie. Mais la plupart des gens ne savent pas que les ampoules LED PCB nécessitent des dispositifs spécifiques pour fonctionner, appelés pilotes LED. Par conséquent, ils sont similaires aux ballasts trouvés dans les transformateurs d'ampoules basse tension ou les lampes fluorescentes.

Par conséquent, ils sont responsables de l'électricité qui alimente les LED.

Mais les pilotes LED pourraient être une technologie délicate car il en existe différents types. Et c'est un peu écrasant la plupart du temps.

C'est pourquoi nous parlerons longuement des drivers de LED dans cet article. Souhaitez-vous en savoir plus sur ce sujet ?

Ensuite, restez un peu.

Qu'est-ce qu'un pilote de LED ?

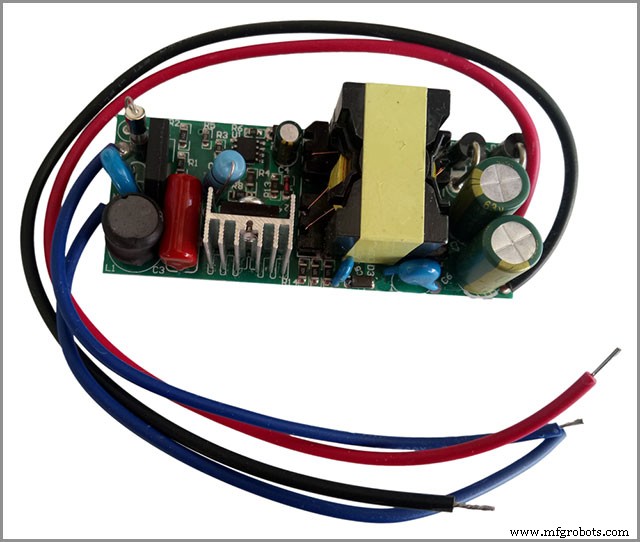

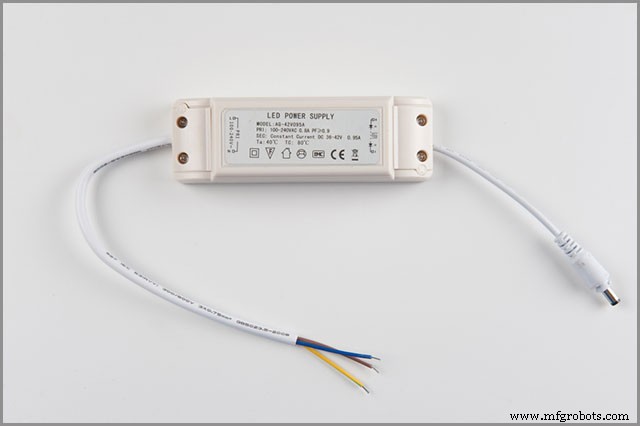

Alimentation éclair LED isolée sur fond blanc

Simple. Il s'agit d'un composant électrique qui contrôle la puissance d'une LED ou de circuits imprimés LED à plusieurs couches. En bref, c'est une partie essentielle d'un circuit LED. Ainsi, fonctionner sans pilote LED signifie la mort d'un système LED.

Les drivers de LED sont la solution idéale si vous voulez que vos LED durent longtemps. Comment? Ils aident à protéger les LED contre les incidents de haute température ou les pannes de haute puissance.

En tant qu'alimentation autonome avec des caractéristiques similaires à celles des LED, un pilote de LED aide à prévenir l'emballement thermique. De plus, il compense les changements de tension directe qui se produisent tout en offrant un courant stable.

Quels sont les avantages des pilotes LED ?

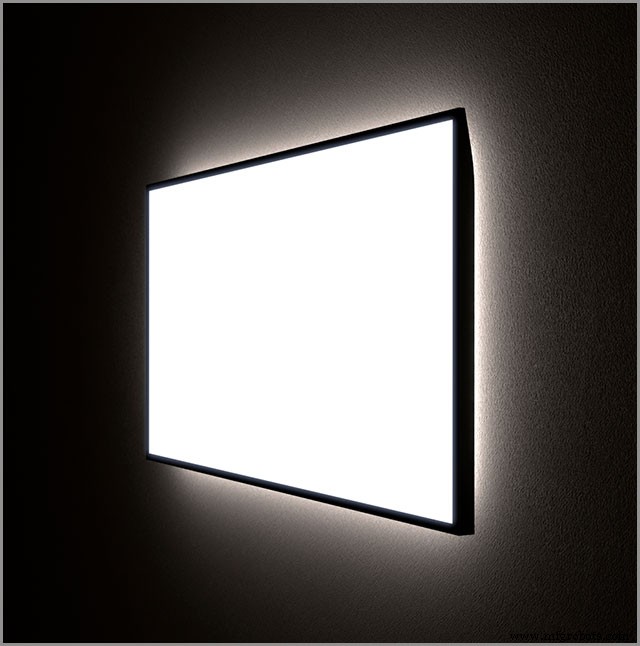

Panneau lumineux à led

Les LED fonctionnent à basse tension entre 12 et 24 volts pour le courant continu. Ainsi, même si vous utilisez une haute tension entre 120 et 277 volts en courant alternatif, un pilote de LED redressera le courant. En bref, il aide à réduire le courant alternatif au courant continu. Ou même équilibrer la haute tension à la basse tension.

Les pilotes de LED protègent les LED des instabilités de courant ou de tension. Les changements de tension dans les LED peuvent entraîner une fluctuation de l'alimentation en courant. C'est pourquoi la puissance des lampes à LED est proportionnelle à leur alimentation. Et les LED ont une certaine cote pour fonctionner dans une plage spécifique. Par conséquent, trop peu ou trop de courant entraînera une variation ou un endommagement rapide de la puissance lumineuse en raison de températures plus élevées dans la LED.

Dans l'ensemble, les drivers de LED présentent deux avantages principaux :

1. Cela aide à traduire AC en DC.

2. Les pilotes sont utiles pour maintenir le courant ou la tension circulant dans un circuit sans descendre en dessous de son niveau nominal.

Quand un pilote de LED devient-il nécessaire ?

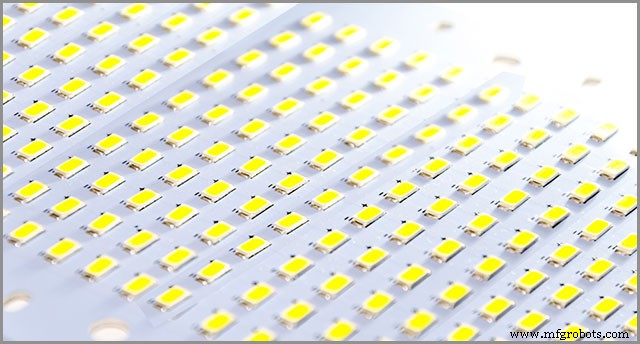

Diodes lumineuses sur bobine de ruban LED et convertisseur de tension

Généralement, chaque source de lumière LED a besoin d'un pilote LED. Cependant, la question principale devrait être; « Dois-je en acheter un séparément ? Le fait est que certaines LED sont livrées avec un pilote intégré dans l'ampoule. De plus, les LED créées pour un usage domestique sont, la plupart du temps, livrées avec des pilotes LED. Et un bon exemple est celui des ampoules à culot GU24 / GU10 ou E26 / E27, fonctionnant sur 120 volts.

Mais les LED basse tension aiment; Les rubans lumineux, les ampoules MR, les lampes d'extérieur, les panneaux et certains luminaires nécessitent un pilote LED pour fonctionner correctement.

Donc, la réponse courte est :lorsque vous avez affaire à des LED basse tension, vous avez besoin de pilotes LED. Mais on ne peut pas en dire autant des ampoules LED domestiques fonctionnant en 120 volts.

Types de pilotes de LED

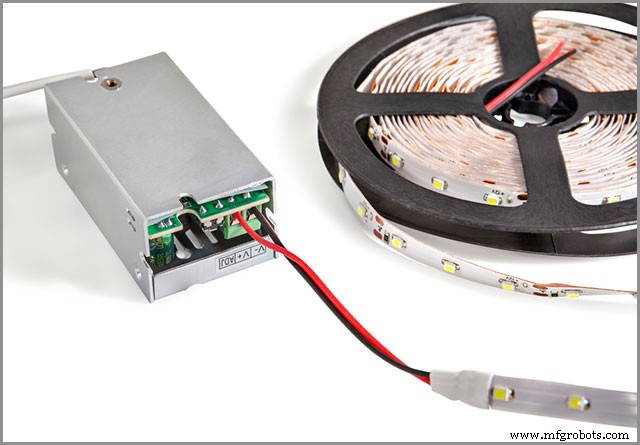

Un gros plan de la bande LED sur la bobine en plastique attachée au convertisseur de courant

Chaque pilote de LED répertorié ici fonctionne avec des exigences électriques spécifiques.

Courant constant

Ce pilote de LED n'a besoin que d'une plage de tensions de sortie et d'une quantité fixe de courant de sortie. Le courant constant implique un courant de sortie spécifique, étiqueté en milliampères ou en ampères avec un tableau de tensions qui varient en fonction de la charge/puissance de la LED.

Tension constante

Les pilotes de LED à tension constante impliquent une tension de sortie fixe ainsi qu'un courant de sortie maximal. De plus, le courant de cette LED est fourni avec un système régulé alimenté par un pilote interne à courant constant ou de simples résistances, enveloppées dans le module LED.

De plus, ils n'ont besoin que d'une seule tension stable, qui est généralement de 12 ou 24 volts CC.

Pilotes LED AC

Ce type de pilote LED fonctionne techniquement avec des ampoules halogènes à incandescence ou basse tension. Par conséquent, ils n'ont pas de transformateurs de charge minimum. Cependant, les pilotes de LED AC ne peuvent pas fonctionner avec des transformateurs conventionnels en raison de leur incapacité à détecter les basses tensions.

Pilotes LED à intensité variable

Ces pilotes LED vous permettent de faire varier l'intensité de vos éclairages LED. De plus, il permet la gradation des LED à tension constante. Et il y parvient en réduisant la quantité de courant principal allant à l'ampoule LED.

Applications des pilotes LED

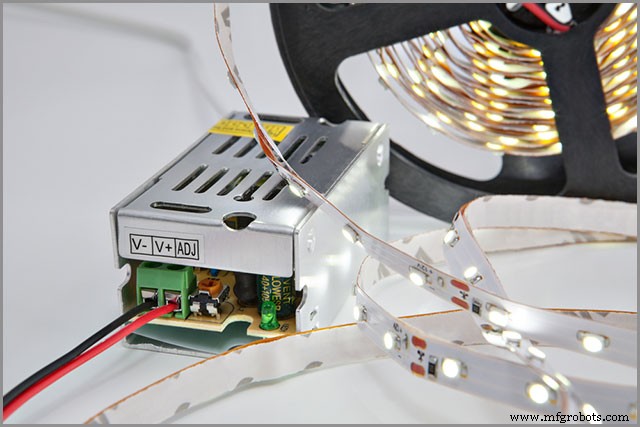

Montage plafonnier led spécial nouvelle technologie

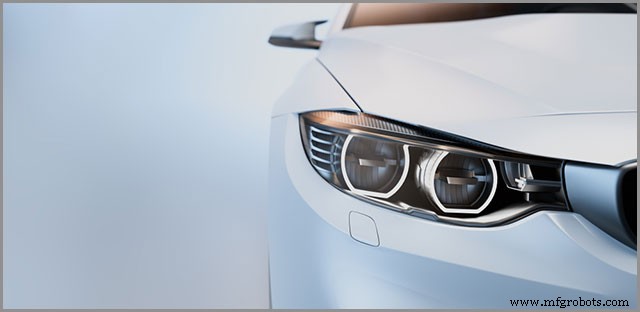

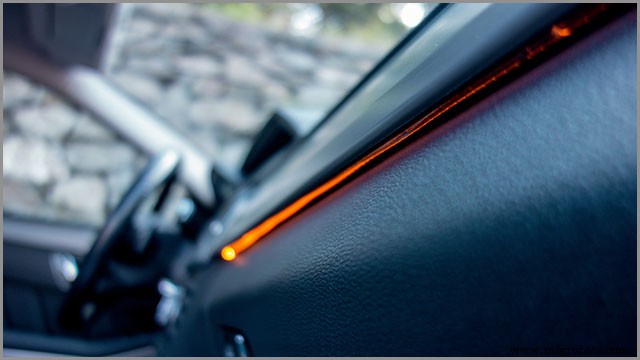

Pilotes LED automobiles

Vous pouvez distinguer le système d'éclairage intérieur et extérieur de votre véhicule avec des pilotes LED automobiles de qualité dans les différents domaines :

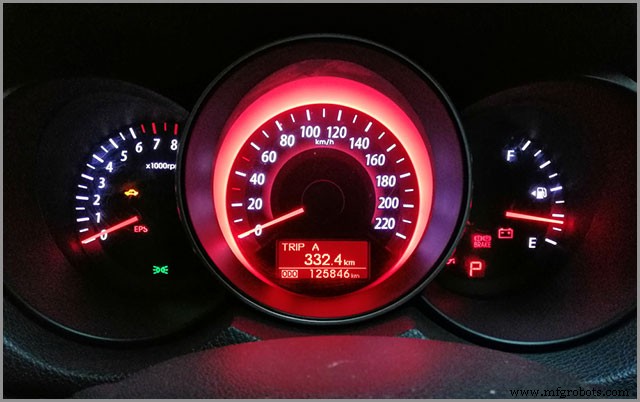

• Infodivertissement et cluster
• Phares antérieurs
• Feu arrière et éclairage intérieur

Pilotes LED de rétroéclairage

Les pilotes de LED de rétroéclairage ont tendance à utiliser un système de gradation spécifique pour le rétroéclairage des panneaux LCD.

Pilotes LED d'éclairage

Avec les pilotes d'éclairage LED, vous pouvez établir un éclairage infrarouge pour vos appareils électroniques. De plus, cela est réalisable avec un contrôleur à courant constant multi-topologie.

Pilotes LED RVB

Les pilotes de LED RVB permettent d'ajouter une fonction d'indication ou une animation à vos réseaux de LED polychromatiques. De plus, ils sont généralement compatibles avec une gamme d'interfaces courantes.

Pilotes d'affichage LED

Vous pouvez réguler des chaînes de LED spécifiques avec une faible et une forte consommation d'énergie grâce aux pilotes d'affichage à LED. Ainsi, qu'il s'agisse d'un grand pixel étroit ou d'une solution matricielle pour les applications d'affichage numérique micro ou mini LED, ces pilotes fonctionnent.

Comment choisir le bon pilote de LED ?

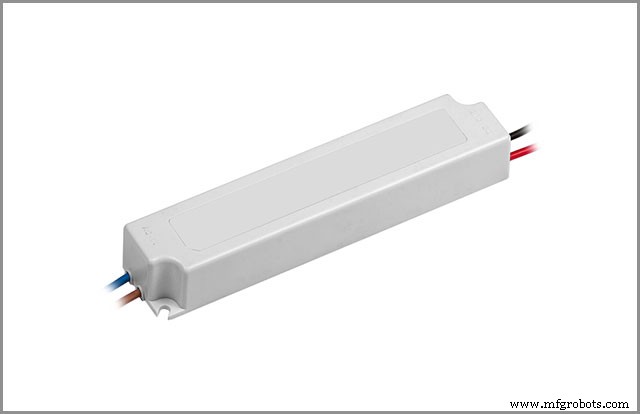

Pilote de panneaux led

Tenez compte de ces facteurs avant de choisir un pilote de LED :

Gradation CC

Vous préférez les LED dimmables ? Ou envisagez-vous de changer sa luminosité? Ensuite, optez pour une alimentation ou un driver dimmable. Pourquoi? Il est facile de les repérer à partir des spécifications des sources d'alimentation. De plus, vous trouverez d'autres éléments dans le tableau des spécifications, comme les types de gradateurs compatibles avec les pilotes.

Conditions d'alimentation

Les besoins en tension de votre lumière sont l'une des premières choses à considérer. Donc, si votre LED a besoin de 20 volts pour fonctionner, procurez-vous un pilote de 20 volts.

En résumé, l'objectif ici est de s'assurer que votre pilote obtient la bonne puissance de sortie. Et la règle d'or est; votre sortie doit être dans la plage spécifiée de votre lumière.

De plus, pour un pilote à tension constante, vous pouvez considérer la plage de tension. Mais si vous avez un pilote à courant constant, vous pouvez considérer à la fois la plage de courant et la plage de tension.

Bref, prenez note de la tension d'alimentation du luminaire LED proposé. Par conséquent, assurez-vous que le pilote de LED accepte la tension d'entrée de la LED. De cette façon, il est facile de descendre à la tension de sortie adéquate.

De plus, vous devez tenir compte de la puissance. Pendant que vous y êtes, assurez-vous d'avoir un pilote avec une puissance maximale plus élevée par rapport à la puissance de la lumière.

Facteur de puissance

Le facteur de puissance permet de déduire la charge de puissance du driver placé sur le réseau électrique. Et il se situe généralement entre -1 et 1. Ainsi, la norme pour le facteur de puissance est d'environ 0,9 ou plus. En d'autres termes, l'efficacité du conducteur est plus élevée lorsqu'elle est proche de un.

Sécurité

Il existe différentes normes à respecter avec vos drivers de LED. Par exemple, nous avons les classes UL 1 et 2. La classe UL 1 est destinée aux pilotes avec sortie haute tension. Les conducteurs de cette catégorie ont besoin de mesures de sécurité à l'intérieur de l'appareil. De plus, il peut accueillir plus de LED, ce qui le rend plus efficace.

Les pilotes UL Classe 2 n'ont pas besoin d'une protection de sécurité majeure au niveau des LED. De plus, il répond aux termes de la norme UL1310. Même si cette classe est une option plus sûre, elle a des limites avec le nombre de LED qu'elle peut faire fonctionner.

L'indice IP est un autre type de sécurité qui vous montre ce qu'offre un boîtier de conducteur. Par exemple, si vous voyez un indice de protection IP67, cela signifie que le pilote est à l'abri de la poussière et de l'immersion temporaire dans l'eau.

Efficacité

Ce facteur est important car il vous indique la puissance d'entrée dont dispose le pilote pour alimenter la LED. La valeur s'exprime en pourcentage. Vous devez donc vous attendre à des rendements entre 80 et 85 %.

Calculateur de pilote LED

Calculer un pilote de LED est facile. Multipliez simplement la puissance par 1,2.

Essentiellement, si vous avez 10 lumières LED qui utilisent 5 watts chacune, cela signifie que l'utilisation combinée de la puissance est de 50.

Ainsi, pour calculer le pilote LED, vous multiplierez la puissance totale par 1,2.

Il ressemble à ceci :

50 x 1,2 =60.

Comme vous pouvez le voir, pour l'exemple ci-dessus, le pilote de LED calculé est de 60 V, l'alimentation électrique requise pour gérer les 10 lumières LED.

Comment fonctionne un circuit de pilote de LED ?

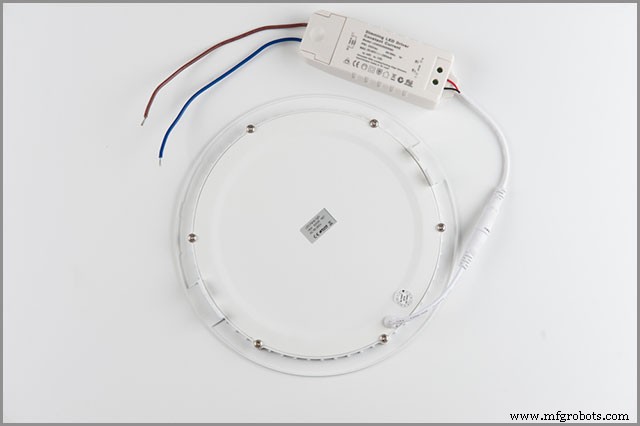

Carte de conducteur led avec fils de connexion sans boîtier

Le circuit de commande de LED démarre avec un condensateur CA. Ainsi, le condensateur se connecte à l'alimentation principale dans une ligne. Ensuite, une résistance de 390KΩ se connecte au condensateur en parallèle.

Cette disposition aide à décharger le condensateur lorsqu'il n'y a pas d'alimentation. Après cela, une autre résistance de 10KΩ se connecte entre le redresseur et l'alimentation principale. Lorsque cela se produit, le pont redresseur pleine onde aide à modifier le courant. Ensuite, la LED convertit la tension AC entrante en DC. Ensuite, un condensateur de 4.7µF filtre la sortie du pont redresseur. Une diode Zener aide à contrôler la sortie du pont redresseur pleine onde. Ensuite, un condensateur de 47µF filtre la sortie Zener. Ainsi, la sortie Zener filtrée se déplace vers la LED.

Dépannage du pilote LED

Le dépannage du pilote de LED se produit lorsqu'il échoue prématurément. Lorsque cela se produit, vous devrez peut-être remplacer le pilote de LED.

Remplacement du pilote LED

Avant de remplacer un pilote de LED, assurez-vous que le pilote est en bon état de fonctionnement. Ensuite, confirmez que le nouveau pilote fonctionne exactement comme l'original. En d'autres termes, il doit avoir les mêmes caractéristiques que l'original.

De cette façon, il s'intégrera dans le même espace et fonctionnera parfaitement. Cette étape est nécessaire car une non-concordance peut entraîner des problèmes de sécurité ou de performances.

Comment tester un pilote de LED ?

Vous pouvez tester un pilote de LED des manières suivantes :

Avec des résistances pour le chargement

Avec charges électroniques en mode CV (Tension Constante)

Utilisation des LED

Quelle que soit la méthode que vous choisissez, il est idéal de noter que chaque processus présente des inconvénients différents.

FAQ

Combien de temps durent les pilotes LED ?

En règle générale, les pilotes de LED durent trois ans.

Est-ce qu'un pilote LED est identique à un transformateur ?

Non, un pilote de LED est différent d'un transformateur. Et cela est dû à leur compatibilité de charge et de sortie. Par exemple, les pilotes de LED produisent du courant continu. Alors que les transformateurs produisent du courant alternatif.

Pouvez-vous utiliser un pilote LED comme source d'alimentation ?

Oui. Vous pouvez si vous obtenez un pilote de LED dont la tension de sortie donne une tension constante.

Comment connecter un pilote LED à l'alimentation ?

Assurez-vous que la lumière LED a la même puissance que le transformateur. Connectez ensuite les fils rouge et noir du pilote de led à la source d'alimentation.

Quelle est la différence entre le pilote LED et l'alimentation ?

Un pilote de LED aide à contrôler la sortie de courant. En revanche, l'alimentation offre une tension constante.

Mots de clôture

Les pilotes de LED sont une chose maintenant. Et ce n'est pas une surprise car c'est le circuit de contrôle qui aide les lumières LED à fonctionner correctement.

Mais, avant d'obtenir un pilote de LED, tenez compte des facteurs mentionnés dans cet article. De cette façon, vous serez à l'abri des risques pour la sécurité.

Avez-vous des questions à poser concernant les pilotes LED ? Contactez-nous maintenant !
