Comment déchiffrer les codes des fixations auto-agrippantes

Les fixations auto-serrantes sont un élément crucial des boîtiers et des pièces en tôle sur mesure. Ils résolvent de nombreux défis pour le montage des composants. De plus, les fixations auto-serrantes offrent une résistance élevée à la poussée et au couple, ainsi que des filetages solides dans un matériau très fin. Étant donné que les fixations à sertissage automatique comportent moins de pièces, vous n'avez pas besoin de matériel supplémentaire tel que des rondelles et des écrous desserrés pour l'assemblage final. Cela vous donne une conception simplifiée avec moins de temps d'assemblage global (et, par extension, de faibles coûts d'installation).

Vous avez probablement entendu parler de ces fixations sous le nom d'abréviation PEM - qui vient de Penn Engineering &Manufacturing Corp., qui est le premier fabricant mondial de fixations auto-serrantes.

Si vous avez déjà regardé un numéro de pièce pour une fixation à sertissage automatique, vous avez probablement remarqué la série de lettres et de chiffres dans le numéro de pièce. Ce billet de blog passera en revue chaque partie du numéro de pièce et déchiffrera les codes associés aux fixations auto-serrantes afin que vous puissiez rapidement choisir la meilleure fixation pour vos besoins spécifiques.

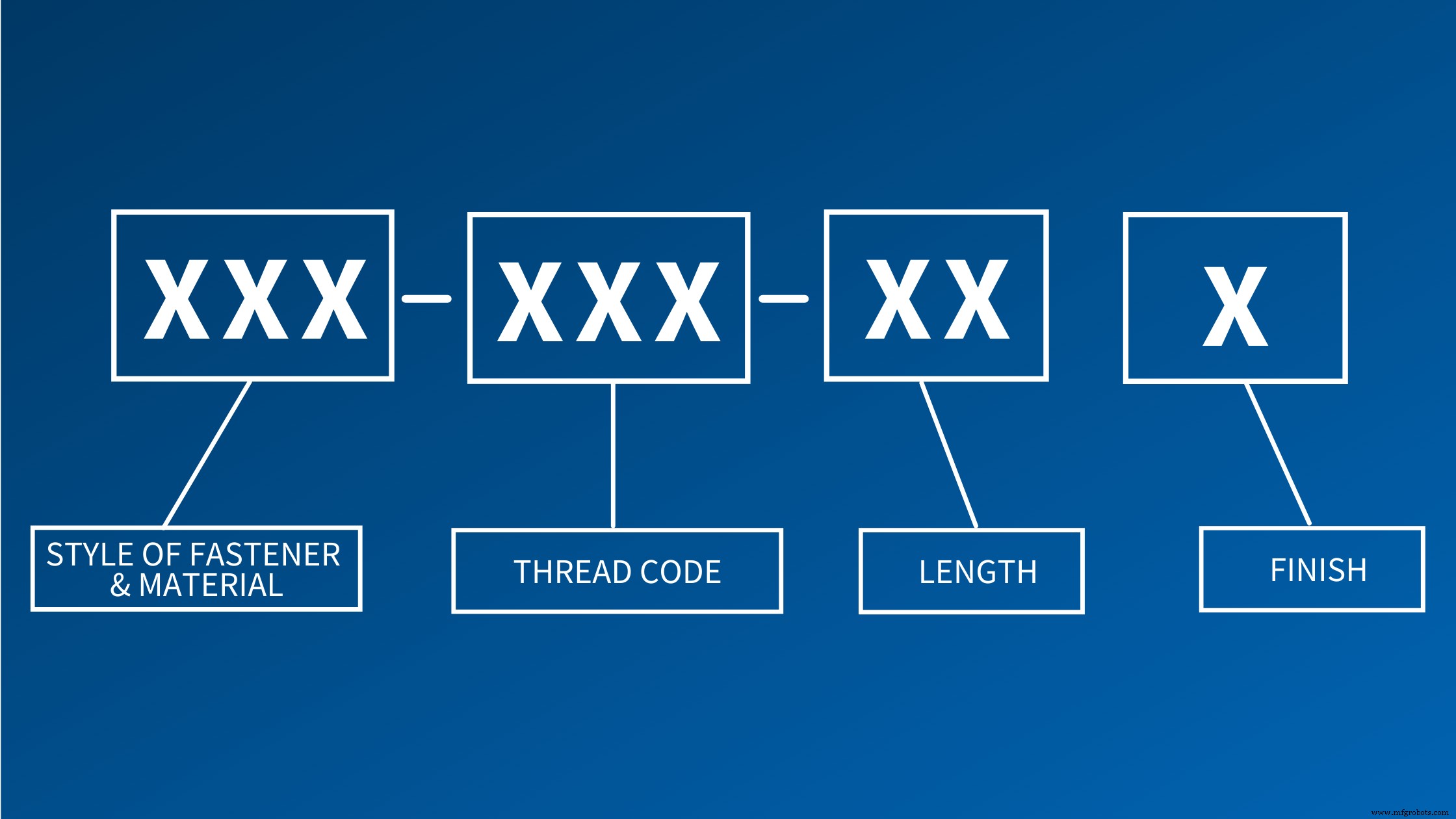

L'image ci-dessus est un diagramme de la façon dont chaque nom de fixations auto-serrantes est décomposé. Le style de fixation et le matériau commencent dans la case de gauche, au milieu se trouve le code du filetage, suivi de la longueur et de la finition.

Styles de fixation et de matériau

Nos fixations auto-serrantes les plus populaires sont les écrous, les goujons et les entretoises.

Noix

Il existe six codes différents associés aux écrous :écrou en acier au carbone (S -) et (SS -), écrou en acier inoxydable série 300 (CLS -), écrou en acier inoxydable série 400 (SP -), écrou en aluminium (CLA -), affleurant Écrou (F -).

Ainsi, par exemple, lors de la détermination du code de la fixation à sertissage automatique, si vous utilisiez un écrou en aluminium, la première partie de votre code serait CLA.

Code dans le nom de la fixation	Signification
S-	Écrou en acier au carbone
SS-	Écrou en acier au carbone
CLS-	Écrou en acier inoxydable série 300
SP-	Écrou en acier inoxydable série 400
CLA-	Écrou en aluminium
F-	Écrou affleurant

Clous

Il existe trois codes différents pour les goujons. Ils comprennent l'acier au carbone et le goujon à tête affleurante (FH -), l'acier inoxydable de la série 300 et le goujon à tête affleurante (FHS -), l'acier inoxydable de la série 400 et le goujon à tête affleurante (FH4 -).

Code dans le nom de la fixation	Signification
FH –	Acier au carbone, goujon à tête affleurante
FHS –	Goujon à tête affleurante en acier inoxydable série 300
FH4 –	Coujon à tête affleurante en acier inoxydable série 400

Écarts

Semblables aux écrous, les entretoises à sertir ont également six codes de matériaux différents :acier au carbone et entretoise traversante (SO -), acier inoxydable série 300 et entretoise traversante (SOS -), acier inoxydable série 400 et entretoise traversante (SO4 -), acier au carbone et entretoise aveugle (BSO -), acier inoxydable et entretoise aveugle série 300 (BSOS -), entretoise inoxydable et aveugle série 400 (BSO4 -).

Code dans le nom de la fixation	Signification
SO –	Acier au carbone, entretoise traversante
SOS –	En acier inoxydable série 300, trou traversant
SO4 –	En acier inoxydable série 400, trou traversant
BSO –	Acier au carbone, entretoise aveugle
BSOS –	En acier inoxydable série 300, entretoise aveugle
BSO4 –	En acier inoxydable série 400, entretoise aveugle

Code du fil

Passant à autre chose, nous avons la deuxième partie du code et c'est le code de thread. Le code de filetage identifie les filetages internes ou externes pour les fixations auto-serrantes. Ils seront soit anglo-saxons, soit métriques.

Habituellement, le code sera le même que le fil mais juste sans le "-". Par exemple, une fixation auto-serrante filetée 4-40 serait XXX-440-XXX).

Les fils de discussion les plus courants que nous utilisons sont :

• 4-40
• 6-32
• 8-32
• 10-32
• 10-24
• 1/4-20
• M3
• M4
• M6

Code de longueur

Le code de longueur indique la longueur de l'entretoise ou du goujon, ou il indique la longueur des tiges pour les écrous à sertir.

CONSEIL : Les fixations à sertir avec une finition en zinc auront "Zi" après le code de longueur (XXX-XXX-1Zi).

Noix

Le code de longueur des écrous à sertir indique la longueur de la tige. En règle générale, plus la tige est longue, plus il faut de force pour déplacer la fixation. Cependant, lorsque la longueur des tiges augmente, l'épaisseur minimale de la tôle de la fixation augmente également. Les écrous ont quatre codes de tige différents, comme indiqué ci-dessous dans le tableau.

---

Code tige	Épaisseur minimale de la feuille
-0	0.030″
-1	0.040″
-2	0.056″
-3	0.090″

Clous

Le code de longueur pour les goujons est mesuré par incréments de 1/16″ pour les fixations impériales et en millimètres pour les fixations métriques. La longueur du goujon est sa longueur réelle. Les goujons ont trois codes de longueur différents.

Pour le système impérial, avec une longueur fractionnaire de 4/16″ (1/4″) et une longueur décimale en pouce de 0,250″, le code de longueur serait -4. Pour une longueur fractionnaire de 6/16″ (3/8″) et une longueur décimale en pouces de 0,375", le code de longueur est -6. Enfin, si la longueur fractionnaire est à 8/16″ (1/2″) et à 0,500″ pour une longueur décimale en pouces, le code de longueur serait -8.

Les choses changent pour les fixations métriques. Si la longueur du goujon était de 6 mm et la longueur décimale du pouce était de 0,236 », alors le code de longueur serait -6. Pour une longueur de goujon de 8 mm et une longueur décimale en pouces de 0,315", le code de longueur est -8. Enfin, si la longueur de votre goujon atteignait 10 mm et que la longueur décimale en pouces était de 0,394", le code de longueur serait -10.

Impérial

Code de longueur	Longueur fractionnaire	Longueur décimale en pouces
-4	4/16″ (1/4″)	0.250″
-6	6/16″ (3/8″)	0.375″
-8	8/16″ (1/2″)	0.500″

Métrique

Code de longueur	Longueur fractionnaire	Longueur décimale en pouces
-6	6mm	0.236″
-8	8mm	0.315″
-10	10mm	0.394″

Écarts

Les codes de longueur pour les entretoises sont mesurés par incrément de 1/32″ pour les fixations impériales. Tout comme pour les goujons, le code de longueur des entretoises métriques est mesuré en millimètres et correspond à la mesure réelle de la fixation.

Pour le système impérial, si la longueur fractionnaire est de 10/32″ (5/16″) et la longueur décimale en pouces est de 0,312″, le code de longueur serait -10. Pour une longueur fractionnaire de 12/32″ (3/8″) et une longueur décimale en pouce de 0,375″, le code de longueur est -12. Un code de longueur de 14/32″ (7/16″) et 0,437″ pour une longueur décimale en pouces, le code de longueur deviendrait -14. Enfin, si la longueur fractionnaire est longue de 16/32″ (1/2″) et la longueur décimale en pouces de 0,500″, le code de longueur serait alors -16.

Passant au côté métrique des choses, si l'entretoise est de 6 mm de longueur et 0,236″ de longueur de pouce décimal, le code de longueur est -6. Une longueur d'entretoise de 8 mm et une longueur décimale en pouce de 0,315", le code de longueur est un -8. Enfin, si la longueur de l'entretoise est de 10 mm et 0,394″ en pouces décimaux, le code de longueur est -10.

Impérial

Code de longueur	Longueur fractionnaire	Longueur décimale en pouces
-10	10/32″ (5/16″)	0.312″
-12	12/32″ (3/8″)	0.375″
-14	14/32″ (7/16″)	0.437″
-16	16/32″ (1/2″)	0.500″

Métrique

Code de longueur	Longueur fractionnaire	Longueur décimale en pouces
-6	6mm	0.236″
-8	8mm	0.315″
-10	10mm	0.394″

Finitions

Les fixations à sertissage automatique peuvent être non finies ou traitées avec une finition, un placage ou un revêtement. Ces finitions offrent non seulement des avantages esthétiques, mais peuvent fournir un certain niveau de résistance à la corrosion.

Voici les types de codes de placage que vous verrez comme suffixe à la fin du code de fixation :

Placage au zinc

• Zinc Plus Clear Hexavalent Free Chromate – Suffixe de pièce ZI
• Chromate libre de zinc plus jaune hexavalent – ​​suffixe de pièce ZC
• Scellant/lubrifiant Zinc Plus Clear Trivalent Chromate Plus – Suffixe de pièce LZ
• Zinc Plus Autres revêtements de conversion de chromate - Suffixe de pièce ZB et BZ

Placage au nickel

• Éclat de nickel brillant sur cuivre – Suffixe de pièce CN
• Nickel autocatalytique sur cuivre sur gâche de nickel – Suffixe de pièce NC
• Nickel semi-brillant – Suffixe de pièce N
• Nickel autocatalytique semi-brillant – Suffixe de référence EN

Placages électro-étamés/soudables

• Electro-Tin avec revêtement de conservation transparent - Suffixe de pièce ET (DT)
• Électro-soudure – Suffixe de pièce (ES)

Lubrifiants à film sec

• Carbowax™ – Suffixe de pièce CW
• Lubrifiant à film sec au bisulfure de molybdène – Suffixe de pièce MD
• Lubrifiant à film solide (utilisé sur les contre-écrous M45938/7 et M45938/11)

Cadmiage

• Cadmium Plus Clear Chromate – Suffixe de pièce CI
• Cadmium Plus Chromate bleu métrique - Suffixe de pièce CB
• Cadmium Plus Olive Drab Chromate – Suffixe de pièce CO
• Cadmium Plus Chromate Jaune - Suffixe C
• Cadmium sans couche de finition – CD suffixe de pièce

Nitrure noir

Nitrure noir et huile sèche au toucher - Suffixe de pièce BN

Remarque importante :si vous avez besoin de la conformité RoHS pour vos pièces et boîtiers personnalisés, je vous recommande vivement de consulter le site Web de Penn Engineering pour vous assurer que les fixations spécifiques de votre conception répondront à vos exigences de conformité RoHS.

Conclusion

Une astuce pratique pour mémoriser les parties d'un code de fixation auto-serrante :rappelez-vous simplement l'abréviation STL :

• S type de fixation et de matériel
• T Code de lecture
• L longueur

Les fixations à sertir sont l'un des composants matériels les plus utiles à la disposition d'un concepteur. Chez Protocase, nous nous assurons de stocker une grande variété d'écrous à sertir, d'entretoises, de goujons et d'autres types de fixations afin que vous puissiez créer, devis et commander une conception adaptée à vos besoins et applications spécifiques.

Vous avez une question de conception, ou une conception d'enceinte, de pièce ou de panneau que vous êtes prêt à aller de l'avant ? Nous sommes là pour vous aider. Contactez-nous pour entrer en contact avec votre gestionnaire de compte Protocase (ou accédez directement à notre formulaire de demande de devis pour commencer votre devis).

Si vous souhaitez en savoir plus sur les fixations auto-serrantes, nous avons ce qu'il vous faut. Consultez ces liens pour mieux comprendre :

• Guide des fixations auto-serrantes :un guide de retour aux sources impressionnant qui donne un aperçu de toutes les fixations auto-serrantes clés que nous avons en stock chez Protocase, et de leurs cas d'utilisation uniques.
• Astuce technique Proto – Fixations auto-agrippantes :un guide vidéo de 2 minutes sur nos fixations auto-agrippantes.
• Différences clés entre les fixations à tête affleurante et à tête dissimulée :un article de blog qui passe en revue les différences entre les fixations à tête affleurante et à tête dissimulée, et décrit les scénarios dans lesquels un type est utile par-dessus.
>
• Conseils pour inclure des fixations à sertissage automatique dans votre conception :Cody montre des exemples de la manière dont les fixations à sertissage automatique peuvent être incluses dans votre conception, ainsi que des conseils d'accessibilité.
• Clouons et entretoises :aperçu des principales différences entre les goujons auto-sertis et les entretoises auto-sertis.

Enfin, si vous ne l'avez pas déjà fait, consultez notre site Web pour consulter la liste complète de toutes les fixations auto-serrantes que nous stockons chez Protocase, ainsi que les options que nous ne stockons pas en stock, mais que nous pouvons commander pour des quantités supplémentaires. délai et coût.

Bonne conception !
