E3.cable : logiciel complet de conception de câbles pour harnais électriques optimisés

Dans cet article, vous pouvez voir comment la conception de câbles et le design fonctionnent dans le logiciel E3.series. Le module E3.cable permet la documentation et la conception complète de câbles et harnais avec des fonctionnalités intelligentes, afin que votre travail soit aussi optimisé et efficace que possible. Voir l'article vidéo complet et optimisez vos processus ! Voir l'article vidéo complet et optimisez vos processus !

Le module E3.cable

C'est le module conçu pour créer des schémas électriques détaillés, des câbles et harnais complexes, ainsi que pour permettre plusieurs vues du même dispositif. Il englobe également l'ensemble des fonctionnalités du module E3.Schematic. Avec lui, vous pouvez créer, connecter des diagrammes de blocs et documenter votre système complet.

Documentation complète avec E3.cable

Recommandé pour les exigences de :

• Applications machines et installations
• Fournisseurs de systèmes pour les industries automobile, aéronautique et véhicules lourds.

Certaines de ses principales fonctionnalités sont :

• Dessin avec plusieurs vues
• Diagramme de blocs
• Blocs hiérarchiques
• Sélection automatique de connecteurs
• Vérification automatique d'erreurs

Essayez MAINTENANT l'outil E-CAE E3.series leader du secteur avec des cours de formation technique !

Cliquez sur la bannière ci-dessous

Conception complète de câbles et harnais

Le projet commence par l'insertion d'une nouvelle feuille. Les définitions initiales des caractéristiques de la feuille sont spécifiées ci-dessous :

• "Nom" = 41 ;
• "Affectation niveau supérieur" = A1
• "Emplacement" = Tank1

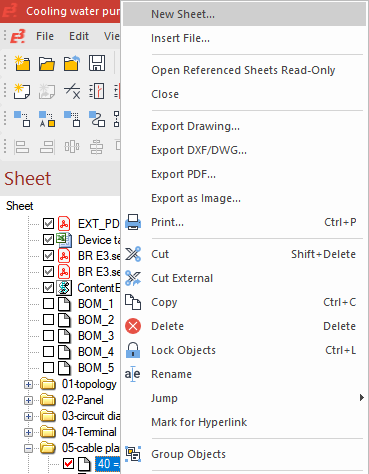

Pour ajouter une nouvelle feuille, faites un clic droit sur n'importe quelle feuille existante dans le projet et cliquez sur "Nouvelle Feuille".

Ajout d'une nouvelle feuille

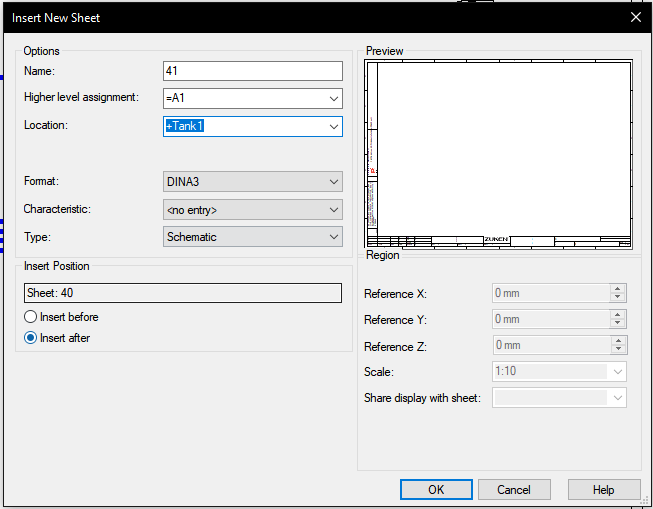

Une nouvelle fenêtre s'ouvre dans laquelle vous pouvez configurer les options mentionnées ci-dessus.

Définitions possibles pour une nouvelle feuille

Ensuite, la fenêtre "Périphériques" du projet est appelée. Et le câblage "–W3=A1+Tank1" sera utilisé pour la nouvelle disposition de câble montrée.

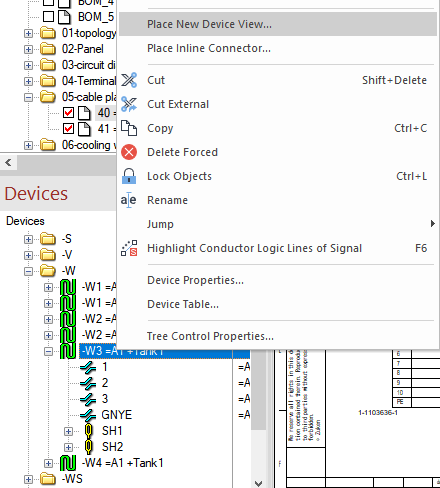

Ainsi, en faisant un clic droit sur le nom et "Placer nouvelle vue périphérique", une nouvelle vue de périphérique est ajoutée à la feuille.

Ajout d'une nouvelle vue de périphérique

Ce processus sera effectué trois fois, chacun avec une vue différente de la documentation complète.

Au premier coup d'œil, l'option "HTS-HE-4-P010SV" et "Placer comme : périphérique complet" sera utilisée. Après l'ajout du périphérique à la feuille, la fenêtre pour définir la deuxième vue s'affiche automatiquement, dans laquelle l'option "HTS-HE-4-S010SV" est sélectionnée. Dans cet ajout, le périphérique est pivoté avec la touche "Y" du clavier.

Ce même processus est répété pour les vues "W_ST"/"W_BU" et "TABWIRE3"/"TABWIRE3", avec la rotation sur l'axe y de la deuxième vue.

Regarder la vidéo complète

Abonnez-vous à notre chaîne Youtube ici pour plus de vidéos techniques.

Documentation des segments

Ensuite, les connexions sont ajoutées au premier coup d'œil avec la touche "C" du clavier. La taille du segment est définie à 2 mm.

Ajustement de la taille du segment

Dans la deuxième vue, l'option "Connexion horizontale automatique" est utilisée pour la connexion automatique des segments.

Option de connexion horizontale automatique

Enfin, quelques descriptions sont ajoutées au premier et au second coup d'œil.

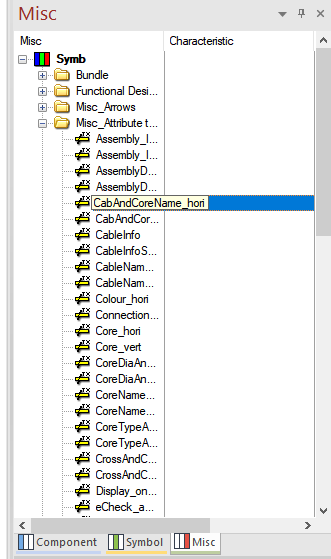

Dans le tableau "Misc" de la base de données du projet, l'élément "CabAndCoreName_hori" est ajouté au segment de la première vue de représentation.

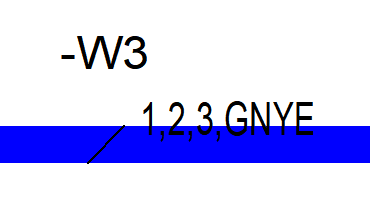

Documentation des connexions (Gauche) et Élément ajouté au segment (Droite) pour la première vue

En double-cliquant sur l'option "Insérer symbole modèle (\)", les spécifications ont été ajoutées à la deuxième vue de l'ensemble de broches.

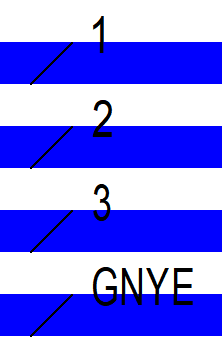

Documentation des connexions (Gauche) et Élément ajouté au segment (Droite) pour la deuxième vue

Ainsi, la documentation du câble pour le projet est finalisée.

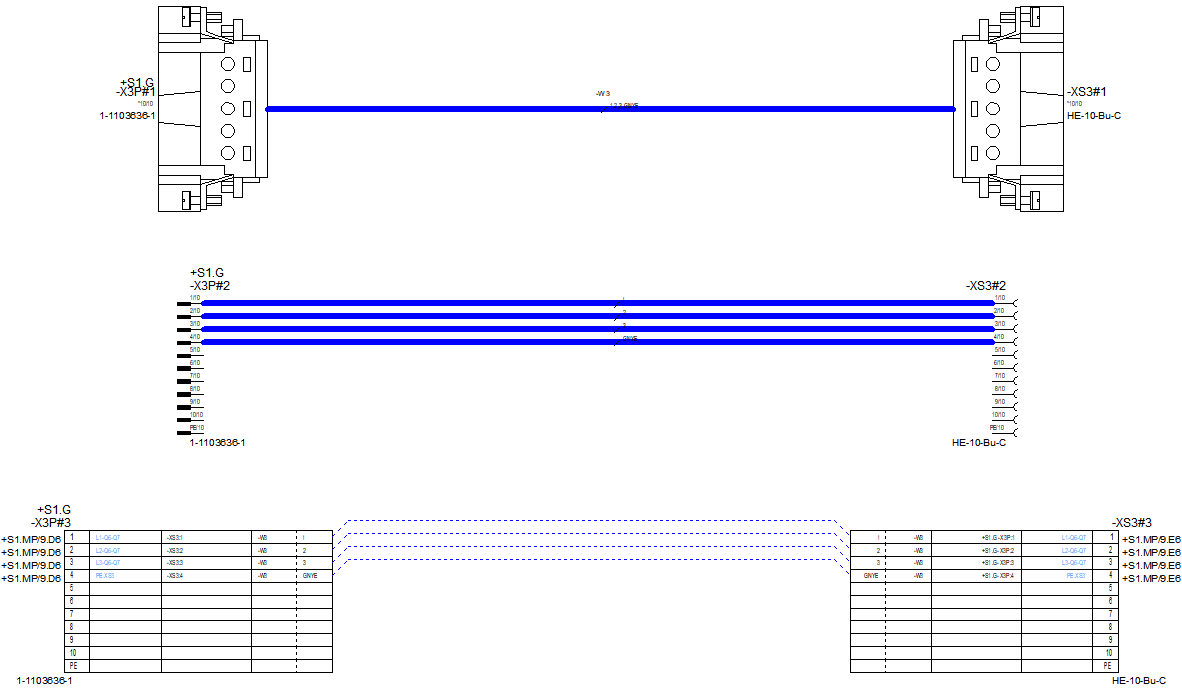

Documentation du câble avec trois vues différentes utilisant E3.cable
