Fondements de la programmation SPICE

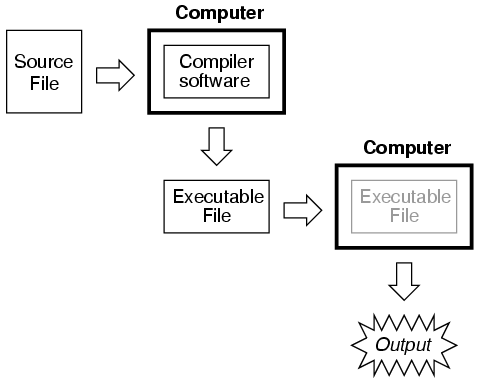

La programmation d'une simulation de circuit avec SPICE ressemble beaucoup à la programmation dans n'importe quel autre langage informatique :vous devez taper les commandes sous forme de texte dans un fichier, enregistrer ce fichier sur le disque dur de l'ordinateur, puis traiter le contenu de ce fichier avec un programme (compilateur ou interpréteur) qui comprend de telles commandes. Dans un langage informatique interprété, l'ordinateur contient un programme spécial appelé interprète qui traduit le programme que vous avez écrit (le soi-disant fichier source ) dans la langue de l'ordinateur, à la volée, au fur et à mesure de son exécution : Dans un langage informatique compilé, le programme que vous avez écrit est traduit d'un seul coup dans le propre langage de l'ordinateur par un programme appelé compilateur . Une fois que le programme que vous avez écrit a été « compilé », l'exécutable résultant Le fichier n'a pas besoin de traduction supplémentaire pour être compris directement par l'ordinateur. Il peut maintenant être « exécuté » sur un ordinateur, qu'un logiciel de compilation ait ou non été installé sur cet ordinateur : SPICE est un langage interprété. Pour qu'un ordinateur puisse comprendre les instructions SPICE que vous tapez, le programme SPICE (interprète) doit être installé : Les fichiers source SPICE sont communément appelés « netlists », bien qu'ils soient parfois appelés « decks » avec chacun ligne dans le fichier appelé « carte ». Mignon, tu ne trouves pas ? Les netlists sont créées par une personne comme vous qui tape des instructions ligne par ligne à l'aide d'un traitement de texte ou d'un éditeur de texte. Les éditeurs de texte sont de loin préférés aux traitements de texte pour tout type de programmation informatique, car ils produisent du texte ASCII pur sans codes intégrés spéciaux pour la surbrillance du texte (comme l'italique ou gras polices), qui ne sont pas interprétables par les logiciels d'interprétation et de compilation. Comme pour la programmation générale, le fichier source que vous créez pour SPICE doit suivre certaines conventions de programmation. C'est un langage informatique en soi, même s'il est simple. Ayant programmé en BASIC et C/C++, et ayant une certaine expérience de la lecture de programmes PASCAL et FORTRAN, je suis d'avis que le langage de SPICE est beaucoup plus simple que n'importe lequel d'entre eux. C'est à peu près la même complexité qu'un langage de balisage tel que HTML, peut-être moins. Il y a un cycle d'étapes à suivre pour utiliser SPICE pour analyser un circuit. Le cycle commence lorsque vous invoquez pour la première fois le programme d'édition de texte et faites votre premier brouillon de la netlist. L'étape suivante consiste à exécuter SPICE sur cette nouvelle netlist et à voir quels sont les résultats. Si vous êtes un utilisateur novice de SPICE, vos premières tentatives pour créer une bonne netlist seront semées de petites erreurs de syntaxe. Ne vous inquiétez pas, comme tout programmeur informatique le sait, la compétence s'accompagne de beaucoup de pratique. Si votre essai produit des messages d'erreur ou des résultats manifestement incorrects, vous devez ré-appeler le programme d'édition de texte et modifier la netlist. Après avoir modifié la netlist, vous devez exécuter à nouveau SPICE et vérifier les résultats. La séquence ressemble alors à ceci :

• Composez une nouvelle netlist avec un programme d'édition de texte. Enregistrez cette netlist dans un fichier avec le nom de votre choix.
• Exécutez SPICE sur cette netlist et observez les résultats.
• Si les résultats contiennent des erreurs, redémarrez le programme d'édition de texte et modifiez la netlist.
• Exécutez à nouveau SPICE et observez les nouveaux résultats.
• S'il y a encore des erreurs dans la sortie de SPICE, rééditez à nouveau la netlist avec le programme d'édition de texte. Répétez ce cycle de modification/exécution autant de fois que nécessaire jusqu'à ce que vous obteniez les résultats souhaités.
• Une fois que vous avez "débogué" votre netlist et que vous obtenez de bons résultats, exécutez à nouveau SPICE, mais cette fois, redirigez la sortie vers un nouveau fichier au lieu de simplement l'observer sur l'écran de l'ordinateur.
• Démarrez un programme d'édition de texte ou un programme de traitement de texte et ouvrez le fichier de sortie SPICE que vous venez de créer. Modifiez ce fichier en fonction de vos besoins de formatage et enregistrez ces modifications sur le disque et/ou imprimez-les sur papier.

Pour « exécuter » un « programme » SPICE, vous devez saisir une commande dans une interface d'invite de terminal, telle que celle trouvée dans MS-DOS, UNIX ou l'option d'invite MS-Windows DOS :

épice

 Le mot « spice » appelle le programme d'interprétation SPICE (à condition que le logiciel SPICE ait été installé sur l'ordinateur !), le symbole « < » redirige le contenu du fichier source vers l'interpréteur SPICE et example.cir est le nom du fichier source de cet exemple de circuit. L'extension de fichier « .cir " n'est pas obligatoire ; J'ai vu ".inp » (pour « input ») et tout simplement « .txt « fonctionne bien aussi. Cela fonctionnera même lorsque le fichier netlist n'a pas d'extension. SPICE ne se soucie pas du nom que vous lui donnez, tant qu'il a un nom compatible avec le système de fichiers de votre ordinateur (pour les anciennes machines MS-DOS, par exemple, le nom de fichier ne doit pas dépasser 8 caractères, avec un 3 extension de caractère, et pas d'espaces ou d'autres caractères non alphanumériques). Lorsque cette commande est saisie, SPICE lira le contenu de example.cir fichier, analysez le circuit spécifié par ce fichier et envoyez un rapport texte à la sortie standard du terminal informatique (généralement l'écran, où vous pouvez le voir défiler). Une sortie SPICE typique est constituée de plusieurs écrans d'informations, vous pouvez donc vouloir la consulter avec une légère modification de la commande :
 épice

 Cette alternative « canalise » la sortie de texte de SPICE vers l'utilitaire « plus », qui ne permet d'afficher qu'une seule page à la fois. Cela signifie (en anglais) que la sortie de texte de SPICE est interrompue après un écran plein et attend que l'utilisateur appuie sur une touche du clavier pour afficher le prochain écran plein de texte. Si vous ne faites que tester votre exemple de fichier de circuit et que vous souhaitez rechercher d'éventuelles erreurs, c'est un bon moyen de le faire.

épice  ​​example.txt


 Cette deuxième alternative (ci-dessus) redirige la sortie texte de SPICE vers un autre fichier, appelé example.txt , où il peut être consulté ou imprimé. Cette option correspond à la dernière étape du cycle de développement indiqué précédemment. Il est recommandé par cet auteur d'utiliser cette technique de "redirection" vers un fichier texte uniquement après avoir prouvé que votre exemple de liste de circuits imprimés fonctionne bien, afin que vous ne perdiez pas de temps à invoquer un éditeur de texte juste pour voir la sortie pendant les étapes de « débogage ». Une fois que vous avez une sortie SPICE stockée dans un .txt fichier, vous pouvez utiliser un éditeur de texte ou (mieux encore !) un traitement de texte pour modifier la sortie, en supprimant les bannières et les messages inutiles, et même en spécifiant des polices alternatives pour mettre en évidence les titres et/ou les données pour une apparence plus soignée. Ensuite, bien sûr, vous pouvez imprimer la sortie sur papier si vous le souhaitez. Étant donné que la sortie directe de SPICE est du texte ASCII brut, un tel fichier sera universellement interprétable sur n'importe quel ordinateur, que SPICE y soit installé ou non. De plus, le format texte brut garantit que le fichier sera très petit par rapport aux fichiers de capture d'écran graphiques générés par les simulateurs « pointer-cliquer ». Le format de fichier netlist requis par SPICE est assez simple. Un fichier netlist n'est rien de plus qu'un simple fichier texte ASCII contenant plusieurs lignes de texte, chaque ligne décrivant soit un composant de circuit, soit une commande SPICE spéciale. L'architecture du circuit est spécifiée en attribuant des numéros aux points de connexion de chaque composant dans chaque ligne, les connexions entre les composants désignés par des numéros communs. Examinez l'exemple de schéma de circuit suivant et son fichier SPICE correspondant. Veuillez garder à l'esprit que le schéma de circuit n'existe que pour rendre la simulation plus facile à comprendre pour les êtres humains. SPICE ne comprend que les netlists :

Exemple de netlist v1 1 0 dc 15 r1 1 0 2.2k r2 1 2 3,3k r3 2 0 150 .finir


 Chaque ligne du fichier source montré ci-dessus est expliquée ici :


v1 représente la batterie (source de tension 1), borne positive numérotée 1, borne négative numérotée 0, avec une sortie de tension continue de 15 volts.

r1 représente la résistance R1 dans le diagramme, connecté entre les points 1 et 0, avec une valeur de 2,2 kΩ.

r2 représente la résistance R2 dans le diagramme, connecté entre les points 1 et 2, avec une valeur de 3,3 kΩ.

r3 représente la résistance R3 dans le diagramme, connecté entre les points 2 et 0, avec une valeur de 150 kΩ.



 Les points électriques communs (ou « nœuds ») dans une description de circuit SPICE partagent des numéros communs, de la même manière que les fils reliant les points communs dans un grand circuit partagent généralement des étiquettes de fil communes. Pour simuler ce circuit, l'utilisateur taperait ces six lignes de texte sur un éditeur de texte et les enregistrerait dans un fichier avec un nom unique (tel que example.cir ). Une fois la netlist composée et enregistrée dans un fichier, l'utilisateur traite ensuite ce fichier avec l'une des instructions de ligne de commande présentées précédemment (spice  ), et recevront ce texte sur l'écran de leur ordinateur :
 1*******10/10/99 ******** épice 2g.6 15/03/83 ********07:32:42**** * 0exemple de netlist 0**** température de liste d'entrée =27.000 deg c v1 1 0 dc 15 r1 1 0 2.2k r2 1 2 3,3k r3 2 0 150 .finir *****10/10/99 ********* épice 2g.6 15/03/83 ******07:32:42****** 0exemple de netlist 0**** température de la solution de polarisation du petit signal =27.000 deg c tension du nœud tension du nœud ( 1) 15.0000 ( 2) 0.6522 courants de source de tension nom actuel v1 -1.117E-02 dissipation de puissance totale 1,67E-01 watts travail terminé 0 temps de travail total 0,02 1*******10/10/99 ******** épice 2g.6 15/03/83 ******07:32:42***** 0**** température de liste d'entrée =27.000 deg c
