Outillage rapide (Rapid Tooling) : avantages, usages et limites en prototypage

Le prototypage vise à valider l'apparence et le fonctionnement réel d'un produit. L'industrie dispose de nombreux procédés : usinage CNC, impression 3D, etc. Leur atout : rapidité et coût maîtrisé. L'outillage rapide (rapid tooling) est une autre voie pour produire des prototypes.

Contrairement aux autres méthodes, l'outillage rapide, appliqué au moulage par injection de faible volume, permet de fabriquer des outillages et pièces de projet rapidement et à moindre coût. Il montre comment les différentes parties du produit interagiront.

Découvrez ci-dessous : définition, procédés, fabrication d'outillages rapides, avantages et limites.

Vue d'ensemble de l'outillage rapide

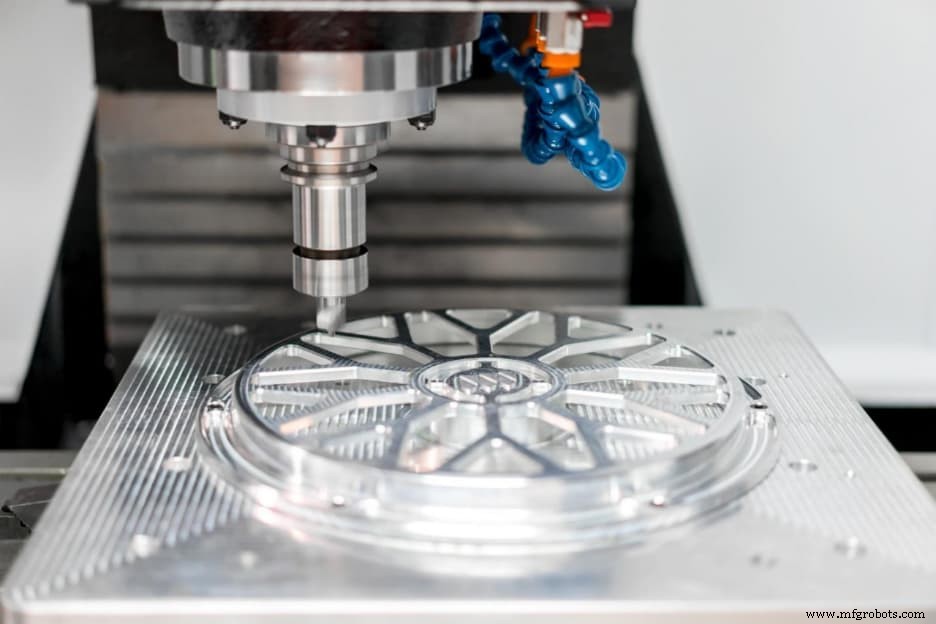

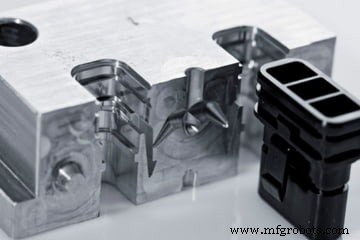

Également appelé outillage pont (bridge tooling) ou outillage prototype, c'est une étape clé du développement produit. Il utilise des inserts manuels, une base de moule standardisée et un matériau de moule (aluminium ou acier tendre).

C'est un outillage rapide pour obtenir des pièces de projet vite et à bas coût. Le résultat : production de pièces par moulage par injection de faible volume, servant d'outillages fonctionnels. Les fabricants y recourent pour détecter et corriger les défauts de conception avant d'investir dans un outillage de production définitif.

De plus, il permet d'utiliser les mêmes matériaux que la production série. Vous validez ainsi vos choix matériaux et visualisez concrètement le prototype, y compris le fonctionnement de ses différentes parties. L'outillage rapide est idéal pour développer des petites séries en conception, marketing et évaluation produit.

Comment fonctionne l'outillage rapide ?

Face à la demande croissante de solutions d'outillage économiques, les méthodes de fabrication de moules prototypes se sont multipliées. Deux approches principales :

• Approche directe
• Approche indirecte

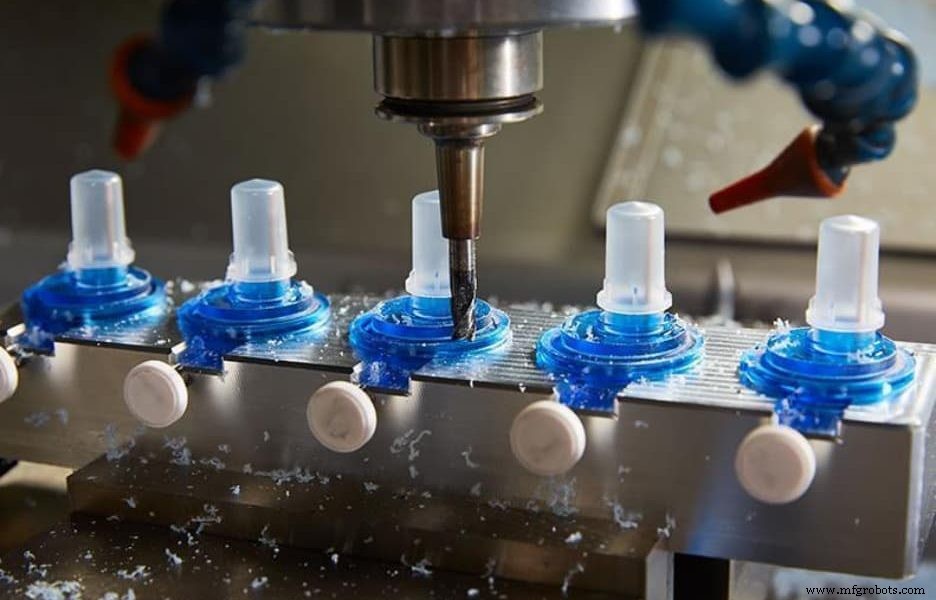

Approche directe

L'approche directe produit directement les inserts de cavité et le noyau réel. Son atout majeur : réaliser des géométries impossibles autrement. Exemple : canaux de refroidissement conformes (conformal cooling) suivant le contour des empreintes, réduisant les temps de refroidissement de ~66 %.

Avantages de la méthode directe

• Production rapide : conception et réalisation en quelques jours ou semaines.
• Simplicité : étapes peu nombreuses et simples vs approche indirecte.
• Économie de ressources : peu de ressources consommées ; plusieurs prototypes par outillage.
• Flexibilité : modifications de design rapides. Idéal pour tester des idées. Si le détail extrême n'est pas requis, restez sur l'approche directe.

Inconvénients de la méthode directe

• Moins durable/robuste : prototypes peu durables ; moules en matériaux modestes → risque de casse, coûts de remplacement récurrents. Changements de design fréquents = nouveaux moules = surcoûts. Pas adapté si le détail fin est critique.
• Sensible aux erreurs : multiplicité des moules → variations dimensionnelles, surtout avec matériaux différents.

Approche indirecte

L'approche indirecte utilise des modèles maîtres (master patterns) issus de la fabrication additive pour réaliser le moule ou la matrice. Le tooling souple (soft tooling) est courant : moules en silicone pour pièces plastiques, ou modèles sacrificiels pour coulée métal.

Avantages de la méthode indirecte

• Durable : modèle maître en matériau durable → longue vie, peu de remplacements sauf changement de design.
• Polyvalente : outillages souples et durs réalisables rapidement.
• Idéale pour tests et expérimentations : permet d'essayer différents matériaux.

Inconvénients de la méthode indirecte

• Plus lente : fabrication du modèle maître plus longue que le moule direct. Étapes nombreuses → coûts potentiels plus hauts. Si le design risque d'évoluer en phase prototype, évitez cette méthode.
• Non adaptée aux designs simples : excelle pour designs complexes et détaillés. Pour un design simple, l'approche directe est préférable.

Comment choisir ? Considérez :

• Budget alloué au prototypage/production
• Délai requis pour le prototype/produit
• Complexité du design : détaillé ou simple ?
• Matériaux envisagés

Points clés pour concevoir des moules prototypes

Lors de la conception de moules prototypes, tenir compte de :

• Résistance du moule : doit supporter la pression d'injection (forte pression sur la matière fondue). Moule trop faible = risque d'éclatement.
• Finition de surface du moule : doit être lisse pour injection/éjection propres. Les procédés additifs (couche par couche) donnent des surfaces rugueuses → finition surface requise sur pièces plastiques.

Avantages de l'outillage rapide en fabrication

L'adoption massive de l'outillage rapide s'explique par ses bénéfices :

Réduction des coûts de développement produit

Matériaux (aluminium, aciers tendres) moins chers et plus flexibles que pour un moule conventionnel. L'outillage imprimé 3D, rentable, réduit les coûts (plus rapide = moins cher).

Accélération du time-to-market

Production plus rapide prototypes et pièces. Phase de prototypage raccourcie → mise sur le marché plus rapide.

Personnalisation des moules

Création de moules sur mesure, toutes dimensions. Test de différents matériaux dans le même moule + contrôles qualité. Précieux quand le matériau optimal est incertain.

Test approfondi design et fonctionnalité

Plusieurs prototypes/moules en peu de temps (parfois heures). Liberté de tester nouvelles idées, d'ajuster les existantes → amélioration fonctionnalité et valeur marché.

ROI accru

Développement produit accéléré → retour sur investissement plus rapide. Coûts prototypage/production réduits → seuil de rentabilité atteint plus vite.

Limites de l'outillage rapide en moulage par injection

Malgré la rapidité, des limites subsistent :

Coûts d'injection et main-d'œuvre plus élevés

Processus itératif = multiples injections pour perfectionner le design → coûts d'injection et main-d'œuvre accrus.

Durée de vie des moules courte

Moules rapides peu durables : contraintes du process d'injection + matériaux (aluminium, acier standard) pas haut de gamme → remplacement fréquent.

Outillage rapide vs Prototypage rapide

Souvent confondus, ils diffèrent :

Outillage rapide : production d'un outillage/moule permettant de fabriquer rapidement des pièces fonctionnant comme outillages. Deux approches (directe/indirecte). Technique courante : moulage par injection.

Prototypage rapide : technologie/méthode pour produire rapidement une pièce physique pour usage final ou prototype. Technologies courantes : fabrication additive (impression 3D) et soustractive (usinage CNC).

Choisir votre service d'outillage rapide

Réaliser vos pièces plastiques depuis un design en un temps record ? C'est la promesse de l'outillage rapide.

RapidDirect est le partenaire de référence. Notre service de moulage par injection inclut l'outillage rapide, adapté à vos besoins, pour des prototypes de qualité, sans casser votre budget. Meilleur prix du secteur.

Besoin d'une estimation ? Plateforme de devis en ligne RapidDirect : téléversez votre fichier de design.

Conclusion

L'outillage rapide offre de multiples avantages : gain de temps, réduction des coûts. Vous disposez maintenant d'une vision claire des méthodes, de leurs différences avec le prototypage rapide.

Quel que soit votre produit, faites appel à un prototypeur réputé. RapidDirect est le fabricant recommandé pour tous vos besoins en prototypage.
