Système quadricœur sur module offrant des performances intégrées 64 bits économiques

Direct Insight a présenté le système sur module (SoM) TRITON-TX8M au format SODIMM à Embedded World 2020. Le module est basé sur le processeur abordable i.MX8M Mini Quad ARM Cortex-A53 de NXP, qui possède quatre 64 bits ARM Cortex. -Cœurs A53 fonctionnant jusqu'à 1,6 GHz (Figure 1).

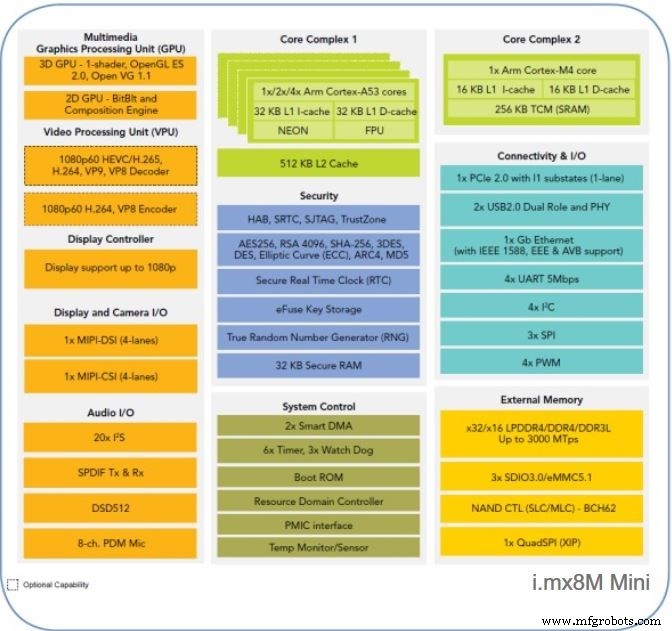

Figure 1 :schéma fonctionnel de l'i.MX8M Mini

Un système sur module est un cran au-dessus d'un SoC. Il intègre la connectivité, le multimédia et l'affichage, le GPIO, le système d'exploitation et autres dans un seul module. D'autre part, les conceptions basées sur SoM sont généralement évolutives pour obtenir un assemblage électronique entièrement personnalisé en termes d'interfaces et de facteurs de forme. Les SoM peuvent être remplacés ou mis à niveau au sein d'une carte porteuse. Certains avantages de l'approche SoM par rapport au développement de SoC incluent des économies de coûts, un risque de marché réduit, des exigences de conception client et une empreinte réduites.

"Les modules SODIMM sont très bons car ils utilisent un format standard, vous pouvez les brancher, les débrancher et les reprogrammer dans votre carte porteuse", a déclaré David Pashley, directeur général de Direct Insight.

Contrairement au SoM, un SoC peut contenir diverses fonctions numériques et analogiques sur un même substrat. L'un des avantages les plus importants d'un SoC est qu'il est généralement plus économe en énergie. Au niveau matériel, le SoC présente toujours un inconvénient majeur :vous êtes bloqué dans cette configuration à vie, ce qui limite les applications liées au fabricant.

L'intégration de tout sur une seule carte crée également des problèmes. Une fois le SoC construit, il ne peut plus être modifié. C'est pourquoi il est essentiel de savoir quelle est sa destination avant de le concevoir. Malgré cette précaution, le programmeur devra faire des « culbutes » pour créer un logiciel qui ne dépasse pas les limites imposées par le matériel. Pour surmonter cette limitation, SoM vient à notre secours et nous offre beaucoup plus de flexibilité.

« Il y a des problèmes avec l'adoption des systèmes sur modules. Ce n'est pas seulement en tant que composant, car vous avez des API et des intégrations complexes à faire, et pour profiter de l'opportunité de mise sur le marché, tout doit se dérouler sans heurts et ce dans quoi mon entreprise se spécialise en tant que l'un des plus grands fournisseurs de systèmes -on-modules au Royaume-Uni », a déclaré Pashley.

« Les seules limitations que vous avez d'un système sur module par rapport à la conception à partir de zéro avec un système sur puce est que, évidemment, d'un point de vue matériel, il y a moins de broches. Le module SODIMM possède 200 broches. Le système sur puce actuel a plus de 400 broches, vous comprendrez donc qu'il y a une certaine limitation dans le nombre d'interfaces. »

Le petit module TRITON, 68 mm x 26 mm (version LVDS :28 mm), est livré avec 1024 Mo ou 2048 Mo de DDR3L et un eMMC de 4 Go. Un deuxième cœur complexe est équipé d'un microcontrôleur ARM Cortex-M4F, et des capacités graphiques complètes sont fournies par de puissants GPU 3D et 2D.

Le module offre une large gamme de connectivité, y compris un port Ethernet, deux ports USB 2.0, un écran MIPI-DSI ou une construction alternative avec écran LVDS, entrée de caméra MIPI-CSI et de nombreuses autres interfaces. Le VPU du i.MX8M Mini offre des capacités d'encodage et de décodage 1080p. Le TRITON-TX8M est fourni avec Linux ou Windows 10 IoT Core BSP, offrant une plate-forme idéale pour les projets critiques. Direct Insight développe également un BSP pour QNX 7.0. Les modules de la famille TRITON-TX basés sur i.MX6- et i.MX8 basés sur i.MX8 prennent tous une seule alimentation 3,3 à 5,5 V et fournissent jusqu'à 300 mA de puissance de sortie 3,3 V pour une utilisation sur la carte de base.

Direct Insight propose également un kit de développement TRITON-TX8M avec écran tactile 10″ avec une résolution de 1280 x 800 et d'autres interfaces telles que port d'extension MiniPCI, connecteur Ethernet RJ45, prise audio 3,5 mm, tête d'extension 120 broches, port caméra MIPI-CSI, micro -Carte SD (Fig. 2).

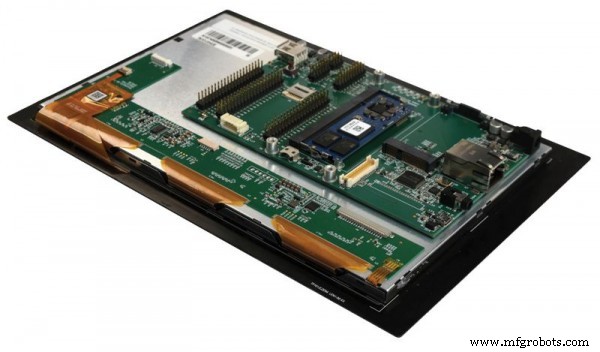

Figure 2 :Kit de développement TRITON-TX8M
