Tour à poupée mobile conçu pour l'usinage de petites pièces

Crédit photo :Index Corp.

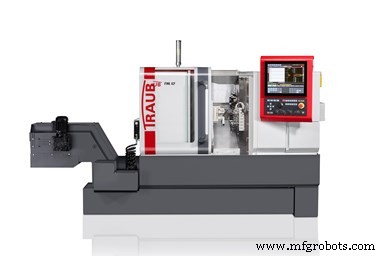

Index Corporation a lancé la nouvelle génération de son tour à poupée mobile Traub TNL12 pour l'usinage de petites pièces. Le TNL12 mis à jour comprend quatre porte-outils qui peuvent être appliqués simultanément sur une pièce, l'accessoire de travail frontal et la contre-broche étant désormais logés sur des glissières séparées. Cela élimine l'interdépendance potentielle entre l'usinage de la face avant et de la contre-broche, ce qui permet une plus grande flexibilité dans la programmation. Cette conception réduit également la masse des deux éléments, ce qui, selon la société, permet une réponse plus rapide et plus dynamique de la machine.

Les caractéristiques permettant l'usinage de la face arrière ont également subi des changements substantiels. L'usinage complet à trois axes peut maintenant être réalisé dans cette position. Un nouvel accessoire de travail arrière offre six stations d'outils, avec jusqu'à quatre permettant l'outillage en direct, ainsi qu'une unité de rinçage.

La capacité globale d'outillage a également été augmentée, avec la capacité de loger jusqu'à 40 outils avec l'utilisation de supports doubles et triples. Chacune des deux tourelles d'outils à six stations possède son propre servomoteur et un axe Y interpolé, avec des temps de changement d'outil puce à puce réduits à 0,3 seconde. Il est rétrocompatible avec les porte-outils de son prédécesseur pour la tourelle et les accessoires de travail avant et arrière.

La machine intègre également des motobroches refroidies par fluide avec une vitesse maximale de 12 000 tr/min. Ses cylindres de serrage de faible masse et son manchon en carbone pour l'entraînement de la douille de guidage offrent une réponse dynamique plus élevée. La douille de guidage est librement sélectionnable, sous tension ou programmable, avec la possibilité de s'ajuster via une servovalve pneumatique.

La machine comprend une pompe de liquide de refroidissement à huit bars, avec la possibilité d'ajouter une ou deux pompes réglables capables de 20 bars à 120 bars. Une pompe de 250 bars est également disponible pour des applications spéciales. Le liquide de refroidissement est nettoyé par un filtre à bande compact et les utilisateurs peuvent choisir entre un plateau ou un convoyeur pour l'élimination des copeaux.

Le TNL12 offre des options pour le rinçage automatisé, le retrait des pièces via une petite pince et le retrait des pièces longues via la contre-broche. La machine peut également être couplée à un robot pour l'usinage de pièces en mandrin. De plus, il peut être équipé d'une unité de tourbillonnage en option avec un angle de pivotement de ± 30 degrés pour un tourbillonnage à grande vitesse jusqu'à une longueur de 75 mm.

Il intègre la commande Traub TX8i-s actuelle, qui offre une connectivité Industrie 4.0 via la plateforme iXworld d'Index. Le panneau de commande rabattable et pivotant comprend un écran tactile de 19 pouces et offre un accès facile à un environnement de production en réseau.
