Composants et connexions du système CNC Sherline

Composants et connexions du système CNC Sherline.

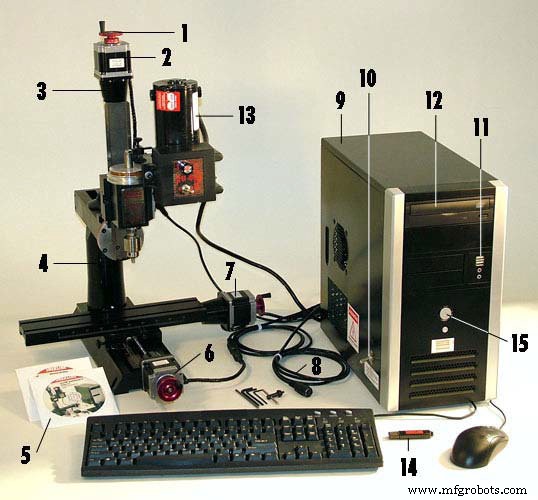

Composants du système

1) Volant manuel 1-5/8″
2) Moteur pas à pas sur axe Z
3) Support de moteur pas à pas
4) Broyeur vertical Sherline avec accessoires standard (modèle 2000 illustré)
5) CD d'installation de sauvegarde Linux/EMC2, CD d'instructions Sherline
6) Moteur pas à pas de l'axe Y
7) Moteur pas à pas de l'axe X
8) Câble pour l'axe A en option (CNC table rotative) connexion
9) Ordinateur avec clavier et souris
10) Interrupteur Marche/Arrêt pour l'alimentation du moteur pas à pas
11) Ports USB (avant)
12) CD -Lecteur RW
13) Moteur de broche CC
14) Clé USB incluse
15) Marche/Arrêt (le plus petit bouton ci-dessous est le bouton « Redémarrer »)

Connexions

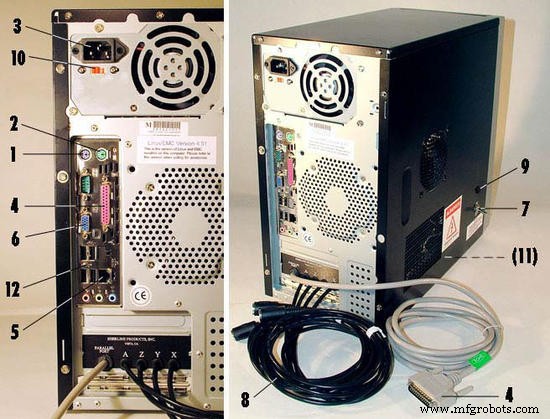

Connexions à l'arrière de votre ordinateur
1) Connexion du clavier (violet)
2) Connexion de la souris (vert)
3) Connexion de l'alimentation secteur
4) Connexion du port d'imprimante parallèle (à partir de la boîte du pilote)
5) Connexion par câble Internet
6) Connexion vidéo (moniteur) (bleu)
7) Interrupteur marche/arrêt pour l'alimentation du pilote CNC
8) Câbles de sortie vers les moteurs pas à pas pour X-, Y Axes -, Z et A
9) Voyant d'alimentation du pilote de moteur pas à pas
10) Commutateur de sélection de la tension d'alimentation de l'ordinateur 115/230 V*
11) Sélection de la tension de la carte de commande 115/230 V commutateur (à l'intérieur du boîtier de l'ordinateur)*
12) Ports USB, panneau arrière (plus sur le panneau avant)
