Vue d'ensemble du dessin technique et composants de base

Dessiner ou peindre une image est une excellente technique pour transmettre ses pensées. Dans le vaste concept de design industriel, le dessin technique ou le dessin technique est une compétence essentielle pour les concepteurs travaillant avec la production d'objets réels.

Les dessins techniques utilisent un langage et des symboles normalisés pour communiquer avec précision et visuellement toutes les informations nécessaires à la fabrication d'un produit ou d'une pièce.

Ce guide est conçu pour vous aider à créer une compréhension claire des dessins techniques qui communique avec précision vos intentions de conception à vos fournisseurs.

Qu'est-ce que le dessin technique ?

Les dessins techniques, également appelés dessins mécaniques, plans de fabrication, dessins, etc., sont des dessins techniques qui montrent la forme, la structure, les dimensions, les tolérances, la précision et d'autres exigences d'une pièce sous la forme d'un plan. Il aide à définir les exigences d'une pièce d'ingénierie et transmet le concept de conception.

Les ingénieurs utilisent des dessins techniques pour transmettre des informations sur un objet particulier. Le terme « dessin de détail » fait référence à un dessin couramment utilisé pour spécifier la géométrie requise pour la construction d'un composant. Même les composants les plus élémentaires nécessitent de nombreux dessins pour les décrire complètement.

Un dessin technique peut être utilisé comme point de départ pour la création de dessins de fabrication plus complets, de plans de fabrication, de dessins mécaniques, d'impressions dimensionnelles et plus encore. Des informations détaillées sur le dessin, telles que qui l'a dessiné et qui l'a approuvé, sont contenues dans un cartouche ou une zone d'information.

Pourquoi utiliser des dessins techniques

Le dessin technique d'une seule pièce fournit une représentation visuelle de la structure, des dimensions, des tolérances et d'autres exigences d'une pièce. Dans l'industrie manufacturière, un dessin de pièce unique est souvent utilisé comme unité de traitement.

Un ingénieur peut utiliser un dessin d'assemblage pour montrer une machine/un équipement qui est assemblé à partir de plusieurs pièces pour réaliser une certaine fonction. Les dessins d'assemblage sont souvent utilisés pour vérifier que la production réelle de pièces individuelles répond aux exigences d'assemblage.

Comment préparer un dessin technique

Il existe deux méthodes courantes de dessin technique :le dessin manuel et le dessin par ordinateur.

Les planches à dessin, le papier, les règles, les étriers et les jauges rondes sont des outils essentiels pour le dessin manuel. Adaptés aux cours universitaires, ils jouent un rôle important dans le développement de l'imagination spatiale et des compétences conceptuelles qui sous-tendent la pensée créative chez les étudiants universitaires.

Le dessin par ordinateur, couramment utilisé dans les logiciels de CAO, est plus adapté à l'industrie manufacturière contemporaine. Les centres d'usinage CNC équipés de systèmes CNC peuvent lire des données et des informations directement à partir de fichiers numériques et générer des programmes d'usinage en conséquence, ce qui permet d'économiser du temps et des efforts. Dans le même temps, le dessin informatisé facilite la modification des dessins, d'une part permettant de conserver différentes versions de la conception, et d'autre part éliminant le processus fastidieux de dessin manuel.

Le modèle 3D peut également être utilisé dans les centres d'usinage, mais nécessite des dessins techniques pour communiquer des informations importantes telles que les matériaux, les tolérances, les exigences particulières, etc. Nous recommandons généralement l'utilisation d'un modèle 3D conjointement avec des dessins techniques.

Composants de base d'un dessin technique

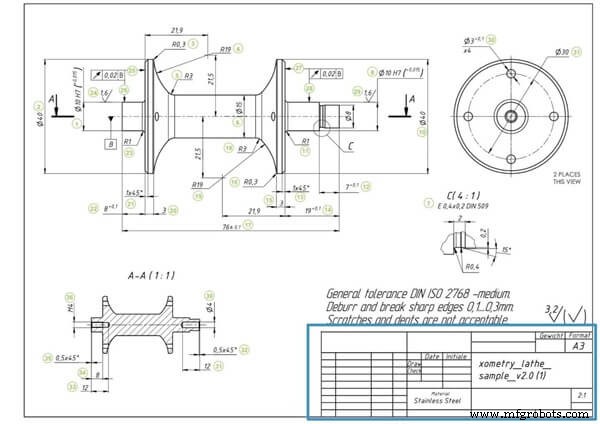

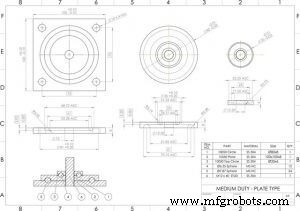

Bloc de titre

Le titre du document dans un bloc de dessin technique se trouve dans le coin inférieur droit de la page. Aussi connu sous le nom de blocs d'informations, il comprend le nom de la pièce, les noms des personnes qui ont travaillé sur la pièce (conception, vérification et approbation), le nom de l'entreprise, le numéro de dessin et d'autres informations pertinentes.

En outre, il comprend des détails techniques tels que les unités de mesure, l'angle de projection, les critères de polissage de surface, l'échelle et le matériau de construction. Les cartouches sont utilisés pour une meilleure compréhension de toutes les parties du dessin technique.

Coordonnées

Dans les dessins techniques volumineux ou compliqués, les coordonnées sont couramment utilisées et positionnées le long des limites du dessin. Lors de la discussion du contenu du dessin, ces points de référence servent de guide.

Types de lignes

Un dessin technique n'a pas de lignes égales. Les contours visibles et cachés d'une pièce, les traits d'axe et d'autres détails peuvent tous être affichés à l'aide des différents choix. Voici les types de lignes.

Ligne continue

Une ligne de dessin, ou une ligne continue, est la plus courante. C'est une représentation visuelle des limites physiques d'un objet. Autrement dit, une ligne continue est utilisée pour dessiner les objets réels. Des variations d'épaisseur de ligne sont utilisées; des lignes plus épaisses sont utilisées sur le contour extérieur et des lignes plus fines sont utilisées sur le contour intérieur.

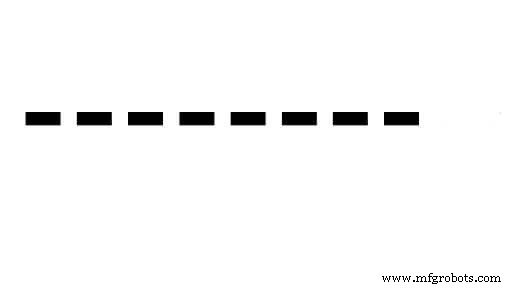

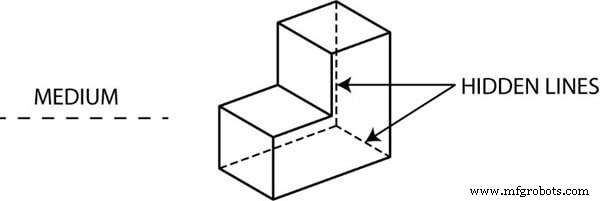

Lignes cachées

Les lignes qui ne sont pas visibles à l'œil nu peuvent révéler des informations qui seraient autrement masquées par les dessins. La longueur d'une marche intérieure dans une pièce tournée peut être affichée à l'aide de lignes cachées au lieu d'une vue en coupe ou en coupe.

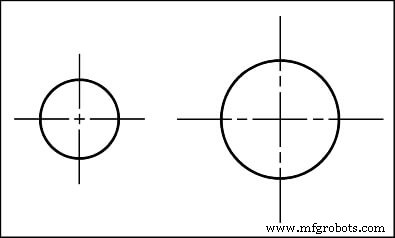

Lignes centrales

Les pièces comportant des trous et des fonctions symétriques peuvent être affichées à l'aide de traits d'axe. La symétrie peut réduire le nombre de cotes dans un dessin et le rendre plus attrayant visuellement, ce qui facilite la compréhension du lecteur.

Lignes de cote

Les lignes d'extension sont utilisées pour décrire les données collectées. Deux pointes de flèche séparent les lignes d'attache sur la ligne de cote de la mesure ci-dessus (ou à l'intérieur, comme indiqué dans l'image ci-dessus).

Lignes de vue brisées

Lorsqu'une vue est interrompue, des lignes de rupture apparaissent. Dans le cas d'une pièce de 3000 mm de long et 10 mm de large et ayant les mêmes qualités géométriques, un break-out donne toutes les informations sans prendre trop de place.

Les machines CNC nécessitent des vues complètes des pièces afin de les couper. Alternativement, l'ingénieur de fabrication devra recréer la pièce entière à partir des seules mesures.

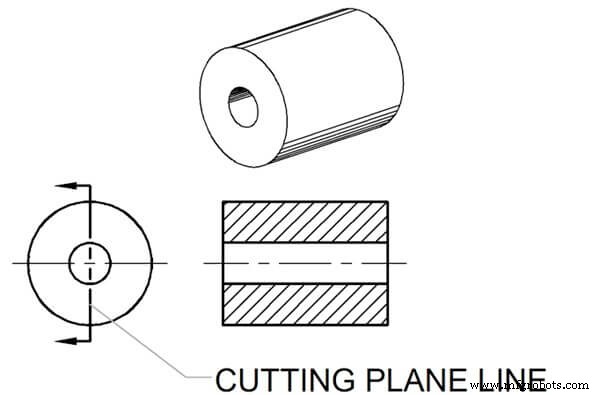

Coupe des lignes de plan

Les lignes du plan de coupe illustrent la trajectoire de la découpe dans une vue de découpe. La ligne de coupe A-A peut être vue ici, mettant en évidence les deux types de trous.

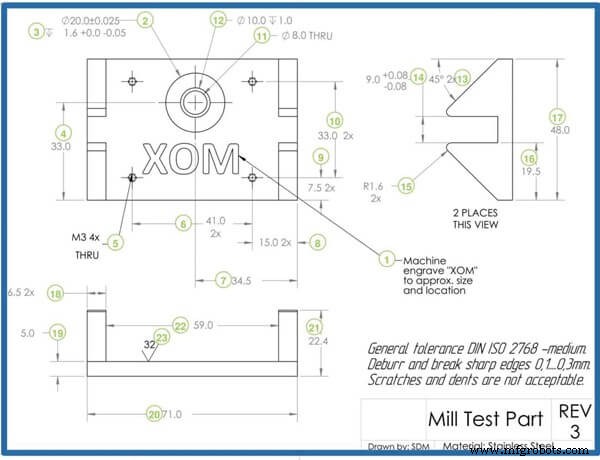

Dimensions et mesures

Une dimension est une valeur numérique qui exprime la taille, la position, l'orientation, la forme ou toute autre propriété géométrique d'une pièce dans les unités de mesure appropriées. Le dimensionnement est donc le processus de représentation sur un dessin de la taille d'un objet, ainsi que de toute autre donnée essentielle à sa conception et à son fonctionnement, au moyen de lignes, de chiffres, de symboles, de notes, etc.

La forme et la taille d'un objet doivent être connues avant de pouvoir être construit. Par conséquent, un dessin technique décrivant la forme, les dimensions et d'autres données pertinentes de l'objet est requis. La taille et l'emplacement des diverses caractéristiques de l'objet sont indiqués en fournissant les dimensions. Par exemple, il est utilisé pour déterminer les dimensions de l'objet, le nom de ses parties et le diamètre du trou.

De plus, lorsque les pièces sont usinées, il est souvent difficile de garantir qu'une longueur de 10 mm peut être 100 % 10 mm, et le produit final peut-être 9,9 mm ou 10,2 mm. Cela peut être fait en définissant des tolérances pour limiter les écarts des limites supérieure et inférieure et en aidant les fournisseurs à comprendre les dimensions importantes.

Types de vues

Utilisé pour exprimer la structure externe de la forme de la pièce. Il existe des vues de base et auxiliaires, ces dernières comprenant une vue orientée, une vue partielle, une vue oblique.

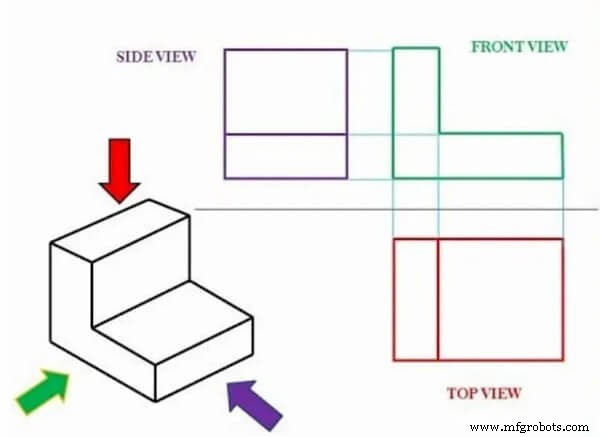

Vue orthographique

Vue orthographique au cœur du contenu d'un dessin technique. Une représentation 2D d'un objet tridimensionnel est appelée vue orthographique ou projection orthographique.

Ainsi, une vue 2D doit fournir toutes les informations nécessaires à la réalisation d'une pièce. Toute distorsion de longueur est évitée avec cette représentation.

En tant que méthode la plus courante pour transmettre toutes les informations nécessaires, les dessins à vues multiples incluent souvent trois vues :

• Vue de face
• Vue de dessus
• Vue latérale

Il est concevable que quelques vues supplémentaires soient nécessaires pour afficher toutes les informations. Moins c'est définitivement plus.

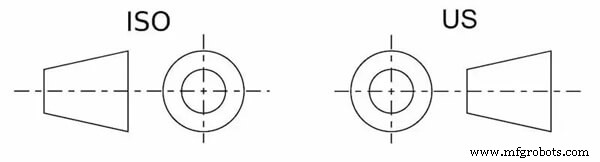

Au niveau régional, les avis sont un peu différents. Comparez les mises en page US et ISO en regardant cette image.

Les mises en page de dessin dans l'ISO et aux États-Unis sont en opposition directe les unes avec les autres.

Celle de gauche est connue sous le nom de projection du premier angle. Il y a une vue de dessus, une vue de face, une vue de côté, etc. dans cet agencement. En Europe, la norme ISO est la plus utilisée.

Une projection au troisième angle peut être vue à droite de l'image. Toutes ces images sont classées par ordre chronologique. Les États-Unis et le Canada sont particulièrement friands de cet arrangement.

Vue isométrique

La figure ci-dessus est un exemple de vue isométrique. Les dessins isométriques représentent des objets en trois dimensions. Par rapport à la vue de face, toutes les lignes verticales restent verticales et les lignes parallèles sont représentées à un angle de 30 degrés.

Les lignes verticales et parallèles ont la bonne longueur. En utilisant une règle et la mise à l'échelle de l'image, par exemple, vous pouvez simplement mesurer la longueur d'un dessin sur papier. Les lignes inclinées ne sont pas les mêmes.

Il est essentiel de connaître la différence entre une vue isométrique et une vue en perspective. Dans l'art, les vues en perspective représentent un objet tel qu'il apparaît à l'œil humain. Les ingénieurs ne se fient pas aux illusions d'optique, mais s'en tiennent plutôt aux faits.

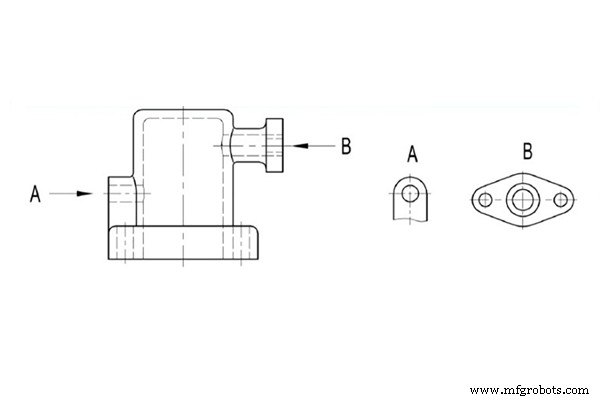

Vue partielle

Une vue partielle est une vue obtenue en projetant une partie d'un objet sur le plan de projection de base. Utilisez des flèches avec des lettres pour indiquer la partie à exprimer et la direction de projection, et indiquez le nom de la vue. La vue locale peut être configurée sous la forme de la vue de base ou configurée et marquée sous la forme de la configuration vers la vue.

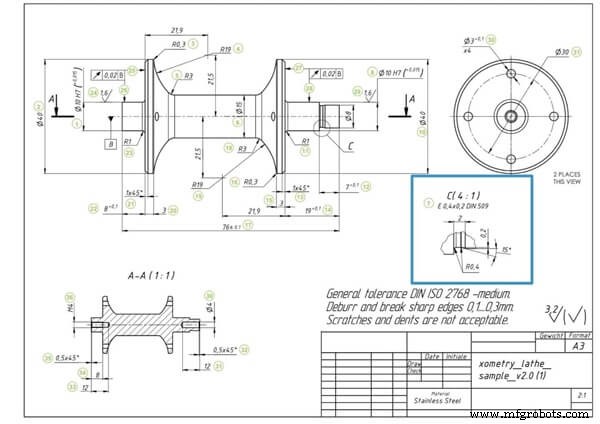

Vue détaillée

En tant que légende ou segment dans d'autres vues, une vue détaillée affiche le modèle dans son intégralité. La vue détaillée représente souvent le modèle à un niveau de détail beaucoup plus fin que la vue parent.

Vue auxiliaire

Une vue auxiliaire est une vue orthographique pour des plans non horizontaux ou non verticaux. Il aide à la présentation des surfaces inclinées sans distorsion.

Vue oblique

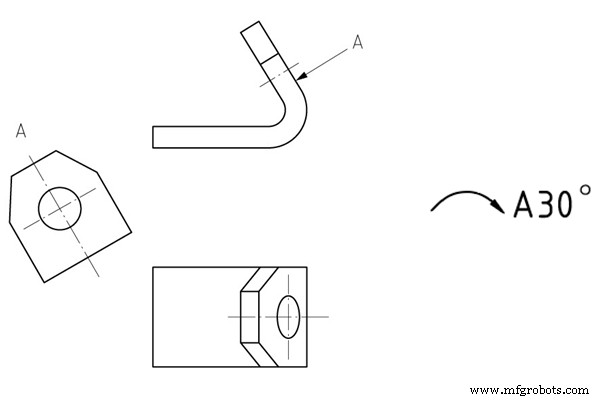

Une vue oblique est une vue d'un objet projeté dans un plan non parallèle au plan de projection de base. La vue oblique est généralement configurée sous la forme d'une vue vers, avec une flèche avec une lettre majuscule indiquant la direction de projection, et la même lettre marquée au-dessus de la vue oblique correspondante. Si nécessaire, une configuration tournée de la vue oblique est autorisée. La lettre majuscule indiquant le nom de cette vue doit être près de l'extrémité de la flèche du symbole de rotation, et il est également permis de marquer l'angle de rotation après la lettre.

Dans la production réelle, la forme de la pièce est très variée, seules les vues ci-dessus ne suffisent pas à exprimer clairement la forme et la structure internes et externes de la pièce, pour cette raison, il existe une variété de façons d'exprimer la forme de la structure de la pièce :vue en coupe, vues en coupe, vue en agrandissement partiel, etc.

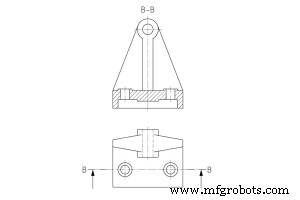

Vue en coupe

ous pouvez mieux représenter l'intérieur d'un objet compliqué, comme le bloc moteur d'une automobile, en esquissant l'objet tel qu'il apparaîtrait s'il était coupé. De cette manière, les nombreuses lignes cachées du croquis sont effacées.

La section est la pratique consistant à dessiner la structure intérieure d'un objet en l'illustrant comme s'il avait été découpé. Le sectionnement est une caractéristique commune à de nombreux dessins et modèles industriels.

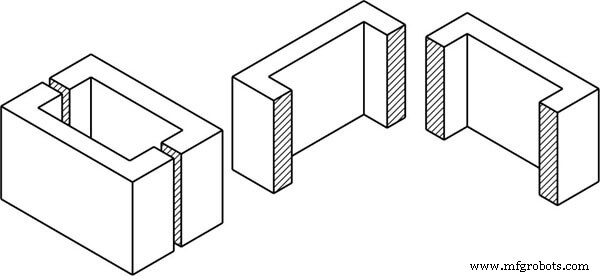

La section du bloc ci-dessus donne les blocs A et B, comme indiqué. Un objet dans une peinture ou un croquis peut être sectionné comme vous le souhaitez, tout comme une pomme.

Section complète

Ce type de section est appelé section complète lorsqu'une ligne de plan de coupe traverse complètement un objet.

La section d'un objet peut être effectuée chaque fois qu'un examen plus approfondi est nécessaire. Cet objet a été coupé en deux moitiés, comme vous pouvez le voir.

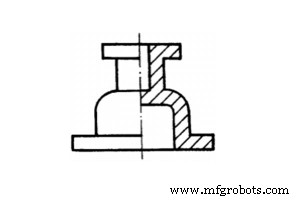

Vue en demi-coupe

Lorsque la pièce a un plan de symétrie, le graphe projeté sur le plan de projection perpendiculaire au plan de symétrie peut être délimité par l'axe de symétrie, dont la moitié est dessinée en vue en coupe et l'autre moitié en vue. Cette vue en coupe est appelée vue en demi-coupe. La vue en demi-coupe est utilisée pour les éléments symétriques dont les structures internes et externes doivent être exprimées. La ligne de séparation de la vue en demi-coupe est dessinée avec une seule ligne pointillée. En raison de la symétrie du graphique, la structure interne des parties a été clairement exprimée dans la section, aucune ligne cachée n'est dessinée dans la partie vue.

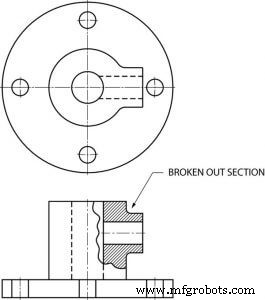

Sections éclatées

Les vues avec des sections éclatées peuvent être utilisées pour révéler les détails internes du modèle en coupant le matériau à une profondeur prédéterminée. La partie éclatée est définie par un profil fermé, généralement une spline. Les utilisateurs peuvent entrer une profondeur précise ou référencer un lieu dans une autre vue pour spécifier une profondeur.

Vues en coupe

En ce qui concerne l'aire de la section transversale d'un objet, la projection orthographique de la section transversale de cet objet est égale à son aire globale. Un cylindre de hauteur h et de rayon r, par exemple, a lorsqu'il est vu dans une direction orthogonale et le long de son axe central.

Agrandissement partiel

L'utilisation de vues partielles dans la documentation de dessin technique facilite la fourniture des détails nécessaires sur les pièces. La plupart du temps, il est plus facile d'afficher plus de détails sur une pièce lorsque vous utilisez des vues partielles de la pièce.

Plans d'assemblage

Les ingénieurs commettent souvent l'erreur d'essayer d'incorporer toutes les informations sur chaque pièce individuelle dans un dessin d'assemblage. Cela peut être évité si vous gardez à l'esprit que le but de ces dessins techniques est de faciliter le processus d'assemblage.

Pour ce faire, vous pouvez utiliser des outils tels que les vues en coupe, les pièces numérotées, les dimensions générales, les coupes et les vues de détail (ou gros plans).

Quelle que soit la méthode de fixation, il doit être évident où chaque composant va et comment il est fixé. Dans votre intérêt, assurez-vous que la nomenclature contient des informations précises sur les numéros de pièces, les noms et les quantités. Tout cela vous aidera à concevoir des dessins d'assemblage qui rendront vos projets dans l'atelier d'usinage plus efficaces.

4 erreurs courantes dans le dessin technique

1. Dimensions marquées incomplètes, désordonnées, omission et marquage répété.

(1) Les dimensions importantes des pièces doivent être marquées directement.

(2) Éviter l'apparition de cotes fermées.

(3) Marquez la taille pour faciliter le traitement et la mesure.

2. Afficher les erreurs. Les vues sont mal placées ou ne correspondent pas les unes aux autres et n'expriment pas clairement l'intention de conception.

3. Les exigences de précision dimensionnelle de la pièce sont élevées, mais la tolérance dimensionnelle n'est pas marquée, ce qui entraîne d'importantes erreurs d'usinage et des chutes de pièces.

4. Les exigences techniques des pièces (y compris les tolérances dimensionnelles, les tolérances de forme, la rugosité de surface) ne sont pas marquées par la normalisation.

Conclusion

Pour les concepteurs, les ingénieurs et les machinistes, les dessins techniques sont l'un des meilleurs moyens de communiquer des idées et des perspectives.

Les concepteurs et les ingénieurs dessinent clairement les caractéristiques des pièces et communiquent les informations importantes par le biais de dessins pour aider les fournisseurs à capturer avec précision les informations clés, à comprendre l'intention de conception et à développer des solutions d'usinage.

Chez WayKen, nos ingénieurs et machinistes expérimentés peuvent analyser tous les aspects des dessins techniques et donner des commentaires DFM en temps opportun pour vous assurer de toujours obtenir les meilleures pièces usinées. Téléchargez vos fichiers CAO et obtenez un devis dès aujourd'hui !
