Sélection de la bonne géométrie de pointe de fraise à chanfreiner

Une fraise à chanfreiner ou une fraise à chanfreiner peut être trouvée dans n'importe quel atelier d'usinage, atelier d'assemblage ou garage d'amateur. Ces fraises sont des outils simples qui sont utilisés pour chanfreiner ou biseauter n'importe quelle pièce dans une grande variété de matériaux. Il existe de nombreuses raisons de chanfreiner une pièce, allant de l'écoulement et de la sécurité des fluides à l'esthétique de la pièce.

En raison de la diversité des besoins, les fabricants d'outils proposent de nombreux angles et tailles différents de fraises à chanfreiner, ainsi que différents types de géométries de pointe de fraise à chanfreiner. Harvey Tool, par exemple, propose 21 angles différents par côté, allant de 15° à 80°, un nombre de cannelures de 2 à 6 et des diamètres de tige allant de 1/8" à 1 pouce.

Après avoir trouvé un outil avec l'angle exact qu'il recherche, un client peut avoir à choisir une certaine pointe de fraise à chanfrein qui conviendra le mieux à son opération. Les types courants de pointes de coupe à chanfrein comprennent la coupe pointue, à bout plat et en bout. Les trois types de pointes de fraise à chanfreiner suivants, proposés par Harvey Tool, ont chacun un objectif unique.

Fraises à chanfreiner pointues et plates

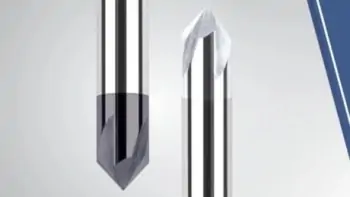

Trois types de fraises à chanfreiner Harvey Tool

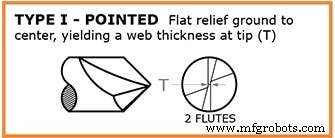

Type I :pointu

Ce style de fraise à chanfreiner est la seule option Harvey Tool qui arrive à une pointe acérée. La pointe pointue permet à la fraise de fonctionner dans des rainures, des fentes et des trous plus petits, par rapport aux deux autres types. Ce style permet également une programmation et des touches plus faciles, car le point peut être facilement localisé. C'est grâce à sa pointe que cette version de la fraise a la plus grande longueur de coupe (avec l'outil arrivant à un point fini), par rapport à l'extrémité plate des autres types de fraises à chanfrein. Avec seulement une option à 2 dents, il s'agit de la version la plus simple d'une fraise à chanfreiner proposée par Harvey Tool.

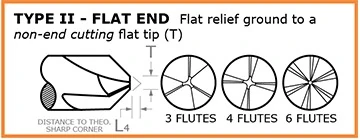

Type II :extrémité plate, coupe sans extrémité

Les fraises à chanfreiner de type II sont très similaires au style de type I, mais présentent une extrémité meulée jusqu'à une pointe plate et non coupante. Cette "pointe" plate supprime la partie pointue du chanfrein, qui est la partie la plus faible de l'outil. En raison de ce changement dans la géométrie de l'outil, cet outil reçoit une mesure supplémentaire de la longueur de l'outil s'il arrivait à un point. Cette mesure est connue sous le nom de "distance à l'angle vif théorique", qui aide à la programmation de l'outil. L'avantage de l'extrémité plate de la fraise permet désormais d'avoir plusieurs cannelures sur le profil conique de la fraise à chanfreiner. Avec plus de cannelures, ce chanfrein a amélioré la durée de vie et la finition de l'outil. La pointe de coupe plate et sans extrémité limite son utilisation dans les fentes étroites, mais un autre avantage est un angle de profil inférieur avec une meilleure vitesse angulaire à la pointe.

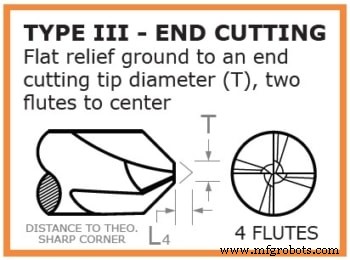

Type III :bout plat, coupe en bout

Les fraises à chanfreiner de type III sont une version améliorée et plus avancée du style de type II. Le type III dispose d'une pointe plate avec 2 flûtes se rencontrant au centre, créant une version capable de couper au centre du couteau de type II. La géométrie de coupe centrale de cette fraise permet de couper avec sa pointe plate. Cette coupe permet à la fraise à chanfrein de couper légèrement du haut d'une pièce jusqu'au bas de celle-ci, plutôt que de laisser de la matière derrière lors de la coupe d'un chanfrein. Il existe de nombreuses situations où le mélange d'un mur et d'un sol coniques est nécessaire, et c'est là que ces fraises à chanfreiner brillent. Le diamètre de la pointe est également maintenu à une tolérance serrée, ce qui facilite considérablement sa programmation.

En conclusion, il peut y avoir de nombreuses fraises adaptées à un seul travail, et vous devez vous poser de nombreuses questions avant de choisir votre outil idéal. Choisir le bon angle revient à s'assurer que l'angle sur la fraise à chanfreiner correspond à l'angle sur la pièce. Il faut également faire attention à la façon dont les angles sont appelés. L'angle est-il un "angle inclus" ou un "angle par côté ?" L'angle est-il appelé hors de la verticale ou de l'horizontale ? Ensuite, plus le diamètre de la tige est grand, plus le chanfrein est fort et plus la longueur de coupe est longue, mais maintenant, les interférences avec les murs ou les fixations doivent être prises en compte. Le nombre de flûtes dépend du matériau et de la finition. Les matériaux plus tendres ont tendance à vouloir moins de cannelures pour une meilleure évacuation des copeaux, tandis que plus de cannelures aideront à la finition. Après avoir abordé chacune de ces considérations, le style de chanfrein correct pour votre travail devrait être très clair.
