Module caméra :problèmes de qualité courants et leurs contre-mesures

L'appareil photo est un élément central des appareils tels que les téléphones portables et la dashcam. Alors, comment pouvez-vous garantir la qualité d'un module de caméra qui finira par faire partie de votre produit ? Le meilleur moyen est deretracer à son processus de fabrication.

Dans cet article, nous concluons quelques problèmes courants qui peuvent survenir dans le processus de fabrication du module de caméra. Ainsi, vous aurez une meilleure idée des domaines auxquels accorder plus d'attention.

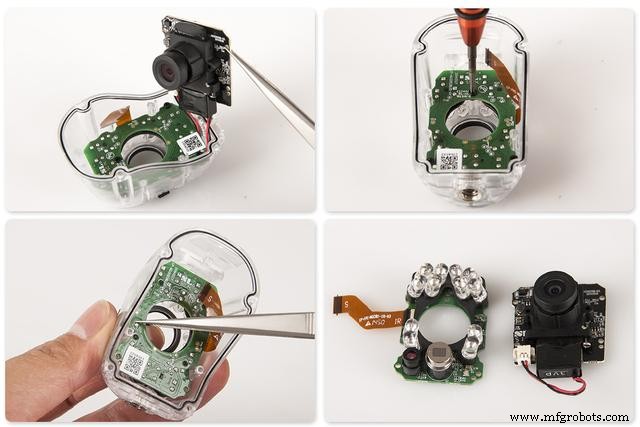

Avant de commencer, examinons simplement le processus de fabrication.

Il y a principalement 6 étapes :

1) SMT (technologie de montage en surface);

2) Nettoyage et segmentation;

3) VCM (moteur à bobine mobile) assemblage;

4) Lentille assemblée;

5) Assemblage du module entier et

6) Inspection et mise au point de l'objectif .

Passons maintenant à la question :quels sont les problèmes courants dans le processus de fabrication des modules de caméra et comment pouvez-vous les résoudre ?

1. Image floue

Causes possibles :

• Mise au point inexacte.
• Lentilles desserrées ou distribution de colle imprécise.
• Anomalie du cristallin.

Contre-mesures :

• Contrôle strict de la procédure de mise au point. Vérification ponctuelle pour empêcher les produits défectueux d'entrer dans la procédure suivante.
• Assurez-vous que la torsion du matériau de la lentille est dans la plage requise. Contrôle strict de la procédure de distribution de colle.
• Améliorez l'environnement sans poussière et protection de l'objectif pour éviter les corps étrangers dans l'ouverture.

2. Image de désordre

Causes possibles :

• Mauvais contact parmi les composants.
• Défauts de la procédure SMT.
• Défauts du FPC (circuit imprimé flexible).

Contre-mesures :

• Contrôle strict du processus SMT.
• Vérifiez le FPC, surtout s'il y a un circuit cassé ou pastille de soudure oxydée .

3. Couleur déséquilibrée dans l'image

Causes possibles :

• Capteur défectueux.
• Le capteur ne correspond pas à l'objectif.

Contre-mesures :

• Évaluation détaillée et confirmation à étape d'échantillonnage .
• Collaborez avec les fabricants de capteurs et d'objectifs pour résoudre le problème.

4. Coin sombre dans l'image

Causes possibles :

• FOV (champ de vision) de l'objectif n'est pas compatible avec l'appareil.
• Le capteur ne correspond pas à l'objectif.
• Défauts de SMT ou FPC.
• Échec de l'assemblage de l'objectif.

Contre-mesures :

• Laisser une fenêtre plus grande sur l'appareil pour l'objectif ou utilisez un objectif plus petit .
• Changer d'objectif ou bloquer le coin sombregrâce à un logiciel .
• Vérifiez le matériau du SMT et du FPC ainsi que les trous de positionnement et les intervalles sur ceux-ci.
• Lors du processus d'assemblage de la lentille, examinez si la lentille se déforme.

5. Taille non standard

Causes possibles :

• Matériaux de taille non standard.
• Causé par le processus de fabrication.

Contre-mesures :

• Examinez la taille des matériaux et demandez aux fournisseurs de contrôler la qualité.
• Avant la production en série, effectuez un FAI (inspection du premier article), pour s'assurer que les matériaux de chaque pièce sont conformes à la norme.

6. Lentille tombant

Causes possibles :

• Adhésif époxy défectueux.
• FPC défectueux.
• Défauts du processus de cuisson.

Contre-mesures :

• Prendre un FAI. Vérifiez s'il y a des taches sur le FPC qui causent la mauvaise adhérence.
• Assurez-vous des paramètres de cuisson sont corrects, y compris l'heure, la température, etc.

7. Apparence défectueuse

Causes possibles :

• Matériel défectueux.
• Défauts du processus de fabrication.

Contre-mesures :

• Renforcer l'examen de l'apparence du matériel.
• Prévenir les dommages aux matériaux tout au long du processus de production.

Cela conclut ce que nous avons à dire dans ce post. N'hésitez pas à nous faire savoir si vous souhaitez en savoir plus ou si vous avez des questions sur le module de caméra.
