Détecteur de portée à ultrasons avec Arduino

À propos de ce projet

Détecteur de portée à ultrasons avec Arduino utilisant le capteur à ultrasons SR04

Il s'agit d'un projet préliminaire qui vous guidera à travers les étapes que j'ai suivies pour connecter le CAPTEUR ULTRASONIQUE SR04 et le faire fonctionner avec l'Arduino.

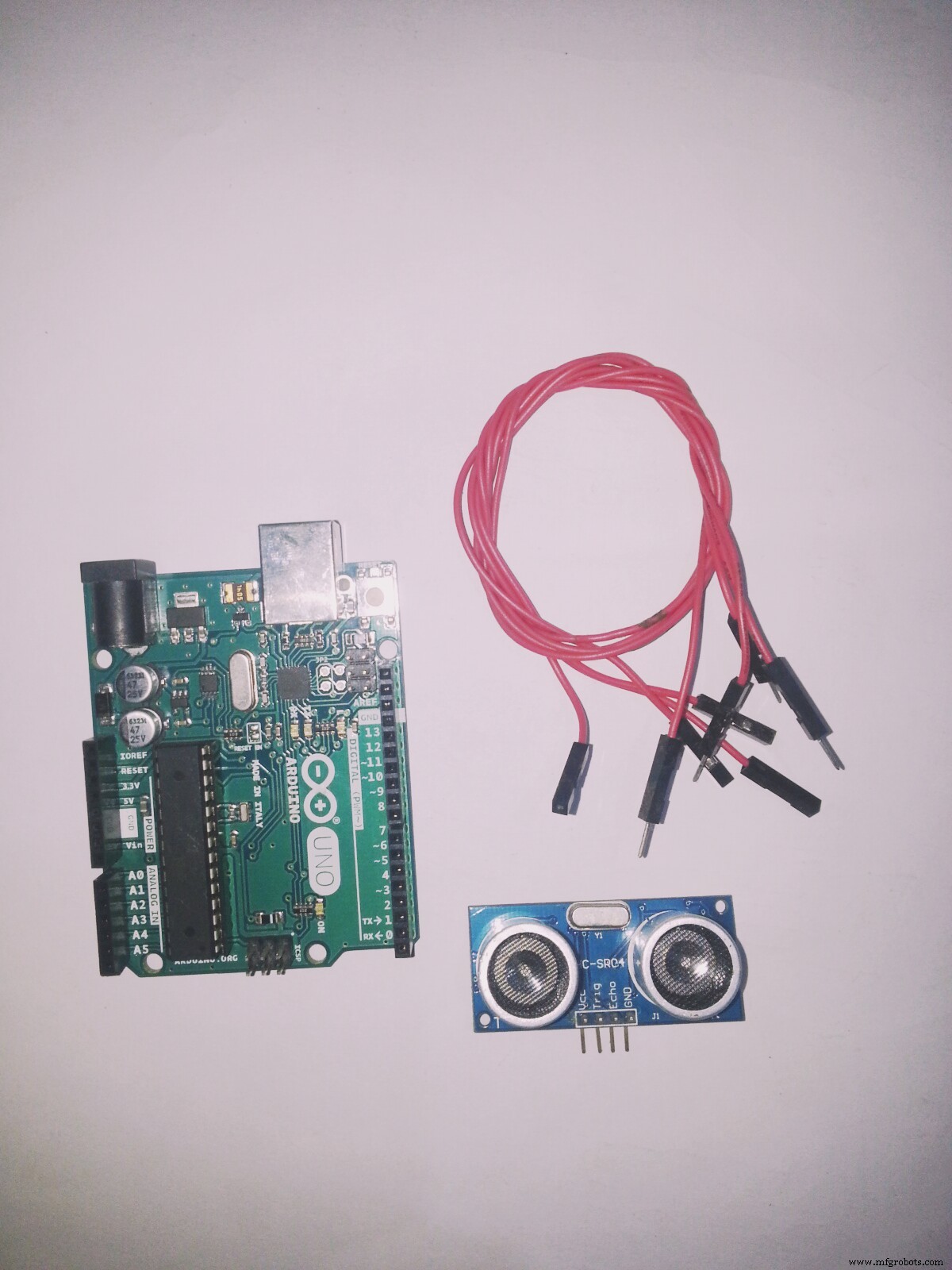

Étape 1 : liste des pièces

• Arduino Uno ou compatible

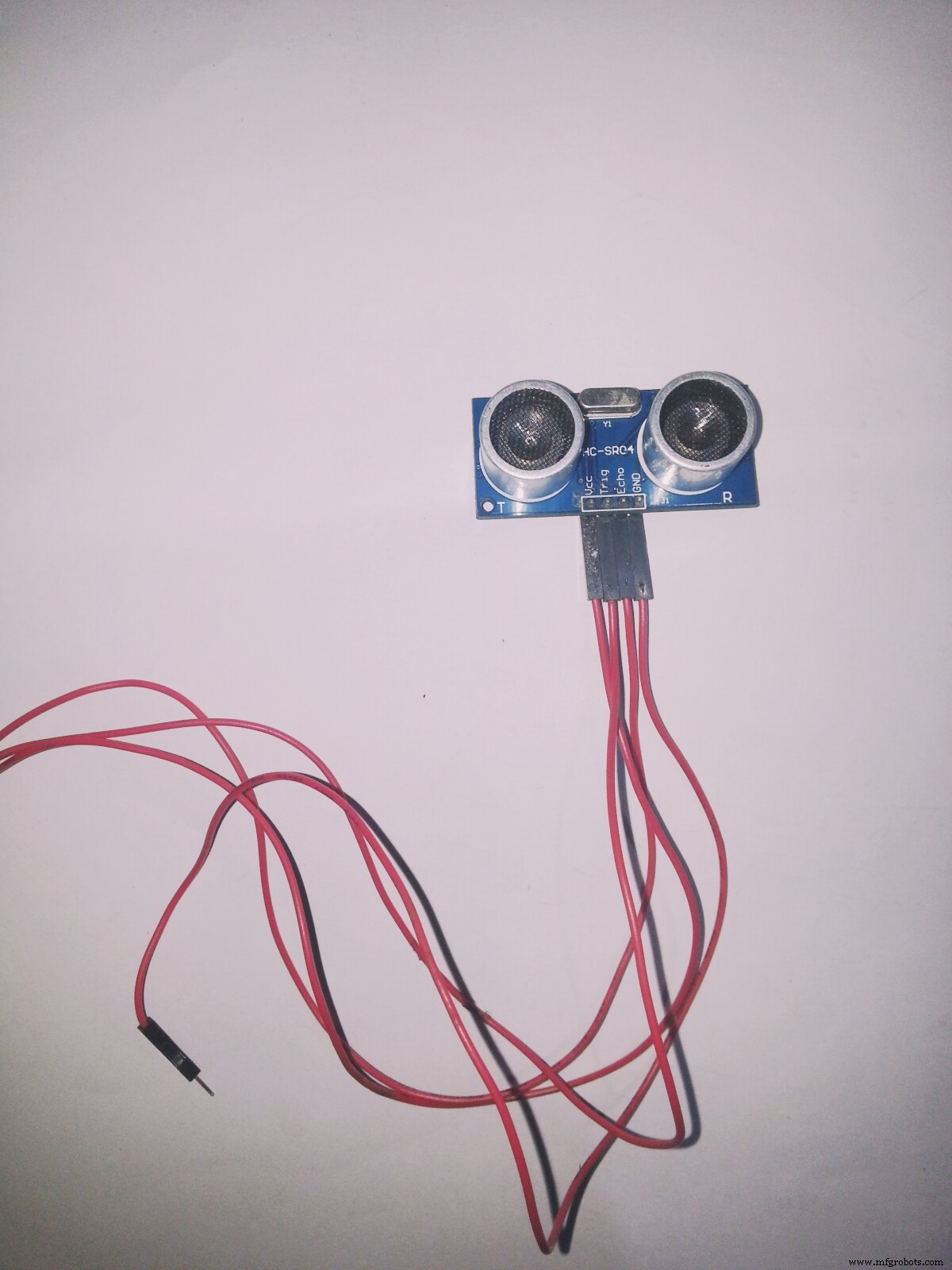

• Capteur à ultrasons SR04
• Quatre fils de connexion mâle-femelle

Allons-y !

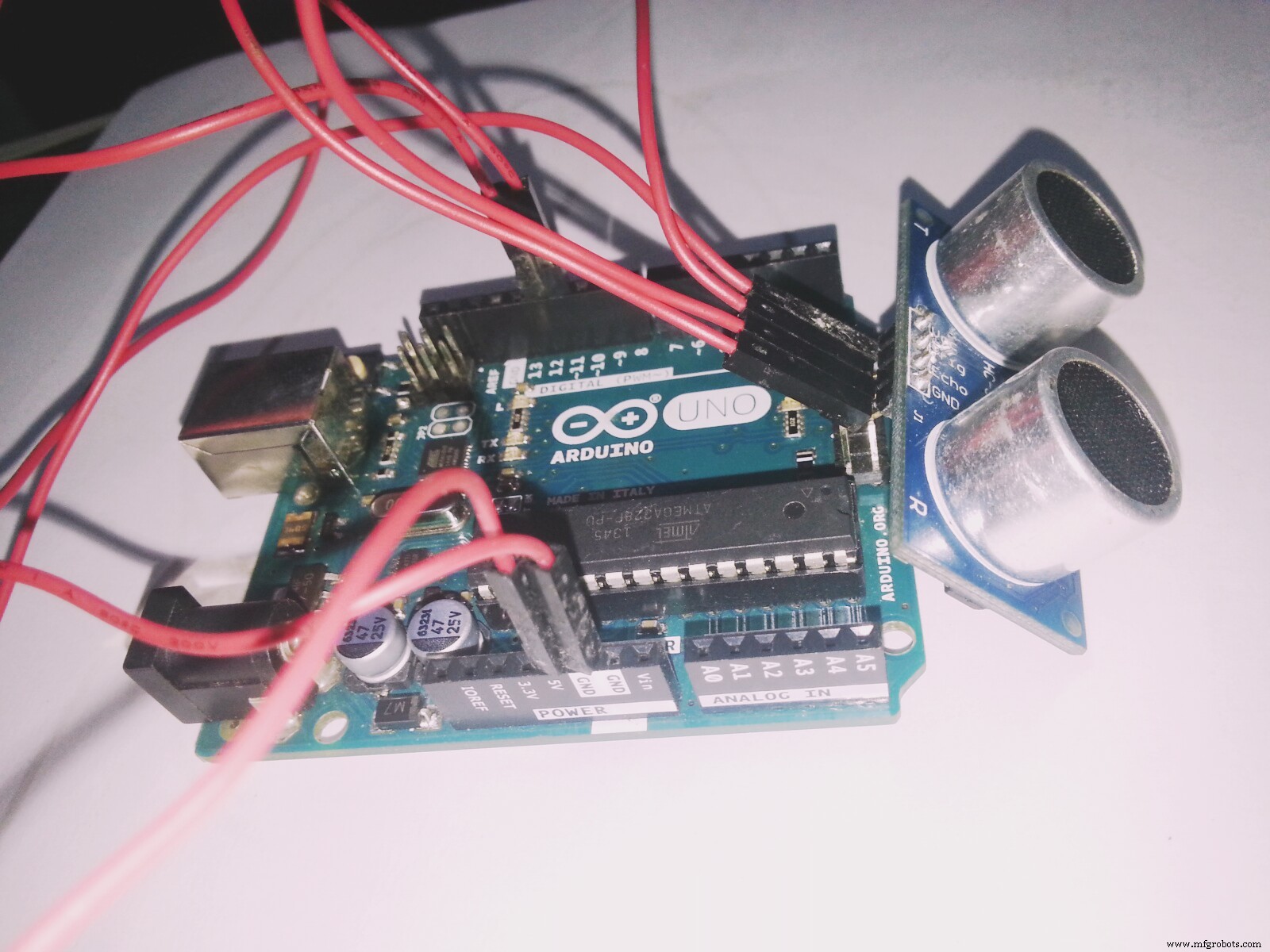

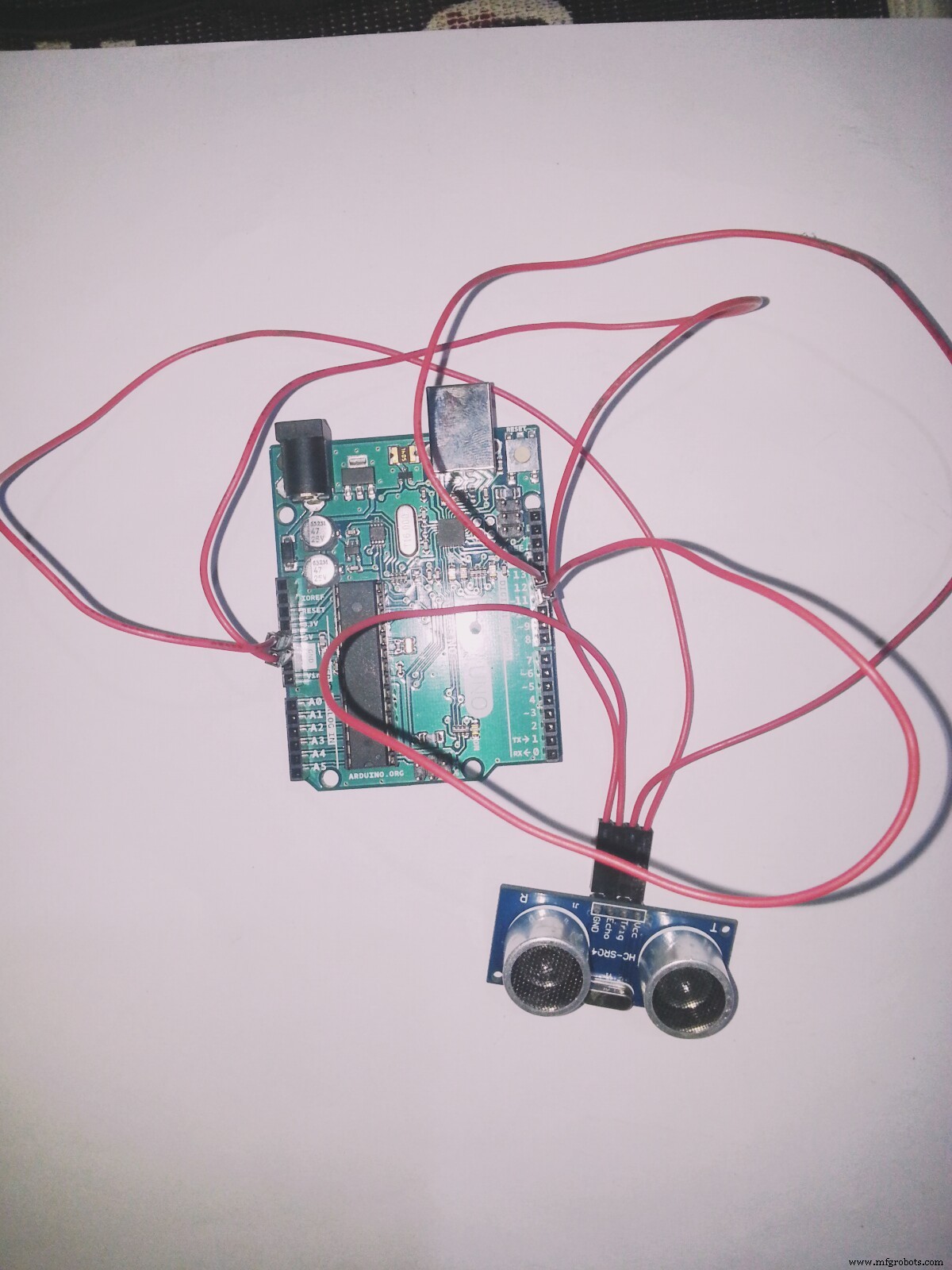

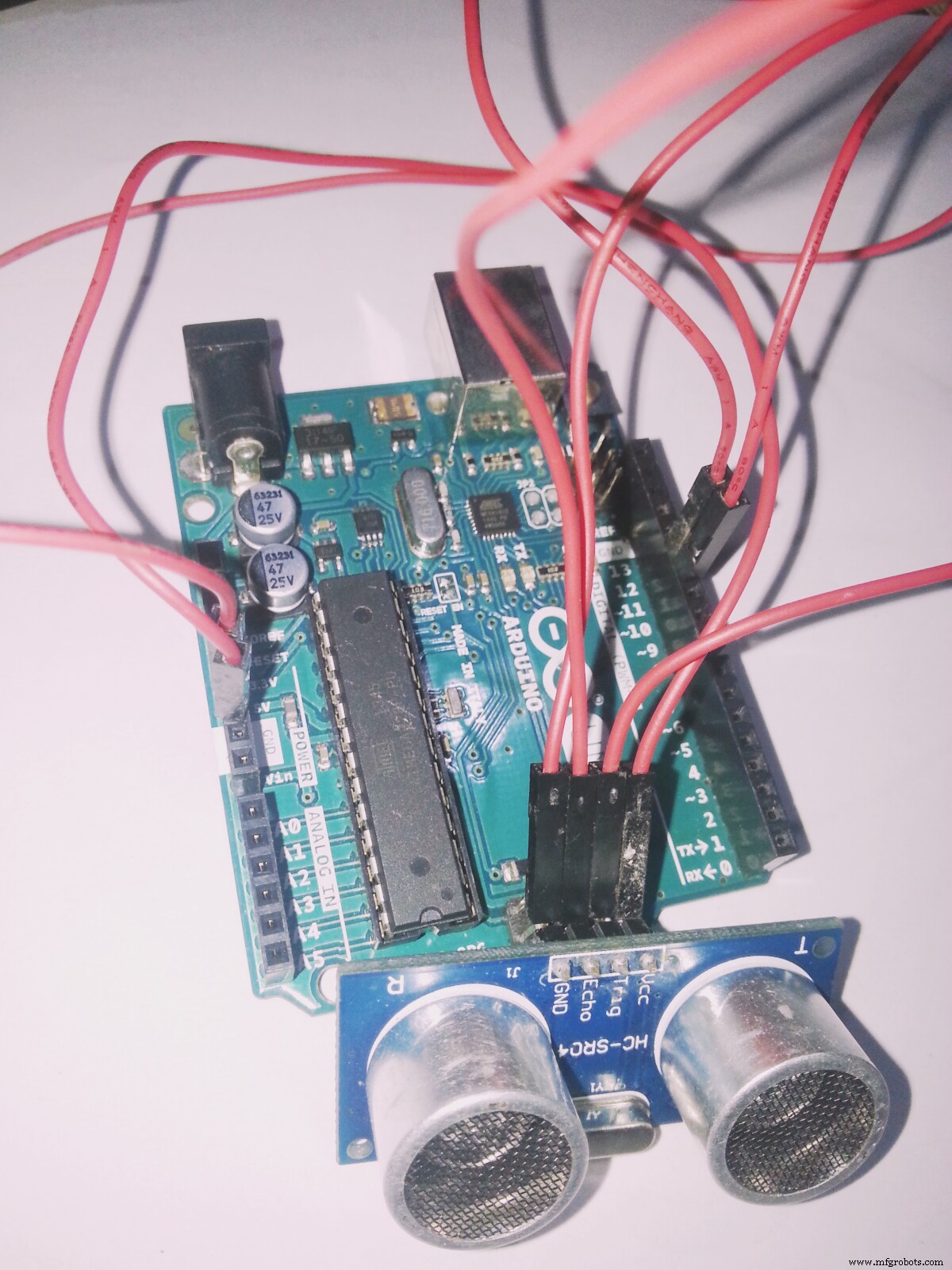

Étape 2 :connexion du capteur à ultrasons SR04 à l'Arduino

• Broche VCC vers l'Arduino 5v
• Broche GND vers l'Arduino GND
• Broche TRG vers la broche numérique Arduino 12
• Broche ECHO vers la broche Arduino Digital 11

C'est tout le câblage dont vous avez besoin.

Étape suivante, chargez la bibliothèque de logiciels et les croquis.

Étape 3 :Téléchargez la bibliothèque SR04 et installez-la sur Arduino IDE

Vous devez télécharger une autre bibliothèque pour que l'Arduino communique avec le capteur SR04. Le capteur que j'ai obtenu n'était accompagné d'aucune documentation, alors j'ai cherché sur Google jusqu'à ce que je trouve une bibliothèque qui fonctionne.

Téléchargez la bibliothèque, décompressez-la et installez-la dans l'IDE Arduino. Placez-le dans votre dossier de bibliothèques Arduino et redémarrez l'IDE Arduino. Pour plus de commodité, j'ai inclus le fichier dans la section des fichiers ci-dessous,

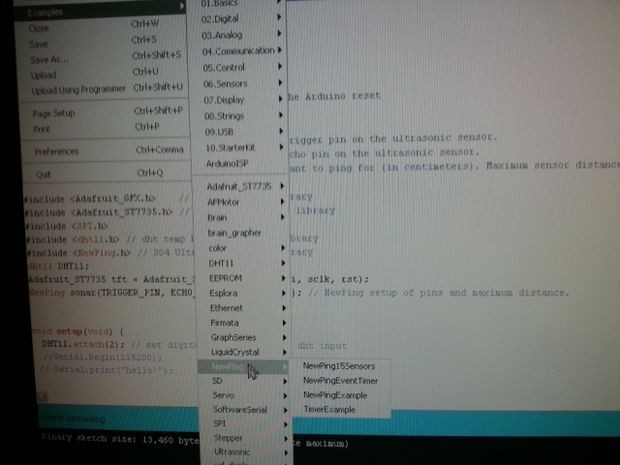

• Vous devriez maintenant pouvoir voir la bibliothèque et les exemples dans sélectionnez Fichier> Exemples> NewPing> NewPingexample sketch chargez le sketch sur votre Arduino.
• Si vous avez réussi à installer les bibliothèques et à charger le sketch NewPingexample, compilez le sketch en cliquant sur le bouton de vérification et assurez-vous qu'il n'y a pas d'erreurs.

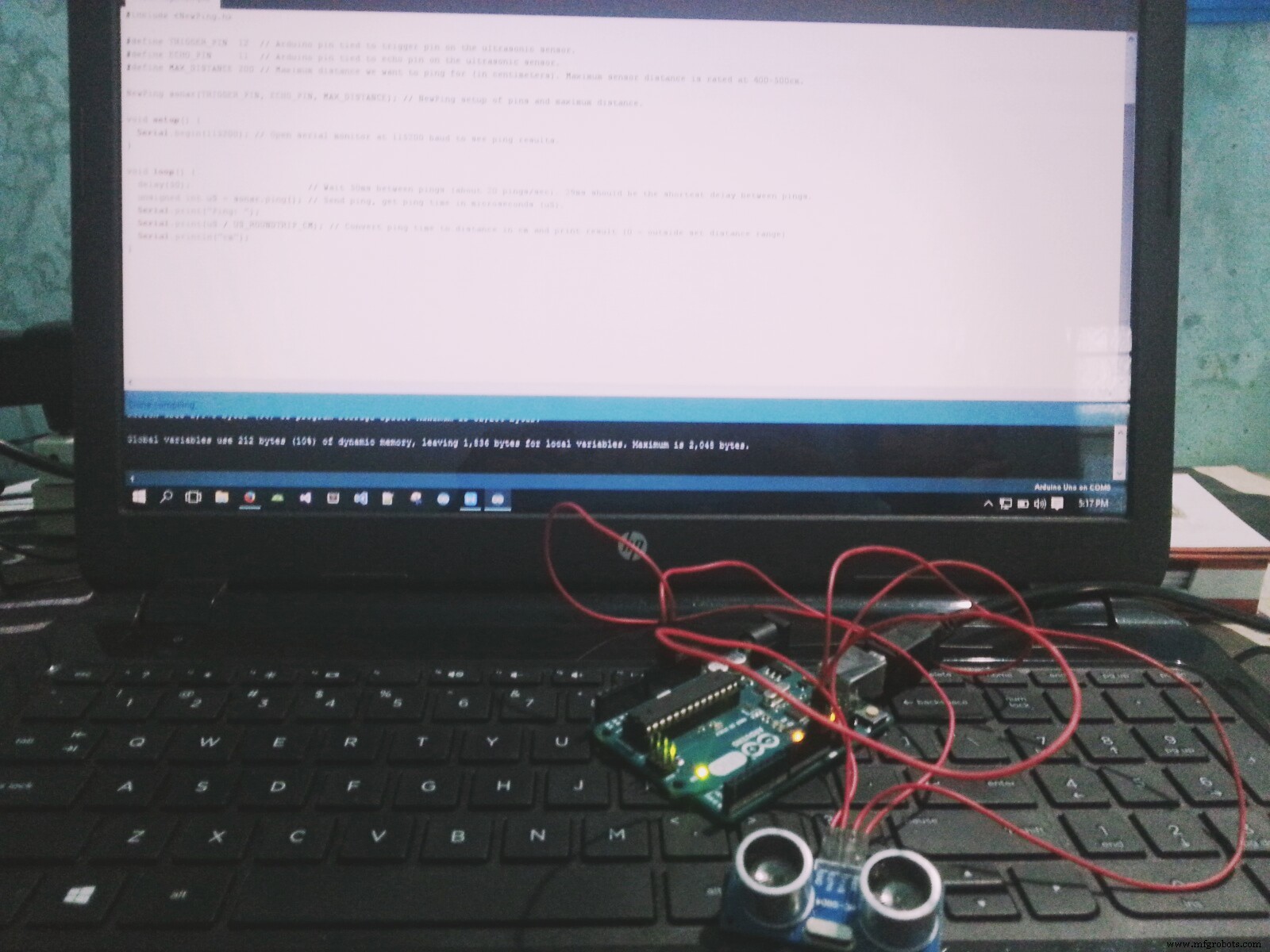

Il est temps de connecter votre Arduino à votre PC à l'aide du câble USB. Cliquez sur le bouton de téléchargement pour télécharger le croquis sur l'Arduino.

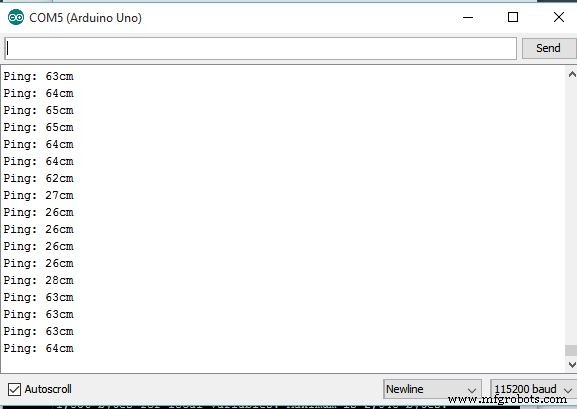

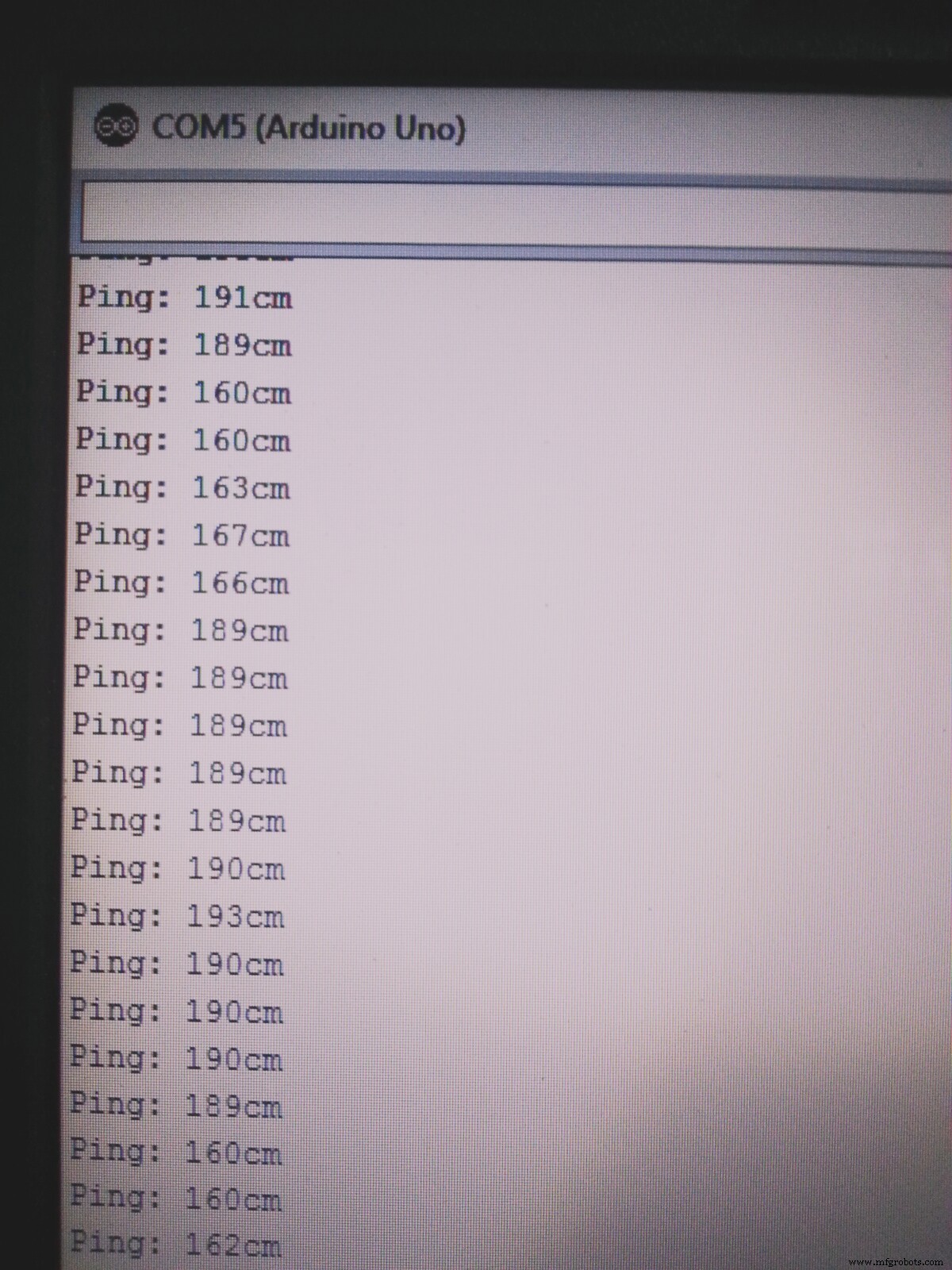

Une fois téléchargé sur l'Arduino, ouvrez le moniteur série et vous devriez voir le flux de données de distance provenant du capteur,

Cliquez ici pour télécharger la bibliothèque.

Pour obtenir toutes les ressources.

Merci !

Code

• NewPing.zip

NewPing.zipC/C++

Aucun aperçu (téléchargement uniquement).

Schémas
