Conception de boîtiers étanches dans la fabrication de produits

Bien que l'eau soit la vie, en avoir autour de certains produits, en particulier les produits électroniques, est quelque chose que les fabricants détestent. L'environnement immédiat de nombreux produits exige que les produits soient robustes et étanches. Par conséquent, vous pouvez voir des fabricants utiliser des conceptions de boîtiers étanches dans leur processus de fabrication.

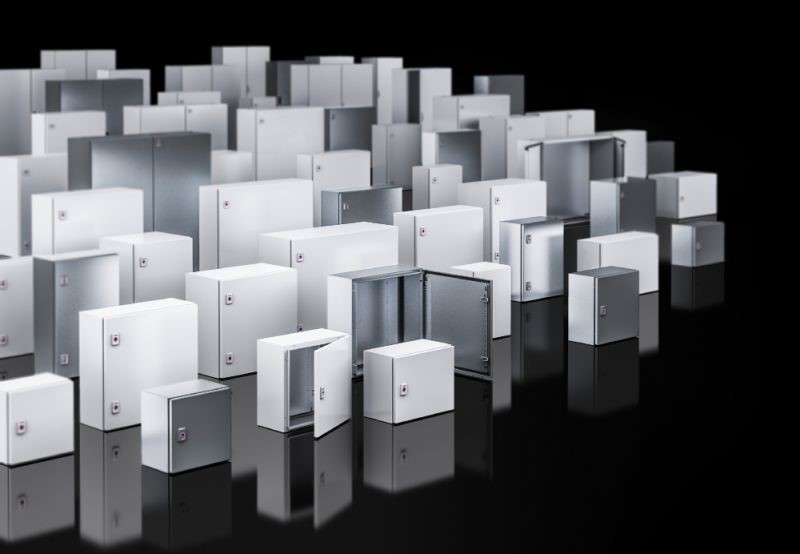

La conception d'un boîtier étanche implique de comprendre de nombreuses choses. En tant que profane ou débutant dans ce secteur, vous devez connaître les systèmes de notation, comment fabriquer une enceinte étanche et les matériaux nécessaires. Par conséquent, cet article présenterait les facteurs mentionnés précédemment. Vous devriez continuer à lire pour vous familiariser avec le fonctionnement du système de notation, la conception du joint de fermeture étanche et la façon de créer un joint étanche.

Comment le degré d'étanchéité est-il divisé ?

Le système de notation est un terme qui qualifie de nombreux produits électroniques en fonction de leur robustesse. En ce qui concerne ce matériau, il est idéal de les diviser en fonction de leur capacité d'étanchéité. Sans le système de notation, l'utilisation des propriétés de robustesse et d'étanchéité est un simple terme de marketing. Par exemple, il est impossible de savoir dans quelle mesure un produit peut résister à l'eau lorsqu'il est immergé. Cependant, avec un système de notation, vous pouvez connaître l'étendue de ces propriétés. Les deux systèmes d'évaluation populaires dont nous parlerons sont les systèmes d'évaluation IP et NEMA.

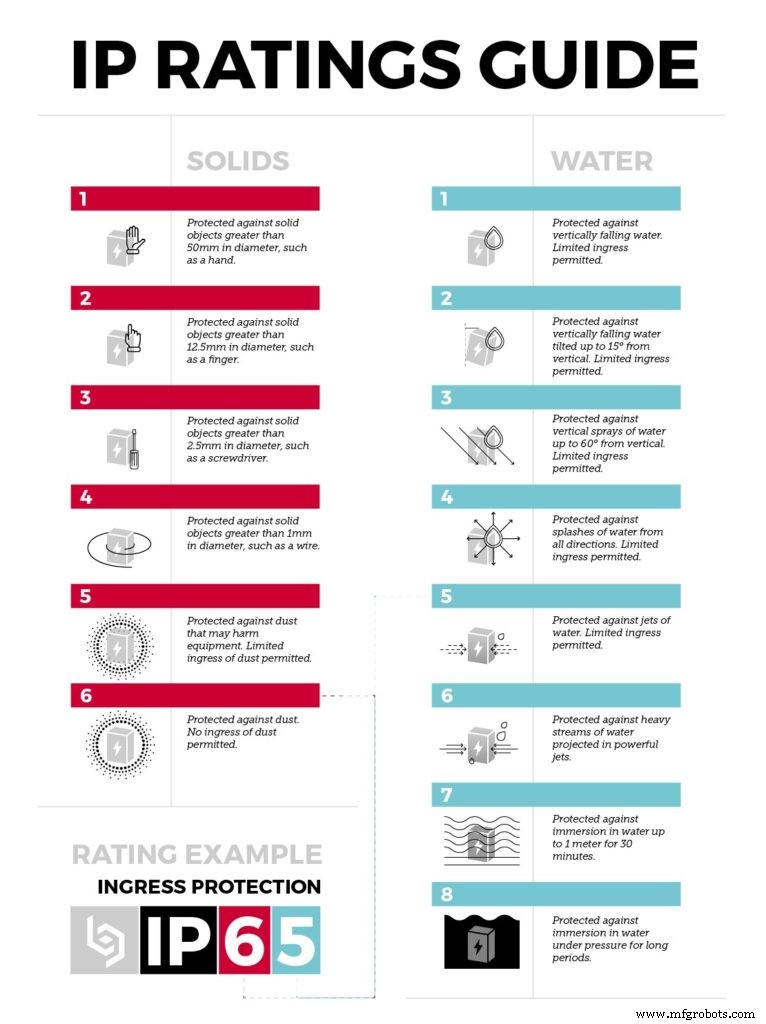

Système d'évaluation IP

Les personnes utilisant des produits électroniques connaissent le système d'évaluation IP. Il est fort possible d'avoir vu une inscription sur leur appareil avec IPxx. Cette inscription est ce que les fabricants utilisent pour juger si la conception d'un joint hydraulique de produit électronique est efficace et l'étendue de son efficacité.

L'indice IP correspond aux indices de protection contre les infiltrations (IP) et, dans l'exemple ci-dessus, il comporte deux lettres, "IP" et deux chiffres, par exemple, IP67. Le premier chiffre indique la protection contre les objets physiques tels que la poussière et la saleté. Le deuxième chiffre indique la protection contre un environnement liquide.

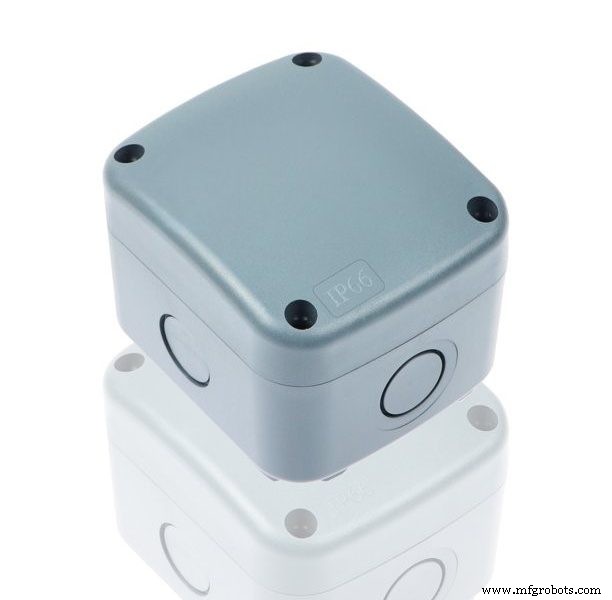

Plus l'indice IP est élevé, meilleure est la conception de l'étanchéité. Par exemple, un produit avec un indice IP32 a une protection moindre par rapport au même produit avec un indice IP67.

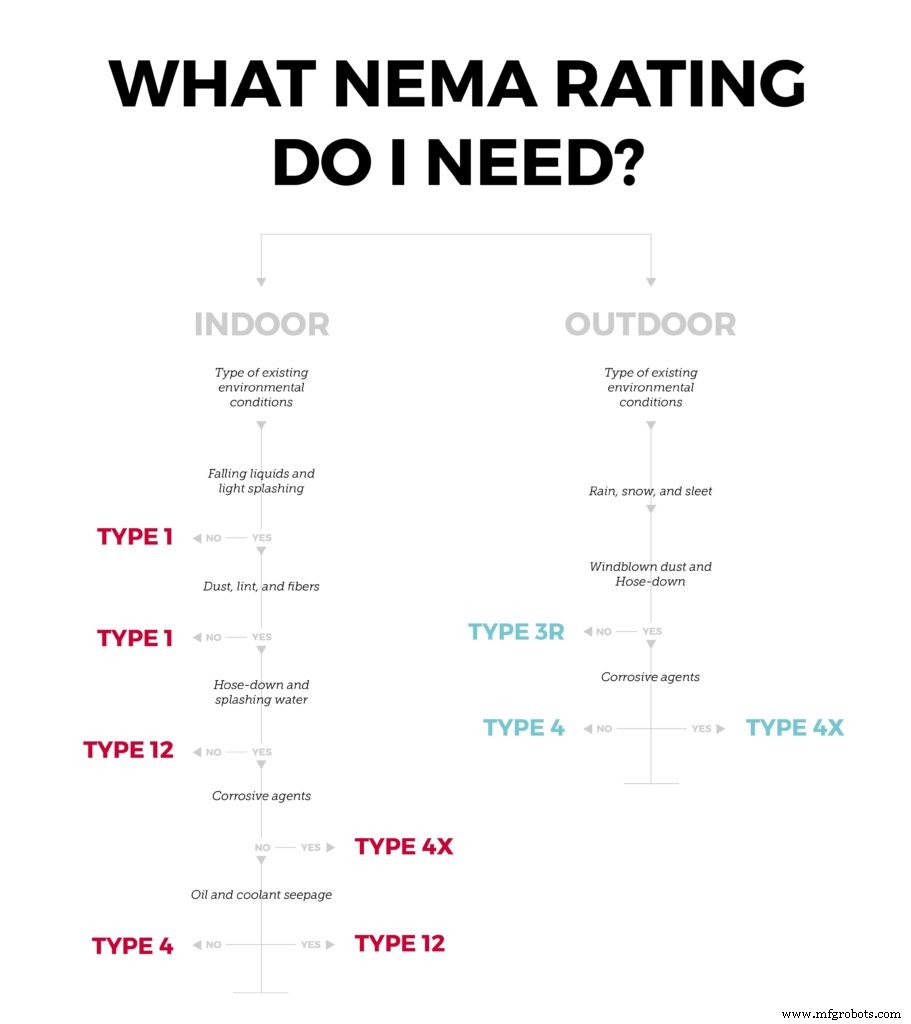

Système d'évaluation NEMA

NEMA est l'acronyme de National Electrical Manufacturer Association, et son système d'évaluation indique également le degré de protection d'un produit. Contrairement au système d'évaluation IP, le système d'évaluation NEMA est principalement destiné aux produits industriels. Le système d'indice IP estime la protection d'un produit contre l'eau et les paramètres physiques tels que l'eau et la poussière. Cependant, le système de notation NEMA va un peu plus loin car il traite de l'exposition à des paramètres tels que la glace, les corrosifs, l'huile.

Avant d'utiliser le système d'évaluation NEMA, vous devez savoir ce qui suit :

• Que le produit soit d'intérieur ou d'extérieur
• Exposition des éléments
• S'il sera arrosé
• S'il existe un risque d'exposition à des agents corrosifs, de l'huile et du liquide de refroidissement

Le système de notation NEMA peut être en termes d'utilisation intérieure et extérieure. Pour une utilisation en intérieur, nous avons une note de 1 à 13, qui montre une augmentation du degré de protection contre la poussière et les chocs électriques, c'est-à-dire que plus vous montez, meilleure est la protection. Pour une utilisation en extérieur, nous avons NEMA 3, 3R et 3S. NEMA 4 est utilisé pour les produits utilisés dans des conditions telles que l'eau à haute pression.

Boîtier étanche Conception du sceau

L'utilisation d'une conception de joint d'eau implique de comprendre les différentes façons de faire avancer les choses. Vous trouverez ci-dessous quelques façons de créer un joint étanche.

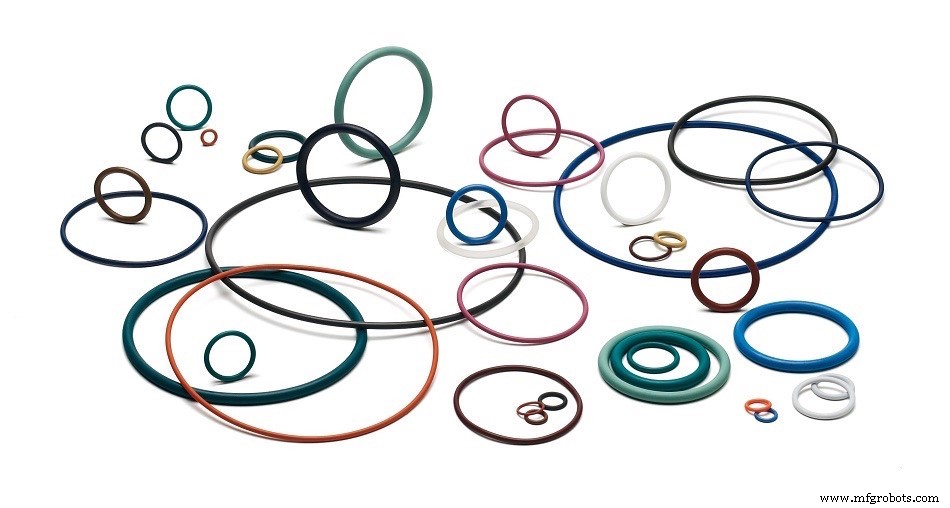

Joints toriques

Les joints toriques sont importants dans la conception des joints d'eau et aussi pour réparer des choses. Ils sont très populaires, ce qui montre qu'ils sont largement utilisés. Ils ont une forme mais sont disponibles en différentes tailles. Un joint torique a deux nombres qui indiquent son diamètre intérieur et son diamètre extérieur. Les joints toriques sont faciles à installer et existent en deux types :les joints toriques statiques et les joints toriques dynamiques.

· Joints toriques statiques

Si votre conception de joint hydraulique est destinée à des produits circulaires, l'utilisation d'un joint torique statique est idéale. Les joints toriques statiques sont des joints d'étanchéité qui empêchent les parties du presse-étoupe d'accouplement de se déplacer les unes par rapport aux autres. Par conséquent, il n'y a aucun mouvement sur la surface d'étanchéité.

· Dynamique

Les joints toriques dynamiques, contrairement aux types statiques, se déplacent autour de leurs pièces de presse-étoupe d'accouplement. Par conséquent, le matériau a besoin de plus de lubrification. Les matériaux doivent également être plus résistants que les matériaux utilisés pour fabriquer les joints toriques statiques.

• Différences majeures entre les joints toriques statiques et dynamiques

Comprendre l'utilisation des bagues d'étanchéité statiques ou dynamiques implique de connaître leurs différences. Vous trouverez ci-dessous les principales différences qui vous aident à créer un joint étanche lors de l'utilisation des deux joints.

• Parce que le joint torique dynamique bouge constamment, les matériaux utilisés dans la fabrication doivent être plus résistants.
• Le presse-étoupe à joint torique dynamique doit avoir une finition de surface qui n'a pas de propriétés abrasives. S'ils ont une surface abrasive, cela peut entraîner le développement de l'usure. Ceci n'est cependant pas pertinent dans le cas d'un joint torique statique puisqu'il ne bouge pas.
• Les joints toriques dynamiques nécessitent plus d'entretien que les joints toriques statiques.
• Même si les deux joints ont besoin d'être lubrifiés, les joints toriques dynamiques doivent être davantage lubrifiés.

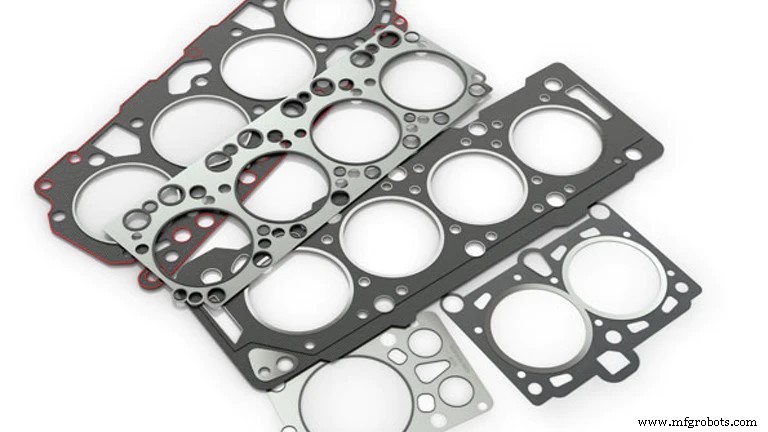

Joint

Un joint en tant que mastic est une colle adhésive, une pâte ou un spray utilisé pour maintenir les joints mécaniques ensemble. Il peut être utilisé avec ou sans d'autres types de produits d'étanchéité, et avec ou sans, il réduit la tendance à la panne mécanique lorsque les pièces se frottent.

Un joint est idéal pour les joints face à face complexes impliquant plusieurs cavités. C'est un domaine dans lequel ils excellent plus que les joints toriques. Cependant, vous devez tenir compte de facteurs tels que la compression, l'épaisseur et les tolérances des joints à assembler pour les utiliser. Généralement, les joints sont personnalisés. Par conséquent, vous n'avez pas à vous soucier des calculs constants.

Bouton

Les boutons sont utilisés dans les pavés directionnels, les déclencheurs, les commutateurs de panneau, et ce sont des scellants idéaux pour ceux qui s'inquiètent de l'interfaçage. Ils sont également bon marché et faciles.

Selon l'usage auquel ils sont destinés, les boutons peuvent être constitués de différents matériaux. Par exemple, pour la conception de boutons étanches à basse pression, des boutons en caoutchouc moulé sont utilisés comme scellant. Cependant, pour une conception de bouton étanche à usage intensif, le bouton peut être fait de matériaux plus durs.

Il existe de nombreuses conceptions de boutons étanches, et ils sont généralement utilisés avec des joints toriques dynamiques. Cependant, il serait préférable de les utiliser avec prudence car de nombreux joints peuvent entraîner une défaillance du joint.

Sélection des matériaux

Connaître et sélectionner les bons matériaux implique de comprendre les facteurs nécessaires que vous devez prendre en compte avant de sélectionner les bons matériaux. ce sera en deux sections. L'un portera sur les facteurs qui facilitent la sélection, tandis que l'autre portera sur les matériaux courants que vous pouvez utiliser.

Facteurs à prendre en compte dans la sélection des matériaux

• Stade de développement

Le stade de développement détermine le matériel que vous utilisez. Par exemple, pendant la phase de développement du prototype, un matériau de bas niveau bon marché est utilisé pour obtenir le bon ajustement, la bonne fonction et l'esthétique. Par conséquent, vous ne vous inquiétez pas de l'efficacité du joint hydraulique et vous apprendrez facilement l'erreur. Vous pouvez ensuite utiliser les matériaux d'origine lorsque vous avez terminé.

• Guide d'utilisation et de conception

Le guide de conception que vous utilisez dans la fabrication du produit détermine le type de matériaux que vous choisissez. Par exemple, la conception de boîtiers de produits à haute pression nécessite un usinage CNC pour contrôler la qualité de la surface.

• Durabilité et environnement

La durabilité a une relation avec l'environnement que le matériau sera utilisé. Pour les environnements nécessitant une grande durabilité, des matériaux de boîtier métalliques étanches doivent être utilisés. La sélection des matériaux dépend également du fait que les matériaux seront utilisés à l'extérieur ou à l'intérieur.

Matériaux couramment utilisés pour les boîtiers étanches

Sur la base des facteurs expliqués ci-dessus, les deux principaux types de matériaux utilisés dans la conception des boîtiers de produits sont les plastiques et les métaux.

Plastiques

Les plastiques sont un choix plus polyvalent comme matériaux de boîtier car ils ont peu d'exigences. Ils sont également résistants à la corrosion et sont utilisés là où les matériaux métalliques peuvent être problématiques. Cependant, ils ne sont pas très solides par rapport aux boîtiers métalliques.

Métaux

Les matériaux courants des boîtiers métalliques étanches sont l'acier, l'aluminium et l'acier inoxydable.

• Acier

L'acier est utilisé lorsqu'il a moins tendance à se corroder. Dans des conditions où il y a un risque élevé de corrosion, l'acier n'est pas idéal car il devient plus sensible à l'état lorsque la surface est endommagée. L'acier est également solide et robuste. Par conséquent, il est idéal pour rendre les boîtiers résistants aux rayures ou pour altérer les propriétés de surface.

• Aluminium

L'aluminium est une meilleure enceinte pour ceux qui recherchent la stabilité en eau salée. Il est résistant à la corrosion et possède de meilleures propriétés physiques. Par exemple, il a un poids léger. Cependant, il n'est pas idéal pour les environnements contenant des alcalis forts car il réagit facilement avec.

• Acier inoxydable

L'acier inoxydable est idéal pour la même situation que celle observée dans l'acier. Cependant, il est mieux adapté aux environnements présentant un risque élevé de corrosion, comme l'eau salée. Ce sont les boîtiers étanches les plus durables, ce qui est évident car ils peuvent durer plus longtemps que d'autres matériaux.

Conseils

La conception de l'étanchéité à l'eau, même s'il s'agit d'un procédé performant, a pour règle d'or la simplicité. Ceci est très important, surtout si vous débutez dans le scellement. Voici quelques conseils qui peuvent vous aider à simplifier votre conception :

C'est mal de sceller complètement quelque chose

Bien que vous souhaitiez peut-être sceller complètement un produit, vous devez savoir que c'est une mauvaise idée. L'étanchéité complète des produits supprime la voie par laquelle la vapeur d'air peut entrer et sortir. Par conséquent, le produit a une forte tendance à exploser en raison du changement de pression d'air.

Profitez des formes circulaires

Les cercles sont l'ouverture la plus simple avec laquelle vous pouvez travailler. La raison en est qu'il existe de nombreux boîtiers étanches que vous pouvez utiliser. Ces boîtiers sont faciles à utiliser, populaires et bon marché. Par exemple, vous pouvez utiliser des joints toriques standard et des joints radiaux robustes pour obtenir une force d'étanchéité uniforme.

Si possible, évitez le scellement complexe

Sauf si cela est nécessaire, vous devez éviter les joints complexes. Il serait préférable de s'assurer que les composants qui doivent être scellés ne sont pas plus de trois. La raison en est que plus le nombre de pièces à sceller est élevé, plus il est difficile d'obtenir une étanchéité uniforme.

Les joints ont besoin de supports

Si vous utilisez un joint autonome, vous devez le soutenir de tous les côtés. Si vous ne le faites pas, vous pouvez avoir une défaillance du joint en raison du jaillissement du joint lorsqu'il sort de la zone de pincement.

Conclusion

Des conceptions de joints d'enceinte étanches sont nécessaires pour les personnes qui ont besoin de produits dotés d'une propriété étanche. En parcourant cet article, vous aurez une compréhension de base du système de notation, de la conception du joint d'eau et de la façon de créer un joint étanche. Avec ces connaissances, vous pouvez fabriquer votre produit étanche. Cependant, pour obtenir le meilleur résultat à bas prix, vous devez utiliser nos services. Téléchargez des fichiers pour obtenir un devis instantané pour votre conception et consultez notre équipe d'assistance pour obtenir des conseils de fabrication. Contact par e-mail :[email protected]

FAQ

Comment fabrique-t-on une enceinte étanche ?

Il existe de nombreuses façons de fabriquer une enceinte étanche. Vous pouvez utiliser des boîtiers tels que des joints toriques et des joints. Vous pouvez également utiliser le surmoulage ou le moulage par injection. Cependant, il peut arriver que vous ayez besoin d'utiliser les deux.

Quel indice IP est résistant aux intempéries ?

Les indices IP considérés comme étanches et généralement utilisés sont IP65, IP66 et IP67. Résistant aux intempéries signifie que vous vous protégez contre une forte teneur en humidité et en éléments physiques. Par conséquent, vous avez besoin d'un indice IP avec la valeur numérique la plus élevée.
