Schéma de circuit de minuterie 1 minute, 5 minutes, 10 minutes et 15 minutes

Schéma du circuit de la minuterie de 1 à 15 minutes, fonctionnement et applications

À l'ère des technologies, tout le monde s'aide de machines pour se simplifier la vie. Les circuits de minuterie facilitent vos tâches quotidiennes de plusieurs façons en les lançant ou en les exécutant dans un intervalle de temps défini. En d'autres termes, si vous recherchez un appareil automatisé pour fonctionner pendant une certaine période de temps et s'éteindre après l'heure souhaitée, ce circuit de minuterie est le meilleur choix à opter.

Dans ce projet, nous utilisons 555 Timer IC pour créer divers circuits de minuterie comme un circuit de minuterie de 1 min, un circuit de minuterie de 5 min, un circuit de minuterie de 10 min et un circuit de minuterie de 15 min. Ici, avec l'aide du circuit intégré de minuterie 555, nous éliminons le besoin d'allumer ou d'éteindre manuellement l'appareil. En outre, 555 Timer est utilisé pour générer une impulsion oscillante. Ce qui signifie que la broche de sortie 3 du 555 Timer IC est à l'état "OFF" pendant un certain temps et revient à l'état "ON" après un intervalle de temps prédéfini. Nous pouvons utiliser ce comportement oscillant de 555 Timer IC pour créer le circuit de minuterie de différents retards. Pour créer le circuit de minuterie pour l'intervalle de temps souhaité, il suffit de modifier la valeur de la résistance R₁ ou Condensateur C₁ .

Nous pouvons utiliser les différents circuits de minuterie d'une temporisation différente pour faire fonctionner une alarme, un appareil, des moteurs, etc. à un certain intervalle de temps. Le rôle principal dans ce circuit est joué par le 555 Timer IC. Nous discuterons de tous les circuits à quatre minuteries (1Min, 5Min, 10 Min et 15 Min timer) un par un tout au long de cet article. Avant cela, prenons une brève idée du 555 Timer IC.

• Article connexe : Comment créer un circuit de clignotement de LED simple à l'aide d'un circuit intégré de minuterie 555

CI de minuterie 555

555 Timer IC est utilisé dans les applications de minuterie, de génération d'impulsions et d'oscillateur. 555 Timer IC peut être principalement configuré dans trois états différents, à savoir le multivibrateur A-Stable, le multivibrateur Mono-Stable et le multivibrateur Bi-Stable.

Voyons le circuit interne du 555 Timer IC pour avoir une meilleure idée de son principe de fonctionnement :

Il y a trois résistances de 5K ohms connectées ensemble en interne. Cela produit un réseau diviseur de tension sur les broches 8 et 1. Les deux comparateurs produisent une tension de sortie qui dépend de la différence de tension à leur entrée. La différence de tension est déterminée par le réseau RC connecté en externe. La sortie des deux comparateurs est connectée à l'entrée de la bascule pour produire une sortie logique "haute" ou "basse" en fonction des états de l'entrée. La sortie de la bascule peut être utilisée pour contrôler un étage de commutation de sortie à courant élevé pour piloter la charge connectée produisant un niveau haut ou bas à la broche de sortie.

• Article connexe :Circuit de commutateur tactile simple utilisant une minuterie 555

Broches de 555 minuterie IC :

• Broche 1 - Masse
• Pin2 – Déclencheur
• Pin3 – Sortie
• Pin4 - Réinitialiser
• Pin5- Tension de commande
• Pin6 - Seuil
• Pin7- Décharge
• Pin8 – Alimentation (4,5 - 15 V)

Applications du circuit intégré de minuterie 555 :

555 Timer IC est un dispositif de synchronisation de précision utile qui produit des impulsions uniques ou en tant qu'oscillateur produisant une chaîne de formes d'onde stabilisées de n'importe quel cycle de service particulier.

• Il peut être utilisé dans des temporisateurs ponctuels ou différés pour produire un délai.
• Il peut être utilisé dans les lampes LED ou flash pour allumer la lampe pendant une durée spécifiée.
• Il peut être utilisé dans la génération de tonalité ou les horloges logiques
• Il peut être utilisé dans les alimentations et les convertisseurs, etc.

• Projet connexe : Conception de circuits imprimés de clignotants à DEL à l'aide d'une minuterie 555. Pas à pas

Composants requis

Collectez les composants mentionnés ci-dessous pour concevoir le circuit de minuterie de durée différente :

• CI de minuterie 555
• DEL
• Condensateur (1 000 μF)
• Résistance variable
• Bouton poussoir
• Résistance
• Alimentation
• Fils de connexion

• Projet connexe : circuit de commutation Clap utilisant la minuterie IC 555

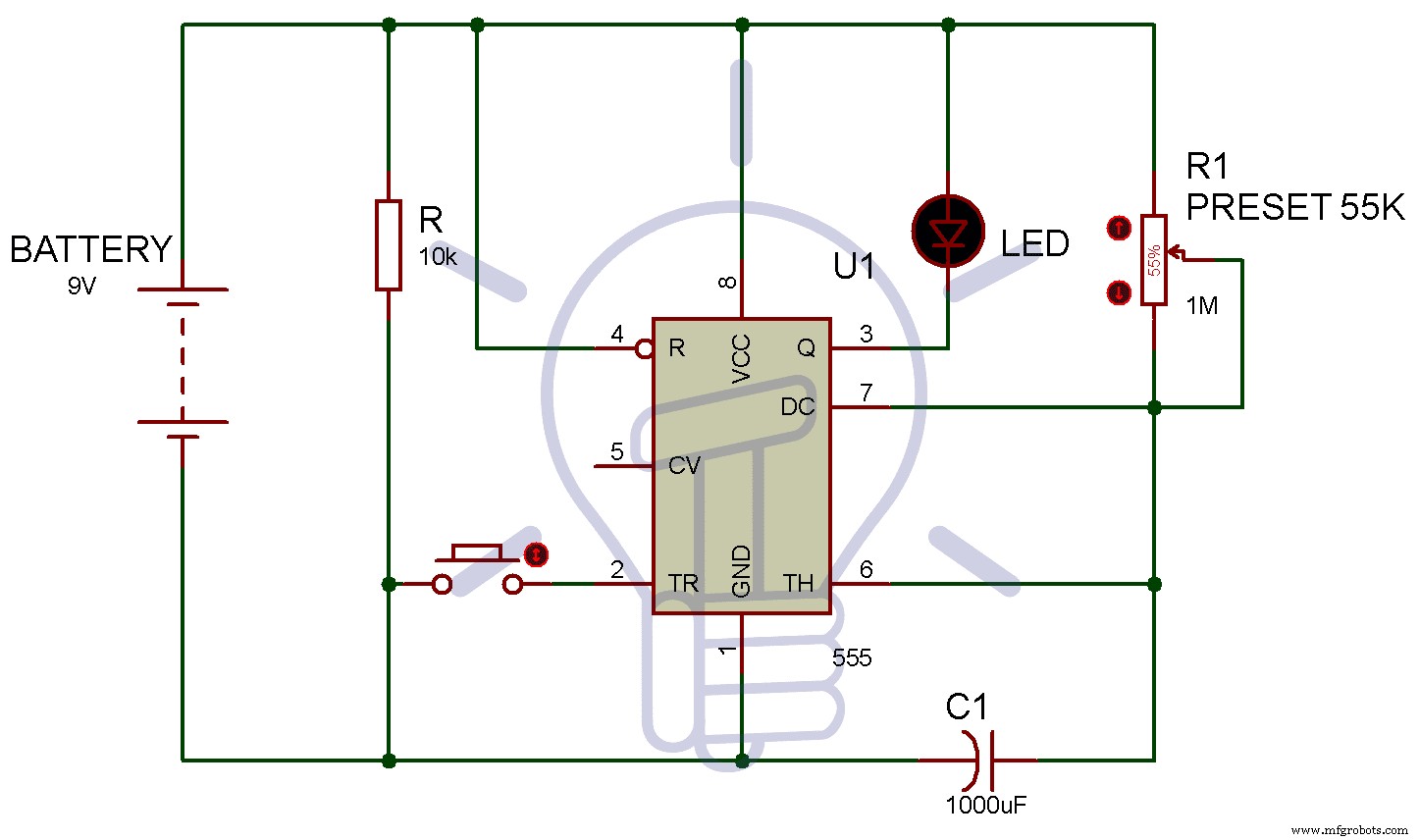

Schéma du circuit



Le schéma de circuit ci-dessus concerne le circuit de la minuterie d'une minute. Pour 5 min, 10 min et 15 min il suffit de changer la valeur de la résistance (R₁ ).

Circuit de minuterie de 1 minute :

Nous devons configurer 555 Timer en mode Mono-Stable pour construire un timer. La minuterie 555 commence à chronométrer lorsqu'elle est allumée. Après une minute de durée, la LED s'allumera automatiquement. Généralement, la durée pendant laquelle la broche 3 du 555 Timer IC restera élevée peut être dérivée par la formule donnée :

T=1.1*R₁ *C₁

Comme indiqué ci-dessus, nous devons modifier la valeur du condensateur ou de la résistance. Maintenant, pour faire un circuit de minuterie de 1 minute, nous pouvons calculer la valeur de la résistance en utilisant la formule ci-dessus :

60 s =1,1 x R₁ x 1000 μf

R₁ =60 / (1,1 x 1000 μF)

R₁ =55K

Par conséquent, réglez la valeur du potentiomètre sur 55k et votre minuterie sera réglée sur 1 minute. Maintenant, vous pouvez facilement utiliser les formules ci-dessus pour déterminer la valeur de la résistance dans un circuit de minuterie de 5 minutes, 10 minutes et 15 minutes.

Remarque :Vous pouvez également utiliser la formule pour créer un circuit de minuterie en modifiant la valeur du condensateur et en rendant la valeur de résistance constante.

• Projet connexe : Projet électronique de contrôle des feux de circulation à l'aide d'une minuterie 555

Circuit de minuterie de 5 minutes :

De même, dans le circuit de la minuterie de 5 minutes, nous utiliserons la formule ci-dessus pour obtenir la résistance exacte de la résistance.

T=1,1* R₁ *C₁

Maintenant, le temps est de 5 minutes et sera égal à (5 x 60) secondes. La valeur du condensateur restera la même pour tout le circuit de la minuterie.

Ici,

T=5*60

C₁ =1000 μF

5*60=1.1*R₁ *1 000 μF

Par conséquent, R₁ =272,7 kohms

Par conséquent, pour concevoir un circuit de minuterie de 5 minutes, modifiez la valeur de la résistance avec 272,7 k ohm. Et, après 5 minutes, la LED s'allumera. Dès que la broche 2 du 555 Timer IC est déclenchée, la minuterie commencera à chronométrer et la LED s'éteindra. Après 5 minutes de durée, la broche 3 du 555 Timer IC redeviendra basse et la LED s'allumera.

Projet connexe : Système de contrôle automatique de l'éclairage public utilisant LDR et transistor BC 547

Circuit de la minuterie de 10 minutes :

Encore une fois, comme indiqué ci-dessus, il vous suffit de modifier la valeur de résistance de R₁ pour concevoir le circuit de la minuterie 10 Min. Ci-dessous le calcul pour trouver la valeur de la résistance :

T=1,1* R₁ *C₁

Maintenant, le temps est de 10 minutes et sera égal à (10 x 60) secondes. La valeur du condensateur restera la même pour tout le circuit de la minuterie.

Ici,

T=10*60

C₁ =1000 μF

10*60=1.1*R₁ *1 000 μF

Par conséquent, R₁ =545,4 kohms

Dans ce cas, la broche 3 du circuit intégré de minuterie 555 redeviendra basse et la LED s'allumera après 10 minutes de temps.

• Projet connexe : Schéma du circuit de l'indicateur de niveau d'eau - utilisant le transistor BC547

Circuit de minuterie de 15 minutes :

Pour régler la minuterie sur 15 minutes, modifiez la valeur de la résistance R₁ , en utilisant la formule ci-dessous :

T=1,1* R₁ *C₁

Maintenant, le temps est de 15 minutes et sera égal à (15 x 60) secondes. La valeur du condensateur restera la même pour tout le circuit de la minuterie.

Ici,

T=15*60

C₁ =1000 μF

15*60=1,1*R₁ *1000 μF

Par conséquent, R₁ =818,2 kohms

Ainsi, en remplaçant la valeur de la résistance par 818,2 k ohms, la LED s'allumera après 15 minutes de durée.

• Projet Electron connexe : Qu'est-ce que les microcontrôleurs ATMega et comment en faire un projet LED ?

Fonctionnement du circuit de minuterie

555 Timer IC fonctionne parfaitement pour générer le délai pour un intervalle particulier. Cependant, pour générer une temporisation de plus de 20 minutes de durée, la minuterie 555 n'est pas très appropriée.

Ici, nous avons utilisé la logique inverse avec LED. Ce qui signifie que chaque fois que la sortie Pin3 du 555 Timer IC est basse, la LED sera allumée.

De même, la LED sera éteinte lorsque la sortie Pin3 du 555 Timer IC est réglée sur High. Dans les calculs ci-dessus, la LED s'allumera après la durée calculée. La sortie Pin3 de 55 Timer sera initialement basse. Dès que le 555 Timer IC est déclenché, il commencera à chronométrer et la LED s'éteindra. Après le délai prédéfini, la LED s'allumera à nouveau car la broche 3 sera à nouveau réglée sur Low.

Ci-dessus, nous avons calculé la valeur de la résistance pour différents circuits de minuterie tels que 1 min, 5 min, 10 min et 15 min.

• Article connexe : Qu'est-ce qu'un capteur ? Différents types de capteurs avec des applications

Application

Les circuits temporisateurs de temporisation différente sont d'une grande utilité dans la vraie vie pour automatiser une action à faire à l'heure souhaitée sans l'intervention d'êtres humains. Parcourez la liste des applications du circuit de minuterie dans la vie de tous les jours.

• Il peut être utilisé dans les véhicules à moteur pour contrôler la vitesse de l'essuie-glace en définissant un temps défini pour que l'essuie-glace soit en action
• Il peut être utilisé dans des appareils pour déclencher automatiquement une alarme après un certain intervalle de temps.
• Il peut être utilisé dans un gradateur de lampe pour allumer automatiquement la LED après un certain intervalle de temps.
• Il peut être utilisé dans le circuit où vous souhaitez produire une opération cyclique
• Dans le refroidisseur d'air, il y a des eaux de pompage vers le tapis en continu. Nous pouvons utiliser le circuit de la minuterie pour éteindre la pompe lorsque les tapis sont mouillés et pour la rallumer lorsque les tapis sont secs.

• Article connexe : Circuit d'alarme de pluie - Projet de détecteur de neige, d'eau et de pluie

Conclusion

Dans la discussion ci-dessus, nous avons conçu les circuits de temporisation de 1 minute, 5 minutes, 10 minutes et 15 minutes à l'aide de 555 Timer IC. Les dispositifs de chronométrage sont d'une grande utilité dans la vie de tous les jours et sont très faciles à concevoir. Nous pouvons compter sur un 555 Timer IC pour générer des retards de 15 à 20 minutes. Nous espérons que vous avez une bonne connaissance du 555 Timer IC et des différents circuits de minuterie qui l'utilisent. Désormais, vous pouvez facilement concevoir les différents circuits de minuterie de 1 minute, 5 minutes, 10 minutes et 15 minutes en utilisant facilement 555 Timer IC.
