CD4049 :Fonctionnalités, applications et schéma de circuit

Aujourd'hui, il n'y a pas de meilleur CI onduleur que le CD4049. Cet inverseur reste un composant crucial dans les circuits logiques et est très fiable. Par exemple, lorsque vous avez besoin de conversions au niveau logique du circuit, votre solution de choix est ce circuit intégré inverseur hexadécimal basé sur la logique CMOS.

De plus, d'autres circuits fonctionnent mieux avec ce circuit intégré inverseur. Au fur et à mesure de votre lecture, nous vous expliquons comment créer divers projets de circuits à l'aide de ce circuit intégré convivial pour les débutants. Par conséquent, avec l'aide de ce manuel, votre processus de construction devient également plus accessible et plus rapide.

1. Caractéristiques du CD4049

La fiche technique du CD4049 répertorie en détail les performances et les composants techniques de ce circuit intégré. Néanmoins, certains d'entre eux sont :

1. Une tension d'alimentation est comprise entre 3 volts et 15 volts.
2. Il a un courant de dissipation élevé et des capacités de source. Pour cette raison, le circuit intégré peut piloter deux charges TTL à l'aide d'une alimentation de 5 volts sur une plage de températures complète.
3. Avec ce circuit vient une fonction de protection d'entrée unique. De plus, il permet une tension d'entrée de grille plus élevée que le Vdd. Par conséquent, cette fonctionnalité empêche les décharges statiques.
4. Le circuit intégré de l'onduleur a des capacités de conversion de niveau logique élevé à bas.
5. En outre, la limite d'entrée maximale est de 1 µA sur une plage de température complète du boîtier de 18 V. À 25 °C, l'entrée maximale est de 100 nA sur 18 V.
6. Il dispose d'un courant de repos de 20 V soigneusement testé.
7. Souvent, ils sont fournis dans un boîtier à 16 broches comme dans SOIC, PDIP, SO et TSSOP.
8. Leurs valeurs paramétriques sont de 5, 10 et 15 volts.

2. Disposition et fonction du brochage IC CD4049

Dans le CD4049 IC, il y a 16 broches/bornes. Ci-dessous, nous avons un aperçu indiquant le code PIN et le nom ainsi que leurs descriptions.

(Un diagramme CMOS CD4049 montrant les 16 broches et leurs noms)

Source :Wikipédia Commons

• Broche 1 - Il s'agit de la borne d'alimentation en tension.
• Les broches 3, 5, 7, 9, 11 et 14 (A, B, C, D, E, F) constituent les broches d'entrée de l'onduleur d'un côté.
• Broches 2, 4, 6, 10, 12 et 15 (G, H, I, J, K, L) :de l'autre côté, vous trouverez ces broches de sortie de l'onduleur.
• Broche 8 - Il s'agit de la borne de terre du CI.
• Broches 13 et 16 - Enfin, ce sont les bornes NC (non connectées).

3. Applications du CD4049

Généralement, il existe différents modes d'applications IC CD4049. Cependant, plus spécifiquement, nous les utilisons pour convertir les niveaux logiques dans un circuit. D'autres fois, ils servent encore à d'autres fins électroniques telles que :

• La composition d'un oscillateur à onde carrée.
• Construire des convertisseurs DTL et TTL
• Pour une utilisation dans un circuit multiplicateur de tension.
• Utile dans la commutation ou dans les circuits ON/OFF.
• Remplit une fonction dans les pilotes source ou récepteur actuels.

(Interrupteur Marche/Arrêt)

4. Construire un circuit simple à l'aide de CD4049

C'est parfois un débat technique sur CD4049 vs CD4049UBE; qui est un meilleur IC?. En vérité, lors de la construction de circuits de fuzz à bruit extrême, il vaut mieux utiliser la version sans tampon.

En standard, il existe des valeurs constantes pour les composants que vous utilisez dans la construction avec ces tampons hexadécimaux. Ensemble, la résistance, R1, et le condensateur, C1, déterminent la fréquence, F. Ainsi, nous décrivons cette relation avec la formule :

F =1 / (RxCx1.39)

De plus, la source d'alimentation idéale est de 3 V à 12 VCC.

Plus loin, nous allons construire un circuit de commutation ON-OFF tactile avec 2 onduleurs CMOS. Alors, introduisons deux autres circuits similaires construits à l'aide du circuit intégré tampon inverseur CD4049 Hex.

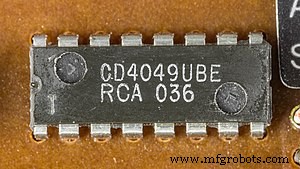

(Un brochage sans tampon CD4049 installé dans un circuit imprimé)

Source :Wikipédia Commons

Circuit de commutation simple sans rebond

Tout d'abord, nous examinons le circuit de commutation sans rebond. La raison pour laquelle il s'agit d'un premier choix est due à sa faible production de bruit et à sa haute qualité. Par défaut, ce circuit de commutation électronique fonctionne dans un ensemble de bascules RS.

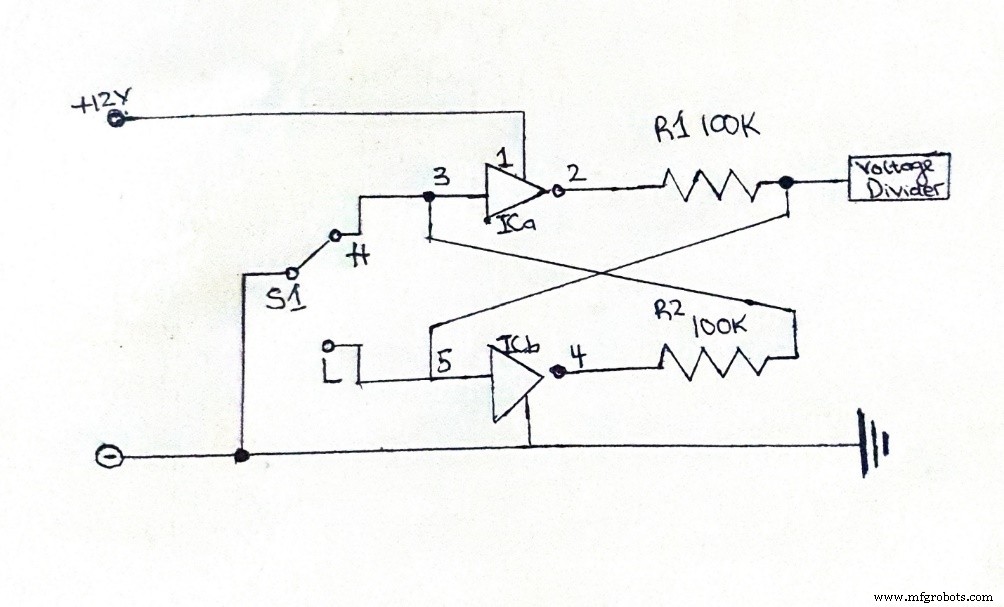

(Schémas d'un simple circuit de commutation sans rebond utilisant le CD4049)

Source :Wikipédia Commons

Le principe de fonctionnement consiste à construire un circuit qui verrouille les signaux de sortie, qu'ils soient bas ou hauts. En conséquence, le commutateur mécanique libère une impulsion initiale. Désormais, le circuit ignore les futures impulsions de l'interrupteur de commande. En conséquence, le bouton sans rebond a sa sortie connectée à l'entrée de l'onduleur numérique. Par conséquent, le circuit de commande reçoit une seule impulsion et non des impulsions en série.

Circuit générateur d'oscillateur à onde carrée

Un autre exemple de circuit simple construit avec IC-4049 est un générateur d'oscillateur à onde carrée. Ici, nous présentons l'onduleur hexagonal CD4049 à cet effet particulier. La configuration est simple. Pour commencer, vous n'avez besoin que d'un condensateur et d'une résistance. Ensuite, votre tampon inverseur IC-4049 Hex compense ce qui reste.

En termes de fonctionnalités, la consommation d'énergie du générateur d'oscillateur à onde carrée est assez faible. Relativement, la fréquence de sortie reste constante. En raison de la tension d'alimentation, les taux de changements de fréquence sont également plus faibles. Généralement, ces circuits ont une production d'onde carrée de rapport cyclique de 50 %.

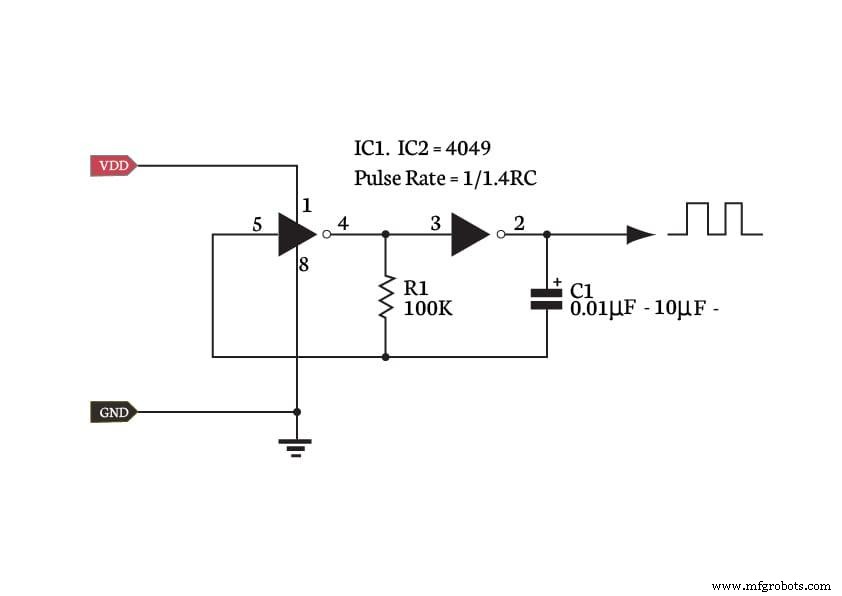

(Un circuit générateur d'oscillateur à onde carrée avec CD4049)

Construire un circuit tactile ON-OFF à l'aide d'un circuit intégré onduleur CD4049

Ici, avec ce guide pratique, vous visez à configurer un circuit On-Off pour qu'il fonctionne comme une bascule. Lorsque vous touchez le câble, il allume la LED et sur un autre contact, les lumières s'éteignent. En d'autres termes, il fonctionne comme des capteurs numériques dans le circuit. Nous voyons souvent cette application dans les lampes tactiles.

Composants requis

En pratique, vous avez besoin de quelques composants pour commencer à construire votre circuit.

• CI de porte CD4049 Hex Inverter.
• Résistance 470Ω.
• Résistance de 1 MΩ.
• Résistance de 4,7 MΩ.
• Condensateur 100 nF (céramique).
• Condensateur 1μF (électrolytique).
• LED.
• Breadboard.
• Câbles volants.
• Source d'alimentation 5 V CC.

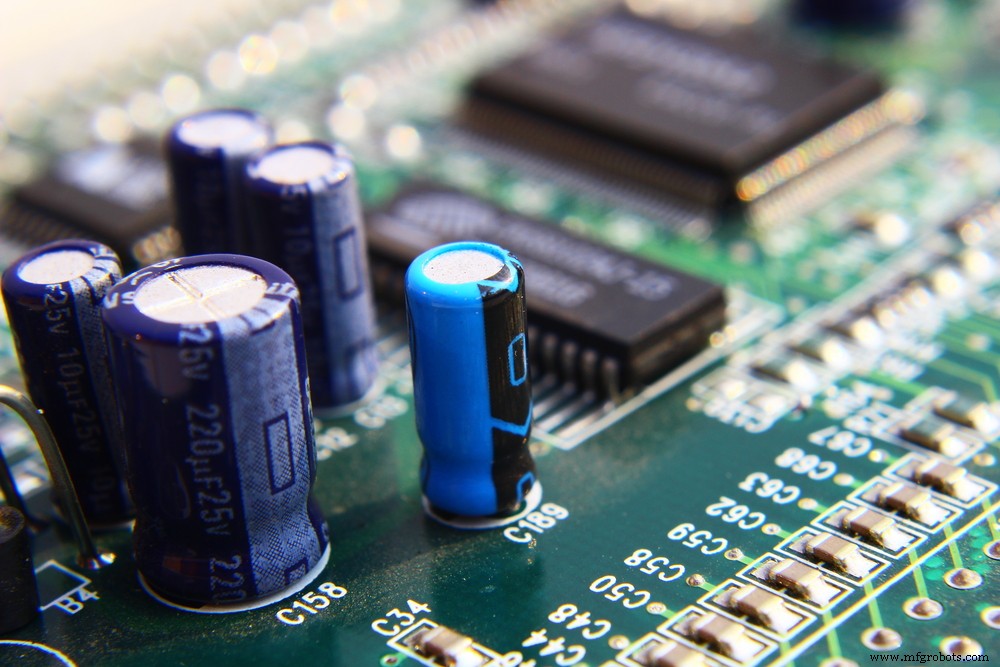

(Composants du circuit avec les circuits intégrés visibles en arrière-plan).

Ce circuit intégré possède six portes inverseuses indépendantes les unes des autres. Notez qu'il y a des broches avec la marque A pour plus de clarté. Celles-ci constituent la broche d'entrée du circuit intégré de l'onduleur et certaines broches marquées d'un Y servent de bornes de sortie.

Pour commencer, préparons notre table de vérité. Ce petit graphique montre la sortie du circuit intégré de la porte logique NOT pour n'importe quelle entrée.

INPUT	SORTIE
Faible	Élevé
Élevé	Faible

En d'autres termes, pour chaque entrée basse (0), la sortie est haute (1), et vice versa. Il sert de base au fonctionnement de votre circuit fini.

Procédure de connexion

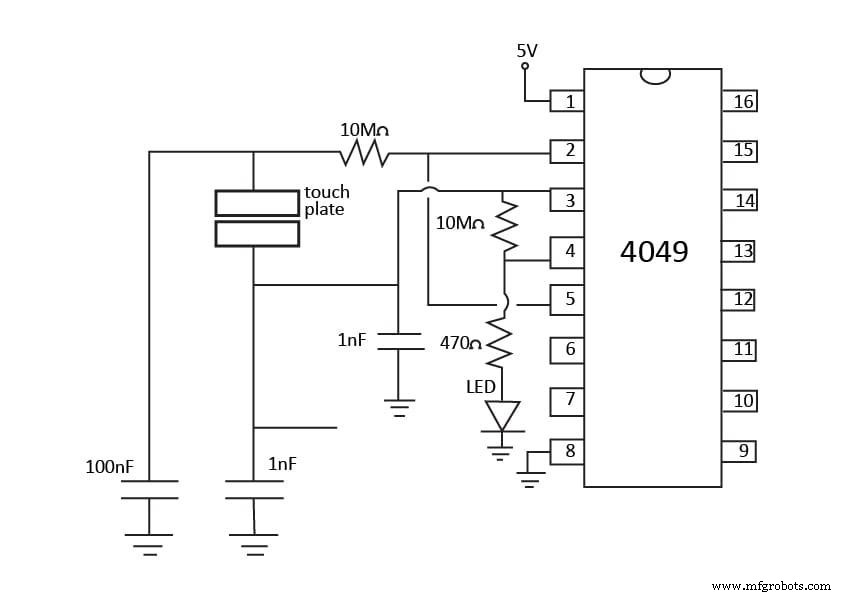

(Schéma de circuit pour la construction d'un circuit tactile ON-OFF à l'aide d'un IC onduleur CD4049)

1. Pour commencer, vous connectez l'alimentation à la puce onduleur CD4049. Cela signifie connecter la broche 1 et Vdd à, disons, une entrée 12V. Ensuite, la broche 8 et GND vont au sol.
2. Ensuite, exécutez la résistance de 10 MΩ en connexion avec les broches 3 et 4.
3. Ensuite, connectez une autre résistance de 10 MΩ des extrémités d'une plaque tactile à la broche 2 de la puce de l'onduleur. Dans une connexion parallèle, installez le condensateur de 100 nF avec l'écran tactile.
4. Lors de la connexion de l'extrémité opposée de la plaque tactile à la broche 3, reliez également le condensateur de 1 μF.
5. Maintenant, vous connectez la résistance de 1MΩ entre la broche 2 et la broche 3.
6. À ce stade, vous connectez la sortie de la première porte à l'entrée de la porte 2. Ainsi, vous exécutez une connexion de la broche 2 à la broche 5.
7. Enfin, vous installez votre périphérique de sortie. Dans ce cas, votre appareil tactile On-Off va à la broche 4 (la sortie de la deuxième porte). La LED contient une résistance de protection de 470 Ω qui empêche un courant excessif de la brûler.

Avec cela, vous avez terminé votre connexion matérielle. Enfin, votre circuit est prêt pour allumer et éteindre la LED.

Conclusion

Dans l'ensemble, le CD4049 est un modèle parmi de nombreux autres convertisseurs de niveau logique. Généralement, ce sont des onduleurs numériques que l'on trouve dans diverses applications électroniques, y compris les circuits numériques dédiés. Dans la plupart des cas, leurs fonctions dépendent de la manière dont vous connectez ces circuits intégrés logiques à d'autres circuits.

Avez-vous rencontré des difficultés dans la construction de ce circuit, ou avez-vous des questions ? Contactez-nous en utilisant notre bouton de contact.
