Schéma de circuit du testeur de câbles et de fils

Projet de circuit de testeur électronique multi-fils et câbles

Les testeurs de câbles sont des appareils électroniques utilisés pour tester les connexions électriques et électroniques et la résistance des câbles de signal ou de différents assemblages câblés. Ils sont généralement utilisés pour vérifier la connectivité des chemins et vérifient également le câblage incorrect. Vous pouvez utiliser un testeur de câble pour vérifier la force de communication du câble de la source à la destination.

Aujourd'hui, parallèlement aux progrès de la technologie, des testeurs de câbles avancés sont présents sur le marché avec des fonctionnalités et une qualité améliorées. Les détecteurs de câble avancés peuvent mesurer différentes propriétés de câble telles que la résistance, les interférences, le bruit et l'atténuation du signal. Des testeurs de câble simples ont été découverts comme testeur de base.

Les testeurs de câbles sont en outre divisés en différents types. Dans cet article, nous discuterons du processus de conception du circuit du testeur de câble ainsi que de son fonctionnement et de son application. Avant cela, voyons les types de testeur de câble et leurs différentes utilisations.

Testeur de base :

Un testeur de phase ou un testeur de base est un instrument simple qui fonctionne sur batterie. Ce testeur de câble de base est facile à utiliser et portable par nature. Il a un ou plusieurs indicateurs de tension, une source de courant électrique, et en plus il a également un dispositif de balayage ou de commutation pour vérifier les différents conducteurs les uns après les autres. Il peut également contenir un microcontrôleur et un écran pour automatiser le processus de test et afficher les résultats.

Vous pouvez connecter le testeur de câble aux deux extrémités du câble simultanément, ou il peut y avoir une séparation entre l'indication et la source de courant pour permettre l'injection d'un courant de test à une extrémité et la détection des résultats à l'autre. Voici deux mots connecteurs modulaires et Ethernet.

Si vous les connaissez, c'est très bien, mais sinon, vous devriez y jeter un coup d'œil.

Connecteurs modulaires :

Les connecteurs modulaires ont été développés pour être utilisés sur le système Bell dans les années 1960 (il s'agissait d'un système d'entreprises dirigé par la compagnie de téléphone Bell fournissant des services téléphoniques au Canada et aux États-Unis). C'est une sorte de connecteur électrique pour les cordons et les câbles de différents appareils ou appareils électroniques comme les équipements de télécommunication, les casques audio et les réseaux informatiques.

Ethernet :

Il s'agit d'une famille de technologies de réseau informatique qui est généralement utilisée dans les réseaux LAN, MAN et WAN.

Un testeur de câble est généralement utilisé pour vérifier si les connexions dans le câble sont prévues ou non. Lorsqu'il manque une connexion involontaire, elle est alors appelée "ouverte". Lorsque des connexions inattendues sont trouvées, elles sont appelées « courtes ». Les tests se déroulent en deux phases différentes. Dans la première phase, il est vérifié que les connexions prévues sont bonnes, ce qui est connu sous le nom de test ouvert, tandis que dans la deuxième phase, il est vérifié qu'il n'y a pas de connexions involontaires et est connu sous le nom de test court.

• Article connexe : Comment tester un condensateur avec un multimètre numérique et analogique – 6 méthodes

Deux méthodes courantes de test des connexions :

1. Test de continuité
2. Test de résistance

Test de continuité – Le courant électrique est passé dans toutes les pièces jointes ; si le courant est là dans toutes les connexions alors seulement il est qualifié de bon. Elle est réalisée à l'aide d'une pile et d'une ampoule.

Test de résistance – Dans ce test, un courant connu est passé dans les connexions et après cette tension est mesurée et comparée à la valeur attendue.

• Article connexe : Comment trouver la valeur de la résistance brûlée (par trois méthodes pratiques)

Deux méthodes essentielles pour tester court –Circuit

1. Test de basse tension
2. Test haute tension

Test de basse tension – Dans ce test, un peu de puissance et la petite source de tension est connectée entre deux conducteurs. Ensuite, la quantité de courant est mesurée, s'il n'y a pas de courant, alors les conducteurs sont considérés comme des conducteurs isolés.

Test de haute tension – Dans ce test, une source de tension supérieure (environ plusieurs 100 volts) est connectée. Une tension accrue rendra le test plus susceptible de trouver des connexions presque en court-circuit.

Types de testeur

Testeur de signal

Des testeurs de câble relativement plus puissants peuvent mesurer les propriétés du câble liées à la transmission du signal, notamment la résistance CC du câble, l'atténuation (c'est-à-dire la perte de signal) d'un message à une ou plusieurs fréquences, et une mesure de l'isolement entre plusieurs paires d'un câble ou de la diaphonie.

Testeur de signal optique

Les testeurs de câbles optiques contiennent une source de lumière visible et sont également un connecteur avec l'installation visuelle du câble.

Testeur de câble réseau

Un testeur de câble réseau de base se compose d'une source de courant électrique et d'un appareil de mesure. Ils sont correctement connectés entre l'ordinateur et le serveur.

Quatre types de test de câble réseau

1. Test du canal réseau – Il mesure les performances du réseau entre le poste de travail et le hub.
2. Test des liens permanents - Lors de ce test, lorsque l'installation du câble a lieu, un installateur ou une équipe de configuration tire le câble, le termine sur le panneau de brassage et les prises trapézoïdales. Par conséquent, les performances du lien permanent sont testées.
3. Tests de continuité - C'est l'une des formes de test les plus élémentaires qui détermine si vous pouvez établir une connexion entre deux points ou non.
4. Cartographie des fils - En utilisant un testeur de cartographie de fil, nous pouvons avoir une idée de la façon dont le câble est câblé ou appairé.

CAT 5, CAT5e, CAT6 sont des câbles réseau utilisés comme testeurs de câbles pour les tests dans les ordinateurs. Étant donné que différents types de données sont transmis via des câbles réseau, il est nécessaire qu'il se connecte de manière appropriée entre l'ordinateur et le serveur.

Ceci concerne les testeurs de câbles réseau. Maintenant, dans ce projet, nous utiliserons l'IC 4017 comme compteur.

• Article connexe : Comment localiser les défauts dans les câbles ? Défauts de câble, types et causes

Composants requis pour le testeur de fil

• IC-4017
• CI de minuterie 555
• Résistances (10 k-2, 2,2 k-2 500 k-4)
• DEL
• Alimentation - 9V
• Breadboard
• Condensateurs (10uf-1, 10nf-1)
• Fils de connexion

IC 4107 :

IC 4017 est un circuit décodeur qui fonctionne bien avec les applications de comptage de gamme basse. Cette application de compteur est utilisée dans le canal pour créer des effets LED. Ce compteur de décades CMOS à 16 broches est facile à utiliser et s'interface avec le circuit intégré de minuterie 555.

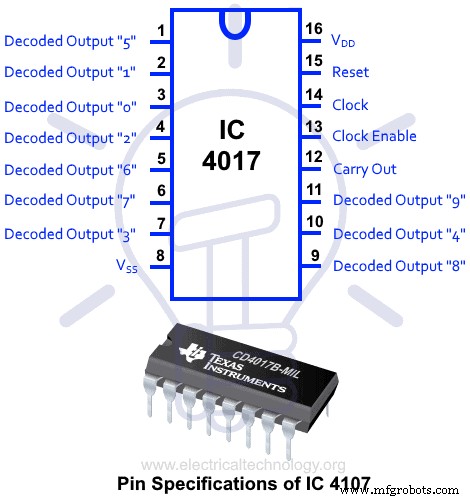

Spécifications des broches de l'IC 4107 :

NIP	Fonction et description
Broche-1	Il s'agit de la sortie 5 et passe à l'état haut lorsque le compteur lit cinq comptes.
Broche-2	Il s'appelle la sortie 1 et passe à l'état haut lorsque le compteur lit 0 compte.
Broche-3	C'est la sortie 0, et ça monte quand le compteur lit 0 compte.
Broche-4	Il s'agit de la sortie 2 et passe à l'état haut lorsque le compteur lit deux comptes.
Broche-5	Il s'agit de la sortie 6 et passe à l'état haut lorsque le compteur lit six comptes.
Broche-6	Il s'agit de la sortie 7 et passe à l'état haut lorsque le compteur lit sept comptes.
Broche-7	Il s'agit de la sortie 3 et passe à l'état haut lorsque le compteur lit trois comptes
Broche-8	C'est la broche de masse d'IC
Broche-9	Il s'agit de la sortie 8 et passe à l'état haut lorsque le compteur lit huit comptes.
Broche-10	Il s'agit de la sortie 4 et passe à l'état haut lorsque le compteur lit quatre comptes.
Broche-11	Il s'agit de la sortie 9 et passe à l'état haut lorsque le compteur lit neuf comptes
Broche 12	Peut être utilisé pour mettre en cascade un autre circuit intégré ou compteur pour augmenter l'efficacité
Broche 13	C'est la broche de désactivation
Broche 14	C'est l'entrée d'horloge
Broche 15	Il s'agit de la broche de réinitialisation qui est maintenue basse pendant le fonctionnement normal
Broche 16	Voici le VCC Épingler

• Article connexe : Electronic Eye Circuit – Utilisation de LDR et IC 4049 pour le contrôle de sécurité

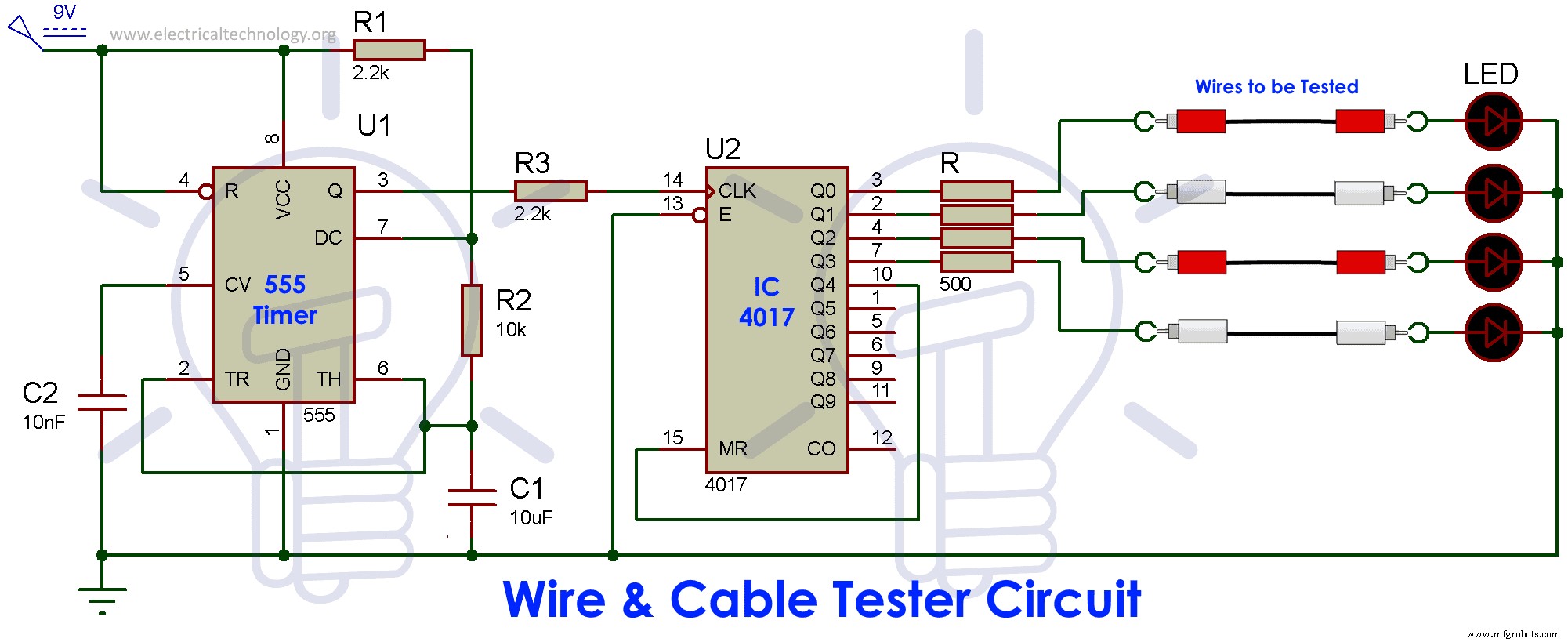

Schéma du circuit du testeur de câble

Notez que nous utilisons 555 timer IC pour contrôler le fonctionnement du circuit. Le fonctionnement et les fonctionnalités de 555 timer IC ont été discutés dans nos articles précédents. Vous connaissez maintenant les fonctionnalités de l'IC-4017 après avoir lu la discussion ci-dessus. Maintenant, rassemblez les composants suivants pour assembler le circuit du testeur de câble.

Connectez les composants comme indiqué ci-dessous :

• Étape 1 – Connectez l'impulsion d'horloge via le minuteur 555 IC à la broche n° 14 de l'IC 4017
• Étape 2 : connectez la 5e sortie (Q4) à la broche de réinitialisation pour la réinitialisation.
• (Dès que la 5ème sortie Q4 passe à l'état haut, elle réinitialise le CI et remet Q0 à l'état haut)

Fonctionnement du testeur de câble

Dans ce circuit 555, le minuteur IC est utilisé en mode astable pour générer un signal d'horloge. La fréquence de l'impulsion d'horloge dépend de deux résistances R1 et R2 mesurant respectivement 2,2 et 10 kilo-ohms et du condensateur C1 de 10 uf. Par conséquent, la vitesse de clignotement de la led dépend de cette fréquence.

Ici, nous avons utilisé quatre fils pour montrer comment fonctionne le testeur de câbles. Si tous les câbles ne sont pas défectueux, cela permet le passage du courant, et donc la LED connectée à l'autre extrémité devient HAUTE (s'allume). Si un défaut est présent, la LED correspondante ne s'allumera pas. Donc, on peut dire qu'une erreur doit être présente sur le câble. Par conséquent, après avoir terminé le test, nous obtenons le résultat indiquant si le câble est défectueux ou non. Nous avons un testeur de câble réseau multifonction (RJ45). Il est très pratique à utiliser.

Applications du testeur de câble :

• Le testeur de câble RJ11 est utilisé pour les fils téléphoniques et pour le câble réseau, le testeur de câble RJ45 est utilisé.
• Il effectue deux tests, c'est-à-dire, maître et à distance qui peuvent jouer un rôle dans l'analyse plus facilement.
• Il peut être utilisé pour vérifier les fils de connexion incorrects ou le point de court-circuit dans le câble.

Conclusion :

Le testeur de câble est d'une grande utilité pour tester les défauts de fil. Nous avons utilisé IC 4017 et nous avons également discuté du fonctionnement de IC 4017 en tant que compteur pour afficher la sortie. Nous avons utilisé 555 timer IC pour générer le signal PWM pour 4017 IC. Les deux composants principaux sont discutés avec leur fonctionnement dans cet article. Nous espérons que vous serez maintenant en mesure de concevoir ce testeur de câble facile à utiliser sans aucune difficulté.
