Calculateur de code de couleur de résistance - Calcul des résistances à 3, 4, 5 et 6 bandes

Calculateurs de code de couleur de résistance à 3, 4, 5 et 6 bandes

Les codes de couleur des résistances sont utilisés pour indiquer la valeur de résistance définie par l'association des fabricants de radios en 1920 selon les normes internationales CEI 60062.

Vous trouverez ci-dessous des calculateurs pour différents types de résistances telles que les résistances à 3 bandes, 4 bandes, 5 bandes et 6 bandes. Des explications, des formules, des exemples résolus et des graphiques sont ajoutés sous chaque calculateur de code couleur de résistance.

Codes de couleur des résistances à 3 bandes

Il est rarement utilisé de nos jours. Pour lire les trois bandes ou bandes de couleur sur une résistance, la première bande montre le premier chiffre significatif. La deuxième bande montre le deuxième chiffre significatif et la troisième bande montre le multiplicateur. La tolérance pour la résistance à trois bandes est généralement de ± 20 % (c'est-à-dire aucune bande de tolérance =tolérance de ± 20 %).

En bref, s'il y a trois bandes de couleur marquées sur une résistance, cela signifie

• 1 ^er Bande de couleur =premier chiffre de la valeur de la résistance.
• 2 ^ème Bande de couleur =deuxième nombre de valeur de résistance.
• 3 ^3ème Bande de couleur =Le nombre de zéros (comme multiplicateur) avec les deux premiers chiffres de la résistance (en nombres).

Comment calculer la valeur d'un code couleur de résistance à trois bandes ?

La formule suivante peut être utilisée (déjà utilisée dans la calculatrice) pour identifier la valeur de résistance d'une résistance à trois bandes.

1er chiffre . 2ème Chiffre x Multiplicateur

Exemple :

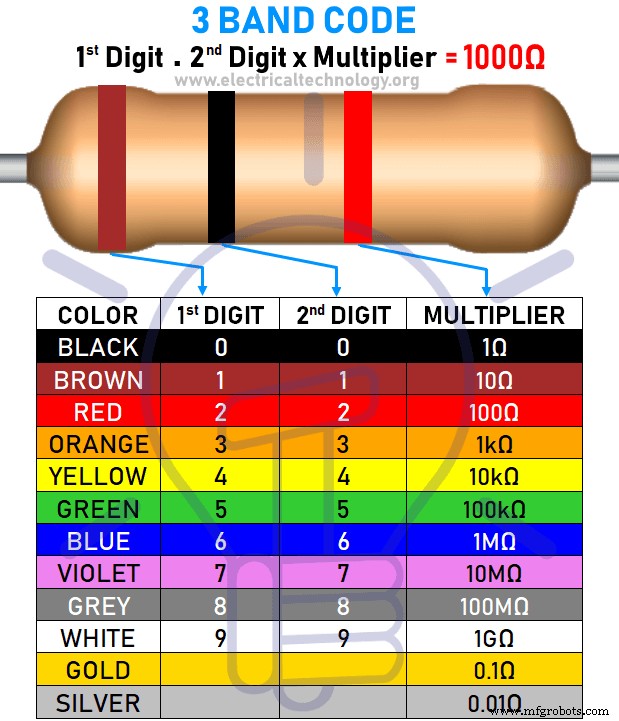

Par exemple, la valeur de la résistance pour le code de couleur de résistance à trois bandes affiché (Marron , Noir  et rouge ) selon le tableau serait :

1 . 0 x (100) =1000 Ω avec une tolérance de ± 20 %.

Calculateur de code de couleur de résistance à trois bandes

Code couleur de la résistance à 4 bandes

Ce sont des types courants de résistances à utiliser dans les circuits électroniques. Pour déterminer les codes de couleur à quatre bandes imprimés sur une résistance, la première bande indique le premier chiffre significatif (1er chiffre). La deuxième bande montre le deuxième chiffre significatif (2e chiffre). La troisième bande montre le multiplicateur (x10). La quatrième bande indique la tolérance ± en %.

Simplement, s'il y a quatre bandes de couleur imprimées sur une inductance, cela signifie

• 1 ^er Bande de couleur =Premier numéro de la valeur de la résistance.
• 2 ^ème Bande de couleur =deuxième nombre de valeur de résistance.
• 3 ^3ème Bande de couleur =Le nombre de zéros (comme multiplicateur) avec les deux premiers chiffres de la résistance (en nombres).
• 4 ^ème Bande de couleur =Tolérance en pourcentage (%).

Comment déterminer la valeur de résistance d'un code couleur de résistance à quatre bandes ?

La formule suivante peut être utilisée pour connaître la valeur de résistance d'une résistance à quatre bandes.

1 ^st Chiffre . 2 ^ème chiffre x multiplicateur ; ± Tolérance en %

Exemple :

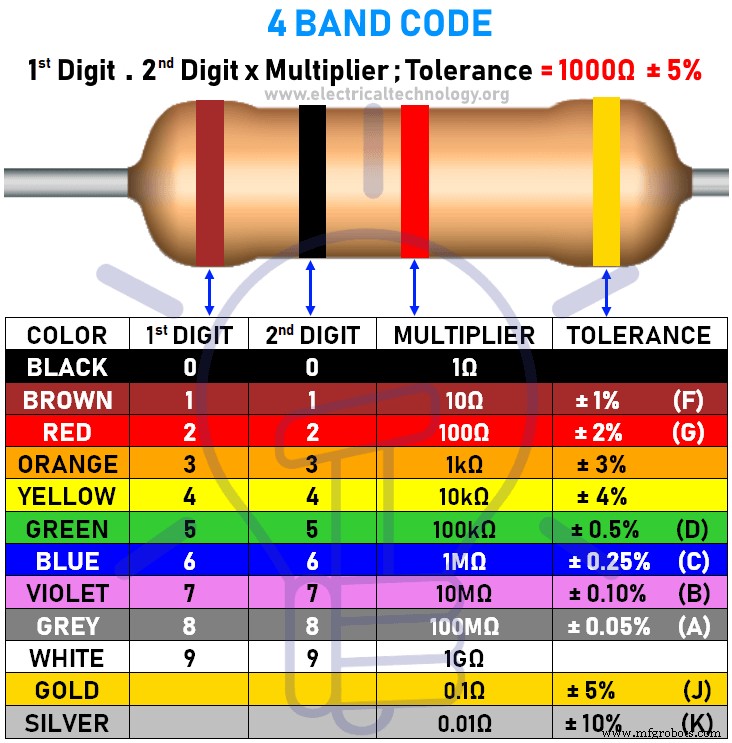

Par exemple, la valeur de la résistance pour le code de couleur de résistance à 4 bandes affiché (Marron , Noir , rouge et doré ) selon le tableau serait :

1 . 0 x (100) =1000 Ω avec une tolérance de ± 5 %.

Calculateur de code de couleur de résistance à quatre bandes

Codes de couleur des résistances à 5 bandes

Il existe une bande de couleur supplémentaire en tant que troisième chiffre significatif dans le code de couleur de la résistance à 5 bandes pour une grande précision. Pour connaître la valeur d'une résistance à code couleur à cinq bandes, les codes de couleur des première, deuxième et troisième bandes indiquent les premiers chiffres significatifs, deuxièmes et troisièmes significatifs en conséquence. La quatrième bande indique le multiplicateur et la cinquième bande indique la tolérance ± en pourcentage (%).

Donc, s'il y a cinq bandes de couleur imprimées sur une résistance, cela signifie

• 1 ^er Bande de couleur =premier (1er) nombre de valeur de résistance
• 2 ^ème Bande de couleur =Seconde (2ème) Nombre de valeur de résistance.
• 3 ^3ème Bande de couleur =Troisième (3ème) Nombre de valeur de résistance.
• 4 ^ème Bande de couleur =Comme multiplicateur (le nombre de zéros) avec les deux premiers chiffres de la résistance (En chiffres).
• 5 ^ème Bande de couleur =Tolérance en %.

Comment connaître la valeur de la résistance d'un code couleur de résistance à cinq bandes ?

La formule suivante peut être utilisée pour connaître la valeur de résistance d'une résistance à cinq bandes.

1 ^st Chiffre . 2 ^ème Chiffre . 3 ^ème chiffre x multiplicateur ; ± Tolérance en %

Exemple :

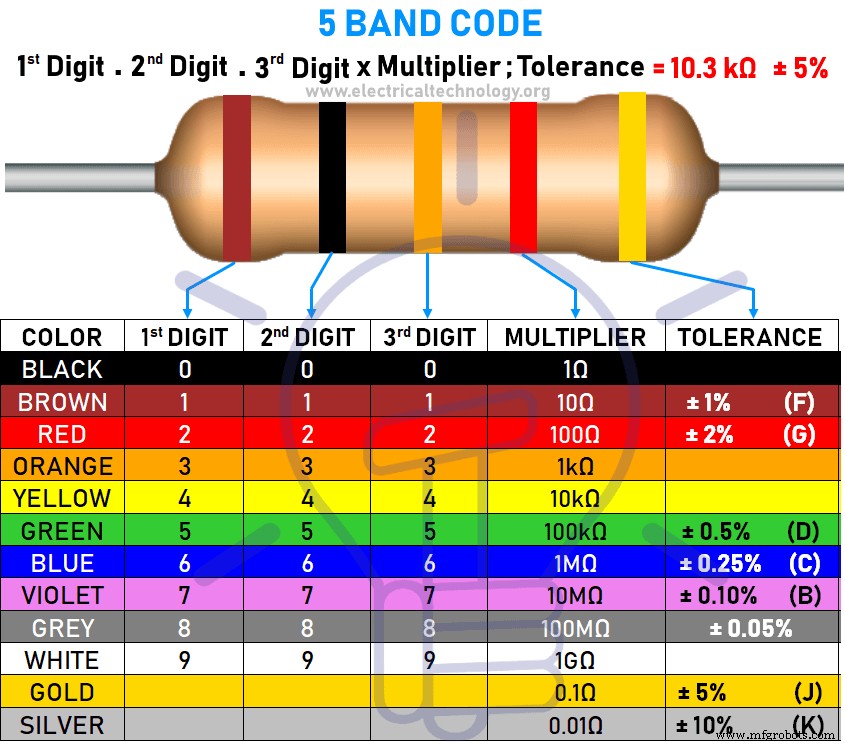

Par exemple, la valeur de la résistance pour le code couleur de résistance à 5 bandes affiché (Marron , Noir , Orange , rouge et Jaune ) selon le tableau serait :

1 . 0 . 3 x (100) =10,3 kΩ avec une tolérance de ± 5 %.

Bon à savoir :

Il existe un scénario particulier dans le cas d'une résistance à code couleur à 5 bandes où la quatrième bande est Or ou Argent . Dans ce cas, les deux premières bandes montrent les deux premiers chiffres significatifs, la troisième est pour le multiplicateur, la 4ème est pour la tolérance en  %  et le 5ème est pour le coefficient de température (comme dans une résistance de code couleur à six bandes). L'unité du coefficient de température est en ppm/K et plus de détails sur ppm/K peuvent être trouvés dans le code de couleur de la résistance à 6 bandes ci-dessous.

Calculateur de code de couleur de résistance à cinq bandes

Codes de couleur des résistances à six bandes

Il existe une bande de couleur supplémentaire comme coefficient de température dans le code couleur de la résistance à 6 bandes pour une précision et une précision élevées. Pour lire les codes de couleur à six bandes sur une résistance à 6 bandes, les codes de couleur des première, deuxième et troisième bandes indiquent respectivement les premiers, deuxièmes et troisièmes chiffres significatifs. La quatrième bande montre le multiplicateur. La cinquième bande indique la tolérance ± en %. Les six bandes indiquent le coefficient de température en ppm/°K ou ppm/°C.

Par conséquent, s'il y a six bandes de couleur imprimées sur une résistance, cela signifie

• 1 ^er Bande de couleur =Premier chiffre Numéro de la valeur de la résistance
• 2 ^ème Bande de couleur =deuxième chiffre numéro de la valeur de la résistance.
• 3 ^3ème Bande de couleur =Numéro du troisième chiffre de la valeur de la résistance.
• 4 ^ème Bande de couleur =multiplicateur (le nombre de zéros) avec les trois premiers chiffres de la résistance (en nombres).
• 5 ^ème Bande de couleur =Tolérance en %.
• 6 ^ème Bande de couleur =Coefficient de température en ppm/°K ou ppm/°C.

Comment trouver la valeur de résistance d'un code couleur de résistance à cinq bandes ?

La formule suivante peut être utilisée pour connaître la valeur de résistance d'une résistance à six bandes.

1 ^er  Chiffre . 2 ^et  Chiffre . 3 ^ème  Chiffre x Multiplicateur ; ± Tolérance en % , Temp  Coefficient

Exemple :

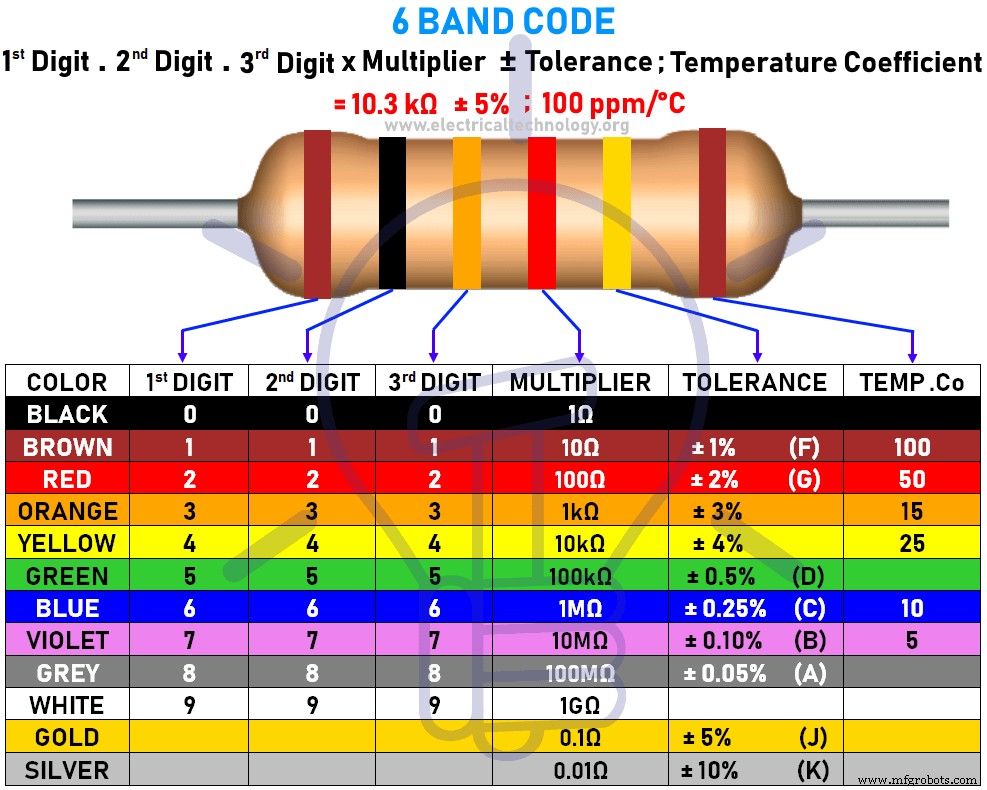

Par exemple, la valeur calculée de la résistance en ohms (convertie en k-Ohms) pour les codes de couleur de résistance à 5 bandes affichés, par ex. (Marron , Noir , Orange , rouge , Jaune , Marron ) selon le tableau serait :

1 . 0 . 3 x (100) =10,3 kΩ avec une tolérance de ± 5 % 100 ppm/°C.

Bon à savoir

La sixième bande utilisée pour le coefficient de température dans un code de couleur de résistance à 6 bandes. Le PPM/K signifie "Partie par million en  Kelvin ".

Pour le code de couleur mentionné ci-dessus pour le coefficient de température qui est marron , Cela signifie que la résistance changera de 100 parties par million par 1 Kelvin.

Par exemple,

La résistance ci-dessus ayant une valeur de 10,3 kΩ avec une tolérance de ± 5 % et 100 ppm/°C (marron  Couleur comme 6e bande pour le coefficient de température. Et nous voulons savoir de combien la valeur de la résistance serait modifiée si un changement de température de 10 ºC se produisait.

(100 x 10 ºC/10 ⁶ ) x 10,3kΩ =variation de ± 1,03Ω sur 10ºC.

Calculateur de code de couleur de résistance à six bandes

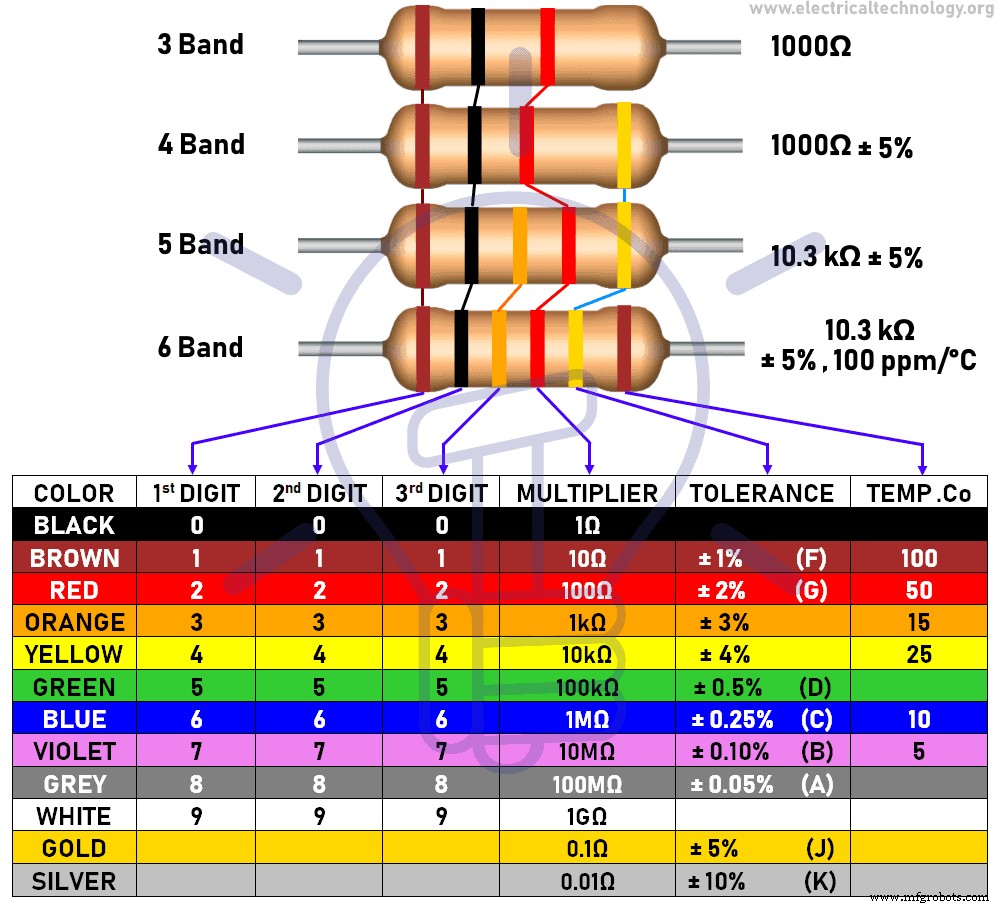

Codes de couleur des résistances

Ces outils pratiques sont conçus pour calculer la valeur des résistances 3 bandes, 4 bandes, 5 bandes et 6 bandes en fonction de leurs codes de couleur imprimés dessus.

En attendant, pour savoir comment fonctionne le calculateur de code de couleur de résistance et comment lire les codes de couleur imprimés sur une résistance spécifique pour trouver leur valeur, consultez les tableaux et le graphique suivants. De plus, des formules et des tableaux sont également donnés sous chaque calculatrice avec un exemple résolu.

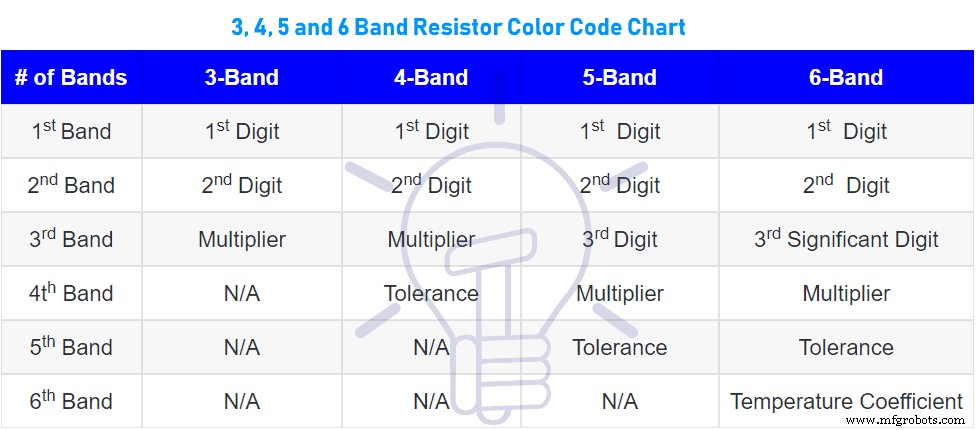

Ci-dessous se trouve un tableau donné montrant les différentes valeurs pour différents codes de couleur des résistances.

nombre de bandes	3 bandes	4 bandes	5 bandes	6 bandes
1 ère  Bande	1 ère Chiffre	1 ère Chiffre	1 ère Chiffre	1 ère Chiffre
2 ème Bande	2 ème Chiffre	2 ème Chiffre	2 ème Chiffre	2 ème Chiffre
3 rd Bande	Multiplicateur	Multiplicateur	3 ème  Chiffre	3 rd Chiffre significatif
4t h Bande	N/A	Tolérance	Multiplicateur	Multiplicateur
5 ème Bande	N/A	N/A	Tolérance	Tolérance
6 ème Bande	N/A	N/A	N/A	Coefficient de température

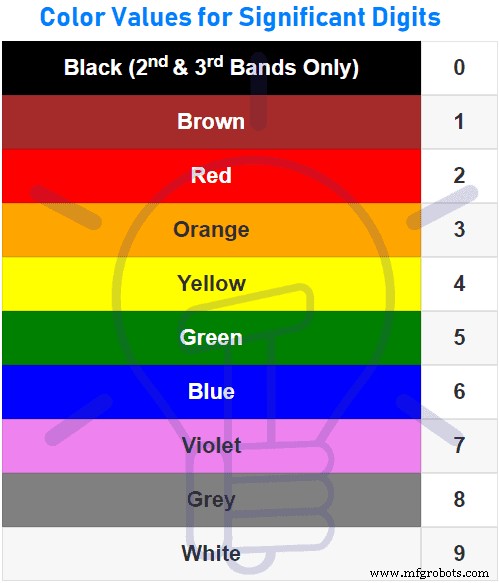

Valeurs de couleur pour les chiffres significatifs

Dans les codes de couleur des résistances, chaque couleur indique une valeur spécifique. Dans le cas des résistances à 3 bandes et 4 bandes, les deux premières bandes de couleur indiquent les chiffres significatifs et leurs valeurs tandis que dans les résistances à 5 bandes et 6 bandes, la 1 ^ère , 2 ^ème et 3 ^ème des bandes de couleur montrent les chiffres significatifs et les valeurs associées.

Couleur de bande	Valeur
Noir (2 ème &3 ème Bandes uniquement)	0
marron	1
Rouge	2
Orange	3
Jaune	4
Vert	5
Bleu	6
violet	7
Gris	8
Blanc	9

Les mnémoniques simples suivants peuvent être mémorisés pour mémoriser la séquence de code de couleur pour les codes de couleur de la résistance.

• B etre B e R bien O r O notre gre à B ig V acation g oes W rong.
• B B ROY de G bon B ritain avait un V éry G bon W ife qui portait G vieux et S ilver N ecklace.

Le second est pour les couleurs supplémentaires dans la colonne multiplicateur.

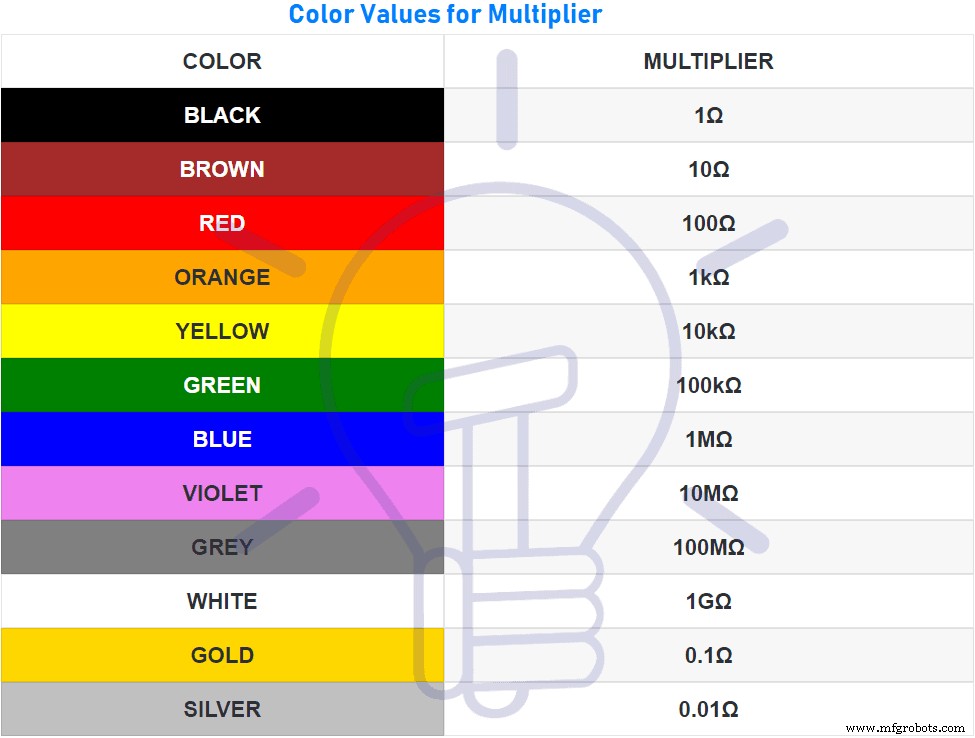

Valeurs de couleur pour le multiplicateur

La couleur sur la troisième bande pour la résistance à 3 bandes et la résistance à 4 bandes ou la quatrième bande sur la résistance à 5 bandes et à 6 bandes est connue pour être Multiplicateur . Le tableau suivant montre la couleur et les valeurs associées pour la bande de couleur du multiplicateur.

COULEUR	MULTIPLIER
NOIR	1Ω
MARRON	10Ω
ROUGE	100Ω
ORANGE	1kΩ
JAUNE	10kΩ
VERT	100kΩ
BLEU	1MΩ
VIOLET	10MΩ
GRIS	100MΩ
BLANC	1GΩ
OR	0.1Ω
ARGENT	0.01Ω

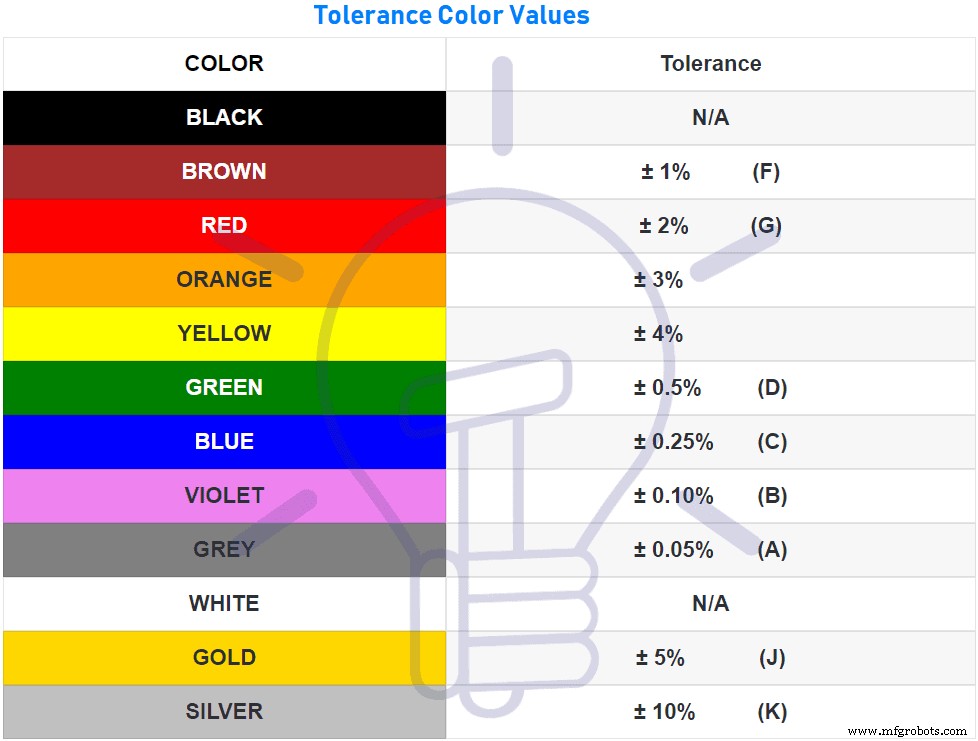

Valeurs de couleur de tolérance

Dans les codes de couleur de résistance à trois bandes, il n'y a pas de bande de tolérance, donc généralement, 20 % sont supposés et utilisés. La quatrième bande de couleur de résistance à 4 bandes est utilisée pour la valeur de tolérance. Dans le cas des résistances 5 bandes et 6 bandes, la 5 ^ème le code de bande est utilisé pour la tolérance en pourcentage.

COULEUR	Tolérance
NOIR	N/A
MARRON	± 1 %          (F)
ROUGE	± 2 %          (G)
ORANGE	± 3 %
JAUNE	± 4 %
VERT	± 0,5 %         (D)
BLEU	± 0,25 %       (C)
VIOLET	± 0,10 %       (B)
GRIS	± 0,05 %       (A)
BLANC	N/A
OR	± 5 %            (J)
ARGENT	± 10 %          (K)

Codes alphabétiques de tolérance pour les résistances

• A =0,05 %
• B =0,1 %
• ​C =0,25 %
• D =0,5 %
• F =1 %
• G =2 %
• J =5 %
• K =10 %
• M =20 % (Général)

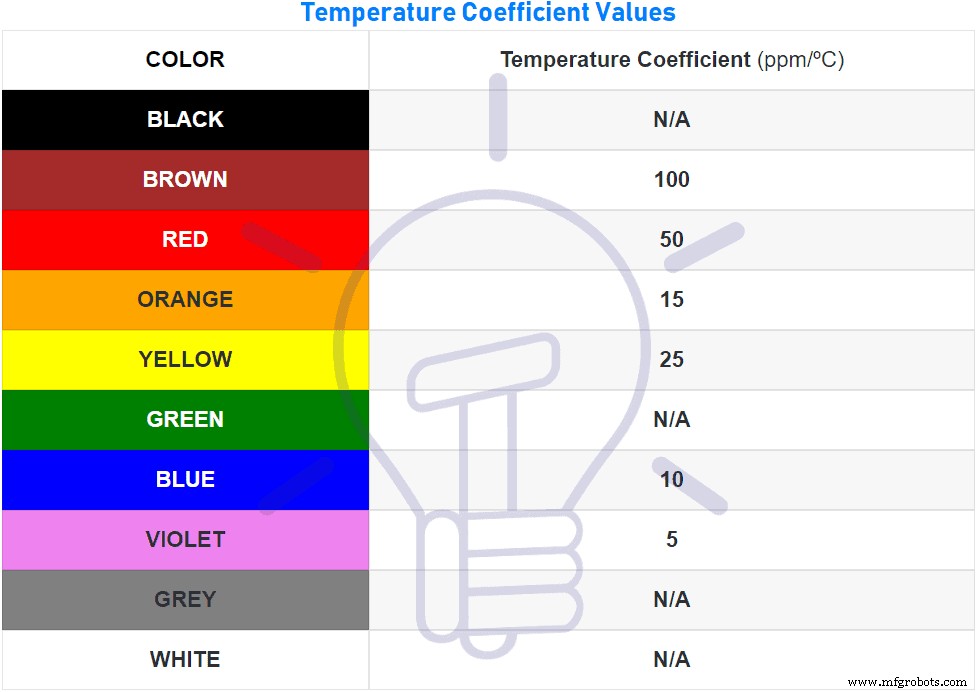

Valeurs du coefficient de température

La 6e bande d'une résistance à six bandes indique le coefficient de température en ppm/ºC, ce qui indique de combien la valeur de la résistance est modifiée lorsqu'un changement de température se produit. Plus de détails sur le coefficient de température et ppm/ºC et ppm/K peuvent être trouvés sous le calculateur de résistance pour 6 bandes. En bref, le PPM/K signifie "Part Per Million in  Kelvin ".

Par exemple,

La résistance à 6 bandes ci-dessus ayant une valeur de 10,3 kΩ avec une tolérance de ± 5 % et 100 ppm/°C (Marron  Couleur comme 6e bande pour le coefficient de température. Et nous voulons savoir de combien la valeur de la résistance serait modifiée si un changement de température de 10 ºC se produisait.

(100 x 10 ºC/10 ⁶ ) x 10,3kΩ =variation de ± 1,03Ω sur 10ºC.

COULEUR	Température  Coefficient (ppm/°C)
NOIR	N/A
MARRON	100
ROUGE	50
ORANGE	15
JAUNE	25
VERT	N/A
BLEU	10
VIOLET	5
GRIS	N/A
BLANC	N/A

Bon à savoir :

• Dans le cas d'une résistance à code couleur à 5 bandes où la quatrième bande est Or ou Argent . Dans ce cas, les deux premières bandes montrent les deux premiers chiffres significatifs, la troisième est pour le multiplicateur, la 4ème est pour la tolérance et la 5ème est pour le coefficient de température, la même chose est dans la résistance de code couleur à six bandes. L'unité du coefficient de température est en ppm/K et plus de détails sur ppm/K peuvent être trouvés dans le code de couleur de la résistance à 6 bandes.
• L'Or et Argent les couleurs des bandes sont remplacées par Jaune et Gris couleurs en cas de résistances à haute tension pour empêcher les particules telles que les métaux, etc. de pénétrer dans le revêtement de la résistance.
• La résistance zéro ohm (bande de couleur noire unique) est utilisée comme liaison filaire dans PCB (carte de circuit imprimé) pour connecter les traces.
• Pour les appareils très sensibles (tels que les usages militaires), il existe une bande de fiabilité qui indique le taux de défaillance en % pour 1 000 heures de service. Cette bande n'est pas disponible dans les résistances commerciales.

Codes de couleur des résistances SMD

Nous avons déjà discuté d'un article très détaillé sur la façon de trouver la valeur des résistances SMD avec des exemples résolus.

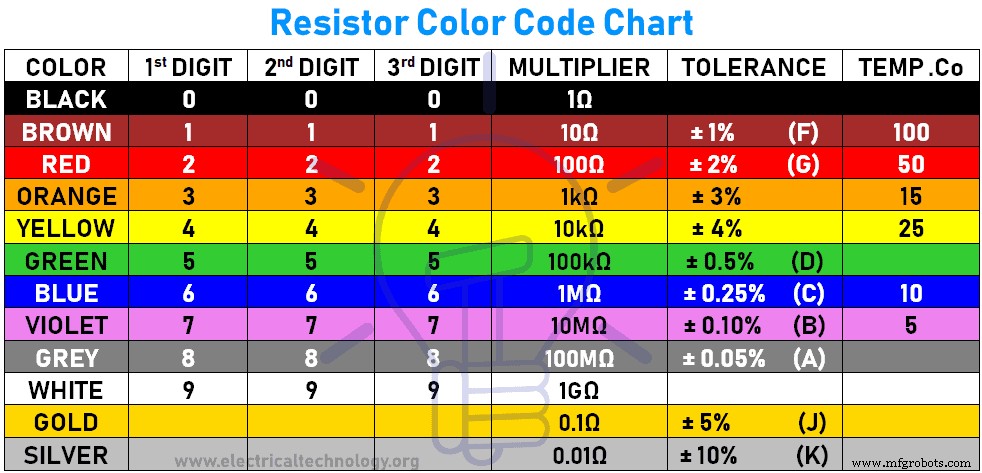

Code couleur de la résistance  Graphiques
