Codes de couleur des résistances

Essayez notre calculateur de code couleur de résistance dans notre section Outils.

Valeurs et couleur des résistances standard

Les composants et les fils sont codés avec des couleurs pour identifier leur valeur et leur fonction.

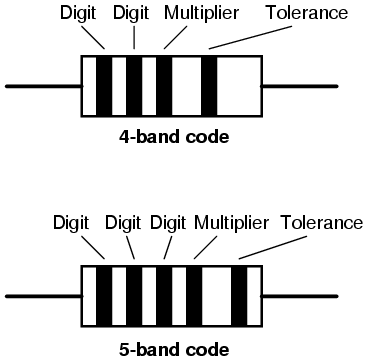

Codage couleur de la résistance utilise des bandes colorées pour identifier rapidement une valeur résistive de résistances et son pourcentage de tolérance avec la taille physique de la résistance indiquant sa puissance nominale.

En règle générale, la valeur de résistance, la tolérance et la puissance nominale sont imprimées sur le corps d'une résistance sous forme de chiffres ou de lettres lorsque le corps des résistances est suffisamment grand pour lire l'impression, comme les grandes résistances de puissance.

Mais lorsqu'une résistance est plus petite (exemple :1/4 watt de type carbone ou film), l'impression est trop petite pour être lue, les spécifications doivent donc être affichées d'une autre manière.

Couleur Chiffre Multiplicateur Tolérance (%) Noir010 ⁰ (1) Marron110 ¹ 1Rouge210 ² 2Orange310 ³ Jaune410 ⁴ Green510 ⁵ 0.5Blue610 ⁶ 0.25Violet710 ⁷ 0.1Grey810 ⁸ Blanc910 ⁹ Or 10 ^-1 5Argent 10 ^-2 10 (aucun) 20

Les couleurs marron, rouge, vert, bleu et violet sont utilisées comme codes de tolérance sur les résistances à 5 bandes uniquement. Toutes les résistances à 5 bandes utilisent une bande de tolérance colorée.

La « bande » vierge (20 %) n'est utilisée qu'avec le code « 4 bandes » (3 bandes colorées + une « bande » vierge).

Code Couleur Jaune-Violet-Orange-Or

Une résistance de couleur Jaune-Violet-Orange-Or serait de 47 kΩ avec une tolérance de +/- 5%.

Code Couleur Vert-Rouge-Or-Argent

Une résistance de couleur Vert-Rouge-Or-Argent serait de 5,2  avec une tolérance de +/- 10 %.

Code Couleur Blanc-Violet-Noir

Une résistance de couleur Blanc-Violet-Noir serait de 97 avec une tolérance de +/- 20 %. Lorsque vous ne voyez que trois bandes de couleur sur une résistance, vous savez qu'il s'agit en fait d'un code à 4 bandes avec une bande de tolérance vide (20 %).

Code Couleur Orange-Orange-Noir-Marron-Violet

Une résistance de couleur Orange-Orange-Noir-Marron-Violet serait de 3,3 kΩ avec une tolérance de +/- 0,1 %.

Code Couleur Marron-Vert-Gris-Argent-Rouge

Une résistance de couleur Marron-Vert-Gris-Argent-Rouge serait de 1,58 avec une tolérance de +/- 2%.

Code couleur bleu-marron-vert-argent-bleu

Une résistance de couleur Bleu-Marron-Vert-Argent-Bleu serait de 6,15  avec une tolérance de +/- 0,25%.

Valeurs préférées ou série E

Pour faciliter la fabrication en série de résistances, la CEI (Commission électrotechnique internationale) a défini des valeurs de tolérance et de résistance pour les résistances en 1952.

Celles-ci sont appelées valeurs préférées ou série E, publiées dans la norme IEC 60063:1963. Les condensateurs, les diodes Zener et les inductances utilisent également ces normes.

Le but de ceci était que lorsque les entreprises produisent des résistances avec différentes valeurs de résistance, elles s'espacent également sur une échelle logarithmique.

Cela aide le fournisseur à stocker différentes valeurs. Les résistances produites par différents fabricants sont compatibles pour les mêmes conceptions en raison de l'utilisation de valeurs standard.

Série de valeurs de résistance standard et tolérances

Les valeurs de résistance standard E3, E6, E12, E24, E48 et E96 sont répertoriées ci-dessous.

Série E

Tolérance

(SIG FIGURES)

# de valeurs

dans chaque décennie

E336%*

3

E620%6E1210%12E245%24E482%48E961%96E1920,5%, 0,25% et tolérances supérieures

*La tolérance calculée pour cette série est de 36,60 %, alors que la norme ne spécifie qu'une tolérance supérieure à 20 %, d'autres sources indiquent 40 % ou 50 %.

Série de résistance standard E3

Ce sont les séries de résistances les plus largement utilisées dans l'industrie électronique et sont utiles pour les valeurs de résistance qui ne sont pas critiques.

Le nombre de composants différents dans toute conception de circuit électronique peut être réduit en respectant cette série.

12.24.7

Série de résistance standard E6

La série de résistances E6 est également largement utilisée dans l'industrie électronique en raison de sa plus large gamme de valeurs de résistance communes.

11.52.23.34.76.8

Série de résistance standard E12

11.21.51.82.22.73.33.94.75.66.88.2

Série de résistance standard E24

Bien que des résistances allant jusqu'à E24 soient disponibles, il est utile dans toute conception de se concentrer sur l'utilisation d'un nombre aussi petit que possible de valeurs de résistance.

Cela réduira le nombre de composants dans une conception et cela aidera à réduire les coûts lorsqu'on envisage une production à grande échelle.

11.11.21.31.51.61.822.22.42.733.33.63.94.34.75.15.66.26.87.58.29.1

Série de résistance standard E48

11.051.11.151.211.271.331.41.471.541.621.691.781.871.962.052.152.262.372.492.612.742.873.013.163.323.483.653.834.024.224.424.644.875.115.365.625.96.196.496.817.157.57.878.258.669.099.53

Série de résistance E96 et au-delà

Les séries E96 et E192 de valeurs de résistance standard existent, mais elles ne sont pas utilisées autant que la série mentionnée précédemment.

Leur tolérance est de 0,5 ou 0,25%, ce qui peut augmenter les coûts ainsi qu'un nombre beaucoup plus élevé de résistances dans la plage.

Essayez notre calculateur de code couleur de résistance dans notre section Outils.
