Un aperçu du système de gestion de bibliothèque basé sur RFID

Documentation du système de gestion de bibliothèque basé sur RFID

Introduction à la RFID

RFID signifie identification par radiofréquence , un système d'identification basé sur la technologie RF qui permet d'identifier des objets à l'aide des étiquettes qui leur sont attachées, qu'ils soient ou non dans la ligne de mire du lecteur.

Composants du système RFID

Il existe deux composants de base dans un système RFID en dehors de l'unité du système de contrôle, comme indiqué ci-dessous

Étiquettes RFID :

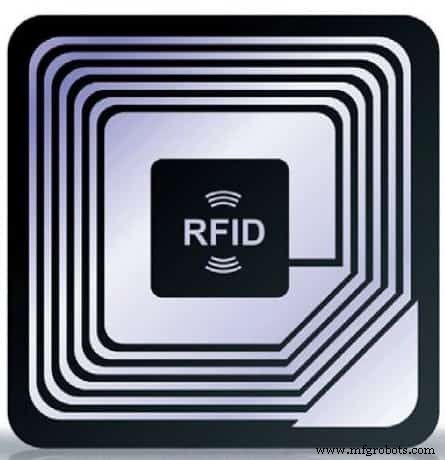

Figure 1 :étiquette RFID

Une étiquette RFID se compose d'une micropuce en silicium, attachée à une petite antenne et toutes deux montées sur un substrat, qui est encapsulé dans différents matériaux comme le plastique ou le voile de verre. Le Tag se compose d'un adhésif sur sa face arrière qui permet une fixation facile aux objets.

Lecteur RFID :

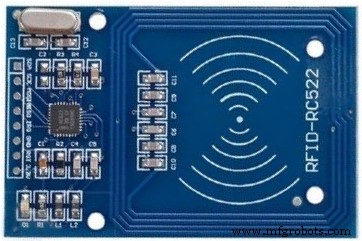

Figure 2 :Lecteur RFID

Un lecteur RFID est un appareil fonctionnant en réseau qui agit comme une interface entre l'étiquette RFID et le logiciel système en utilisant les données de l'étiquette. Il se compose d'un module émetteur-récepteur RF ainsi que d'antennes pour transmettre et recevoir des informations. Il interroge essentiellement les étiquettes RFID quelle que soit la distance qui les sépare.

• Lire également :  Qu'est-ce que la technologie ZigBee et comment elle fonctionne ?

Types de système RFID

Il existe deux types de systèmes RFID

1.Systèmes RFID actifs :ces systèmes sont constitués d'étiquettes RFID avec leur propre source d'alimentation (alimentation externe ou batterie) et peuvent être utilisés pour des applications sans visibilité directe, telles que le suivi de véhicules en mouvement.

Figure 3 :Système RFID actif vs système RFID passif

2. Système RFID passif :ils sont utilisés pour les applications à courte portée où les étiquettes RFID sont alimentées par transfert d'énergie de l'antenne du lecteur à l'antenne de l'étiquette.

Idée sur le système de bibliothèque basé sur la RFID

Ici, je présente une brève idée du fonctionnement d'un système de bibliothèque basé sur la RFID. La procédure conventionnelle dans les bibliothèques implique la gestion manuelle de fonctions telles que l'enregistrement des livres (ou magazines, revues, etc.) lus sur place ou donnés au lecteur pour une période de temps stipulée, la vérification de l'authenticité des membres des lecteurs existants, la création de nouveaux adhésions etc

Ces fonctions sont généralement effectuées par une personne qui saisit manuellement de nouvelles données ou modifie des données existantes dans le logiciel, ce qui la rend fastidieuse et prend du temps. Par conséquent, une méthode plus pratique serait un système où la gestion automatique de toutes ces opérations serait réussie. L'une des méthodes possibles consiste à utiliser le système d'identification par radiofréquence.

Cela nécessiterait que chaque membre possède une carte RFID dont la puce contiendrait les coordonnées de la personne, un code d'identification unique et les détails du livre (ou journal, magazines, etc.) dans possession de ce membre. Pour toute nouvelle entrée, le système nécessiterait la création d'une adhésion, ce qui permettrait alors à la personne d'utiliser les commodités de la bibliothèque.

Le code d'identification de la personne lui donnerait également l'autorisation d'entrer dans les locaux de la bibliothèque. Chaque article (livres lus, revues, magazines, etc.) de la bibliothèque contiendrait également une étiquette RFID avec un code unique intégré. Chaque rack de la bibliothèque consisterait en un petit système embarqué comprenant un lecteur RFID , un microcontrôleur, c'est-à-dire 8051 et un dispositif de communication, c'est-à-dire Max - 232 qui échangent la logique TTL/CMOS aux niveaux logiques RS232 via la communication série du microcontrôleur avec les ordinateurs personnels.

Les données de l'étiquette RFID de la personne et du livre seraient scannées par le lecteur RFID, qui à son tour communique avec le microcontrôleur. Le microcontrôleur traite les données acquises puis envoie les données de sortie à l'ordinateur principal pour stocker les informations dans la base de données.

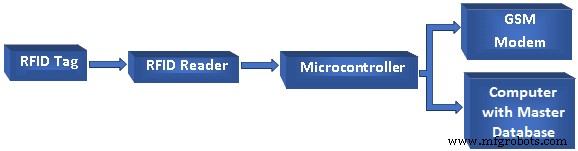

Schémas fonctionnels et schémas fonctionnels du système de gestion de bibliothèque basé sur la RFID

Ce système comprendrait trois sections :la section de base de données principale, la section de rack individuel et la section d'entrée. La première section est le petit système embarqué installé sur chaque rack de la bibliothèque, la seconde est constituée de l'ordinateur personnel constitué de la base de données principale.

Vous trouverez ci-dessous le schéma fonctionnel de la section d'entrée

Au départ, le membre serait tenu de scanner sa carte RFID sur le lecteur/scanner. Les informations du scanner sont obtenues par le microcontrôleur connecté à un écran LCD. Le microcontrôleur enverrait alors le code d'identification du membre à la section principale de la base de données via la communication GSM, pour vérification.

Une fois vérifié, le microcontrôleur contrôle le moteur d'entrée pour ouvrir la porte et affiche simultanément des instructions pour que la personne entre le nom du livre ou le nom du sujet qu'il recherche. Au fur et à mesure que la personne saisit les détails du livre (nom ou nom du sujet), le microcontrôleur enverrait des informations à la section principale de la base de données. Si le livre est disponible, le numéro de rack requis sera affiché sur l'écran LCD. S'il n'est pas disponible, un message similaire s'affichera.

Vous trouverez ci-dessous le schéma fonctionnel de la section de rack individuelle

Chaque rack consisterait en un système embarqué individuel comprenant un microcontrôleur, un lecteur et un système de communication. Lorsque la personne scanne le livre requis sur le lecteur, celui-ci lit les informations présentes sur l'étiquette RFID du livre et transmet les informations au microcontrôleur. Le microcontrôleur donnerait alors à nouveau des instructions à l'utilisateur pour faire les choix suivants :–

1. Lecture temporaire
2. Émission du livre
3. Renvoyer le livre
4. Réédition du livre

Si le membre choisit l'option « a », il peut garder le livre avec lui s'il se trouve à l'intérieur de la bibliothèque. Cependant, s'il essaie accidentellement ou délibérément de sortir avec le livre, un SMS d'avertissement généré par le système sera envoyé à son numéro et bloquera sa sortie.

Si le membre choisit l'option « b », le microcontrôleur vérifie d'abord si le membre a atteint la limite du nombre de livres émis. Si "oui", il donnerait des instructions au membre pour choisir l'option "c". Sinon, il enverrait le code du membre avec le code du livre à la section principale de la base de données pour ajouter les détails du livre à la base de données du membre.

Si le membre choisit l'option « c », le microcontrôleur demandera au membre s'il veut retourner le livre ou choisir l'option « d ». Si "oui", le système supprimerait les détails du livre de la base de données du membre. Si l'option 'd' est choisie, la base de données des membres sera mise à jour avec les détails du livre ainsi que la nouvelle période allouée.

Vous trouverez ci-dessous le schéma fonctionnel de la section principale de la base de données

Une fois que le microcontrôleur de la section d'entrée envoie des informations sur les membres au microcontrôleur de cette section, il vérifie les détails des membres à partir de la base de données principale dans l'ordinateur personnel et envoie le résultat correspondant.

La base de données principale se compose de sous-bases de données pour chaque membre. Selon l'option choisie (parmi les quatre options mentionnées dans la section ci-dessus), le microcontrôleur ajouterait ou supprimerait les détails du livre dans sa base de données (celle du membre). En dehors de cela, le microcontrôleur garderait également un œil sur chaque personne entrant et sortant de l'endroit.

Par exemple, si une personne choisit de lire temporairement le livre et essaie ensuite de quitter la bibliothèque avec le livre, le microcontrôleur enverra un SMS à la personne pour garder le livre à sa place, retransmettant simultanément les instructions au microcontrôleur de la section d'entrée pour contrôler l'ouverture de la porte.

Applications, avantages et inconvénients du système de gestion de bibliothèque basé sur RFID

Avantages

1. Ce serait un système hautement sécurisé et authentifié.
2. La consommation de temps diminuerait car le système est entièrement automatique.
3. Ce serait un système simple et pratique.

Inconvénients

1. Avec l'augmentation du nombre de racks, il serait difficile de supporter le coût d'installation d'un système embarqué sur chaque rack.
2. Comme ce système est entièrement automatique et ne nécessite pas de contrôle humain, il peut parfois être soumis à des pannes logicielles.
