Soudage TIG ou GTAW signifie  ” Soudure au gaz inerte tungstène “ et "soudage à l'arc sous gaz tungstène" respectivement.

Qu'est-ce que le soudage ?

Le soudage est un processus de fabrication qui assemble des métaux et des thermoplastiques en appliquant de la chaleur, qui à son tour fait fondre les pièces et les guide ensemble lorsqu'elles sont refroidies. Lors du soudage, soit le métal de base est fondu et fusionné, soit un matériau de remplissage est utilisé pour combler l'espace et assembler les pièces. C'est en bref « qu'est-ce que le soudage ? "

Maintenant, avant d'examiner en profondeur le soudage TIG , comprenons ce qu'est un "arc électrique"

Qu'est-ce qu'un arc électrique ?

TIG ou GTAW sont l'un des types de « soudage à l'arc électrique » . Le soudage à l'arc électrique est la méthode la plus largement utilisée pour assembler des composants de pièces métalliques en utilisant la chaleur produite par l'arc électrique.

Procédé de soudage Gtaw ou TIG :

Dans le soudage TIG, l'arc est maintenu entre la pièce et l'électrode de tungstène et est protégé par des gaz inertes comme l'hélium , Argon etc. Vous vous demandez peut-être à quoi sert le gaz inerte utilisé dans le soudage TIG ? Voyons des gaz inertes comme l'argon et l'hélium sont utilisés dans le soudage TIG car :

• Cela aide à produire un arc meilleur et stable.
• Aucun laitier n'est produit une fois le soudage terminé
• Une soudure de haute qualité peut être produite
• Le gaz inerte empêche la pièce de réagir avec les gaz de l'atmosphère en créant une barrière entre eux.

Électrode Tungstène :

Pour en revenir au sujet, le soudage In Tig, comme son nom l'indique, utilise une électrode de tungstène pour produire un arc. Le tungstène est utilisé en raison de son point de fusion élevé d'environ 3422 degrés Celsius . L'électrode de tungstène est capable de produire un arc d'environ 10 000K. Dans une électrode de tungstène 1-2 % de thorium et du zirconium est ajouté pour améliorer la capacité de transport de courant, l'émission d'électrons, la stabilité de l'arc et l'augmentation du point de fusion. Des diamètres d'électrode allant de 0,8 mm à 5 mm sont couramment utilisés.

Procédé de soudage TIG :

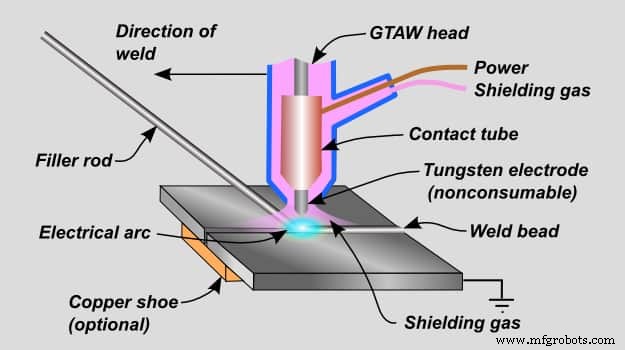

Comme le montre la figure, la tête de soudage (également appelée torche ou pistolet) se compose d'une poignée légère avec possibilité de tenir une électrode de tungstène. Le gaz de protection s'écoule dans la torche de soudage sur l'électrode à travers la buse à l'extrémité du pistolet dans la région de l'arc. Le flux de gaz sur l'électrode contribue à une meilleure dissipation de la chaleur permettant d'utiliser des courants plus élevés. Les torches de soudage sont munies d'une chemise d'eau autour d'elles à des fins de refroidissement. Lors du processus de soudage, un métal d'apport peut être utilisé ou non. Lorsque l'alimentation en courant est activée, le courant circule à travers l'électrode dans la pièce via le milieu de gaz inerte produisant un arc à haute température. Cet arc fait fondre le métal d'apport et fusionne les pièces une fois refroidies. Si le métal d'apport n'est pas utilisé, selon le métal de la pièce, le courant est augmenté ou diminué. L'arc fait fondre le métal de base et les réunit ainsi lorsqu'il est refroidi. Dans le soudage TIG, les processus manuels et automatiques sont possibles. Cette méthode convient au soudage de pièces plus fines (jusqu'à 6 mm d'épaisseur). Lire aussi :

• Outils d'atelier de base que vous devez connaître
• Machine à tourner
• Qu'est-ce qu'un joint universel
• Logiciels d'ingénierie les plus populaires

Métaux soudables au TIG :

• Aluminium et ses alliages
• Acier
• Acier inoxydable
• Fonte
• Bronze au silicium
• Titane
• Nickel
• Cuivre
• Acier au carbone
• Magnésium, etc.

Remarque :

Lors du soudage de métaux qui ont un film d'oxyde sur les surfaces comme l'aluminium ou le magnésium, un courant alternatif à haute fréquence est utilisé pour empêcher l'oxydation. Cependant, pour d'autres, un courant continu est utilisé.

Application du soudage TIG :

Le procédé de soudage TIG a un domaine d'application très large en raison de ses nombreux avantages, par exemple :

• Il fournit un chauffage concentré de la pièce.

• Il assure une protection efficace du bain de soudure par un gaz de protection inerte.

• Il peut être indépendant du matériau de remplissage.

• Les matériaux d'apport n'ont pas besoin d'être finement préparés si seul l'alliage est correct.

• Aucun traitement ultérieur de la soudure n'est nécessaire car aucun laitier ou éclaboussure n'est produit.

• Les endroits d'accès difficile peuvent être soudés.

Domaines d'application Le soudage TIG est souvent utilisé pour les travaux qui exigent un soudage de haute qualité, comme par exemple :

• L'industrie offshore
• Les centrales de cogénération
• L'industrie pétrochimique
• L'industrie agro-alimentaire
• L'industrie chimique
• L'industrie nucléaire

Les exigences croissantes en matière de qualité de la soudure ont rendu le soudage TIG très populaire pour le soudage de tubes de plus petites dimensions ainsi que pour les racines de matériaux non alliés et alliés dans des plaques plus lourdes.
