Quels sont les différents types de poulies ? avec leurs utilisations et

Dans cet article, vous apprendrez qu'est-ce qu'une poulie ? comment ça marche ? Ses pièces, son fonctionnement, ses applications, et types de poulies sont expliqués avec des exemples et des images .

Téléchargez le fichier PDF de cet article à la fin de celui-ci.

Qu'est-ce que la poulie ?

La poulie est un composant mécanique utilisé pour transférer le mouvement de l'arbre à la courroie ou à la corde et vice versa. Les poulies et les courroies sont les moyens de transmission de puissance les plus simples et les plus courants.

Une poulie est un type de roue sur un arbre conçu pour changer la direction d'une courroie et pour soutenir le transfert de puissance entre l'arbre et la courroie. Une poulie a une rainure à l'intérieur de la bride autour de sa circonférence pour maintenir le câble ou la courroie.

L'élément principal d'un système de poulie est une corde, un câble, une courroie ou une chaîne. La poulie est fixée sur l'arbre ou la poulie qui déplace d'autres poulies sont appelées « poulies motrices ». Les poulies mues par la poulie motrice sont appelées « poulies suiveuses ». Les poulies sont disponibles en petites et grandes tailles.

Nous pouvons facilement augmenter ou diminuer la vitesse de transmission de puissance en termes d'engrenages et d'arbres en utilisant des poulies grandes et petites.

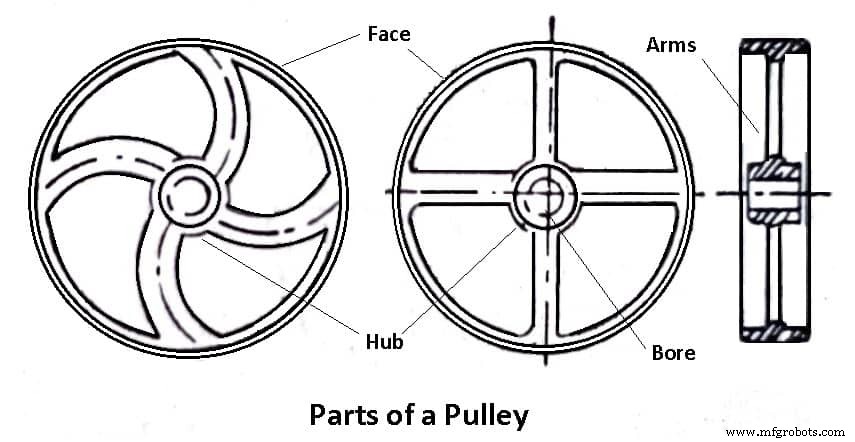

Parties de poulie

Voici les parties d'une poulie :

1. Visage
2. Centre
3. Armes
4. Alésage

Visage #1

La partie contenant la périphérie de la poulie s'appelle la Face. Il s'étend quelque peu du centre et descend des côtés. La partie médiane saillante est appelée Couronne. La face est soit lisse, soit une rainure en "V" est construite dessus.

Centre #2

Le moyeu est une partie centrale d'une poulie, qui a un alésage pour l'arbre. Ceux-ci sont de trois types :

a) Moyeu solide : C'est seulement un arbre d'une taille particulière qui est monté. Pour les arbres de différentes tailles, il est utilisé avec différents alésages.

b) Moyeu fendu : Il est fendu d'un côté qui est serré avec un écrou et un boulon après le montage de l'arbre. Il est également fabriqué en une seule pièce. Il peut être utilisé avec des arbres de différents diamètres.

c) Hub partagé : Ce type de moyeu est réalisé en deux parties. Pour monter ces deux pièces sur les arbres, deux écrous et boulons sont utilisés. Leurs visages sont faits de deux pièces. Ceux-ci peuvent être utilisés pour les grands et les petits arbres du même type.

Bras #3

Les pièces de jonction qui joignent la face et le moyeu de la poulie sont appelées bras. Leur nombre est fonction du diamètre de la poulie et de son utilisation. Il peut être fait avec quatre, six ou huit.

Alésage #4

Le trou dans le moyeu s'appelle Bore. Une clé consiste à couper dans le trou, avec l'arbre de clé et la poulie verrouillés.

Types de poulies

Pour différentes machines et travaux, les types de poulies suivants sont utilisés :

1. Poulie fixe
2. Poulie mobile
3. Poulie composée
4. Poulie de bloc et palan
5. Poulie étagée
6. Poulie à rainure en "V"
7. Poulie conique
8. Poulie jockey
9. Poulie ronde
10. Poulie rapide et lâche
11. Poulie de convoyeur

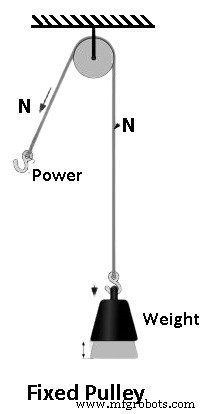

#1 Poulie Fixe

Dans ce type de système de poulie, la poulie est attachée à un point fixe et la corde est attachée à l'objet. La roue et l'axe de la poulie fixe sont conçus pour reposer au même endroit. Il se compose d'un tambour qui est attaché à un seul endroit.

En cela, vous tirez un côté de la corde vers le bas et l'autre côté vers le haut. Vous utilisez la même force pour l'abaisser que pour soulever vous-même l'objet à la main. Cependant, la direction de la force est modifiée. Ceci est utile car lorsque vous tirez vers le bas, vous pouvez utiliser votre propre poids corporel pour pousser.

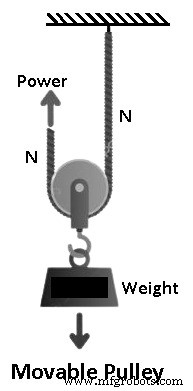

#2 Poulie Mobile

Dans ce type de poulie, la corde est attachée au point fixe et l'autre extrémité de la corde est laissée libre. La poulie est attachée à l'objet que vous devez déplacer. Lorsque vous tirez sur la corde, elle bouge et la poulie soulève l'objet. Ce système est parfait pour élever l'objet en dessous de vous à un niveau supérieur.

Si les deux côtés du système de poulie mobile sont fixes et que la corde est tendue entre des points fixes, le système fonctionne comme une roue et un axe car l'objet peut se déplacer le long de la corde si une force lui est appliquée.

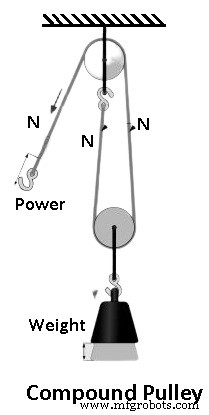

Poulie composée #3

Dans le cas d'une poulie composée, elle est constituée de poulies fixes et mobiles, ce qui allège la charge et permet de changer la direction de la force. Ils sont idéaux pour les charges très lourdes, cependant, il faut parfois beaucoup de vitesse pour faire le travail correctement.

Il est conçu pour mettre l'effort que vous chargez à moins de la moitié de la charge réelle. Ces systèmes sont généralement installés sur des chantiers de construction et sur des grues pour soulever des objets lourds tels que du béton et de l'acier. Il est également connu sous le nom de système de poulies combinées.

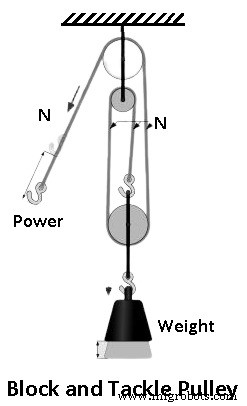

#4 Poulie de blocage et d'attirail

Une poulie à palan est un système de deux ou plusieurs poulies maintenues ensemble par une corde ou un câble pour soulever des charges massives. Ces types de poulies sont agencées pour former un bloc, puis les blocs sont connectés de manière à ce que l'on soit immobile et se déplace avec une charge.

Pour donner un avantage mécanique, la corde est enfilée dans la poulie, ce qui augmente la force appliquée à la corde. Ces poulies sont généralement utilisées pour soulever des poids lourds ou appliquer une grande force dans n'importe quelle direction.

Poulie étagée #5

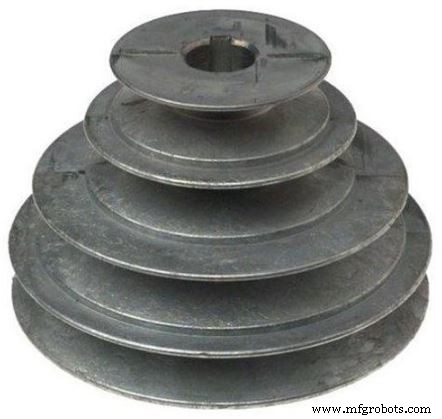

Cela peut être qualifié de groupe de plusieurs poulies. Les faces des poulies sont transformées en poulies étagées, avec des poulies de différents diamètres fixées en séquence. Comme il est fait comme des marches, on l'appelle une poulie à marches.

Il est utilisé dans les endroits où il est nécessaire d'augmenter ou de diminuer la vitesse de la poulie entraînée pour divers travaux, par ex. perceuse, tour, etc. Ceux-ci sont souvent utilisés par paires.

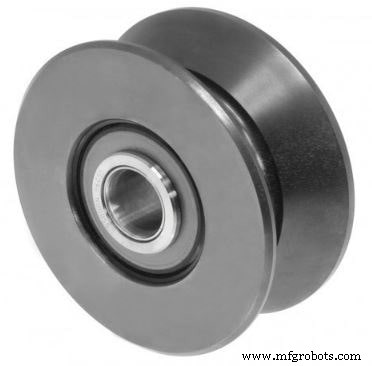

Poulie à rainure en "V" n° 6

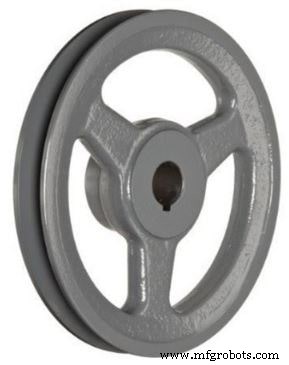

Une rainure comme la lettre anglaise "V" est découpée sur la face de cette poulie. Il est utilisé dans les moteurs électriques et les automobiles. Une courroie spéciale en forme de "V" est utilisée avec ces poulies. Dans certaines poulies, plus d'une rainure en "V" est coupée.

Ces types de poulies sont utilisés pour la transmission de puissance pour les travaux lourds. Avec l'utilisation de plus d'une courroie en "V", il y a moins de risques de perte de puissance.

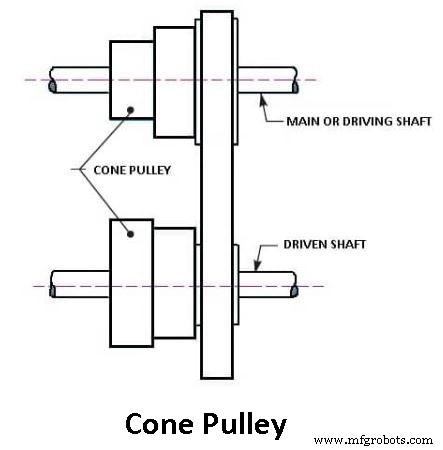

Poulie à cône #7

Il est utilisé dans un ensemble de deux poulies (paires) et est conique. Un cône similaire est coupé sur deux poulies. Celles-ci sont montées de manière à ce que la grande extrémité de l'une soit opposée à la petite extrémité de l'autre afin que le mouvement de la courroie provoque un changement de vitesse. Avec l'aide de cette poulie, nous pouvons obtenir des vitesses appropriées pour différents travaux.

Poulie Jockey #8

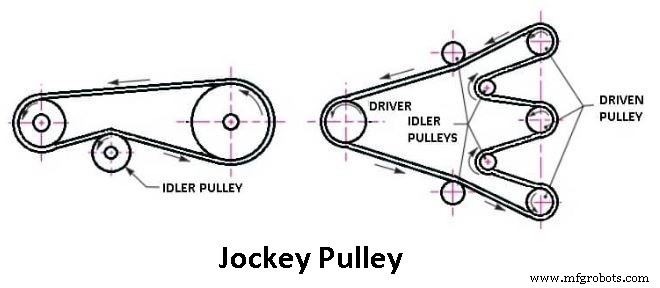

Un problème qui survient généralement lors de l'utilisation de ces poulies est qu'après un certain temps, leurs courroies se desserrent et commencent à glisser, entraînant une perte de puissance.

Afin de surmonter ce problème, une troisième poulie est utilisée avec la paire de deux poulies comme indiqué sur la figure. C'est ce qu'on appelle une poulie jockey. Cette poulie est une poulie auto-contrôlée qui maintient la courroie tendue lorsqu'elle se desserre.

Poulie ronde n° 9

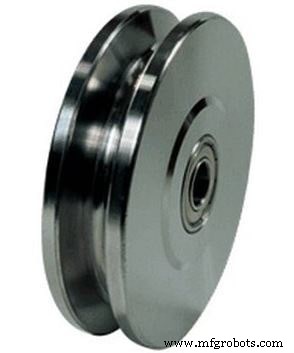

Une rainure ronde est découpée sur la face de ce type de poulie. Des courroies rondes ou des cordes sont utilisées pour le faire fonctionner. Il peut également être fabriqué comme la poulie à marches.

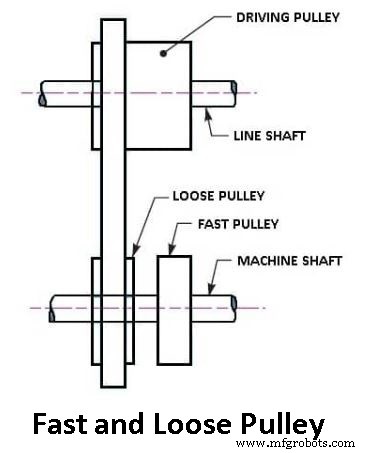

#10 Poulie rapide et lâche

Ces poulies sont utilisées pour les machines qui sont rapidement démarrées ou arrêtées. Ceux-ci sont utilisés par paires de deux petites poulies, qui sont montées sur un arbre intermédiaire. Une poulie est serrée sur l'arbre intermédiaire avec une "clé" ou un autre moyen et une autre poulie est montée grâce à une disposition pour une rotation libre.

Lorsque la machine doit fonctionner, la courroie est montée sur la poulie tendue. Cette poulie est dite poulie rapide. Lorsque la machine doit être arrêtée, la courroie est enfilée sur la poulie indépendante, dite poulie libre.

Son avantage majeur est que l'on peut arrêter la machine tout en laissant tourner l'arbre principal avec un moteur électrique ou un moteur à huile. Un levier est prévu pour faire glisser la ceinture.

Poulie de convoyeur n° 11

Ces types de poulies sont utilisées comme poulie motrice sur l'arbre intermédiaire des machines qui sont actionnées par un seul moteur électrique ou moteur à huile et par un arbre intermédiaire. Leurs visages sont suffisamment larges et des ceintures plates sont utilisées.

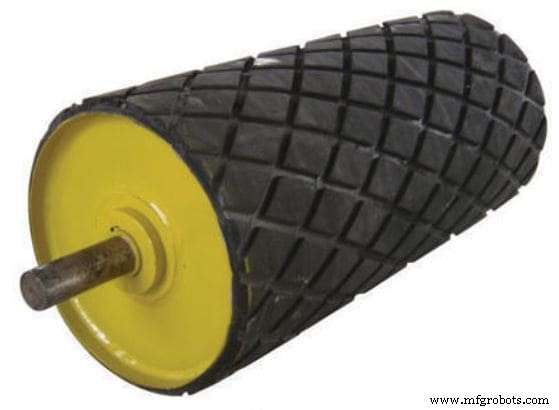

Le système de convoyeur utilise une poulie de convoyeur pour aider à changer la direction de la bande transporteuse, faire fonctionner la bande et fournir une tension à la bande.

Ceux-ci sont constitués de coques laminées avec des disques d'extrémité flexibles et des ensembles de verrouillage. Ils sont placés à une extrémité du convoyeur ou à côté du convoyeur sur un moteur.

Poulie à Courroie Plate

Les poulies à courroie plate sont idéales dans les systèmes de transmission. Ceux-ci sont entraînés par des courroies plates, ont généralement des vitesses élevées et sont utilisés dans des applications à faible puissance dans les textiles, la fabrication de papier, les imprimantes informatiques et les convoyeurs.

La courroie plate est moins chère que la courroie utilisée dans une poulie à courroie serpentine. Les courroies plates fonctionnent sur des poulies plates et des galets tendeurs plats et ne nécessitent pas de poulie à courroie plate rainurée. Un tendeur à poulie plate peut également être utilisé pour l'arrière d'une courroie trapézoïdale traditionnelle.

L'un des avantages de l'utilisation de cette poulie est qu'en cas de surcouple, la courroie peut patiner, évitant ainsi d'endommager d'autres équipements que la courroie.

Types de poulies à courroie plate

Voici les types de poulies à courroie plate :

1. Poulie fendue ou en fonte
2. Poulie en papier
3. Poulie en acier
4. Poulie en bois

#1 Split ou poulie en fonte

Ces types de poulies sont en fonte et ont des jantes rondes. Ce type de poulie est composé de deux parties, qui sont la face et le moyeu. Sa spécialité est qu'il peut être utilisé sur des poulies de différentes tailles, grandes et petites. Il est utilisé dans une machine à scier.

Ils sont utilisés dans divers secteurs industriels. Les poulies en fonte sont souvent utilisées dans l'extraction pétrolière et également dans les industries mécaniques. En raison du faible coût de la poulie, elles sont abordables pour toutes les industries.

#2 Poulie à papier

La poulie en papier est réalisée de telle manière que la partie extérieure de la poulie est en fibres de papier compressées et la partie intérieure en métal. Ce type de poulie est équipé d'un moteur électrique à un système de transmission par courroie lorsque la distance centre à centre de l'arbre est courte.

Poulie en acier #3

Comme leur nom l'indique, ces poulies sont constituées de tôles d'acier. Cette poulie est constituée de deux parties liées entre elles. Les poulies en acier sont équipées de bagues interchangeables avec des arbres de différentes tailles.

La poulie en acier offre un coefficient de frottement avec une courroie en cuir au moins égal à celui atteint par une poulie en fonte. Elles sont plus solides, durables et plus légères (jusqu'à 40 à 60 % de moins) que les poulies en fer. Ces poulies sont généralement conçues pour fonctionner à grande vitesse.

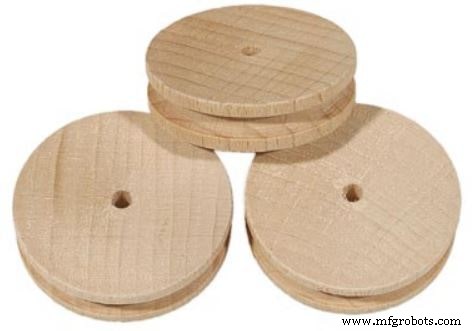

#4 Poulie en bois

Les poulies en bois sont légères et ont un coefficient de frottement plus élevé que les poulies en fonte ou en acier. Ils sont faits d'érable qui est placé en sections et collé ensemble sous une forte pression.

Ces poulies peuvent être pleines ou fendues avec un moyeu en fer fixé par des vis ou des bagues réglables qui empêchent la résistance de frottement d'être installée entre elles et l'arbre. Ils sont principalement utilisés dans les entraînements motorisés car l'arc de contact entre la face de la poulie et la courroie est limité.

Avantages du système de poulie

1. L'effort est réduit lors du levage de charges lourdes avec des poulies, offrant ainsi un avantage mécanique.
2. Le processus de levage d'objets est silencieux, c'est donc un processus silencieux.
3. Cela peut changer la direction de la force appliquée.
4. Cela minimise la quantité de force réelle nécessaire pour soulever des objets lourds.
5. Les poulies sont moins chères et faciles à fabriquer que les engrenages.
6. Cependant, le système de poulie se compose de pièces mobiles, aucune lubrification n'est donc nécessaire.

Inconvénients du système de poulie

1. Il utilise la friction lorsqu'il fonctionne pour transférer le mouvement, il y a donc une possibilité de glissement.
2. Il n'est pas adapté au transfert de très haute puissance à haut régime.
3. La corde provoque de la fatigue et des glissements lors de travaux prolongés.
4. Si vous soulevez des objets lourds, la distance de levage peut être augmentée.
5. Les systèmes de poulie ne sont pas fiables par rapport au système d'engrenage.

Exemples de poulies

Voici des exemples courants qui montrent où les poulies sont utilisées.

1. Dans les ascenseurs, il utilise plusieurs poulies pour effectuer la tâche.
2. Un système de levage de charge est un système de poulie qui permet de hisser des objets à des étages supérieurs.
3. Les poulies de construction sont utilisées pour soulever et maintenir en place des matériaux lourds.
4. Plusieurs équipements d'exercice utilisent des poulies pour remplir leurs fonctions.
5. Au théâtre, les films sont déplacés à l'aide d'un système de poulies qui sépare les écrans.
6. Les vitres des fenêtres sont actionnées à l'aide d'un système de poulies pour les déplacer de haut en bas.
7. La corde à linge utilise un système de poulie pour tirer facilement les vêtements vers le client.
8. Les couvreurs peuvent également utiliser des poulies pour soulever le toit au lieu d'essayer de soulever tous les bardeaux.
9. Vous ne savez pas qu'une grue est un type de système de poulie utilisé dans la construction.
10. Le bulldozer est également un excellent exemple qui utilise un système de poulie.
11. Une poulie est utilisée pour étendre l'échelle.
12. Les voiles des voiliers sont levées et abaissées à l'aide d'un système de poulies.
13. Les portes de garage utilisent un système de poulie pour lever et abaisser la porte.
14. Les personnes qui pratiquent l'escalade utilisent des poulies pour grimper.
15. La courroie de distribution des voitures est un exemple parfait de poulies.
