Avantages clés de l'électroérosion à fil : précision, polyvalence et fiabilité

Avec l'avancement de la science et de la technologie, la technologie d'électroérosion à fil (EDM) s'est développée pour devenir une technologie d'usinage importante dans l'industrie de l'usinage, avec une grande précision d'usinage et relativement peu de conditions restrictives. La précision des pièces traitées par électroérosion à fil dépasse ce que la technologie d'usinage générale peut atteindre. Et la gamme de traitement est également relativement large, pratiquement tout matériau métallique conducteur peut être traité, sans être limité par la dureté du matériau.

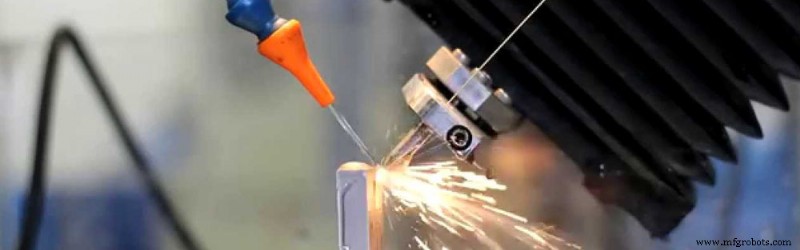

En utilisant la décharge électrique entre le fil d'électroérosion et un matériau conducteur tel que l'acier inoxydable, la forme désirée peut être obtenue. L'électroérosion à fil est considérée comme l'une des méthodes les plus rentables pour usiner des matériaux durs et conducteurs.

L'électroérosion à fil ne produit pas la force objective des autres procédés pendant le traitement. La force motrice requise par la broche de toutes les machines-outils est relativement faible. Dans ce cas, seul un moteur relativement petit est nécessaire pour fonctionner normalement, ce qui améliore correspondamment la précision d'usinage du produit.

L'électroérosion à fil devient de plus en plus populaire en raison de ses avantages :

Avantages de l'électroérosion à fil

1. Amélioration de l'efficacité de production

Les électrodes d'électroérosion à fil utilisent des fils métalliques de 0,03 à 0,35 mm. Avec l'aide d'ingénieurs de traitement expérimentés et efficaces, les projets d'électroérosion à fil peuvent être configurés et terminés dans un délai de livraison plus court, afin que vous puissiez obtenir plus rapidement les pièces clés. L'électroérosion à fil peut produire des pièces à haute tolérance sans bavures ni déformations ; elle peut traiter les pièces de production en une seule étape, vous faisant gagner un temps et de l'argent précieux, et améliorant considérablement l'efficacité de production.

2. Pas de coupe par impact

Le traitement des matériaux durs nécessite généralement un usinage intensif, qui demande beaucoup de force et d'impact pour former la forme désirée pendant le traitement. Cela présente certains inconvénients, car les impacts peuvent créer des contraintes qui déforment le matériau pendant la coupe et une usure rapide de l'outil. Cela rend l'usinage traditionnel sur pièces de précision difficile. L'électroérosion à fil peut traiter des matériaux durs et fragiles, tant qu'ils sont conducteurs, sans produire d'impact ni de contrainte. Même la coupe de matériaux extrêmement minces ne les pliera ni ne les déformera.

3. Large gamme de traitement

L'électroérosion à fil peut également couper relativement facilement la dureté des métaux conducteurs, du cuivre aux matériaux les plus durs, y compris le molybdène et le tungstène. Les produits d'électroérosion à fil ne sont pas affectés par la dureté du matériau, et peuvent traiter des matériaux conducteurs qui ne peuvent pas être traités par d'autres procédés, et le matériau peut être traité thermiquement puis usiné, évitant les problèmes de déformation causés par le traitement thermique postérieur du produit.

4. Faibles exigences sur la forme du produit

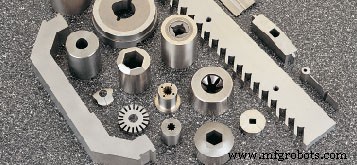

Hormis l'influence des fils métalliques et des écarts aux angles intérieurs du produit, l'électroérosion à fil peut facilement couper des formes précises et complexes même dans les matériaux les plus durs ou les plus fragiles, tout en maintenant une faible rugosité de surface Ra.

5. Obtention de tolérances élevées

Le traitement par électroérosion à fil est plus précis que le laser, la coupe à la flamme ou le plasma. Il n'exerce aucune force sur les pièces, de sorte que l'électroérosion à fil peut atteindre des tolérances très élevées pour obtenir des dimensions précises et un ajustement précis. Cela élimine le besoin d'usinage et de finition supplémentaires des pièces après usinage.

6. Économie de coûts

Puisque l'électroérosion à fil peut être utilisée pour traiter efficacement tout matériau conducteur, le traitement prendra moins de temps. De plus, l'électroérosion à fil peut également réduire les déchets. Comme le fil métallique n'est que d'environ 0,3 mm, le bord de coupe du produit après usinage est très petit, ce qui améliore considérablement le taux d'utilisation du matériau et réduit le coût du matériau. En outre, moins de déchets sont générés et aucun traitement thermique n'est requis, ce qui minimise le nettoyage.

7. Haute sécurité

Le fluide de travail de l'électroérosion à fil est un liquide ininflammable, ce qui permet un fonctionnement sans surveillance. L'induction intégrée et le contrôle automatique intelligent améliorent la facilité d'utilisation.

Inconvénients de l'électroérosion à fil

L'électroérosion à fil, comme les autres méthodes de traitement, présente de nombreux avantages et quelques inconvénients mineurs.

En raison de la nature de la méthode pour réaliser la coupe, c'est-à-dire l'utilisation de charges contrôlées répétées rapidement pour corroder le matériau le long de la ligne de coupe sur la pièce le long d'un faisceau de fils pour enlever le matériau, l'EDM est limité à la coupe de matériaux conducteurs. Par conséquent, tout matériau composite ou matériau revêtu d'un diélectrique n'est pas réalisable pour l'électroérosion à fil.

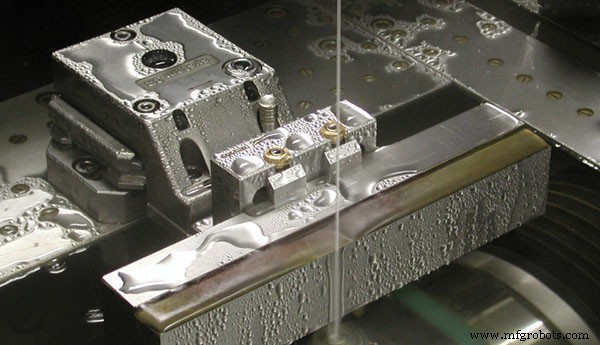

La conductivité électrique qui doit être maintenue lors de la coupe de pièces avec des outils d'électroérosion à fil exige que les pièces soient fermement fixées en place et ne puissent pas être déplacées. En plus du risque significatif de déformer le tube, cela peut également amener la ligne de coupe à entrer en contact avec la pièce, ce qui peut court-circuiter la coupe et casser le fil de coupe, et provoquer des « marches » dans la pièce. Bien que vous puissiez fixer un tube d'essai pour qu'il puisse être rotatif dans une machine EDM, cette méthode est optimisée pour des formes plus complexes et n'est pas rentable pour la simple coupe de tubes 2 axes.

Devriez-vous utiliser l'électroérosion à fil en production ?

Avant de choisir la bonne méthode de traitement pour votre projet, il y a quelques questions à se poser. Les machines d'électroérosion à fil représentent un investissement considérable et nécessitent du personnel bien formé pour la programmation et l'opération. Ces considérations doivent être mises en balance avec le coût inférieur ou les méthodes de coupe de métal moins précises de l'utilisation des services de production CNC.

Quelques raisons pour choisir la technologie d'électroérosion à fil incluent :

• Créer des pièces uniques de haute qualité pour inventions, prototypes et modèles de preuve de concept
• Besoin d'utiliser une variété de matériaux durs et d'alliages avec différentes épaisseurs
• Exige une finition de surface de très haute qualité et réduit le post-traitement des pièces
• Copier ou restaurer des pièces rares ou indisponibles utilisées dans les voitures ou les répliques historiques
• Produire des pièces de précision complexes et très détaillées, qui peuvent être reproduites et copiées avec précision lors de la prochaine série de production
• Lorsque l'assemblage précis et l'apparence des pièces sont critiques pour le produit final, éviter les différences de pièces entre différents lots de production et fabricants
• Réduire les déchets de coupe dans les matériaux coûteux (tels que l'or, l'argent ou les matériaux d'alliage coûteux)
• Produire des trous coniques minces, des rainures extrêmement étroites ou des formes 3D pour s'adapter parfaitement aux pièces existantes
• Utiliser l'usinage à commande numérique pour automatiser les processus complexes de coupe et de fabrication de pièces
• Répondre à des tolérances et restrictions de matériaux extrêmement strictes dans les applications aérospatiales ou médicales
• Utiliser de très petits fragments ou matériaux fragiles qui ne peuvent pas supporter la pression ou le stress de coupe
