Fraisage Contre-rotation (Up) vs Fraisage En-rotation (Down) : Différences Clés

En fraisage, le sens relatif entre la rotation de l'outil (fraise) et l'avance de la pièce (ou de l'outil) définit deux modes fondamentaux aux conséquences majeures sur efforts, vie outil, finition et stabilité.

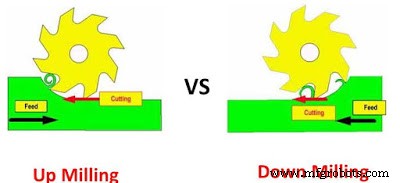

Définition Géométrique

• Fraisage Contre-rotation (Up Milling / Conventional) : L'outil tourne contre le sens d'avance. La dent entre dans la matière avec une épaisseur de copeau nulle qui croît jusqu'au max à la sortie. L'effort radial tire la pièce vers le haut (débrayage).
• Fraisage En-rotation (Down Milling / Climb) : L'outil tourne dans le sens d'avance. La dent attaque avec l'épaisseur max qui décroit à zéro. L'effort radial plaque la pièce sur la table.

Tableau Comparatif Détaillé

N°	Critère	Fraisage Contre-rotation (Up)	Fraisage En-rotation (Down)
1	Sens rotation vs avance	Opposé	Identique
2	Appellation traditionnelle	Conventionnel	Escalade (Climb)
3	Épaisseur copeau (entrée→sortie)	0 → Max	Max → 0
4	Effort radial sur pièce	Vers le haut (arrachement) → Bridage très rigide requis	Vers le bas (plaquage) → Bridage standard
5	Chaleur / Propriétés pièce	Diffuse dans pièce → risque modification structure, contraintes	Évacuée mostly dans copeau → pièce préservée
6	Usure outil	Forte (frottement entrée, choc thermique cyclique)	Réduite (coupe nette, moins frottement)
7	Vie outil	Courte	Longue (jusqu'à 2x-3x)
8	Évacuation copeaux	Vers le haut/avant → risque recoupe copeau → finition ↓	Vers le bas/arrière → évacuation propre → finition ↑
9	Finition surface	Moyenne (recoupe copeaux, vibrations arrachement)	Excellente (coupe nette, pas recoupe)
10	Force de coupe	Élevée	Réduite (~20-30% moins)
11	Lubrification	Haute performance requise (chaleur dans pièce)	Standard suffisante
12	Usage historique / actuel	Traditionnel (machines anciennes, jeu vis mère). Maintenant minoritaire.	Standard moderne (machines rigides, vis à billes, CNC). Majoritaire.

Quand Utiliser Chaque Mode ?

Fraisage En-rotation (Down) – Choix Par Défaut Moderne

• Machines CNC rigides, vis à billes (pas de jeu).
• Finition, semi-finition, profilage, rainurage, poches.
• Matériaux difficiles (inox, titane, superalliages) : vie outil critique.
• Pièces minces, flexibles (effort plaque).
• Fraisage grande vitesse (HSM).

Fraisage Contre-rotation (Up) – Cas Spécifiques

• Machines conventionnelles à vis mère trapézoïdale (jeu important) : le "climb" provoquerait un auto-entraînement violent de la table (danger, casse).
• Premier passe sur peau de coulée/forge (croûte dure, abrasive) : l'entrée progressive (copeau fin) préserve l'arête vs choc entrée épaisse en down.
• Fraisage manuel / machines légères sans rigidité suffisante.
• Certains matériaux très abrasifs (composites CFRP) où l'usure par frottement entrée en down est critique.

Conseils Pratiques

1. Vérifier rigidité machine/bridage avant down milling.
2. Éliminer le jeu vis mère (précontrainte, vis à billes) pour down milling sûr.
3. Utiliser fraises à brise-copeaux adaptés au mode choisi.
4. Surveiller l'effort coupe (dynamomètre, courbe courant broche) pour détecter instabilité.
5. Pour poches : stratégie hélicoïdale / ramping en down milling.

Le fraisage en-rotation (down) est la norme industrielle actuelle pour ses avantages majeurs (vie outil, finition, effort, chaleur). Le contre-rotation reste nécessaire sur machines à jeu ou pour l'attaque de peaux dures.
