Quelle est la différence entre le fraisage CNC et le tournage CNC

Les services d'usinage personnalisés fournissent des ressources précieuses pour les entreprises et l'industrie, telles que la défense, l'optique, les produits pharmaceutiques, les machines et les automobiles. Certaines pièces sont fabriquées par des machines cnc et d'autres par des tours cnc. De nombreuses personnes qui travaillent dans le secteur manufacturier ne sont pas tout à fait conscientes de la différence entre le fraisage CNC et le tournage CNC.

De l'extérieur, les deux processus semblent très similaires (c'est-à-dire l'enlèvement de métal). Cependant, à bien des égards, ils sont très différents dans la façon dont ils complètent les pièces requises. En général, le tournage et le fraisage sont souvent appelés "usinage CNC" - nos clients demandent souvent un usinage CNC au lieu du tournage ou du fraisage comme son nom l'indique. Bien sûr, c'est le travail de SANS de s'assurer que le processus le plus approprié est utilisé à chaque fois. Aujourd'hui, nous allons présenter la différence entre le tournage et le fraisage, ainsi que les avantages et les inconvénients de l'usinage CNC.

Qu'est-ce que le tournage CNC ?

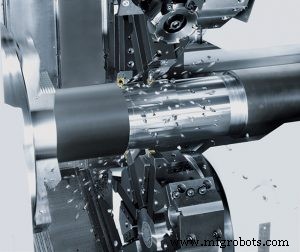

Le tournage CNC s'effectue sur une machine-outil appelée tour. Le principe de traitement est que la pièce est en rotation et que l'outil est fixe. Sur cette machine, le matériau peut tourner, mais l'outil reste immobile. Habituellement, un mandrin est utilisé pour fixer la pièce sur la broche en rotation. Le mandrin peut être serré avec des mâchoires ou des dispositifs hydrauliques pour fixer la pièce en place.

Lorsque la broche tourne, la tourelle équipée d'outils de coupe se déplace vers la matière première et l'enlève au fur et à mesure que la matière tourne pour former la forme souhaitée. Les outils de la tourelle sont très solides et la tourelle tourne pour changer les outils qui s'engagent avec le matériau. Étant donné que la pièce tourne pendant que l'outil enlève de la matière, la forme finale est une forme de profil rotatif.

Les pièces tournées vont des simples anneaux aux pièces courbes complexes :sphères, cônes, cylindres et autres formes, telles que carré ou hexagone.

Qu'est-ce que le fraisage CNC ?

Semblable au tournage CNC, le fraisage CNC est également un processus de fabrication automatisé. Complété par un équipement à commande numérique par ordinateur. Utilisez une fraise pour enlever la surface du matériau en avançant dans une certaine direction angulaire. L'objet de la fraiseuse CNC est fixé à une certaine position de la machine-outil et la fraise tourne à grande vitesse sous la pince de la fixation.

En touchant la pièce, il peut traiter des plans et des rainures sur sa surface. Il peut également traiter diverses surfaces courbes, engrenages et autres fraiseuses CNC.

La machine de fraisage de la pièce sur la fraiseuse CNC peut traiter des plans (plans horizontaux, plans verticaux), des rainures (rainures de clavette, rainures en T, rainures en queue d'aronde, etc.) et des pièces d'engrenage (engrenages, arbres cannelés, pignons, etc. ) , Apparence en spirale (filetages, rainures en spirale) et diverses surfaces courbes.

En outre, il peut également être utilisé pour traiter les opérations de surface externe d'inversion, de trou intérieur et de bloc. En raison de la coupe intermittente multi-outils, la productivité de la fraiseuse CNC est plus élevée. Le principe d'usinage de la fraiseuse CNC est que la pièce est fixe et que l'outil tourne. Ces machines peuvent également être horizontales ou verticales, selon la tolérance et le poids de la pièce.

Les fraiseuses CNC peuvent être contrôlées de deux manières :par ordinateur ou par opération manuelle. La programmation informatique permet à la machine-outil d'effectuer la coupe précise requise, tandis que la commande manuelle permet à l'opérateur de la machine-outil CNC de ralentir ou d'accélérer ou d'ajuster le processus selon les besoins.

Quelles sont les différences entre le fraisage CNC et le tournage CNC ?

1) La trajectoire de déplacement de l'outil et de la pièce

Tournage CNC :la pièce tourne et l'outil de tournage se déplace le long d'une ligne droite ou d'une courbe.

Fraisage CNC :la fraise tourne et la pièce se déplace le long d'une ligne droite ou d'une courbe.

2) Machines

Tournage CNC :à l'aide de tours ou de tours CNC, il peut également être utilisé pour le traitement, y compris le perçage, l'alésage, le taraudage et le moletage.

Fraisage CNC:À l'aide d'une fraiseuse CNC ou d'une fraiseuse, il peut traiter un plan (horizontal, vertical), une rainure (rainure de clavette, rainure en T, rainure en queue d'aronde), un engrenage, une surface en spirale (filetage, rainure en spirale) et diverses surfaces courbes.

3) Capacité ou objectif

Tournage CNC :principalement utilisé pour l'usinage de surfaces intérieures et extérieures cylindriques ou coniques, telles que des arbres, des douilles, des manchons, etc.

Fraisage CNC :utilisé pour usiner des surfaces planes et irrégulières, telles que des rainures, des rainures, des engrenages, des filetages et des surfaces de moulage spéciales de moules, qui peuvent créer des formes et des caractéristiques complexes

4) Avantages

Tournage CNC :meilleure surface extérieure lors de l'usinage

Fraisage CNC :meilleurs résultats lors de l'usinage de grandes surfaces

5) Fonction outil

Tournage CNC :l'outil est un point unique

Fraisage CNC :outil multipoint

6) Couper

Tournage CNC :coupe continue, maintien de l'outil de coupe en contact avec la pièce

Fraisage CNC :coupe intermittente, engagement et désengagement des dents de l'outil de coupe

7) Puce

Tournage CNC :copeaux, copeaux discontinus ou continus

Fraisage CNC :produire toujours des copeaux discontinus

Avantages et inconvénients de l'usinage CNC

Avantages

1 L'usinage CNC peut être une liaison multicoordonnée, peut traiter des pièces aux formes complexes et même traiter certaines pièces non observables.

2 Le tour CNC lui-même a une grande précision d'usinage, une forte rigidité, peut choisir une dose d'usinage favorable et une productivité élevée (généralement 3 à 5 fois celle des machines-outils ordinaires);

3 La machine de traitement de tour CNC a un haut degré d'automatisation, ce qui peut réduire l'intensité du travail ;

4 La qualité des produits traités par les tours CNC est facile à contrôler

5 Le nombre d'outillages est fortement réduit et un outillage complexe n'est pas nécessaire pour l'usinage de pièces aux formes complexes. Si vous souhaitez modifier la forme et la taille de la pièce, il vous suffit de modifier le programme de traitement de la pièce, qui convient au développement et à la modification de nouveaux produits et peut économiser du temps de préparation de la production.

6 La qualité de traitement est stable, la précision de traitement est élevée et la précision de répétition est élevée, ce qui convient aux exigences de traitement des aéronefs.

7 L'efficacité de la production est plus élevée dans le cas de la production de plusieurs variétés et de petits lots, ce qui peut réduire le temps de préparation de la production, le réglage de la machine-outil et l'inspection des processus, et réduire le temps de coupe en raison de l'utilisation du volume de coupe.

Inconvénients

1. Le coût des équipements de machines-outils est élevé, ce qui n'est pas propice au traitement de grandes quantités de pièces,

2. Exigences élevées pour le personnel de maintenance et coûts de personnel élevés

3 Le système est compliqué, le coût de maintenance est élevé et un bon environnement de travail est requis

Ce qui précède est la différence entre le tournage CNC et le processus de fraisage, les avantages et les inconvénients de l'usinage CNC. Si vous avez des questions ou des projets connexes, veuillez vous renseigner. Notre équipe professionnelle vous donnera un résultat satisfaisant.
