BrewBench

Composants et fournitures

Arduino Yun

Développé à l'origine avec Yun mais fonctionne également avec Yun2, ESP8266 et ESP32 ou n'importe quel Arduino.

Arduino Yun Rev 2

Espressif ESP8266 ESP-12E

Thermistance Adafruit

Capteur :Fonctionne sur les ports analogiques, peut être utilisé avec un doigt de gant ci-dessous.

DS18B20

Capteur :Fonctionne sur les ports numériques avec une résistance de 4,7 K ohms

PT100

Capteur :Fonctionne sur les ports analogiques. Vous aurez également besoin d'un amplificateur, d'un émetteur de capteur de température MAX31865 RTD ou ZJIA DC 24V RTD PT100

Résistance 10k ohm

Nécessaire uniquement si vous utilisez le capteur de température Thermistor

Résistance 4.75k ohm

Nécessaire uniquement si vous utilisez le capteur de température DS18B20

Module de relais à 2 canaux SainSmart

Nécessaire uniquement si vous câblez un réchauffeur ou une pompe pour un système RIMS

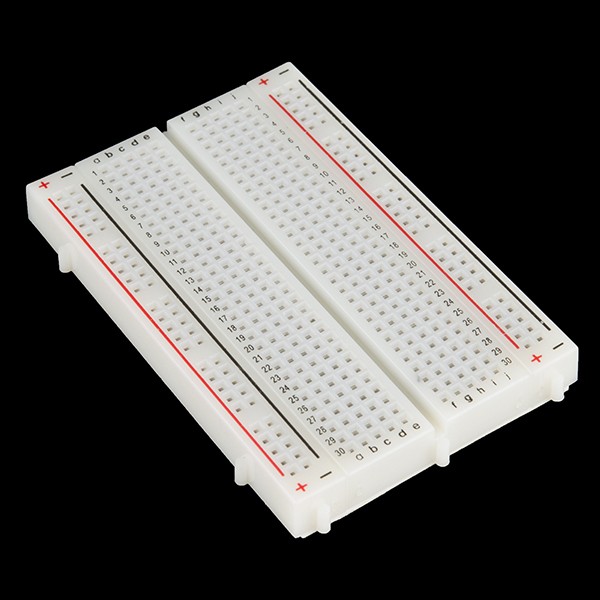

Planche à pain (générique)

Câbles de raccordement (générique)

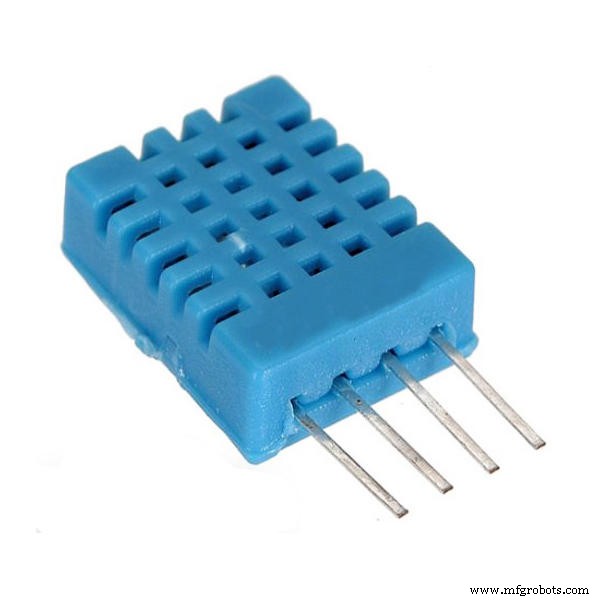

Capteur de température et d'humidité DHT11 (4 broches)

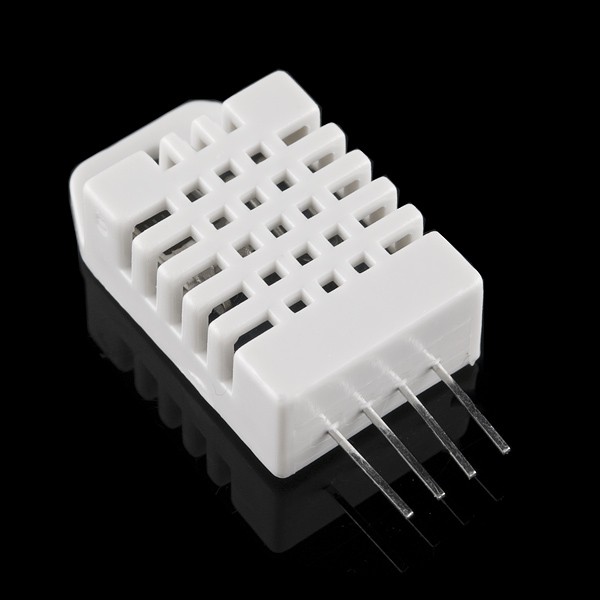

Capteur de température DHT22

Applications et services en ligne

Moniteur BrewBench

Site Web et mobile pour surveiller les températures depuis votre LAN

Forum BrewBench

Communauté et forum BrewBench

À propos de ce projet

BrewBench est un moniteur de brassage Arduino, un contrôleur et un système d'alerte pour les amateurs de brasseurs à domicile. Il utilise l'API REST Arduino pour s'interfacer avec les thermistances connectées aux ports analogiques. Vous pouvez également connecter un relais aux ports numériques et ajouter un réchauffeur/pompe pour créer un système RIMS. Le logiciel démarrera/arrêtera le chauffage/la pompe en fonction de la température cible que vous avez définie.

Configurer l'Arduino

Connectez-le à votre WiFi (voir ArduinoYun)
Activer l'API REST (voir ArduinoYun)
Télécharger un croquis sur http://monitor.brewbench.co

Câbler des capteurs et des relais

Une fois que vous avez connecté les capteurs de température aux ports analogiques ou numériques, ouvrez l'application Web et entrez l'adresse IP ou le nom d'hôte Arduino dans les paramètres. Ajoutez un capteur et commencez à brasser.

http://monitor.brewbench.co

Code

Github

https://github.com/brewbenchhttps://github.com/brewbench/monitor

Schémas

Capteur de température

brewbench-wiring-diagram_LLQb2ug236.fzz

brewbench-wiring-diagram-ssr_n5M5jhndSB.fzz
