Mini radio Internet d'époque

Composants et fournitures

Raspberry Pi 1 Modèle B+
× 1
Arduino UNO
× 1
Bouclier de clavier LCD pour Arduino
× 1
Module Wi-Fi miniature
× 1
Adaptateur d'alimentation CC (femelle)
× 1
Alimentation (2A - 5V)
× 1
Potentiomètre rotatif avec interrupteur
× 1
Encodeur rotatif (360°)
× 1
Câble de raccordement
× 1
Vis à métaux Phillips à tête cylindrique (M2,5 x 8 mm)
× 4
Écrou hexagonal (M2.5)
× 4
Vis Phillips à tête plate (#2 x 3/8")
× 4
Vis autotaraudeuse pour plastique (2-28 x 3/ 8")
× 4

Outils et machines nécessaires

Imprimante 3D (générique)

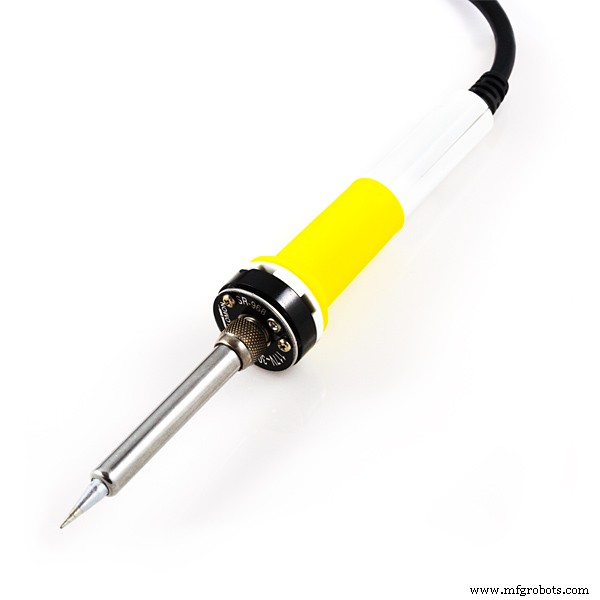

Fer à souder (générique)

Applications et services en ligne

Autodesk Fusion 360

À propos de ce projet

Motivation

Ce projet était basé sur la radio Internet Raspberry-Pi / Arduino d'Anthony Kelly.

Avant-propos

Je n'avais aucune expérience en conception 3D, mais c'était l'occasion d'acquérir de nouvelles compétences. Je n'ai pas encore accès à une imprimante 3D. Ce sera donc un vrai défi.

Inspiration

Mon objectif principal est de développer un boîtier à imprimer.

Le but est de mélanger la nouvelle technologie avec un look et une sensation vintage. Mais je souhaite également que le boîtier soit le plus petit possible et sans découpes inutiles. Les seules découpes disponibles sont le cordon d'alimentation et la sortie audio (mais cela peut être éliminé avec une configuration USB Bluetooth).

Il m'a fallu des nuits interminables pour comprendre comment utiliser le logiciel pour modéliser les idées que j'avais, mais cela m'a vraiment enthousiasmé par le résultat final. Je veux vraiment en construire un pour moi-même. J'espère que vous aimez tous ce projet.

Modifier. 10.05.2017

Si vous avez apprécié ce projet, veuillez cliquer sur le bouton "Respecter le projet" !! Cela m'aidera à créer d'autres projets géniaux !

Mises à niveau du projet d'origine

Ce boîtier était destiné à avoir le minimum de fils et de découpes à l'extérieur, donc quelques améliorations ont été suggérées :

  • Remplacez le câble Ethernet par une mini clé USB Wi-Fi.
  • Utilisez un pot rotatif avec interrupteur pour allumer/éteindre et régler le volume (facultatif)
  • Utilisez un encodeur rotatif à 360° pour passer d'une station à l'autre (facultatif)
  • Utilisez la même alimentation pour alimenter l'Arduino et le R-Pi

Les boutons LCD ont été placés sur une ligne horizontale pour conserver l'aspect vintage. Pour accomplir cela, un certain arrangement mécanique était nécessaire.

Les commandes rotatives en façade sont optionnelles, vous pouvez les éviter et il suffit de coller les boutons ronds en place pour composer le visuel. Ils ont été modélisés à partir des fiches techniques, donc si vous souhaitez les remplacer par d'autres pièces similaires, veillez à vérifier si vous aurez besoin de peaufiner la conception. Remarque :J'ai recherché chez Digikey les composants les moins chers disponibles avec les fonctions souhaitées, donc les acheter ne fera pas mal à votre poche.

Potentiomètre rotatif :

Le pot a double fonction :un interrupteur pour allumer la radio et un contrôle de volume. La position initiale est éteinte, puis lorsque vous commencez à tourner elle "clique", fermant le circuit et alimentant les cartes. Pendant que vous continuez à tourner, la valeur analogique du potentiomètre peut être lue pour régler le volume de 0% (0V) à 100% (5V).

Encodeur rotatif :

L'encodeur fonctionne comme un tuner. Il tourne librement dans n'importe quelle direction pour simuler des tuners radio à l'ancienne. L'idée ici est de parcourir les stations mémorisées (en avant ou en arrière si vous tournez dans le sens des aiguilles d'une montre ou dans le sens inverse, respectivement). Le composant a également une action de commutation qui peut être utilisée pour sélectionner la station souhaitée. En prime, vous pouvez jouer un son radio statique/de recherche de station (exemple) alors que la nouvelle station n'est pas sélectionnée.

AVERTISSEMENT  : alimenter le Raspberry-Pi directement dans les lignes d'E/S est DANGEREUX , vous contournerez le fusible de protection. Alors vous DOIT utilisez un BON et STABLE  alimentation 5 V. Achetez celui recommandé ci-dessous, mais faites-le à vos risques et périls.

Assemblage

Certaines pièces sont destinées à être collées :

  • Cadre avant LCD
  • Pieds
  • Grille gauche et droite

Comment assembler les pièces :

  • insérer les boutons poussoirs dans le bon ordre (droit, bas, haut, gauche, sélection). Ils ont des crans pour les empêcher de tomber de l'avant.
  • Coller les supports de grille gauche et droit par l'intérieur
  • Insérez les composants rotatifs et vissez-les depuis le panneau avant
  • Connectez les composants rotatifs aux broches analogiques du blindage LCD (nécessite une soudure et un code approprié)
  • Insérez l'écran LCD et vissez-le en place avec 4 vis autotaraudeuses (2-28 x 3/8"). L'écran LCD maintiendra les boutons-poussoirs en place.
  • Fixez l'Arduino et le R-Pi avec l'entretoise à l'aide de 4 vis et écrous (M2,5 x 8 mm )
  • Placez tous les dongles USB sur le R-Pi
  • Insérez la connexion d'alimentation à l'Arduino, R-Pi et connectez l'alimentation.
  • Insérez l'ensemble Arduino + Rpi dans le boîtier et fixez-les au blindage LCD
  • Fermez le panneau arrière et vissez-le en place avec 4 vis à tête plate (#2 x 3/8"). Faites passer le câble d'alimentation à travers la découpe.
  • Insérez les boutons avant pour la puissance/le volume et le tuner rotatif.
  • Collez les pièces finales :lunette LCD, pieds et pièces de la grille avant.
  • Profitez

Finition

Pour obtenir le look vintage final, il est suggéré de poncer, apprêter et peindre certaines pièces. Le corps principal a une couleur "Metallic Pistache" et les détails doivent tous être peints en Nickel. Toutes les tolérances ont été faites sans espaces supplémentaires, vous devez donc tout tester avant la peinture pour donner un peu d'espace après la peinture. Mais c'est vraiment à vous. Il peut être simplement imprimé en 3D dans la couleur de votre choix.

Comme je n'ai pas d'expérience en impression 3D, ce projet a probablement besoin d'être peaufiné. Vous devrez travailler les tolérances et créer des structures de support pour pouvoir imprimer certaines pièces.

Quelle est la prochaine étape ?

Pour faire passer ce projet au niveau supérieur, je suggérerais quelques changements :

  • Utilisez une paire d'enceintes
  • Utiliser un amplificateur
  • Agrandir la conception et repositionner toute l'électronique
  • Utilisez un module LCD 40x4

Ensuite, nous pouvons avoir le matériel pour produire du son !!

Le lien de téléchargement ne fonctionne pas bien pour moi, il y a donc le lien direct vers le projet.

Lien vers le projet

Pièces et boîtiers personnalisés

Mini_Vintage_Internet_Radio.f3d
