Panneau de contrôle Arduino Nano pour Flight Simulator 2020 – Affichage LCD et CDI

Composants et fournitures

Composant	Quantité	Description
Arduino Nano 33 IoT	1	Format compact, Wi-Fi intégré, idéal pour les panneaux de cockpit exigus.
LED (générique)	4	Indicateurs lumineux brillants et basse consommation pour les LEDs d'état.
Actionneur de commutateur, tête pour bouton-poussoir à retour à ressort	2	Bouton-poussoir tactile avec retour à ressort pour un contrôle fiable.
LCD alphanumérique, 16 x 2	2	Affichage texte clair pour les données de vol et paramètres de navigation.
Barre LED (10 LED)	2	Barre LED compacte pour l'indication CDI.

Outils et machines nécessaires

• Fer à souder (générique) – Soudure de précision pour connexions PCB fiables.

Applications et services en ligne

• Arduino IDE – IDE officiel pour le téléversement du firmware et le débogage.
• FS2020TA – Pont de télémétrie pour Flight Simulator 2020.

À propos du projet

Ce projet présente un panneau de cockpit personnalisé qui s'interface avec Flight Simulator 2020, offrant des affichages et commandes de navigation en temps réel.

Fonctionnalités principales

• Fréquences NAV1 & NAV2 Actives en direct.
• Fréquences NAV1 & NAV2 Standby en direct.
• Édition & commutation des fréquences NAV1 & NAV2 Standby via encodeurs rotatifs.
• Réglages OBS (radial) en direct pour les deux radios NAV.
• Valeurs fréquence ADF et cap en direct.
• Visualisation CDI automatique sur deux barres LED, avec priorité NAV1 quand disponible.
• Second LCD affichant IAS, Altitude (QNH), Hauteur (QFE), Cap, et Vitesse verticale.

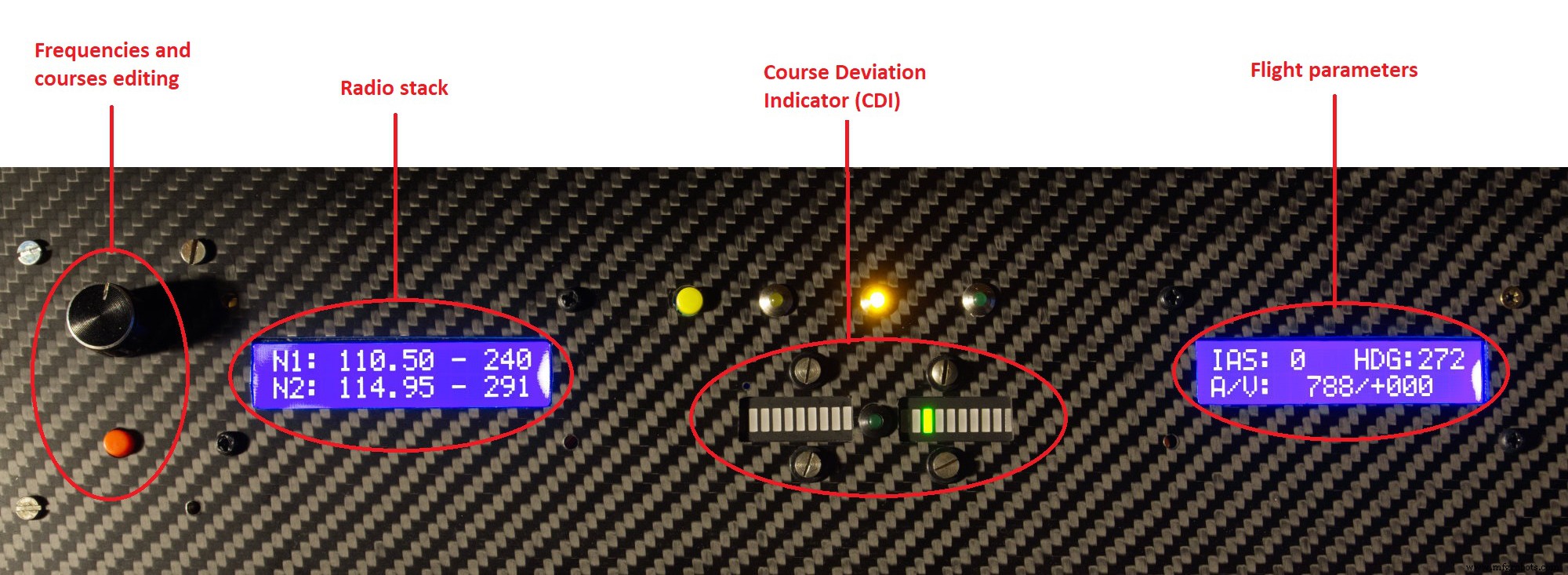

Tous les paramètres de navigation sont présentés sur l'écran LCD principal 16x2, tandis que la télémétrie de l'avion apparaît sur l'affichage secondaire. L'indicateur CDI utilise deux barres LED complétées par une LED verte centrale de 3 mm pour plus de clarté.

Des encodeurs rotatifs avec boutons-poussoirs intégrés permettent des ajustements intuitifs de fréquence et de cap. Bien que l'exemple utilise un Arduino Nano 33 IoT, le design est compatible avec toute variante Arduino.

Détails complets du projet, schémas et code source disponibles sur GitHub : https://github.com/IWILZ/FS2020-LCD-Panel.

Code

LCD_and_CDI_1.0.ino

Consultez le firmware ici : GitHub - LCD_and_CDI_1.0.ino
