Jeu Pong 1D avec Arduino et bande LED WS2812 – Tutoriel DIY pas à pas

Composants et fournitures

Composant	Quantité

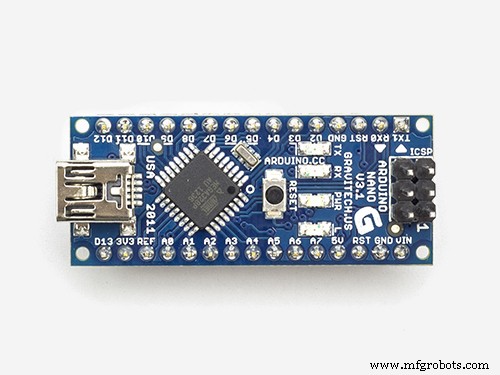

Arduino Nano R3	1

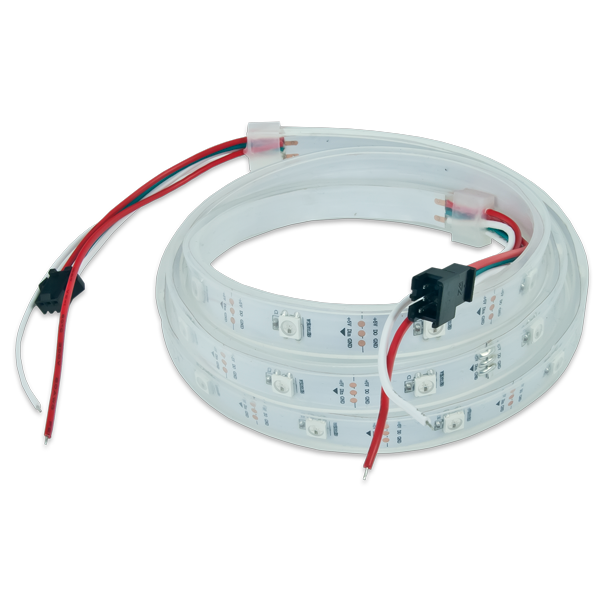

Bande LED adressable WS2812 (Digilent, 60 LED)	1
Buzzer	1
Interrupteur tactile (actionnement par le haut)	4
Transistor NPN usage général	1
Résistance 2,21 kΩ	1

Applications et services en ligne

• Arduino IDE

À propos de ce projet

Ce projet présente une version unidimensionnelle du jeu classique « Pong » réalisée avec une bande LED NeoPixel. Le jeu se joue à deux : la « balle » parcourt la longueur de la bande LED et rebondit si le joueur appuie sur son bouton lorsque les dernières LED s'allument.

La vitesse de la balle augmente à chaque renvoi, rendant le jeu progressivement plus difficile.

L'appareil est très simple à construire et contient les composants suivants :

• Microcontrôleur Arduino Nano
• Bande LED WS2812 avec 60 LED
• 4 boutons
• Buzzer
• Transistor
• Deux résistances

Contrairement au matériel simple, le logiciel est plus complexe et provient du site vagrearg.org. De nombreux paramètres peuvent être facilement modifiés dans le code : nombre de pixels dans la bande, taille de la zone de rebond, intensité des points LED, points nécessaires pour gagner, etc.

Le jeu devient intéressant grâce à plusieurs fonctionnalités :

1. La balle accélère à chaque aller-retour.
2. La balle peut être renvoyée dans une « zone » bleue ; plus on la laisse pénétrer loin dans la zone, plus le renvoi est rapide, au risque de rater le coup.
3. On peut booster le renvoi en maintenant le bouton « boost » enfoncé lors du coup. Le coût : réduction de sa zone de renvoi.

Enfin, tous les composants sont logés dans un boîtier en plaque PVC revêtu de papier peint adhésif coloré, donnant à l'appareil un aspect fonctionnel et attrayant.

Merci d'avoir regardé !

Code

Le code source est disponible en téléchargement uniquement (pas d'aperçu).

No preview (download only).

Schéma électrique
