Maîtrise des pochoirs PCB :le guide complet de l'impression de pâte à souder de précision

La phase d'impression est l'étape la plus critique de l'assemblage des PCB. Même une erreur mineure peut compromettre l'ensemble de la carte, c'est pourquoi un contrôle méticuleux du placement des joints de soudure est essentiel. Un pochoir PCB élimine ce risque en vous permettant d'appliquer de la pâte à souder en un seul passage précis, ce qui vous fait gagner du temps et garantit une qualité constante.

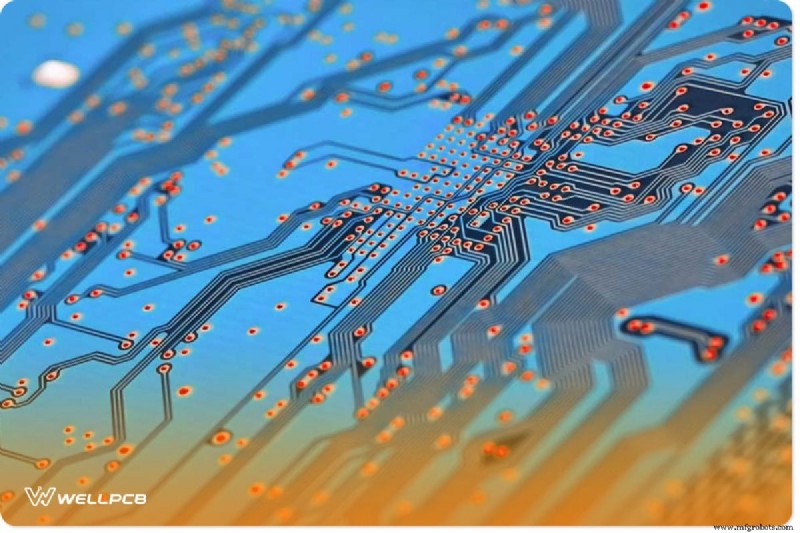

Qu'est-ce qu'un pochoir PCB ?

Un pochoir est une fine feuille, généralement en métal ou en polyimide, perforée d'un motif qui correspond à la disposition des plages du PCB. Lorsque vous appuyez le pochoir sur la carte et appliquez de la pâte à souder, la pâte se dépose uniquement à travers les ouvertures, laissant un revêtement propre et uniforme sur chaque pastille. Le résultat est une liaison mécanique fiable et une connexion électrique solide.

La plupart des fabricants de tampons PCB fournissent également des pochoirs personnalisés. Vous pouvez commander un tableau avec son pochoir assorti, garantissant ainsi un alignement parfait dès le départ.

Les pochoirs se présentent sous deux formes principales :avec et sans cadre. Les pochoirs encadrés (à coller) sont idéaux pour la production de gros volumes car ils offrent des parois d'ouverture lisses et des tolérances serrées. Les pochoirs sans cadre, qui utilisent un système de tension, sont plus économiques et plus faciles à ranger, ce qui les rend adaptés aux petits tirages et aux prototypes.

Conception de pochoirs pour PCB

La conception d'un pochoir nécessite une prise en compte attentive de plusieurs facteurs pour garantir un démoulage optimal de la pâte et une qualité de joint optimale.

Épaisseur du pochoir

L'épaisseur affecte directement le volume de pâte qui remplit chaque ouverture. Un pochoir trop fin peut faire adhérer la pâte aux parois de l'ouverture, tandis qu'un pochoir trop épais peut sous-remplir le tampon.

Rapport hauteur/largeur (W/T)

Le rapport hauteur/largeur est la largeur de l’ouverture divisée par l’épaisseur du pochoir. Les directives de l'industrie recommandent un rapport d'aspect d'au moins 1,5 pour garantir un écoulement et une rétention suffisants de la pâte. Par exemple, une ouverture de 0,12 mm doit être associée à un pochoir de 0,08 mm d'épaisseur (0,12/0,08=1,5).

Rapport de surface

Il s'agit du rapport entre la surface de l'ouverture et la surface de la paroi de l'ouverture. Le rapport de superficie minimum acceptable est de 0,66 ; dépasser cette valeur permet de réduire la rugosité des bords et d'améliorer l'uniformité de la pâte.

Considérations sur le pitch QFP et BGA

• QFP avec un pas ≤ 0,5 mm :utilisez une épaisseur de 0,12 à 0,13 mm.
• QFP avec un pas> 0,5 mm :utilisez une épaisseur de 0,15 à 0,20 mm.
• Pas de bille BGA ≥ 1,0 mm :utilisez une épaisseur de 0,15 mm.
• Pas de bille BGA de 0,5 à 1,0 mm :utilisez une épaisseur de 0,13 mm.

Spécificités de l'assemblage SMT

Pour les processus de gravure chimique, un rapport hauteur/largeur de 1:1,5 est recommandé ; pour les pochoirs découpés au laser, visez 1:1,12.

Conception d'ouverture

La forme et la taille des ouvertures influencent les taux de défauts tels que les pontages ou les billes de soudure. Une ouverture bien conçue aide également à maintenir un joint d'étanchéité entre le pochoir et le tableau, réduisant ainsi la contamination.

Alignement

Un alignement précis est essentiel. Installez des marques de repère sur le PCB et le pochoir ; ces points de référence permettent des systèmes d'alignement automatique et une configuration manuelle avec une répétabilité élevée.

Matériau du pochoir

Les pochoirs en métal (acier inoxydable) offrent la meilleure qualité de bord et la meilleure stabilité dimensionnelle pour les tirages à grand volume. Les pochoirs en polyimide sont rentables et adaptés aux petits tirages ; Le polyimide découpé au laser peut toujours atteindre une excellente fidélité d'ouverture.

Qualité de la pâte à souder

La composition du flux et le choix de l’alliage affectent la résistance des joints. Utilisez une pâte qui correspond au profil de plomb du composant et à la géométrie des patins de la carte pour éviter un sous-débordement ou un débordement.

Revêtement au pochoir

Des revêtements spéciaux peuvent réduire les résidus de soudure sur les parois des ouvertures, minimiser les efforts de nettoyage après impression et améliorer le démoulage de la pâte. Envisagez des revêtements conçus pour une production à grande vitesse lors de l'exécution de grands lots.

Modèles de pochoirs spécialisés

Les cartes avec des plots remplis de cuivre ou des vias traversants nécessitent une ouverture « effet fenêtre » qui limite le volume de pâte et empêche le soulèvement du cuivre. Les pochoirs multicouches avec des épaisseurs croissantes ou réduites peuvent accueillir des composants de différents pas et tailles sur la même carte.

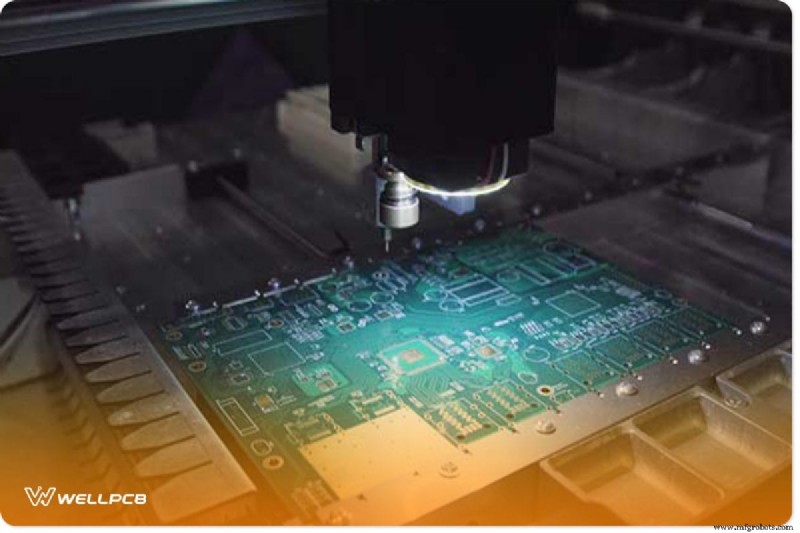

Méthodes de fabrication des pochoirs PCB

La création d’ouvertures précises à grande échelle nécessite des processus automatisés. Les trois méthodes les plus courantes sont la gravure chimique, la découpe laser et l'électroformage.

La découpe laser est la norme industrielle pour les pochoirs haute résolution, offrant des parois lisses et sans poussière. Il ne convient pas aux pas ultra-serrés mais fonctionne bien pour les pas jusqu'à 0,25 mm.

Flux de travail de découpe laser

Outils clés :découpeur laser, feuilles Mylar, logiciel de CAO (EagleCAD ou ExpressPCB), ViewMate ou AutoCAD pour la manipulation Gerber, imprimante PDF et visionneuse DXF.

Étape 1 : Préparer la pile Mylar

Placez deux feuilles Mylar ensemble. Chauffez la pile jusqu'à ce que la feuille supérieure fonde partiellement, permettant à la feuille inférieure d'absorber la fonte. Retirez la feuille supérieure proprement, en laissant une épaisseur uniforme.

Étape 2 :Exporter les fichiers de conception

Depuis EagleCAD, exportez les couches de crème supérieure et inférieure au format Gerbers. Depuis ExpressPCB, exportez un dessin mécanique DXF.

Étape 3 :Compenser le retrait à la fusion

Dans ViewMate, importez les Gerbers et utilisez l'opération « Gonflement » pour réduire les dimensions du tampon en fonction du facteur de dilatation thermique du laser. Enregistrez le fichier ajusté au format PDF.

Étape 4 :mettre à l'échelle le DXF dans AutoCAD (si nécessaire)

Ouvrez le DXF dans AutoCAD, sélectionnez tous les objets et appliquez un facteur d'échelle qui correspond à vos paramètres laser. Exportez le dessin à l'échelle au format PDF.

Étape 5 :Découpe au laser

Réglez les paramètres du laser (puissance, vitesse, fréquence) pour couper la pile Mylar. La feuille supérieure fondra légèrement; la feuille inférieure absorbera la fonte, assurant des bords propres. Après la découpe, séparez les feuilles et vérifiez la qualité de l'ouverture sous grossissement.

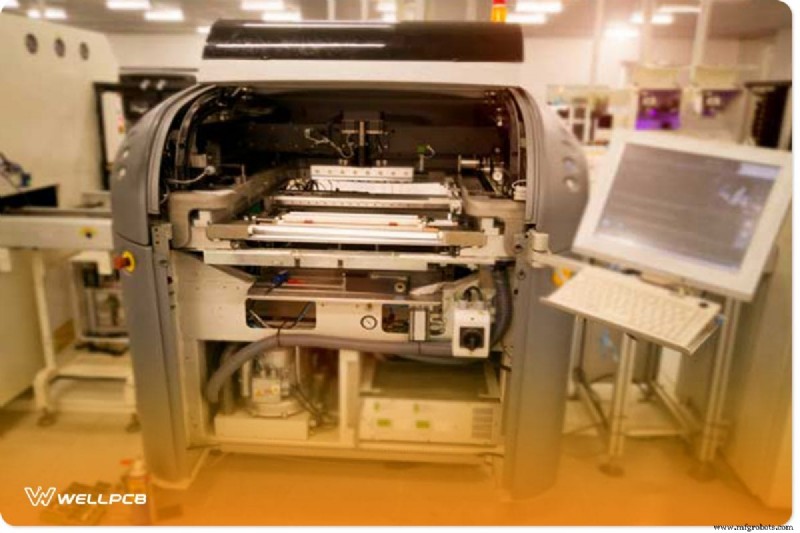

Imprimantes de pochoirs PCB

Les imprimantes de pochoirs de haute précision combinent répétabilité et alignement automatisé. Ils sont disponibles en variantes automatiques, semi-automatiques et manuelles, adaptées à tout, depuis les prototypes jusqu'à la production complète.

Les principales caractéristiques comprennent des commandes de pression de raclette, de longueur de course et de vitesse d'impression réglables. Les systèmes de caméra intégrés alignent le pochoir sur les repères, tandis que les cycles d'aspiration ou de séchage humide nettoient la pâte résiduelle du dessous.

Conclusion

En maîtrisant la conception des pochoirs, la sélection des matériaux et les techniques de fabrication, vous pouvez éliminer les erreurs d'impression les plus courantes et obtenir à chaque fois des joints de soudure de haute qualité. Si vous rencontrez des difficultés lors de la production de PCB, notre équipe d'ingénieurs expérimentés et notre équipement de pointe sont prêts à vous aider.
