Meilleures pratiques pour la gestion des modèles CAO et des fichiers 3D

La modélisation de conception assistée par ordinateur (CAO) est le processus d'utilisation de modèles 3D pour tester, affiner et réitérer les plans de conception de pièces avant le début de la production physique. Contrairement au rendu 3D, la modélisation CAO est principalement fonctionnelle et les modèles CAO 3D que vous créez seront souvent traduits dans les fichiers directs à partir desquels la pièce est créée. Les modèles CAO 3D étant identiques au produit final, les concepteurs et les équipes produit peuvent les utiliser pour optimiser leurs conceptions jusque dans les moindres détails. Les modèles CAO 3D augmentent également les capacités de conception et peuvent aider à rationaliser le processus de validation de la conception.

De bons modèles de CAO 3D dépendent de l'intention, qu'il s'agisse de l'ingénierie et de la fabrication d'une pièce ou de la simulation d'une pièce, et ces trois bonnes pratiques vous aideront à tirer le meilleur parti de vos modèles.

3 conseils pour créer de meilleurs modèles CAO 3D

Les conseils d'optimisation CAO suivants peuvent être utilisés avec n'importe quel logiciel de modélisation CAO, y compris SolidWorks, AutoCAD et Inventor.

1. Commencez avec la bonne technologie

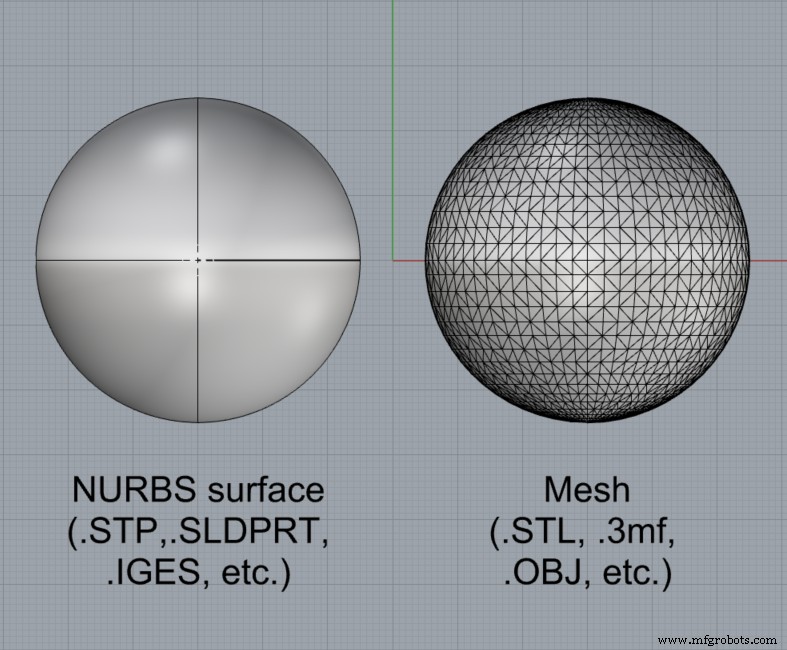

Avant de commencer la modélisation CAO 3D, assurez-vous de comprendre quels formats de fichiers sont requis pour le processus de fabrication que vous avez choisi. Par exemple, l'usinage CNC nécessite généralement STEP ou un programme de CAO natif associé à un logiciel de FAO, tandis que l'impression 3D est mieux adaptée aux formats de fichiers de maillage tels que STL ou .3mf.

N'oubliez pas non plus les spécifications de base de l'ordinateur. Certaines tâches de modélisation 3D et certains formats de fichiers nécessitent plus ou moins de puissance de traitement que d'autres, et la modélisation CAO en général nécessite une certaine puissance de calcul. Vérifiez à nouveau les exigences de votre logiciel de modélisation CAO pour vous assurer que vous disposez de suffisamment de RAM et de puissance de calcul pour générer des modèles 3D de haute qualité.

2. Tenez compte du niveau de détail nécessaire

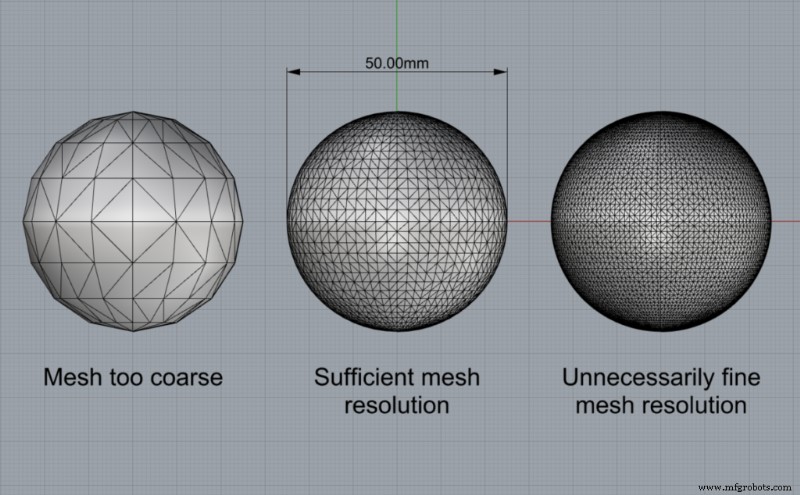

L'optimisation CAO est le moment de déterminer la quantité et les détails à inclure dans les modèles de votre projet. Ceci est particulièrement important lorsqu'il s'agit d'utiliser des formats de fichiers maillés pour l'impression 3D. Si la résolution du maillage est trop faible, la pièce imprimée en 3D aura trop de facettes inutiles et s'écartera de la conception d'origine.

Pour éviter ces points douloureux, il est utile d'être un peu prudent lors de l'incorporation de détails dans votre modèle CAO 3D. Essayez de penser aux moindres détails présents dans le modèle et assurez-vous qu'ils sont à la fois suffisamment grands pour le processus de fabrication choisi et qu'ils sont correctement capturés par le fichier exporté. Il est toujours recommandé d'examiner les fichiers après l'exportation, car des problèmes inattendus peuvent survenir.

3. Déterminez si les fichiers devront ou non être modifiés à l'avenir

La modélisation CAO 3D est un excellent moyen de tester de nouvelles conceptions avant le début de la production. Cependant, la possibilité de rééditer la conception de votre pièce varie en fonction du format de fichier que vous utilisez. En outre, vous devez déterminer si vous devez ou non créer un dessin CAO à partir de votre modèle CAO 3D.

Les formats CAO natifs tels que SolidWorks et Creo sont les plus modifiables - revenir en arrière et apporter des modifications est analogue à la modification d'un document Word - et vous pouvez également créer un dessin CAO à partir de celui-ci. Les fichiers STL ou maillés, en revanche, ne sont pas modifiables, et essayer d'apporter des modifications revient à essayer de modifier un JPEG. Vous ne pouvez pas créer de dessin CAO à partir de ce format.

Pour gagner du temps et éviter d'avoir à créer un tout nouveau modèle CAO 3D chaque fois que vous devez modifier la conception de votre pièce, choisissez un format de fichier qui correspond à l'étape où vous en êtes dans le processus de conception. Enregistrez les fichiers de maillage pour les versions finales.

Partenariat avec Fast Radius, les experts de la fabrication

La modélisation CAO 3D aide les équipes produit à résoudre tout problème potentiel de conception ou d'ingénierie avant d'avancer dans le processus de production. Pourtant, les logiciels de modélisation CAO ne peuvent pas faire grand-chose. En mettant en œuvre les meilleures pratiques de gestion de la modélisation CAO susmentionnées, vous pouvez optimiser vos modèles 3D et préparer votre projet pour réussir.

Mon équipe chez Fast Radius possède une vaste expérience des dernières techniques de modélisation CAO et sait comment les combiner avec des technologies de pointe et des méthodes de fabrication traditionnelles pour créer quelque chose de vraiment incroyable. De plus, nous sommes prêts à vous aider avec bien plus que la modélisation CAO - nous pouvons optimiser n'importe quelle conception, rationaliser les processus de prototypage et de production et exécuter vos commandes rapidement. Contactez-nous dès aujourd'hui pour commencer.

Pour approfondir la modélisation CAO 3D et découvrir d'autres conseils d'optimisation de la conception, consultez les articles connexes dans le centre de ressources Fast Radius.
