Panneaux solaires pour projets de loisirs ; Meilleurs projets solaires de bricolage

Les panneaux solaires sont actuellement l'une des énergies vertes les plus recherchées car elles sont puissantes. De plus, comme les panneaux tirent leur énergie de la lumière solaire, la lumière solaire est techniquement gratuite. Selon la taille, ses applications peuvent varier de la recharge de gadgets comme les ordinateurs portables et les téléphones portables aux projets d'expo-sciences.

Dans le blog d'aujourd'hui, nous découvrirons les types de projets solaires de bricolage que vous pouvez réaliser. En plus d'être bon marché, ils peuvent vous servir sur le long terme.

Allons-y !

Comment fonctionnent les panneaux solaires ?

Les deux étapes ci-dessous donnent une brève description du fonctionnement des petits panneaux solaires.

(mini panneau solaire)

• Premièrement, les panneaux solaires absorbent la lumière du soleil via leurs cellules photovoltaïques. La lumière du soleil agit comme source d'énergie.
• Ensuite, l'énergie absorbée passe à un dispositif semi-conducteur qui produit un champ électrique transformant l'énergie en électricité. Ensuite, l'appareil délivre un courant et une tension mesurés et enregistrés en W (Watts).

Souvent, les panneaux solaires peuvent utiliser l'un des composants ici pour obtenir l'énergie solaire de la lumière du soleil ;

• Panneaux solaires à couche mince,
• Panneau solaire en silicium polycristallin, ou

Silicium polycristallin

• Panneau solaire en silicium monocristallin.

Panneaux polycristallins ont une composition de nombreux fragments de silicium qui forment les tranches du panneau.

Panneaux monocristallins ont une seule structure cristalline continue. Et par rapport aux panneaux polycristallins, les panneaux monocristallins sont coûteux mais efficaces.

Panneaux à couches minces ont des cellules solaires avec des couches absorbant la lumière. De plus, ils sont relativement petits et légers par rapport à n'importe quel panneau de silicium standard.

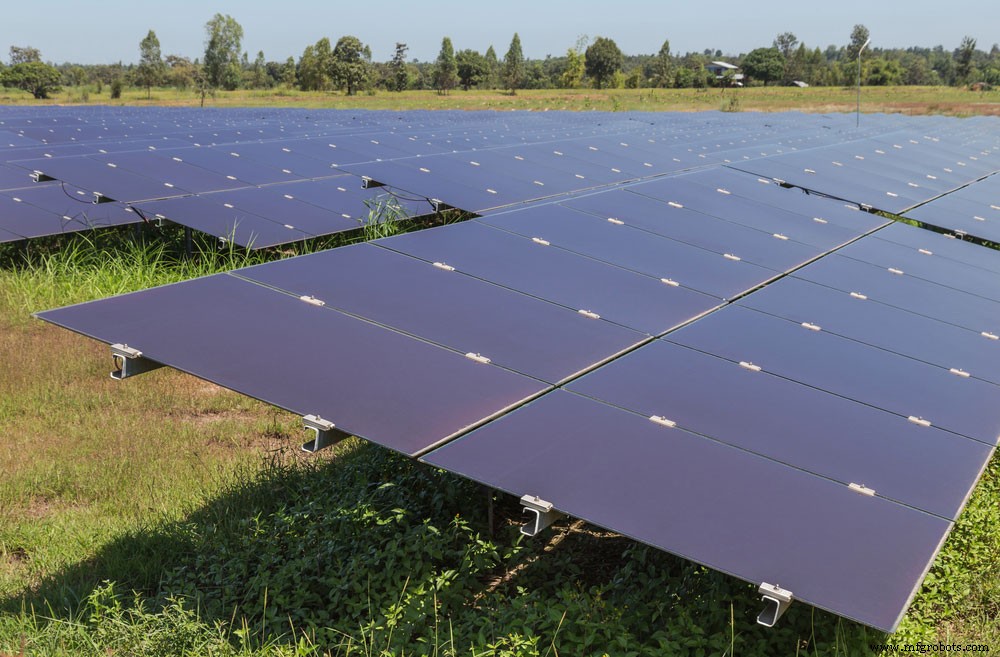

(panneaux solaires à couches minces)

Panneaux solaires pour projets de loisirs

Si vous avez un petit panneau solaire mais que vous ne savez pas quoi en faire, alors vous avez de la chance. Nous allons vous donner des idées de projets de panneaux solaires DIY que vous pouvez réaliser dans le confort de votre maison.

Alimenter un Arduino avec un mini panneau solaire

Composants nécessaires

• Une batterie Li-Pol

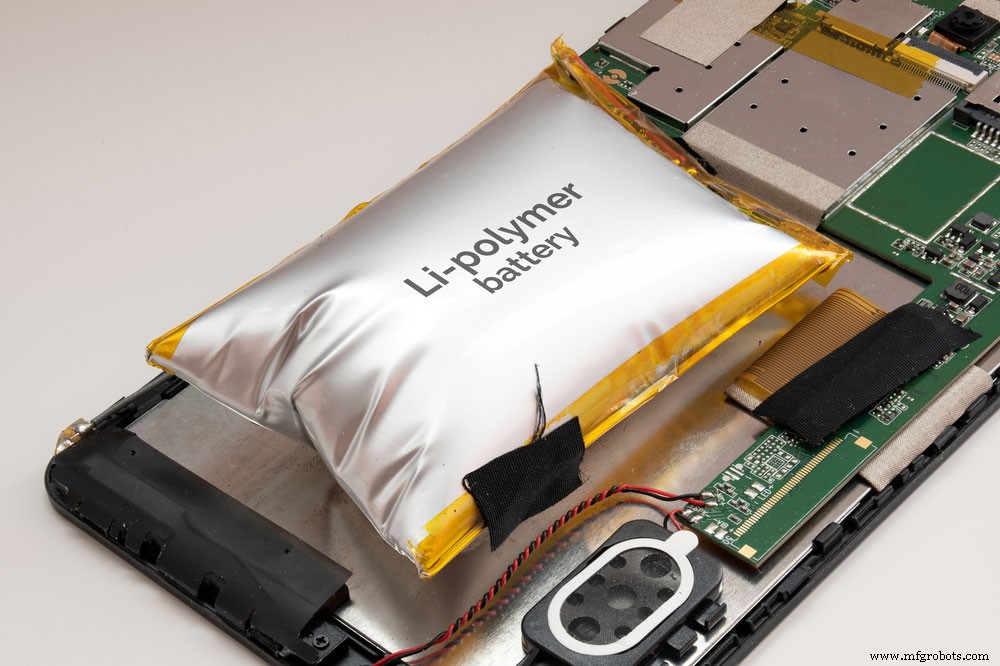

(Batterie Li-polymère)

• Arduino V4.2
• Bouclier chargeur solaire V2.2

(chargeur solaire)

• Un panneau solaire peut être un tissu solaire ou des panneaux solaires flexibles à couche mince

Instructions de bricolage

• Commencez par la batterie Li-Pol et le panneau solaire à leur place stipulée dans le bouclier de votre chargeur solaire.
• Deuxièmement, placez votre petit panneau solaire sous des ampoules à incandescence ou sous la lumière du soleil. Ensuite, vérifiez si le voyant de charge est allumé (couleur rouge).
• La batterie doit devenir verte si la batterie est complètement chargée.
• Enfin, montez le shield sur un Arduino. La mise sous tension du bouclier du chargeur solaire allumera automatiquement l'Arduino.

Panneaux solaires pour projets de loisir : Projet DIY #2

Le deuxième projet d'énergie solaire est un guide sur l'utilisation efficace d'un panneau solaire.

Cellule solaire et taille du cadre

Une cellule solaire, comme une batterie, a des extrémités négatives et positives. L'extrémité positive est sur la surface arrière, tandis que l'extrémité négative est à l'avant.

(ensemble de cellules solaires)

Vous pouvez avoir les cellules solaires en série ou en parallèle. La différence est que le câblage parallèle maintient la tension mais ajoute le courant. Au contraire, un câblage en série maintient le courant constant tout en ajoutant la tension.

La cellule solaire détermine également la taille du cadre. Par exemple, vous pouvez utiliser des cellules solaires de 6 x 6 pouces ou 3 x 6 pouces.

Au final, la taille du cadre revient à la disposition suivante ;

• 108 cellules solaires générant 194 watts
• Une tension de fonctionnement de 18 V dépasse les 12 V qui chargent les batteries de 12 volts. En tant que tel, un contrôleur définira la tension requise.
• La construction de 30 panneaux générant 6 KW nécessitera 3 000 cellules solaires dotées d'un fil de tabulation d'un demi-mile.

De quoi avez-vous besoin ?

• Verre solaire (efficace pour la transmission de la lumière),
• Outils de construction tels que tournevis, scie, etc.
• Cellules solaires (peuvent valoir 6Kw),
• Fer à souder,

Un fer à souder électrique

• Panneaux solaires,
• Fil de tabulation,
• Cadre en aluminium, et
• Un encapsulant.

Panneaux solaires pour projets de loisir : Construire un cadre

• Tout d'abord, évitez les cadres en bois et utilisez plutôt des matériaux durables comme les cadres en aluminium. Vous pouvez toujours trouver le matériau en aluminium chez les fournisseurs de métal locaux, à condition qu'il réponde à vos besoins de bricolage et qu'il soit peu coûteux.
• Ensuite, utilisez une scie à ruban pour couper le cadre en une structure de taille importante. De plus, construisez un gabarit pour couper les angles.

Remarque ; Gardez à l'esprit que les cellules solaires peuvent se dilater. Par conséquent, vous pouvez avoir un dégagement de 3/16 du verre à votre cadre et un dégagement de 1/8 po autour de vos cellules.

• Troisièmement, utilisez des cornières en aluminium pour fabriquer des supports d'angle. Percez également des trous et taraudez des vis en acier inoxydable 8-32.
• Ensuite, appliquez un cordon de calfeutrage en silicone sur le bord intérieur du cadre en aluminium assemblé. N'utilisez pas de mastic au soufre car cela pourrait perturber l'encapsulation.
• Ensuite, placez le verre solaire dans le cadre de calfeutrage intérieur. Par la suite, ajoutez un cordon de mastic silicone sur le cadre et les bords supérieurs en verre.
• Utilisez des matériaux en aluminium L comme croisillons pour plus de rigidité. Vous pouvez le retirer une fois que le silicone est prêt pour vous permettre de câbler vos cellules.

Panneaux solaires pour projets de loisir :soudure et connexion

• Un fer à souder pouvant supporter des températures extrêmes d'environ 400 °C est recommandé pour le chauffage à l'aide d'une pointe biseautée. De cette façon, le fil ruban pré-soudé collera efficacement aux cellules solaires.
• Balayer lentement le fil ruban pour faire fondre la soudure pour un contact solide.
• Poursuivez en ajoutant le fil de tabulation aux façades et en appliquant du flux sur le fil de tabulation et les cellules.
• L'espacement de 1/8 pouce dont nous avons initialement parlé aide à souder les cellules avec une ficelle. Une fois que la ficelle s'enroule autour de suffisamment de cellules, placez les cellules dans un gabarit et câblez-les d'avant en arrière.
• Enfin, testez les cordes avec un voltmètre.

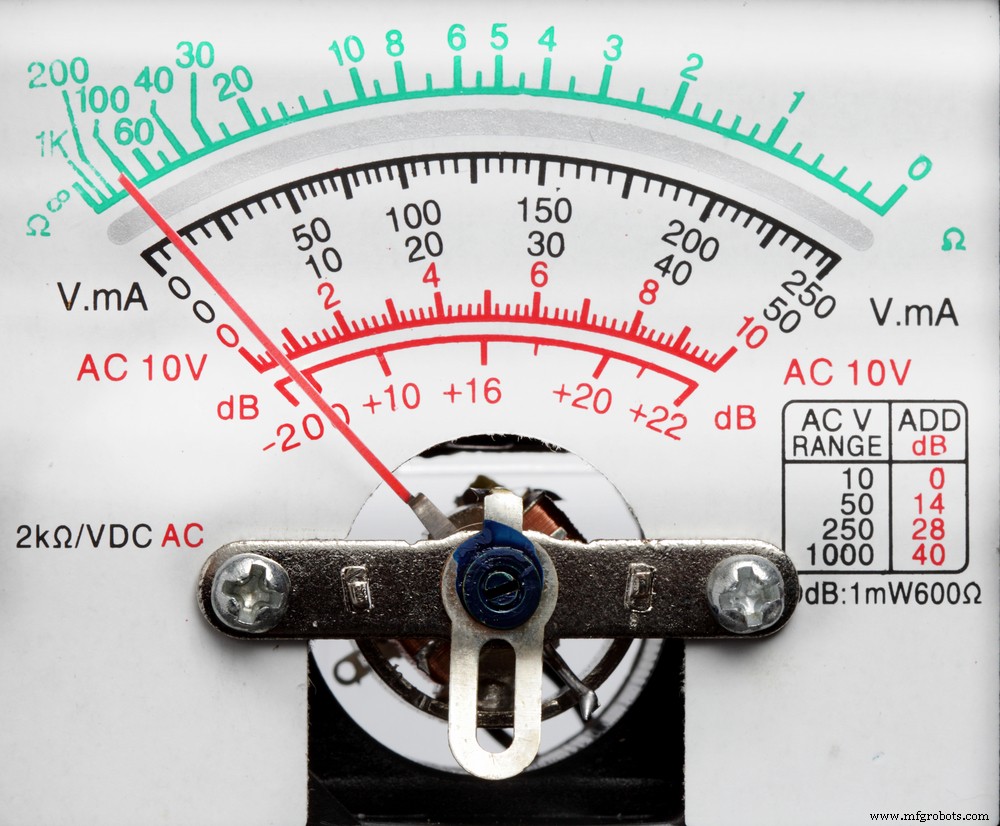

(voltmètre)

Vous pouvez utiliser un film EVA pour encapsuler les cellules solaires.

Attention

Utilisez ces conseils et astuces pour tirer le meilleur parti de vos mini panneaux solaires.

• S'il y a un film plastique transparent sur votre panneau solaire, retirez-le.
• Assurez-vous que le panneau solaire est hors de portée de toute source d'eau, car la vapeur d'eau forme un panneau solaire trouble.
• Nettoyez régulièrement la surface du panneau pour enlever la poussière ou les résidus.
• Enfin, ne rayez pas votre panneau.

Conclusion

Généralement, les panneaux solaires contribuent à une meilleure source d'énergie pour l'environnement. Vous pouvez les utiliser pour des applications éducatives, par exemple des projets scientifiques, des applications de camping, des veilleuses et d'autres projets solaires de bricolage.

Si vous avez besoin de précisions sur les panneaux solaires et la technologie associée, n'hésitez pas à nous contacter.
