Electro Schematics :comprendre sa pertinence dans la construction de circuits

Avant de démarrer tout projet, l'idéal est d'établir un plan, un schéma directeur. On le voit dans les projets de construction, par exemple. De la même manière, la construction de tout circuit complexe, par exemple un onduleur ou un émetteur FM, nécessite des schémas électriques.

Si ce n'est rien, les schémas vous permettent d'assembler tous les composants nécessaires au travail. En outre, il vous permet de visualiser le fonctionnement du circuit avant qu'il ne prenne vie. Dans tous les cas, les schémas facilitent la reproduction de n'importe quel circuit intégré existant. Ici, nous discutons de tout ce que vous devez savoir sur les schémas électroniques.

1. Qu'est-ce qu'un schéma électronique ?

Tout d'abord, un schéma est un schéma abstrait montrant comment fonctionne un système. Il utilise souvent des symboles facilement reconnaissables pour fournir ce que chaque partie du système représente.

De la même manière, nous utilisons des schémas pour décrire des schémas électriques. Par conséquent, nous amenant au terme électro schématique.

Contrairement à l'opinion populaire, l'électro-schéma est plus que de simples symboles électroniques. C'est la base de conception graphique pour assembler des composants électroniques et construire un circuit plus étendu.

La plupart du temps, il s'agit d'une conception papier complète avec des symboles adhésifs pré-imprimés. D'autres fois, il est préférable de concevoir ce plan sur un ordinateur. Certains logiciels utiles à cette fin incluent Altium Designer, Cadence Or CAD, Mentor PADS, Upverter et Zuken CADSTAR.

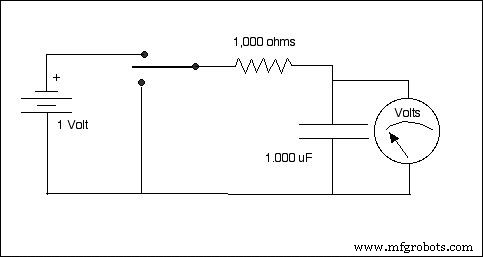

(Un schéma électronique d'une batterie et d'un condensateur)

https://commons.m.wikimedia.org/wiki/File:Schematic_of_Battery_and_Capacitor.jpg

2. Diagramme schématique vs diagramme de circuit

, un diagramme schématique est plus simple qu'un schéma de circuit. L'idée principale est de regrouper les parties du système en entrées et en sorties. Il montre cependant les composants fondamentaux nécessaires au circuit intégré. Ceux-ci incluent des résistances, des condensateurs, des transistors, etc.

L'utilisation d'un diagramme schématique, par conséquent, permet une simulation et une disposition faciles du CI. Par conséquent, l'application de lois de courant et de tension telles que celles d'Ohm et de Kirchoff est facile. Un progiciel d'analyse de circuit tel que SPICE est utile à ce stade.

En revanche, un schéma de circuit est plus détaillé. Il révèle tous les composants actifs et passifs nécessaires au CI. Par exemple, des fonctionnalités complexes telles que des portes logiques, des circuits intégrés externes, des connecteurs sont toutes présentes dans un schéma de circuit.

En fin de compte, les deux types de diagrammes sont les modèles CAO initiaux avant de passer à la phase de mise en page du PCB.

(Un exemple de schéma de circuit typique). https://commons.m.wikimedia.org/wiki/File:Circuit_diagram_7.jpg

3. Schéma de circuit vs schéma fonctionnel

La plupart du temps, les gens confondent les schémas de circuit avec les schémas fonctionnels. Cependant, ils ne sont pas les mêmes.

Un schéma fonctionnel est une esquisse de base qui commence la conception globale du PCB. En d'autres termes, un schéma fonctionnel de circuit montre comment le système fonctionne d'un point de vue réaliste. À certains égards, il s'agit d'un diagramme semi-schématique, pour ainsi dire. Son accent n'est pas mis sur les composants du circuit. Au lieu de cela, le schéma fonctionnel montre comment le système gère les signaux de données numériques et analogiques. Néanmoins, un schéma fonctionnel peut impliquer des composants électroniques s'ils aident à expliquer la fonctionnalité du système.

Pendant ce temps, le schéma de circuit divise davantage le schéma fonctionnel en parties détaillées.

(Un exemple de schéma fonctionnel)

https://commons.m.wikimedia.org/wiki/File:Theremin_block-diagram.svg

4. Comment obtenir des schémas électroniques ?

Il vous suffit de suivre ces quelques étapes pour commencer.

Étapes à suivre

1. Tout d'abord, sélectionnez un appareil électronique qui vous intéresse.
2. Ensuite, localisez le numéro d'identification FCC étiqueté sur l'appareil. La plupart des appareils électroniques portent par défaut la certification FCC. Cette certification se présente sous la forme d'un numéro d'identification unique délivré par la Federal Communications Commission des États-Unis. Cependant, il est plus courant parmi les appareils de transmission RF.
3. Après avoir obtenu l'ID FCC (que vous trouverez sur le boîtier de l'appareil), connectez-vous au site Web https://www.fcc.gov/oet/ea/fccid/.
4. Une fois là-bas, saisissez le code "candidat" ou "bénéficiaire". Par défaut, ce code provient des trois premiers caractères de l'ID FCC. Le reste est le code produit composé de tirets et de tirets.
5. Après avoir saisi le code, cliquez sur rechercher.
6. À ce stade, une liste contextuelle des applications soumises concernant cet appareil s'affiche.
7. Cliquez sur les options pour voir plus de détails. Ainsi, toutes les informations sur l'appareil devraient être disponibles au téléchargement au format PDF. Il s'agit notamment de photos internes, de photos extérieures, de rapports de test et même de l'application de lettre de motivation d'origine de l'appareil.
8. Cependant, des informations et des documents spécifiques ne sont pas disponibles sur le site Web de la FCC à quelques reprises. Cette indisponibilité est due au fait que certains fournisseurs considèrent ces informations comme confidentielles.
9. À ce stade, vous disposez de tous les schémas et données nécessaires pour une véritable aventure de circuit DIY.

5. Quelques symboles électro-schématiques

Quelques symboles graphiques se trouvent sur presque tous les schémas de circuits électroniques.

R =Résistance.

(Symboles d'une résistance, d'une résistance variable/rhéostat et d'un potentiomètre).

https://commons.m.wikimedia.org/wiki/File:Resistor,_Rheostat_(variable_resistor),_and_Potentiometer_symbols.SVG

C =Condensateur.

(Symboles de condensateur dont l'un indique la polarité)

https://commons.m.wikimedia.org/wiki/File:Capacitor-symbols.svg

D =Diode.

(Symbole électronique d'une diode avec les points 1 et 2 montrant respectivement l'anode et la cathode)

https://commons.m.wikimedia.org/wiki/File:Electronic_Symbol_of_Diode.png

L =Inductance.

(Différents types de symboles d'inductance).

https://commons.m.wikimedia.org/wiki/File:Inductor_Symbols.jpg

Les autres composants électroniques incluent :

• T =Transformateur.
• F =Fusible.
• P =Connecteur.
• U =Circuit Intégré.
• H =Matériel.
• Q =Transistor.
• Y =Cristal.
• BT =Batterie.
• J =Connecteur
• K =Relais.
• S ou SW =Commutateur.

6. Quelques schémas électriques simples

Vous trouverez ci-dessous quelques projets qui valent la peine d'être essayés à l'aide de schémas électriques.

Émetteur FM stéréo HI-FI BA1404

Bien que cet émetteur FM nécessite de nombreux ajustements et tests pour obtenir le résultat souhaité, l'objectif est simple. Les tests schématiques sont des modèles d'émetteurs FM BA1404 existants pour comparer leurs performances et leurs faiblesses. Finalement, la nouvelle méthode produit une qualité sonore améliorée, une fréquence stable et une portée de transmission.

Pour obtenir de l'aide, regardez la vidéo ci-dessous sur la construction d'un émetteur FM.

https://youtu.be/wslmnYMsalc

Émetteur stéréo PLL BH1417

Le schéma de cet appareil, en particulier, regroupe de nombreuses fonctionnalités dans un tout petit paquet. Par exemple, il existe un encodeur stéréo, un filtre passe-bas, un limiteur, un émetteur de fréquence solide PLL, un tampon de sortie RF, etc.

Émetteur FM du téléphone

Cet appareil sert à connecter une ligne téléphonique à une bande FM. Il vous permet d'envoyer une conversation téléphonique via la bande FM à l'aide du combiné téléphonique. À cet effet, vous syntonisez les signaux transmis avec le récepteur FM.

Une caractéristique unique de ce circuit est qu'il n'a pas besoin de batterie. En outre, il utilise un indicateur LED lorsqu'il est en mode "On Air" et un interrupteur pour contrôler l'émetteur.

Émetteur FM monopuce

Cette puce émetteur FM est pratique pour relier votre lecteur de musique à une radio portable. Par exemple, il vous permet de diffuser la même musique sur votre système audio sur votre radio mobile lors de vos déplacements. Fait intéressant, il fonctionne sur une alimentation en tension de 3 à 5 V uniquement.

Conclusion

En résumé, les schémas électriques sont les éléments de base de tout circuit ou circuit intégré plus grand. Quel que soit le diagramme utilisé, ils utilisent tous des symboles graphiques uniques pour chaque composant et leurs connexions. La disposition finale du circuit imprimé, dans la plupart des cas, commence à partir d'un schéma fonctionnel avant de passer à un schéma de circuit ou à un schéma.

Pour référence, nous avons cité quelques exemples de schémas de circuits électroniques ci-dessus. Cependant, contactez notre équipe si vous avez encore besoin d'une assistance professionnelle dans des projets personnels similaires.
