Utilisation de plusieurs circuits combinés

À titre d'exemple d'utilisation de plusieurs circuits ensemble, nous allons créer un appareil qui aura 16 entrées, représentant un nombre à quatre chiffres, sur un affichage à quatre chiffres et 7 segments mais en utilisant un seul encodeur binaire à 7 segments. .

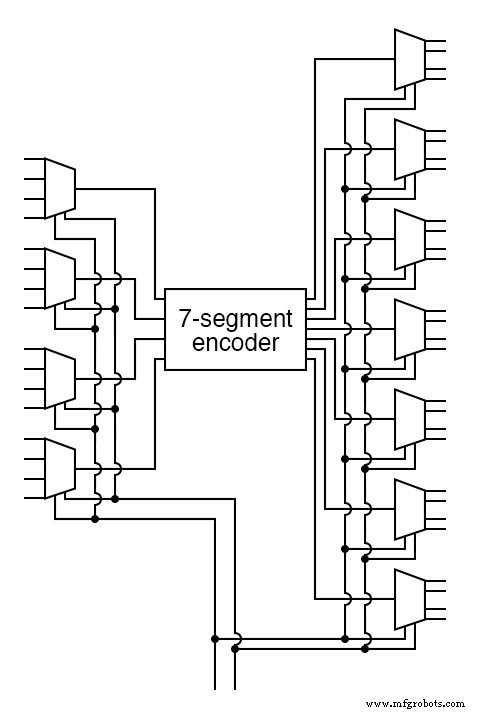

Premièrement, l'architecture globale de notre circuit fournit ce qui ressemble à notre description fournie.

Suivez ce circuit et vous pouvez confirmer qu'il correspond à la description donnée ci-dessus. Il y a 16 entrées principales et deux autres entrées utilisées pour sélectionner quel chiffre sera affiché.

Il y a 28 sorties pour contrôler l'affichage à 7 segments à quatre chiffres. Seules quatre des entrées principales sont codées à la fois. Vous avez peut-être remarqué une question potentielle.

Lorsqu'un des chiffres est sélectionné, qu'est-ce que les trois autres chiffres affichent ? Examinez le circuit des démultiplexeurs et notez que toute ligne non sélectionnée par l'entrée A est zéro.

Les trois autres chiffres sont donc vides. Nous n'avons pas de problème, un seul chiffre s'affiche à la fois.

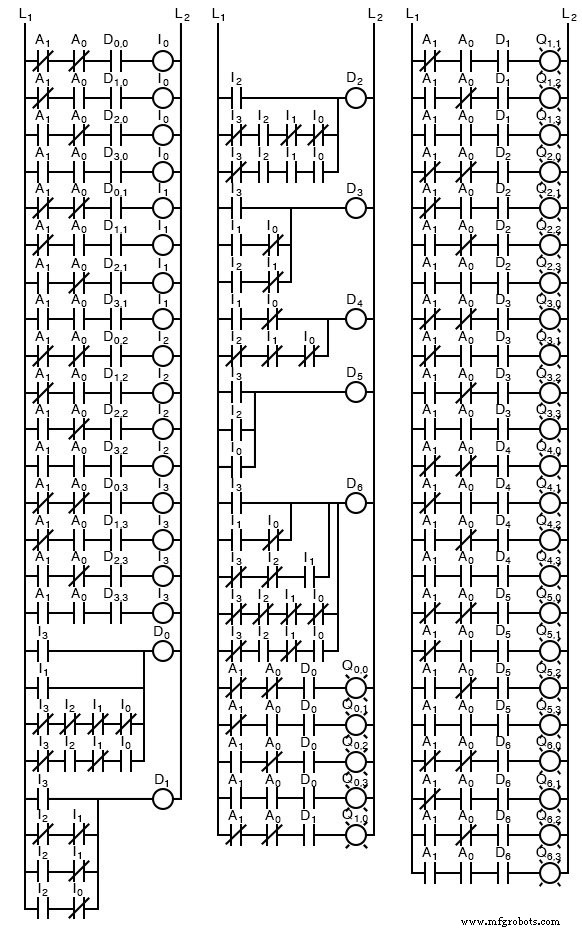

Voyons à quel point ce circuit est complexe en examinant la logique à relais équivalente.

Remarquez à quelle vitesse ce grand circuit a été développé à partir de pièces plus petites. C'est le cas de la plupart des circuits complexes :ils sont composés de pièces plus petites permettant à un concepteur de faire abstraction d'une certaine complexité et de comprendre le circuit dans son ensemble.

Parfois, un concepteur peut même prendre des composants que d'autres ont conçus et supprimer le travail de conception détaillé.

En plus de la quantité supplémentaire de portes, cette conception souffre d'une faiblesse supplémentaire. Vous ne pouvez afficher qu'un chiffre à la fois.

S'il y avait un moyen de faire défiler rapidement les quatre chiffres, vous pourriez avoir l'apparence des quatre chiffres affichés en même temps. C'est un travail pour un circuit séquentiel, qui est le sujet des prochains chapitres.
