Circuit générateur de tonalité :comprendre comment l'utiliser et comment il fonctionne

Votre application implique-t-elle la génération de sons et avez-vous besoin de plus d'informations sur la manière de procéder ? Ou voulez-vous en savoir plus sur un appareil capable de générer des sons ? Heureusement, nous avons la réponse. Le circuit du générateur de tonalité est tout ce dont vous avez besoin.

Bien que les circuits générateurs de tonalité fonctionnent dans différentes applications et utilisent parfois différentes technologies pour fonctionner, le principe de fonctionnement est toujours le même.

Ainsi, dans cet article, nous vous dirons le secret du fonctionnement d'un circuit générateur de tonalité, comment créer un circuit générateur de tonalité facile et ses différentes applications.

Bouclez votre ceinture et plongeons !

Comment fonctionne un circuit générateur de tonalité ?

Aussi appelé générateur de signal audio, le générateur de tonalité est un appareil qui génère des fréquences sonores artificielles. Il utilise des signaux électriques et les transforme en sons audibles.

Mais ce n'est pas tout.

Le générateur de tonalité peut créer différents sons. Cependant, cela dépend des besoins de l'application.

Par exemple, dans un circuit d'alarme, le générateur de tonalité générerait un son suffisamment fort pour réveiller n'importe qui.

Réveil

Les instruments de musique, en revanche, créent des sons plus simples, en fonction de la fréquence de la gamme musicale.

En termes simples, le générateur de sons est capable de générer divers sons requis par différentes applications.

Maintenant, le fonctionnement d'un circuit générateur de tonalité dépend en grande partie du type d'application.

Par exemple, un circuit générateur de sons dans un orgue Hammond traditionnel produira des signaux électriques en permettant au courant de circuler à travers ses tubes à vide. Ce processus entraîne l'oscillation du courant.

Le courant oscillé est alors modifié par des éléments mécaniques organisés qui assurent la proportionnalité des signaux.

Comment fonctionne un générateur de tonalité dans un testeur moderne ?

Dans les testeurs modernes, un courant continu modifié est ce qui fournit le signal électronique au circuit du générateur de tonalité. De plus, les circuits intégrés sont chargés de modifier le courant continu.

Voici la meilleure partie.

Même les ordinateurs et les appareils mobiles peuvent générer des tonalités de sortie. Cependant, ces appareils utilisent des représentations numériques de ces sons pour créer ces signaux sonores.

Appareils mobiles

De plus, ces signaux électriques sont ce que les générateurs de tonalité transforment en ondes audibles.

Ce qui est intéressant dans ce processus, c'est; c'est similaire à la façon dont les systèmes stéréo domestiques créent des ondes audio.

Les signaux électroniques se déplacent à travers une bobine qui crée un champ magnétique lorsqu'elle est chargée de courant. De plus, vous pouvez trouver la bobine d'un circuit générateur de tonalité près d'un aimant. Il existe également une connexion entre la bobine et une membrane flexible en papier ou en plastique.

Ainsi, lorsque la bobine reçoit le signal électronique généré, elle charge rapidement le champ magnétique. Cette charge rapide force le champ magnétique à repousser ou à attirer l'aimant permanent.

Pour cette raison, la membrane connectée vibre rapidement et génère les ondes de compression que nous appelons les sons.

Comment fabrique-t-on un générateur de son ?

Maintenant que vous comprenez le secret du fonctionnement d'un circuit générateur de tonalité, voyons comment construire un circuit générateur de tonalité simple à l'aide d'un circuit intégré de minuterie 555.

De plus, il existe différentes variantes de circuits générateurs de tonalité, y compris les générateurs d'ondes en dents de scie, triangulaires, sinusoïdales et carrées. Ces signaux périodiques sont capables de créer des sons différents lorsqu'ils sont connectés à un transducteur audio.

Nous allons donc apprendre à créer un circuit générateur d'onde carrée qui produit une sortie d'onde carrée constante. De plus, la fréquence d'oscillation de ce circuit varie de 670 à 680 Hz.

Voici le schéma du circuit :

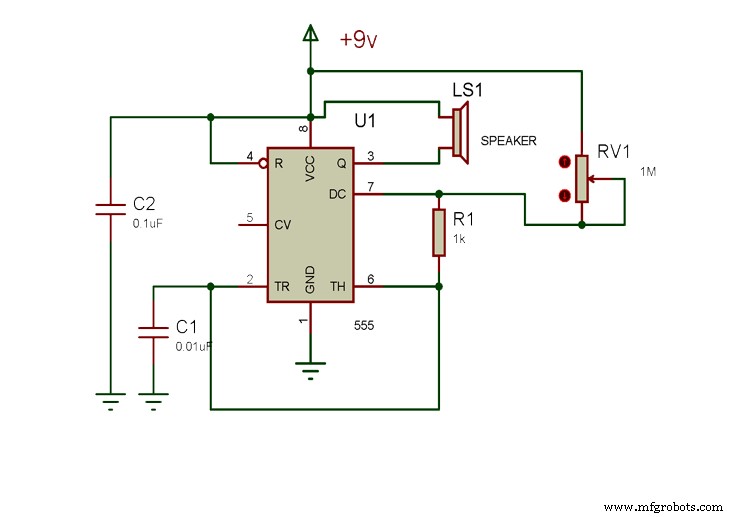

Schéma du circuit du générateur de tonalité

Composants matériels

Voici les composants dont vous avez besoin pour construire ce circuit :

• Breadboard (1)
• Résistances variables d'un quart de watt (1k ohm et 150 ohms) (2)
• Condensateurs (0,1 uF et 0,01 uF) (2)
• Porte-piles (1)
• Pile 9 volts (1)
• CI de minuterie NE555 (1)
• Haut-parleur (8 ohms) (1)
• Cordon de test (pince crocodile) (1)
• Potentiomètre (100k ohm) (1)
• Câble de branchement isolé de calibre (22)
• Fer à souder (pas moins de 40 watts) (1)
• Soudure (de préférence sans plomb)
• Coupe-fils portable (1)
• Pince (à bec effilé) (1)
• Dénudeurs de fils (1)

Étapes

Voici les étapes à suivre pour construire ce circuit :

Étape 1 :Configurez votre puce de minuterie 555

Tout d'abord, identifiez les broches de votre circuit intégré de minuterie NE555. Si vous rencontrez des difficultés pour identifier les broches, recherchez d'abord la broche 1, qui se trouve dans le coin supérieur gauche de la puce. De plus, il devient facile d'identifier les autres broches, une fois que vous avez trouvé la broche une.

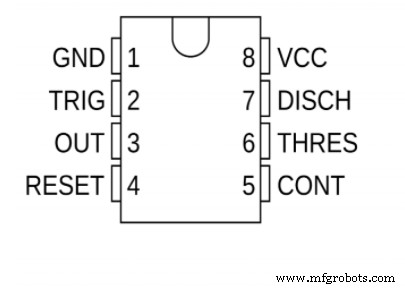

555 positions des broches du minuteur

De plus, si vous rencontrez des difficultés pour installer votre minuterie 555, cela pourrait être un défaut des broches. Alors, vérifiez s'ils sont à angle droit. Si les broches ne sont pas à angle droit, redressez-les afin qu'elles s'insèrent dans les trous de la planche à pain.

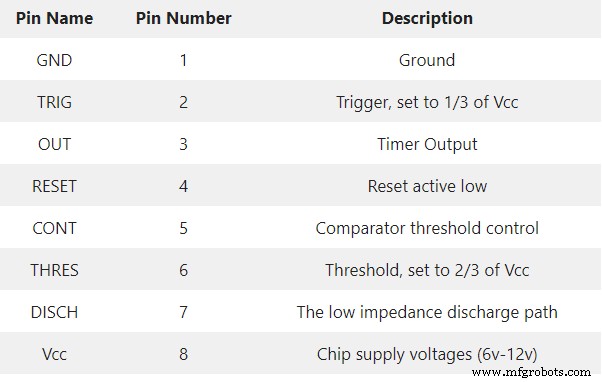

Configuration des broches du minuteur 555

Heureusement, vous pouvez le faire en appuyant sur le côté de la puce sur une surface plane. Mais, n'appliquez pas trop de pression sinon vous endommageriez la puce.

Étape 2 :Installez la puce de minuterie 555 sur la maquette

Ensuite, placez correctement le circuit intégré de minuterie NE555 sur votre planche à pain. Assurez-vous également que la broche 1 est dans la bonne position (position inférieure gauche).

Après avoir placé les minuteries 555 sur la carte, assurez-vous que les broches traversent la carte et soudez-les pour établir les connexions. Si les broches ne s'emboîtent pas correctement, ne forcez pas, reportez-vous plutôt à la première étape.

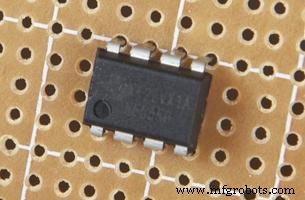

Position de la minuterie 555 sur la maquette

Étape 3 :Câblage

Maintenant, prenez la longueur de votre fil de raccordement et créez une connexion entre les broches six et deux. Puis soudez-le. Prenez une autre longueur de votre fil de branchement et soudez-le aux broches quatre et huit.

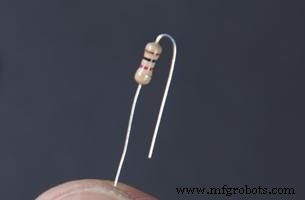

Ensuite, réglez votre résistance variable de 1k-ohm (comme l'image ci-dessous) et installez-la sur le côté droit de la minuterie 555. Soudez également le deuxième fil de la résistance à la broche sept. Ensuite, soudez l'autre résistance à la broche huit.

Réglage du câble de la résistance

Prenez votre condensateur de 0,1 uF et installez-le sur le côté gauche des minuteries 555. Ensuite, soudez le premier fil du condensateur à la broche un et soudez l'autre fil du condensateur à la broche deux.

Prenez l'autre condensateur de 0,01 uF et installez-le à côté de la résistance. Maintenant, soudez un fil de condensateur à la broche cinq, puis utilisez une longueur de fil de raccordement pour créer une connexion entre le fil du condensateur et la broche un.

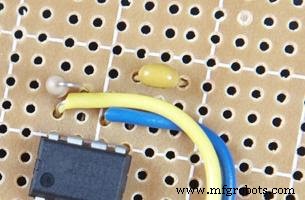

Réglage du deuxième condensateur

Enfin, installez la résistance (150 ohms) et soudez un fil à la broche quatre pour terminer le processus de câblage. Tout devrait ressembler à ceci :

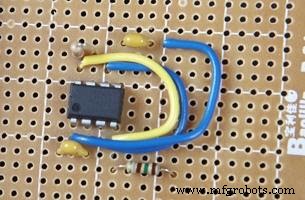

Câblage final du circuit

Étape 4 :Installez votre haut-parleur

Coupez deux morceaux de fils de raccordement de 3 pouces et connectez-en un à la broche trois et l'autre au fil libre de la résistance (150 ohms). Ces fils de connexion serviront de fils de haut-parleur.

Ensuite, connectez vos fils de haut-parleur au haut-parleur et coupez la tête de la pince crocodile en deux. Dénudez également les extrémités des fils et soudez-les aux broches six et sept.

Prenez le fil rouge de votre clip de batterie et soudez-le à la broche huit et soudez le fil noir à la broche un.

Étape 5 :Testez votre circuit

Testez votre circuit avec le potentiomètre pour voir s'il fonctionne. Ainsi, lorsque vous connectez la pile 9v, une tonalité doit retentir du haut-parleur ; s'il ne fonctionne pas, essayez de vérifier vos connexions et réessayez.

Applications

Vous pouvez utiliser des circuits de générateur de tonalité dans les applications suivantes :

• Utilisé dans les jouets et les sonnettes pour générer des sons mélodiques

Sonnette

• Fonctionne dans les systèmes de sécurité domestiques comme les alarmes antivol

Alarme antivol

• Fonctionne également dans les applications téléphoniques pour produire des tonalités

Derniers mots

Les générateurs de tonalité sont des circuits extrêmement polyvalents.

Vous pouvez les utiliser pour tester des équipements de fréquence audio, créer des impulsions audio et même créer du son dans des appareils modernes comme les téléphones portables.

En plus de leur polyvalence, les générateurs de sons fonctionnent différemment pour différentes applications.

Certains types de générateurs de tonalité incluent les 2 circuits électroniques du générateur de mélodie, le générateur de son ding-dong, le générateur de sirène à deux transistors et bien d'autres.

Cela conclut le tout. Puisque nous apprécions vos opinions, n'hésitez pas à nous contacter si vous avez des questions ou des suggestions. Nous aimerions avoir de vos nouvelles.
