Composants PCB - 14 conseils importants pour choisir des composants PCB

En choisissant les composants de PCB appropriés qui peuvent mener à bien votre conception de PCB. Il y a quelques conseils essentiels que vous devriez prendre en considération. Ces astuces sont à prendre en compte lors du processus de conception pour vous faire dériver un PCB exotique qui répondra à vos besoins.

La plupart du temps, les concepteurs qui ne tiennent pas compte de ces conseils ont des regrets et devraient recommencer le processus de conception après avoir gaspillé plusieurs composants. Nul doute que les conseils suivants vous aideront à obtenir un PCB de haute qualité qui répondra aux spécifications et aux besoins de vos clients.

Choisir les composants pendant la phase de conception

La phase de conception de votre PCB devrait être l'étape où vous choisissez vos composants PCB, car votre conception déterminera les pièces appropriées à sélectionner sur le marché. De la même manière, les ingrédients disponibles sur le marché influenceront également la conception de votre PCB.

Par conséquent, vous devez choisir un design qui capture la hauteur, la largeur. Autres attributs du composant que vous souhaitez utiliser. Ces composants incluent des résistances, des condensateurs, des transistors et d'autres composants nécessaires.

Vous pouvez choisir de créer une nouvelle exigence de conception - conception compacte, conception axée sur la puissance ou conception abordable - ou vous pouvez choisir parmi vos conceptions précédentes. Suivre cette astuce vous donnera des indications sur d'autres parties de la phase de conception, y compris votre choix de composants.

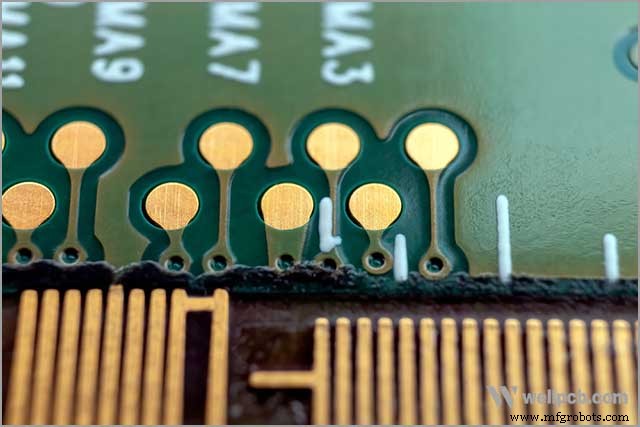

Pensez aux décisions relatives à l'empreinte des composants

En tant que concepteur de PCB, vous devez sélectionner des empreintes de composants de PCB et des modèles de terrain qui fournissent des racines solides pour les composants de PCB. Vous devez vous assurer de vous contenter d'une impression qui correspond à la conception du terrain. Comme le montre la fiche technique, c'est parfait lorsque vous utilisez les touches numériques pour élaborer une stratégie.

Un concepteur de PCB qui ne se conforme pas à la fiche technique a une forte tendance à obtenir une empreinte de composant incorrecte, ce qui peut entraîner de nombreuses erreurs de conception.

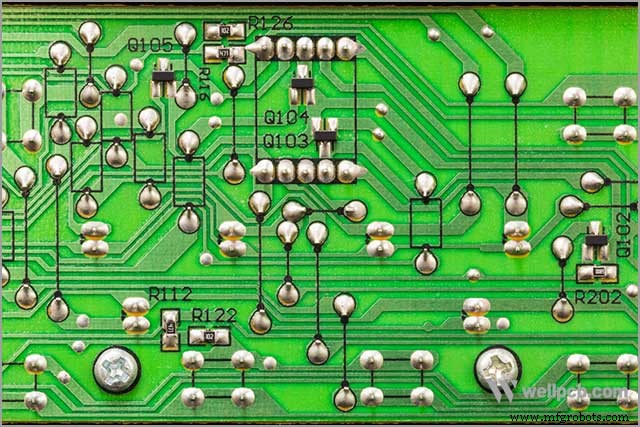

Utilisez de bonnes pratiques de mise à la terre

Les plans de masse sont des éléments essentiels du PCB avec des composants qui doivent posséder de nombreux condensateurs de dérivation. Après avoir été appropriés par un condensateur fixe à broche de circuit intégré (IC), ils permettront des circuits faciles et créeront de la place pour des performances rapides.

Nous ne pouvons pas ignorer ces condensateurs, vous devez donc faire attention à la taille et aux fréquences. Assurez-vous de donner la priorité aux bonnes pratiques de mise à la terre lors de votre processus de conception de PCB.

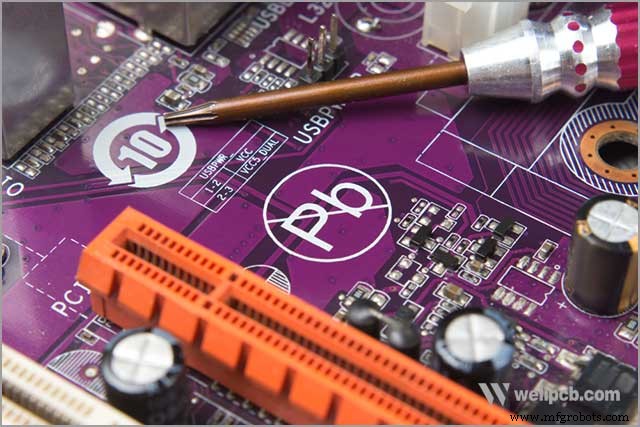

Séparer les composants sans plomb des composants sans plomb

Lors du choix d'un composant PCB, il est essentiel de séparer les parties sans plomb définies des parties indéfinies pour garantir un agencement sans plomb. Si ce n'est pas spécifié, il est crucial d'étiqueter tous les ingrédients comme étant sans plomb. Mais notez que cela n'est vrai que lorsqu'il n'y a pas d'alternative à la soudure au plomb dans un projet particulier.

Un concepteur ne doit pas faire cette modification à l'insu du client car une variation existe entre le sans plomb et le sans plomb. Par exemple, la carte mère de la plate-forme gouvernementale doit utiliser une conception de soudure au plomb .

Attribuer des empreintes de pièces virtuelles

Les parties virtuelles contiennent des signaux de masse et de puissance. Nous devons prendre en compte ces pièces virtuelles lors du processus de construction schématique des composants PCB. On ne peut contester l'importance des pièces virtuelles lors du processus de conception des composants PCB.

Obtenez une meilleure compréhension des pièces virtuelles de votre assemblage de PCB lorsque vous restez synchronisé avec la nomenclature (BOM) créée en fournissant une liste d'éléments virtuels.

La meilleure chose à faire est d'attacher les pièces virtuelles du PCB aux empreintes et de leur attribuer des fonctions conformément à la nomenclature pour donner un design exotique au PCB.

Assurez-vous d'avoir des données de nomenclature complètes

Une autre chose à laquelle il faut accorder une attention absolue est la nomenclature des données. Les données de nomenclature doivent être complètes. Vous pouvez suivre le rapport de nomenclature pour plus d'informations. Après cela, passez en revue et remplissez les informations du fabricant sur chaque pièce avant de passer à l'étape de conception du PCB.

Une nomenclature complète peut aider les fournisseurs de PCB à travailler plus rapidement et à résoudre certains problèmes le plus rapidement possible.

Trier les indicateurs de référence

La marque de référence (RD) fait partie de la nomenclature, qui spécifie l'utilisation de chaque composant PCB et comment la trouver.

Le tri de l'indicateur de référence est une autre chose car il permet d'organiser le contenu de la nomenclature. Pour travailler efficacement avec vos désignateurs de référence, vous devez vous efforcer de les numéroter pour un mécanisme et un examen confortables.

Cela signifie que votre numéro de référence doit correspondre à vos données de nomenclature et à garder à l'esprit avant la conception du PCB.

Vérifier les portes de rechange

Pour vous assurer que l'ensemble du système PCB fonctionne efficacement, vous devez vérifier chaque barrière supplémentaire. L'autre porte est essentielle car vous souhaitez connecter l'entrée au signal pour agir comme une pièce qui ne flottera pas.

Pour promouvoir les fonctions indépendantes des PCB, chaque porte de rechange dans le dessin aide à comprendre et à faire fonctionner la carte pour les membres de l'équipe. Les symboles de composants créés pour la disposition du PCB et finalement imprimés sur la carte PCB sont utiles lors de l'assemblage du PCB doivent être correctement positionnés, en particulier lors de la connexion à une entrée non câblée.

Nous devons remplir les pads

Les via-in-pads sont des trous réservés pour aider à fournir un bon ajustement pour les composants PCB et assurer une connectivité parfaite entre les différents éléments.

La fonction principale de PCB Via est de s'assurer que l'alimentation est disponible entre toutes les connexions du PCB. Ils sont indispensables pour empêcher toute ingérence qui pourrait conduire à de graves destructions.

Un autre rôle de Via est de s'assurer que la soudure ne flotte pas lors de l'assemblage de l'ensemble de l'assemblage, permettant ainsi une soudure fiable.

Un pad pour une connexion

La composition des composants du circuit imprimé doit suivre la règle d'un plot pour une connexion pour un alignement correct pendant le processus d'assemblage. S'il y a un mélange de composants sur le pad, comme des condensateurs et des résistances, vous devez recréer un autre pad.

S'il vous plaît, évitez toujours de créer des pastilles qui ne correspondent pas à la taille des autres pastilles car cela facilite les déséquilibres dans le joint de soudure.

Peut-être y aurait-il un contact entre l'avion; ne pas oublier de clarifier les pads.

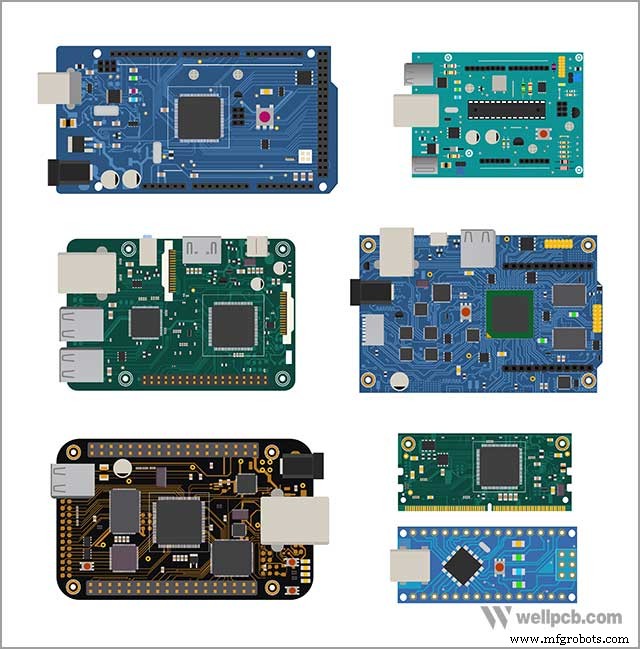

Envisagez le choix du package de composants

Cela aiderait si vous choisissiez le PCB ensemble de composants pour compléter votre conception esthétique et intriguer vos clients. C'est un autre conseil essentiel que certains concepteurs de circuits imprimés ne suivent pas, et cela fonctionne contre eux.

Choisissez un ensemble de composants qui peut ajouter une touche de perfection à votre conception, et cela parlera bien de votre compétence en tant que concepteur de PCB.

La conception du terrain correspond à la configuration des pistes sur un composant

Il serait utile que vous utilisiez un modèle de conception de terrain bien cadré pour correspondre à la configuration des fils sur chaque composant PCB. Il donne automatiquement à chaque composant PCB une structure qui offre de la place pour le placement d'autres propriétés nécessaires pour compléter la configuration du PCB.

Pour une fois, les concepteurs de PCB ne doivent pas ignorer l'importance d'une conception de terrain qui correspond à la configuration des fils qui se trouvent sur le composant.

Adressez votre livraison de composants

Cela n'a aucun rapport avec la section de conception, mais c'est une autre technique pour fabriquer un PCB avec des composants parfaitement formés. Et cela se concentre sur les aspects de livraison du composant. Selon la nomenclature, les composants PCB doivent être livrés en plusieurs parties pour assurer l'organisation appropriée de tous les kits.

Par exemple, les fabricants peuvent accidentellement appeler des articles sans nom sur la nomenclature. Disons un composant supplémentaire de 20% d'ajout de résistances 0201 1k ohm. Vous ne devez, sous aucun prétexte, mélanger les ingrédients pour éviter les ratés inutiles. Au lieu de cela, emballez les pièces supplémentaires dans un sac séparé avec un étiquetage approprié.

Il est indispensable de s'entendre avec votre constructeur sur le meilleur moyen d'acheminer les composants. Il s'agit d'éviter certains des problèmes habituels rencontrés lors du processus de livraison.

PCB sur ses côtés supérieur et inférieur

Vous devez considérer la maison que le PCB aura. Cela implique de prêter attention à la hauteur du PCB, y compris les côtés supérieur et inférieur, pour dériver un PCB adéquat à la fin. Cela comprend également la compréhension du périmètre du PCB et la façon de le structurer pour faciliter la mobilité et la portabilité.

De plus, certains composants PCB ont des restrictions de hauteur, vous devez donc vous assurer que vos choix de composants sont réalisables.

Résumé

Les indices ci-dessus sont essentiels pour tous les concepteurs de PCB à garder à l'esprit pour dériver leurs PCB souhaités avec des composants incroyables. En suivant ces conseils, vous obtiendrez un PCB élégant et vous obtiendrez également un PCB qui répondra à vos besoins ou aux besoins de vos clients.
