Qu'est-ce que la tôle et comment est-elle utilisée ?

Apprenez les concepts de base de la fabrication de tôles, y compris un aperçu des unités de mesure, des techniques de manipulation et des types de métal.

Qu'est-ce que la tôle ?

La tôle est un matériau largement utilisé dans plusieurs industries différentes. Il peut être fabriqué à partir d'un assortiment de métaux comme l'acier, l'aluminium, le cuivre, le laiton et est suffisamment polyvalent pour être utilisé dans diverses applications, y compris industrielles et manufacturières. La tôle peut être manipulée avec précision en raison de sa flexibilité, de sa durabilité et de sa résistance à la traction, offrant de nombreux avantages au concepteur moderne.

Unités de mesure

L'épaisseur de la tôle détermine la terminologie correspondante - plaques, feuilles ou feuilles. L'épaisseur de la feuille est généralement définie jusqu'à 0,2 mm, avec une tôle allant de 0,5 mm à 6 mm. Tout ce qui dépasse 6 mm est défini comme une plaque de métal.

Trois unités différentes mesurent l'épaisseur :jauges, millimètres et mils. Le calibre est l'épaisseur du métal par rapport à son poids au pied carré, un calibre plus élevé indiquant une feuille de métal plus mince.

Fabrication de tôlerie

La fabrication de tôle utilise la tôle pour construire des machines, des structures, des panneaux, des supports, etc. Il n'y a pas de façon unique de former ou d'utiliser la tôle, c'est pourquoi elle est largement utilisée dans diverses applications. Les processus de formage comprennent une longue liste de techniques, notamment :

Estampillage

L'emboutissage des métaux est un procédé de formage à froid. Les matrices et les presses à emboutir sont utilisées pour manipuler la tôle en différentes formes pour de nombreuses applications. L'emboutissage est rapide et abordable, ce qui est idéal pour produire de grandes quantités de composants perfectionnés. Certaines des techniques d'usinage dans le processus d'emboutissage sont le gaufrage, le pliage et la frappe.

Pliage

Comme son nom l'indique, le pliage est le processus de façonnage du métal dans les formes souhaitées. Le métal est généralement plié autour d'un seul axe. L'objectif est de plier le métal au-dessus de la limite d'élasticité mais en dessous de la résistance à la traction.

Profilage

Le profilage est le processus d'alimentation du métal à travers des rouleaux pour créer une courbure uniforme sur toute la longueur de la tôle résultant en une bobine.

Étirements

Étirer une fine feuille de métal est à peu près aussi simple que cela puisse paraître. Les matériaux métalliques sont étirés ou séparés à l'aide de divers outils à main ou machines.

Découpe avec des machines CNC

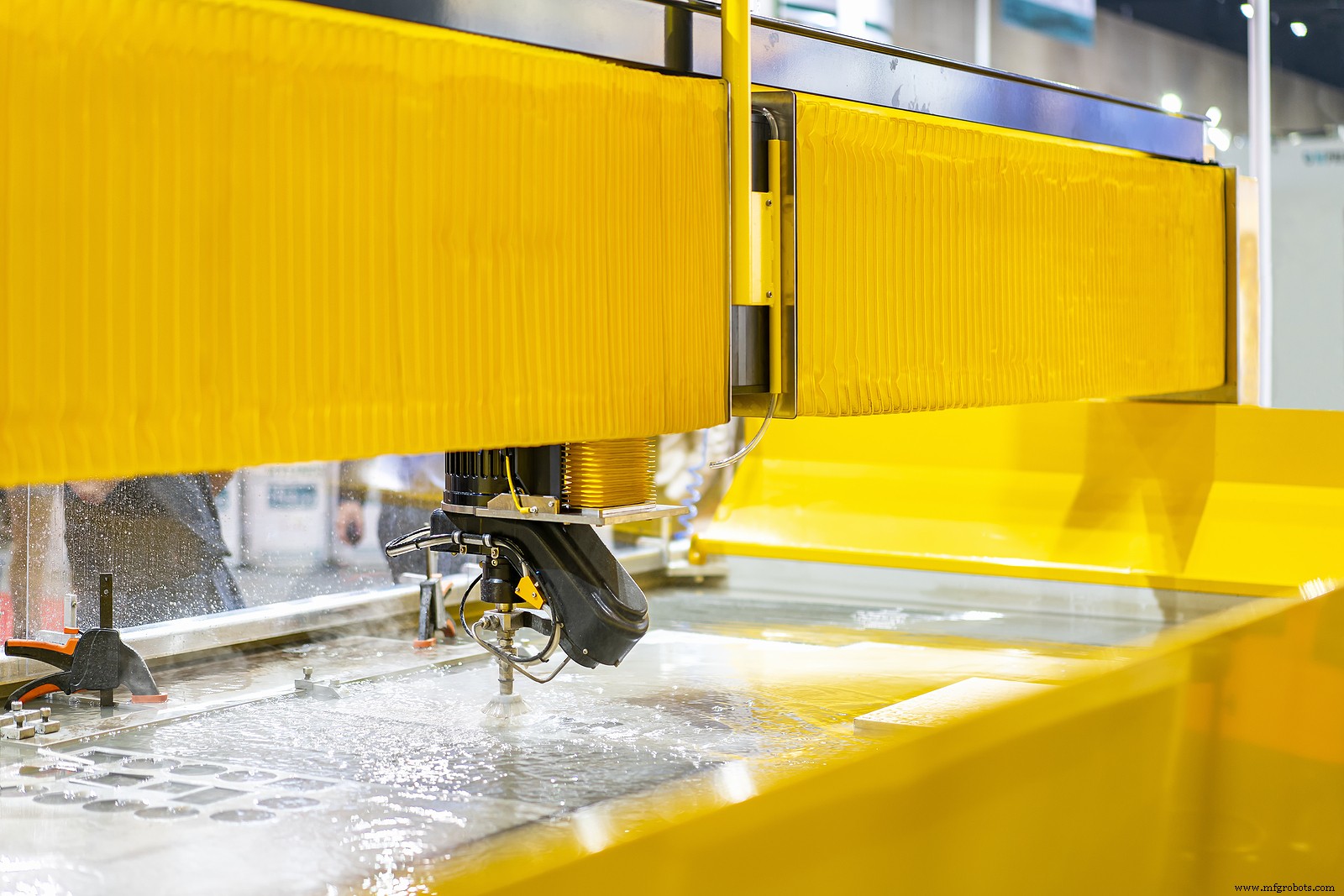

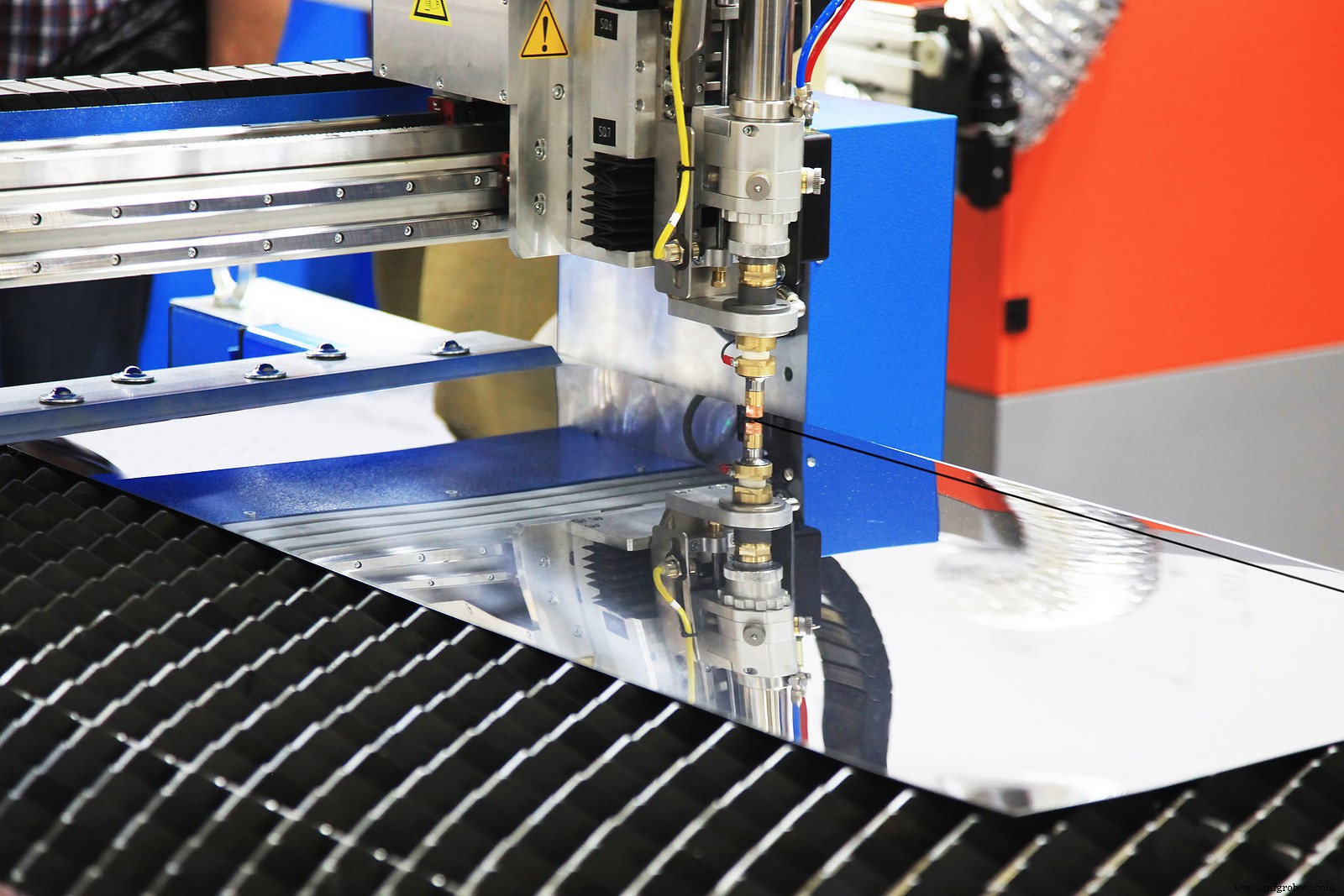

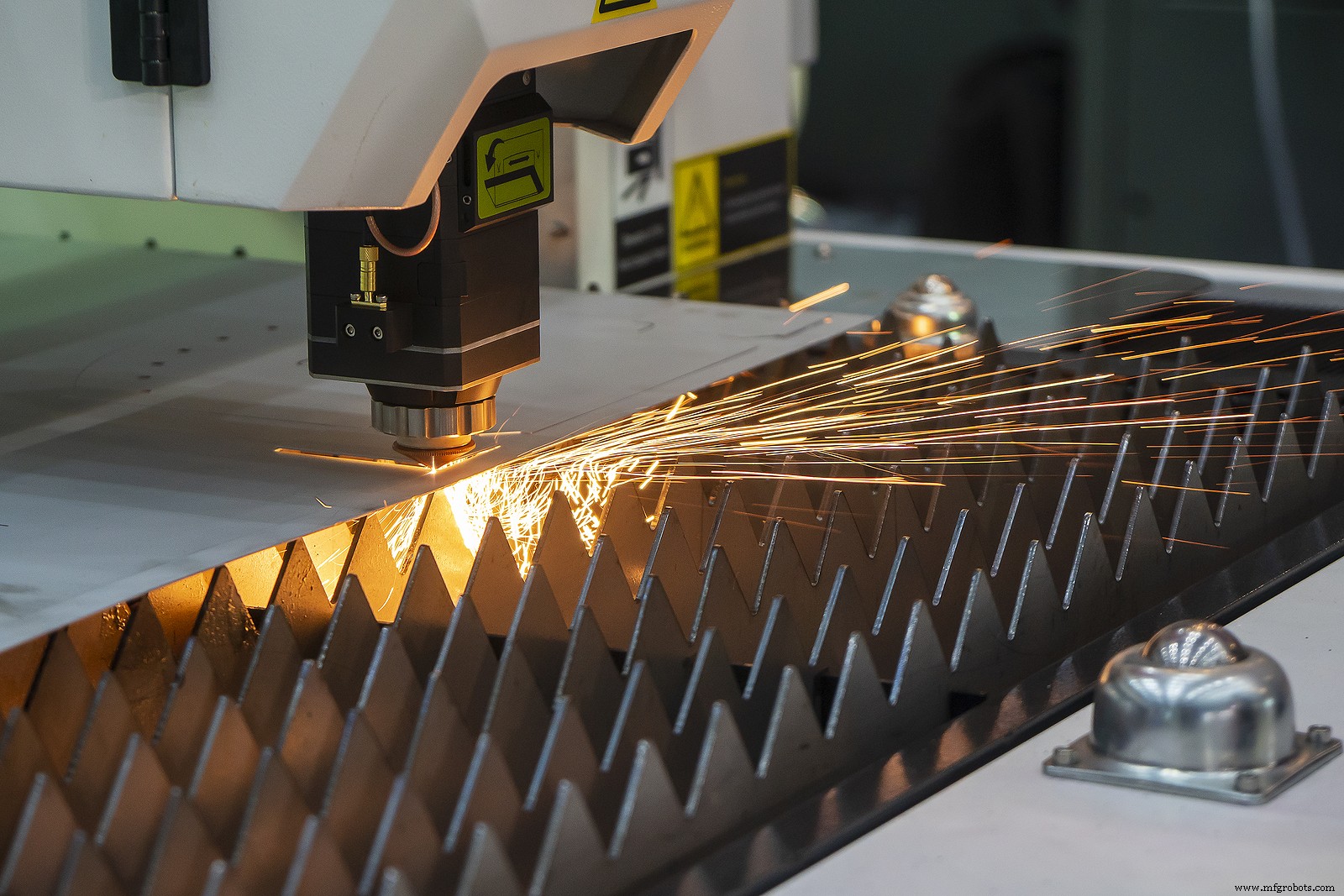

La découpe de tôle dans les applications industrielles/de fabrication est un processus précis qui utilise des machines à commande numérique par ordinateur (CNC) comme les lasers, le plasma, le jet d'eau, etc. Les machines CNC sont utilisées pour produire des pièces conçues avec précision. L'atelier Pier 9 d'Autodesk possède un échantillon impressionnant de machines CNC. Lorsqu'il s'agit de travailler avec du métal, les systèmes automatisés sont le meilleur ami de l'homme.

Types de tôles

Selon l'application et le processus de fabrication souhaités, la tôle peut être composée de plusieurs types de métaux différents. L'aluminium et l'acier sont les métaux les plus polyvalents et sont utilisés dans diverses applications.

Aluminium

Bien qu'il ne soit pas aussi solide que l'acier, l'aluminium est une excellente alternative légère. Il fonctionne bien à basse température, il est donc souvent utilisé dans des applications de climat froid comme la réfrigération, l'ingénierie aérospatiale, la toiture, etc.

Acier

L'acier est solide et polyvalent, et il se décline en plusieurs sous-genres :acier inoxydable, acier galvanisé, acier au carbone et acier au fer noir.

Cuivre

Le cuivre est souvent utilisé pour des applications décoratives, mais il est également un excellent conducteur et résistant à la corrosion.

Magnésium

Le magnésium est un métal rigide et robuste avec une faible densité. Récemment, un nouvel alliage de magnésium a été produit pour l'industrie automobile qui pourrait remplacer l'aluminium dans les panneaux de carrosserie de certaines automobiles.

Laiton

Le laiton est un excellent métal pour les raccords et les composants. Les propriétés acoustiques et la résistance à la corrosion du laiton le rendent idéal pour les instruments et les équipements de lutte contre l'incendie tels que les buses, les raccords et les clés.

Bronze

Avec un point de fusion bas et une résistance supérieure au cuivre, le bronze est utilisé pour fabriquer des pièces de monnaie, des architectures décoratives et des fils.

Espace de travail de tôlerie Fusion 360

Prêt à concevoir des pièces de tôlerie ? Fusion 360 d'Autodesk est un outil de CAO/FAO intégré doté d'un espace de travail de tôlerie qui vous permet de concevoir votre projet en pensant à la fabrication. Des fonctionnalités telles que l'outil One Flange, qui combine cinq commandes de bordage (base, bord, contour, onglet et balayé) en une seule commande, en font un outil convivial pour les concepteurs à tous les niveaux.

Didacticiels sur la tôlerie Fusion 360

Pour commencer, consultez ces didacticiels Fusion 360 pour obtenir des instructions et des exemples concrets qui vous inspireront dans votre prochain projet :

• Brides de contour en tôle
• Bride paramétrique en tôle
• Pierres précieuses en tôle, partie 1
• Gemmes de tôlerie, partie 2

Essayez Fusion 360 dès aujourd'hui pour accéder à des outils innovants et consolidés pour contourner et façonner votre prochain projet de tôlerie.
