Soupape PV vs Brise-vide PV sur pétroliers : différences et fonctions

Soupape PV (Pressure Vacuum Valve) et Brise-vide PV (PV Breaker) ont des fonctions distinctes.

Définitions

Soupape PV : Maintient pression/vide dans cuves cargaison pendant chargement/déchargement. Prévention sur/sous-pression cuves.

Brise-vide PV (PV Breaker) : Dispositif sécurité sur ligne gaz inerte (IG) pont.

Fonctions

Soupape PV

• Maintien pression/vide cuves cargaison chargement/déchargement.
• Prévention sur/sous-pression cuves.

Brise-vide PV

• Surpression anormale cuves si débit chargement > débit gaz inerte requis.
• Surpression anormale cuves si déchargement > débit soufflante gaz inerte.
• Variation anormale pression cuves si soupape PV défaillante (fluctuations pression atmosphérique/T° eau mer).

Pressions de tarage

• Soupape PV : 1400 mm CE pression, -250 mm CE vide.
• Brise-vide PV : 1600–1800 mm CE pression, 400 mm CE vide.

Note : 1000 mm CE ≈ 0,1 bar (0,0980665 bar exact).

Implantation et usage

Soupape PV : Une par cuve cargaison. Chute pression → petit clapet s'ouvre vers bas (équilibrage), surpression → ouverture vers haut.

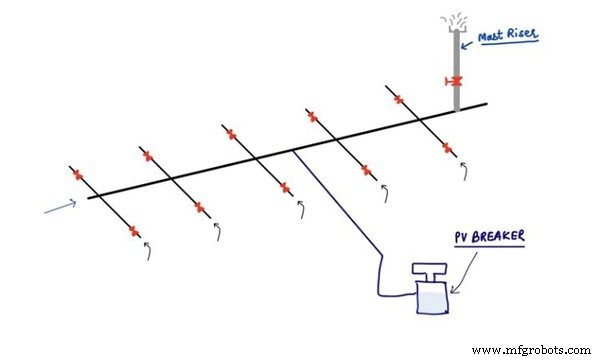

Brise-vide PV : Un seul sur ligne principale (voir schéma). Surpression brutale chargement rapide → soupape PV non dimensionnée → brise-vide PV intervient (surpression anormale > débit nominal).

Plages de maintien pression

• Soupape PV : 0,07–0,20 bar (gros pétroliers).
• Brise-vide PV : jusqu'à 0,24 bar max.
