L'importance de l'interopérabilité dans les applications logicielles 3D

Lorsqu'il suit un flux de travail requis dans une application logicielle, peu de choses sont plus frustrantes pour l'utilisateur que de tenter de convertir un fichier et de bloquer l'opération en raison d'une incompatibilité. L'utilisateur devra répéter son travail pour sortir dans un format de fichier différent ou peut même avoir besoin d'utiliser un outil tiers pour la conversion. Cette perte de fonctionnalité est non seulement aggravante, mais nécessitera plus de temps et d'efforts pour obtenir le résultat souhaité.

Un exemple plus courant est celui que presque tout le monde a rencontré à un moment donné :l'incompatibilité entre les PC et les Mac. Presque tous ceux qui utilisent un PC utilisent également Microsoft Office pour des applications telles que Microsoft Word. Si vous partagez votre document Word avec quelqu'un qui utilise un Mac et qui n'a pas installé Microsoft Office pour Mac, cela crée de la frustration, des retards et un risque d'erreurs. Malheureusement, bien qu'un convertisseur soit disponible, il ne produit pas la meilleure qualité.

L'uniformité au sein des applications logicielles a un impact significatif sur le processus, les résultats et le temps consacré au développement. La clé de l'uniformité des fichiers et des documents au sein d'une application logicielle est l'interopérabilité.

Qu'est-ce que l'interopérabilité ?

L'interopérabilité est une caractéristique d'un produit ou d'un système dans lequel le produit ou le système fonctionne avec d'autres produits ou systèmes sans aucune restriction.

Oracle définit en outre l'interopérabilité comme :

L'interopérabilité réduit ou élimine les problèmes d'îlots d'automatisation. Il active les processus métier pour passer d'une application à une autre. L'interopérabilité permet à un système de fonctionner avec un autre, en temps quasi réel, pour partager des informations commerciales critiques. Les options d'interopérabilité deviennent le ciment entre les systèmes et les applications.

L'interopérabilité se présente sous plusieurs formes. Une forme, en particulier, est un logiciel de traduction de données CAO. Ce type de logiciel permet aux utilisateurs finaux de travailler avec des données 3D importées aussi facilement que si elles avaient été créées nativement dans l'application et d'exporter les données 3D pour les applications d'ingénierie en aval.

Le besoin d'interopérabilité au sein des logiciels

Pour vraiment comprendre le besoin d'interopérabilité au sein des logiciels, nous discuterons d'exemples qui illustrent les obstacles qui apparaissent en cas de manque d'uniformité.

Supposons qu'un utilisateur final utilise une application logicielle 3D pour concevoir un avion. Il s'agit d'une conception compliquée car elle comprend la structure, les moteurs, l'avionique, les systèmes de contrôle, les aménagements intérieurs/cabine et divers autres sous-systèmes. Chacun de ces sous-systèmes est composé de pièces, et les assemblages de ces pièces sont fournis par une myriade de fournisseurs, tous utilisant une large gamme de CAO et d'autres systèmes d'information numériques. En l'absence d'interopérabilité des fichiers, les fabricants d'équipement d'origine (OEM) et les fournisseurs à plusieurs niveaux ne peuvent pas communiquer entre eux de manière intelligible.

De plus, lorsque vient le temps de produire un fichier, l'utilisateur peut avoir à trouver et à implémenter plusieurs outils tiers différents pour la conversion. Cela peut être coûteux et difficile à gérer pour les services internes et les services achats. Même si des outils tiers font le travail, des conversions de haute qualité ne sont pas garanties sur de nombreux outils différents.

Avec les chaînes d'approvisionnement mondiales étendues d'aujourd'hui, qui dépendent toutes des données de CAO, il est important que les fichiers des applications logicielles de CAO 3D puissent facilement communiquer entre eux.

3D InterOp offre d'autres attributs de données. Par exemple, les informations de visibilité et de couche du système CAO source sont disponibles de sorte que les données peuvent être présentées sous la même forme que celle utilisée dans le système d'origine.

Formats de fichiers 3D dans différents secteurs

Un format de fichier 3D est utilisé pour stocker des informations sur les modèles 3D sous forme de texte brut ou de données binaires. Plus précisément, un format de fichier 3D encode la géométrie, l'apparence, la scène et les animations du modèle 3D.

Toute industrie dont les applications nécessitent des données d'ingénierie numérique (CAO) doit pouvoir convertir des fichiers ou lire/écrire. Comme vous pouvez l'imaginer, chaque industrie a ses propres formats de fichiers 3D populaires. Ces formats spécifiques à l'industrie sont issus soit de la création du logiciel, soit ont été adaptés au fil des ans pour des raisons pratiques.
Avec autant de sociétés de logiciels, l'avancement de la technologie et les demandes en constante évolution entre les industries, de nombreux formats de fichiers 3D différents sont utilisés aujourd'hui. En raison de cette extrême variété dans des secteurs tels que la CAO, la FAO, l'IAO et le BIM, il n'est pas difficile de voir à quel point l'interopérabilité est entravée.

Au sujet de la traduction de données 3D, Wikipédia déclare :

Les systèmes de CAO actuellement disponibles sur le marché diffèrent non seulement par leurs objectifs d'application, leurs interfaces utilisateur et leurs niveaux de performance, mais également par les structures et les formats de données. Par conséquent, la précision du processus d'échange de données est d'une importance primordiale et des mécanismes d'échange robustes sont nécessaires.

Nous aborderons brièvement différents formats de fichiers pour trois secteurs :CAO, CAE et BIM.

Types de fichiers CAO :

L'industrie de la conception assistée par ordinateur (CAO) comprend les formats de fichiers natifs suivants :

• DWG :format de fichier natif pour le programme AutoCAD d'Autodesk et format de fichier CAO 3D le plus répandu
• BLEND :format de description de scène du logiciel de modélisation et d'animation 3D, Blender
• X_T :format de fichier Parasolid. L'extension de fichier contient des informations de fichier CAO 3D telles que la géométrie, la topologie et la couleur d'un dessin
• SLDPRT et SLDASM :extensions de fichier SolidWorks, abréviation de "SolidWorks Part" et "SolidWorks Assembly"
• IPT et IAM :formats Autodesk Inventor pour les pièces et les assemblages
• SKP :la méthode conviviale de SketchUp pour créer et partager des fichiers CAO
• Modèle :format de modélisation 3D utilisé par CATIA ; utilisé pour la construction de moules, de matrices, de composites et d'autres types de modèles.
• IGS :un fichier IGS est un fichier graphique enregistré dans un format vectoriel 2D/3D basé sur la spécification d'échange graphique initiale (IGES). Il peut stocker des modèles filaires, des représentations d'objets surfaciques ou solides, des schémas de circuits et d'autres objets.
• et bien d'autres !

Types de fichiers CAE

L'industrie de l'ingénierie assistée par ordinateur (IAO) comprend les formats de fichiers suivants :

• INP :modifier et exécuter par la ligne de commande
• DAT :le fichier de sortie texte qui contiendra les résultats
• ODB :le fichier de sortie binaire qui sera lu lors du post-traitement pour afficher les résultats graphiques
• LOG :Conserve un enregistrement texte de tous les processus
• MSG :répertorie la progression de l'analyse et fournit des messages expliquant pourquoi une analyse a pu planter
• STA :un résumé des informations contenues dans le fichier .msg ; ceci est utile pour surveiller l'état des travaux de longue durée pendant leur calcul
• CATPart :le contenu du fichier comprend la géométrie 3D, les dimensions et les métadonnées

Types de fichiers BIM :

L'industrie de la gestion des informations du bâtiment (BIM) comprend les formats de fichiers suivants :

• DWG :ce format est presque universellement accepté par la plupart des programmes de visualisation/création de modèles.
• DXF :à l'instar du DWG, les fichiers DXF peuvent avoir une taille de fichier plus importante, mais sont également basés sur des calques et constituent un format très couramment accepté sur la plupart des plates-formes
• IFC :cours de base de l'industrie. Fichiers BIM riches en informations pouvant être ouverts par des programmes tels qu'Autodesk Revit et Navisworks
• RVT :format propriétaire d'Autodesk pour les fichiers Revit ; ne peut être ouvert que dans Revit
• NWD :format propriétaire d'Autodesk pour les fichiers Navisworks

Exemple d'application logicielle BIM (Building Information Modeling)

Comment une interopérabilité robuste améliore les workflows logiciels

La prise en charge robuste de l'interopérabilité dans les logiciels supprime les étapes de traduction fastidieuses qui ralentissent les flux de travail. Lorsqu'une pièce est importée dans une application, le processus doit être une étape rapide avec des résultats de haute qualité et sans perte de données. Bien qu'elles soient la norme il y a des décennies, les traductions étape par étape prennent beaucoup de temps et s'accompagnent d'un risque de perte de données.

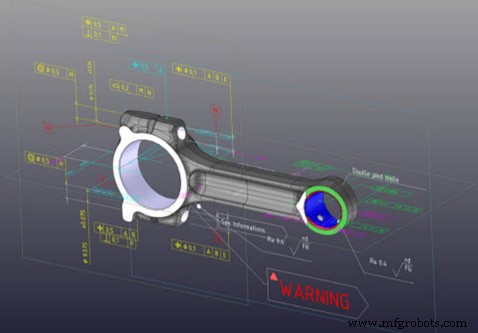

Exemple de pièce dans 3D InterOp

Aujourd'hui, les traducteurs de données 3D efficaces et de haute qualité de 3D InterOp fournissent des traductions rapides sans perte de données. Il n'est pas nécessaire d'engager les coûts supplémentaires et l'aggravation de l'approche passée.

Avec autant de systèmes de pointe dans le monde de la CAO d'aujourd'hui pour des industries telles que l'aérospatiale, l'automobile, l'industrie, l'agriculture, les bâtiments, les infrastructures, les simulations, la réalité virtuelle, le potentiel d'atteindre un point où peu d'applications logicielles se parlent est un véritable défi. Sans solution, les développeurs sont obligés d'acheter des licences pour de nombreux types de logiciels de CAO, ce qui est d'un coût prohibitif et irréaliste. 3D InterOp est la solution qui maintient la conversation en traduisant la communication de manière efficace et efficiente.

Études de cas :3D InterOp prenant en charge une large gamme de formats de CAO 3D

Logiciel Ultimaker pour l'impression 3D. Image reproduite avec l'aimable autorisation de Ultmaker.com

Le logiciel d'Ultimaker, CURA, produit des maillages de corps solides utilisés pour l'impression 3D. Ultimaker a intégré 3D InterOp dans CURA spécifiquement pour prendre en charge une large gamme de formats de CAO 3D. Les clients d'Ultimaker peuvent désormais importer directement des conceptions 3D dans CURA et sont soulagés des étapes de traduction fastidieuses pour convertir la myriade de formats CAO 3D en formats pour l'impression 3D. En conséquence, les utilisateurs peuvent rapidement télécharger une large gamme de fichiers de conception CAO 3D des versions CAO les plus récentes directement dans leur forme native et les convertir tous sans avoir besoin d'une application CAO supplémentaire.

Dans un autre exemple, lorsque de nouveaux sous-systèmes (par exemple, des systèmes de direction électrique contrôlés par logiciel) pour l'industrie automobile sont développés, les équipementiers comme BMW ou Toyota utilisent souvent CATIA. Mais la myriade de fournisseurs mondiaux n'a pas tous les moyens de s'offrir une installation CATIA et peut utiliser SolidWorks à la place. Par conséquent, les chaînes d'approvisionnement automobiles du monde entier s'appuient sur 3D InterOp pour échanger et traiter des données d'ingénierie 3D pendant le développement.

La traduction de données de haute qualité avec 3D InterOp garantit que les workflows logiciels ne s'arrêtent jamais

Lorsque votre application 3D intègre un composant de traduction de données de haute qualité, les avantages incluent la traduction de fichier à fichier de haute qualité, la vitesse, la fiabilité et l'adaptabilité. Tout simplement, avec une solution comme 3D InterOp, votre entreprise réalise moins de coûts, moins de tracas et une efficacité accrue. La prise en charge du format universel grâce à la traduction des données permet à chacun des systèmes de parler et d'avancer tout au long du processus vers le succès.

Vous cherchez à étendre ou à réorganiser vos capacités d'interopérabilité ? Apprenez-en plus sur 3D InterOp et contactez notre équipe pour commencer votre voyage !
