À l'intérieur d'un radar d'imagerie 4D

Le radar étant adopté même dans les produits de consommation, Systems Plus Consulting est devenu curieux de savoir comment il était mis en œuvre. La société d'analyse de technologie et de coûts a décidé de démolir une puce radar, mais laquelle ? La société a sélectionné le système sur puce RF de première génération de Vayyar pour plusieurs raisons.

La société était principalement intéressée par la façon dont Vayyar a conçu un SoC RF à puce unique aussi hautement intégré. Les analystes de System Plus ont également été intrigués par la capacité du SoC de Vayyar à créer des images 4D haute résolution.

Le radar était un marché à croissance lente destiné à des applications matures telles que l'armée. Les choses ont changé — beaucoup. Le radar, en particulier le «radar d'imagerie», est plus chaud que les Kardashian. Les applications automobiles et grand public stimulent l'imagination des concepteurs de systèmes et conduisent la croissance des radars à des nombres à deux chiffres.

Alors que les radars restent essentiels aux bases militaires et aux porte-avions, ils envahissent massivement les maisons, les voitures familiales et même les smartphones. Pour les applications automobiles, les constructeurs de premier rang et les constructeurs automobiles travaillent sur des radars d'imagerie pour les systèmes avancés d'aide à la conduite (ADAS) et la détection d'occupation en cabine.

Les fournisseurs de technologie radar surveillent également les opportunités liées aux smartphones. Au cœur de la collaboration entre Infineon et Google annoncée l'année dernière, par exemple, se trouvait l'activation du contrôle gestuel dans les smartphones Google Pixel 4, en utilisant la technologie radar d'Infineon. Bien qu'il soit loin d'être clair si chaque téléphone sera doté de la technologie radar dans un avenir proche, le domaine des applications radar s'étend rapidement.

Vayyar a conçu son RF SoC dans sa propre gamme de produits Walabot. Le système de détection de chute Walabot Home permet aux membres de la famille et aux soignants de garder un œil sur les parents âgés susceptibles de tomber. Basé sur un radar, il peut percevoir les gens à travers les murs et les rideaux. L'un des avantages est que la personne surveillée n'a pas besoin d'un appareil portable.

Systems Plus Consulting (une société du groupe Yole Développement) a été intrigué par la puce Vayyar, qui analyse une multitude de signaux envoyés et reçus des émetteurs-récepteurs intégrés et les traite par un DSP haut débit sur le SoC. System Plus a révélé que Vayyar avait conçu une petite carte abritant à la fois le RF SoC et le MCU. Cette configuration permet au RF SoC de Vayyar de fonctionner avec n'importe quel processeur d'application externe choisi par un fournisseur de système.

La première génération de la puce de Vayyar – le sujet de ce démontage – était basée sur un SoC RF 3-10 GHz. Compte tenu des restrictions de plage de fréquences imposées par différents pays, Vayyar a déjà conçu des suites, dont une qui fonctionne à 57-64 GHz, offrant une bande passante maximale plus large et une plage de résolution plus élevée. Un autre est basé sur la gamme 77-81 GHz.

Le RF SoC est livré avec « un DSP sur puce avec une grande quantité de mémoire SRAM dans la puce de l'émetteur-récepteur », selon System Plus. Le RF SoC fournit les données à un MCU placé sur la carte Walabot. Le MCU "ne fait que transformer les données SRAM en type de flux de données USB". Cette étape est essentielle car elle rend le SoC RF de Vayyar suffisamment neutre et flexible pour fonctionner avec n'importe quel processeur externe ou processeur d'application choisi par les concepteurs de systèmes. Peu importe qu'il s'agisse du Snapdragon de Qualcomm ou du processeur d'application de quelqu'un d'autre. Il peut ensuite exécuter des algorithmes d'imagerie complexes si nécessaire.

cliquez pour agrandir l'image

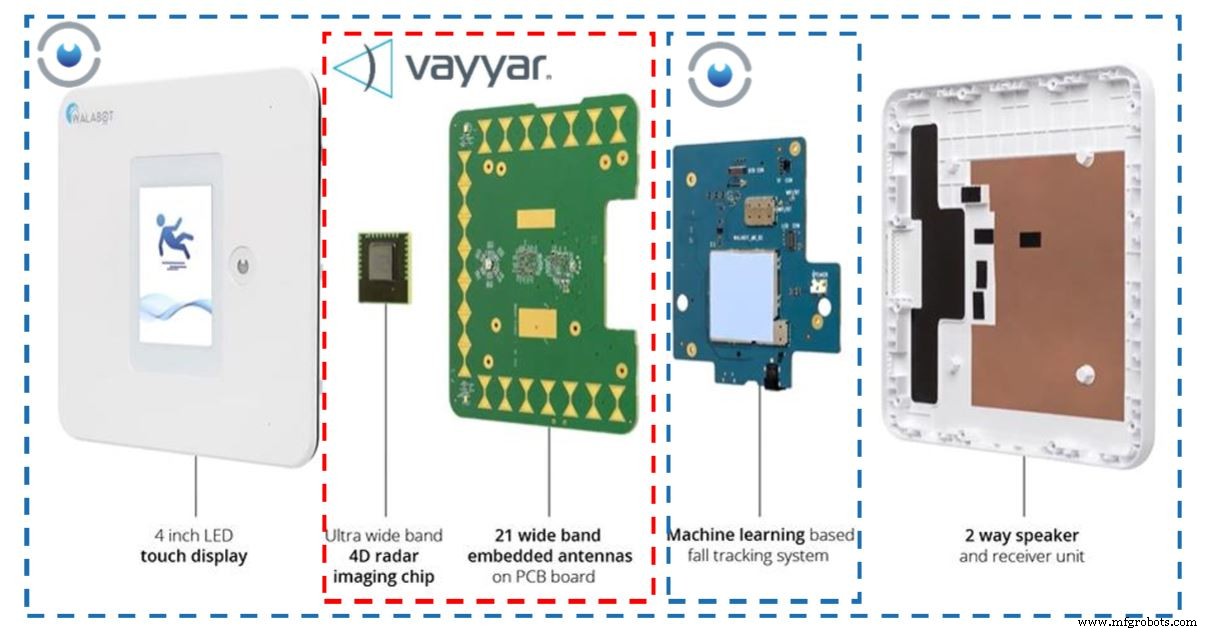

Carte RF avec 21 antennes (Source :System Plus)

Au-delà du système Walabot Home

Au-delà du système Walabot Home, Vayyar fait des percées sur le marché automobile. Vayyar a conclu un accord avec Valeo, une entreprise de premier plan, il y a deux ans. À cette époque, Valeo a annoncé son intention d'utiliser des capteurs radar Vayyar pour surveiller la respiration des nourrissons et déclencher une alerte en cas d'urgence, en particulier si le nourrisson a été laissé seul à l'intérieur d'un véhicule.

En novembre dernier, Vayyar a levé 109 millions de dollars dans le cadre d'un tour de table de série D dirigé par Koch Disruptive Technologies (KDT), une filiale d'investissement de la multinationale américaine Koch Industries. Attraper Koch en tant qu'investisseur stratégique était une grosse affaire, car Koch et ses diverses filiales peuvent potentiellement ouvrir la porte aux capteurs d'imagerie de Vayyar dans de nombreux autres segments de marché.

Plus tôt cette année, Vayyar a annoncé un partenariat avec la société japonaise de pièces détachées automobiles Aisin Seiki, visant à développer conjointement des « capteurs extérieurs 4D haute résolution à courte portée pour les véhicules » pour des applications telles que la détection des angles morts.
