Types de soudage

Aujourd'hui, nous allons discuter du soudage et des types de soudage. Le soudage est un processus d'assemblage de métaux ou d'autres matériaux similaires et différents par application de chaleur avec ou sans application de pression et ajout de matériau de remplissage. Il est utilisé comme attaches permanentes. Le soudage est un processus essentiel de toutes les industries manufacturières. En fait, l'avenir de tout nouveau métal peut dépendre de sa capacité à se prêter à la fabrication par soudage. La soudabilité a été définie comme la capacité d'être soudé dans des joints inséparables ayant des propriétés spécifiées telles que la structure propre de la résistance de la soudure. La soudabilité de tout métal dépend de cinq facteurs principaux. Ce sont le point de fusion, la conductivité thermique, la dilatation thermique, l'état de surface et le changement de microstructure.

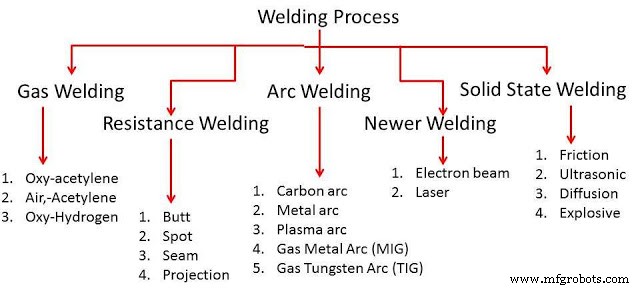

Types de soudure :

Fondamentalement, le soudage peut être classé en trois types.


1. Soudure plastique :

Dans le processus de soudage plastique ou de soudage sous pression, les pièces de métal à assembler sont chauffées à un état plastique puis forcées ensemble par une pression externe. Ces soudures sont également connues sous le nom de procédé de soudage liquide-solide. Cette procédure est utilisée dans le soudage à la forge et soudage par résistance .


2. Soudage par fusion :

Dans le processus de soudage par fusion ou de soudage sans pression, le matériau au niveau du joint est chauffé à un état fondu et autorisé à se solidifier. Ces soudures sont également connues sous le nom de procédé de soudage à l'état liquide. Cela inclut le soudage au gaz, le soudage à l'arc , soudage aluminothermique etc.


3. Soudure à froid :

Dans ce procédé de soudage, les joints sont réalisés sans application de chaleur, mais en appliquant une pression qui se traduit par une diffusion ou fusion moléculaire inter-surface des pièces à assembler. Il est également connu sous le nom de procédé de soudage à l'état solide . Ce procédé est principalement utilisé pour le soudage de tôles non ferreuses, en particulier l'aluminium et ses alliages. Cela inclut le soudage par ultrasons , soudage par friction , Soudure explosive etc.


4 principaux processus de soudage :

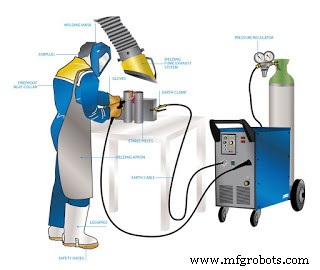

1. Soudage à l'arc (soudage par fusion) :

Dans ce type de procédé de soudage, le métal fondu fond des bords à assembler et permet de se solidifier à partir de l'état liquide et généralement en dessous de la température de recristallisation sans aucune déformation appliquée. Le soudage à l'arc est la méthode la plus largement utilisée pour assembler des pièces métalliques par fusion. Dans ce soudage, la colonne d'arc est générée entre une anode, qui est le pôle positif de l'alimentation, et la cathode, le pôle négatif. Lorsque ces deux conducteurs d'un circuit électrique sont rapprochés et séparés sur une petite distance de sorte que le courant continue de circuler à travers un chemin de particules ionisées appelé plasma, un arc électrique se forme. Cette colonne de gaz ionisé agit comme un conducteur à haute résistance qui permet à plus d'ions de circuler de l'anode à la cathode. La chaleur est générée lorsque les ions frappent la cathode. Cette chaleur est utilisée comme fusion du métal à assembler ou comme fusion du métal d'apport qui est ensuite utilisé comme matériau d'assemblage du métal de soudage. L'électrode est consommable ou non consommable selon les exigences de soudage. La température au centre de l'arc étant de 6000 OC à 7000OC

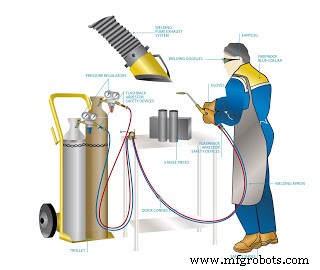

2. Soudage au gaz :

Le soudage au gaz se fait en brûlant du gaz combustible avec de l'air ou de l'oxygène dans une flamme concentrée à haute température. Comme pour les autres méthodes de soudage, le but de la flamme est de chauffer et de faire fondre le métal de base et la tige de remplissage d'un joint. Il peut souder la plupart des matériaux courants

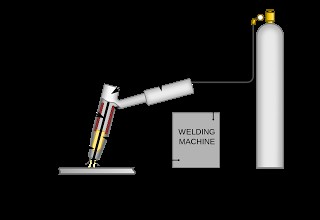

3. Soudage à l'arc sous gaz et métal (MIG) :

Ce soudage est également connu sous le nom de soudage sous gaz inerte des métaux. Dans ce type de soudage, une tige métallique est utilisée comme une électrode, tandis que la pièce à souder est utilisée comme une autre électrode. Il s'agit d'un soudage à l'arc sous protection gazeuse qui utilise la chaleur élevée d'un arc électrique entre un fil d'électrode consommable alimenté en continu et le matériau à souder. Le métal est transféré à travers une colonne d'arc protégée vers l'ouvrage. Dans ce processus, le fil est alimenté en continu à partir d'une bobine à travers un pistolet à une surface constante qui transmet un courant sur le fil . Dans ce soudage, la zone de soudage est inondée d'un gaz qui ne se combine pas avec le métal. Le débit de gaz est suffisant pour éloigner l'oxygène de l'air de la surface métallique chaude pendant le soudage.


Lire aussi :Différence entre le soudage Mig et Tig

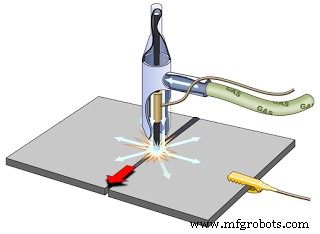

4. Soudage à l'arc sous gaz tungstène (TIG) :

Ce soudage est également connu sous le nom de soudage au gaz inerte au tungstène est similaire au MIG en ce sens qu'il utilise les gaz pour le blindage. Ce procédé de soudage à l'arc utilise la chaleur intense d'un arc électrique entre une électrode en tungstène non consommable et le matériau à souder. Dans ce processus, l'électrode n'est pas consommable pendant le processus de soudage et le gaz est utilisé pour protéger la zone de soudure de l'air atmosphérique. Aujourd'hui, nous avons discuté du soudage et des types de soudage. Si vous avez un doute ou une question, mettez-le dans la zone de commentaire. Si vous aimez cet article, n’oubliez pas de le partager sur les réseaux sociaux. Abonnez-vous à notre site Web pour plus d'articles informatifs. Merci de l'avoir lu.
