module GPS u-blox LEA-6H 02 avec Arduino et Python

Applications et services en ligne

Arduino IDE

À propos de ce projet

Interfaçage du module GPS (j'ai utilisé LEA-6H 02) à l'aide d'un Arduino UNO (ou tout autre appareil Arduino) et calcul de la latitude et de la longitude à afficher sur la fenêtre de l'application écrite en Python.

Étape 1 :obtenez un module GPS u-blox LEA-6H 02, lisez les spécifications de la fiche technique et préparez le module à se connecter à Arduino

• Lisez attentivement la fiche technique u-blox LEA 6 et assurez-vous que votre module est correct

• La plupart des modules fonctionnent à ~ 2,7 à 3,6 v , alors assurez-vous d'avoir la bonne source d'alimentation, j'ai utilisé la pin Arduino 3.3v

• Tous les modules prennent en charge le port de communication UART, nous l'utiliserons donc pour l'interface avec Arduino

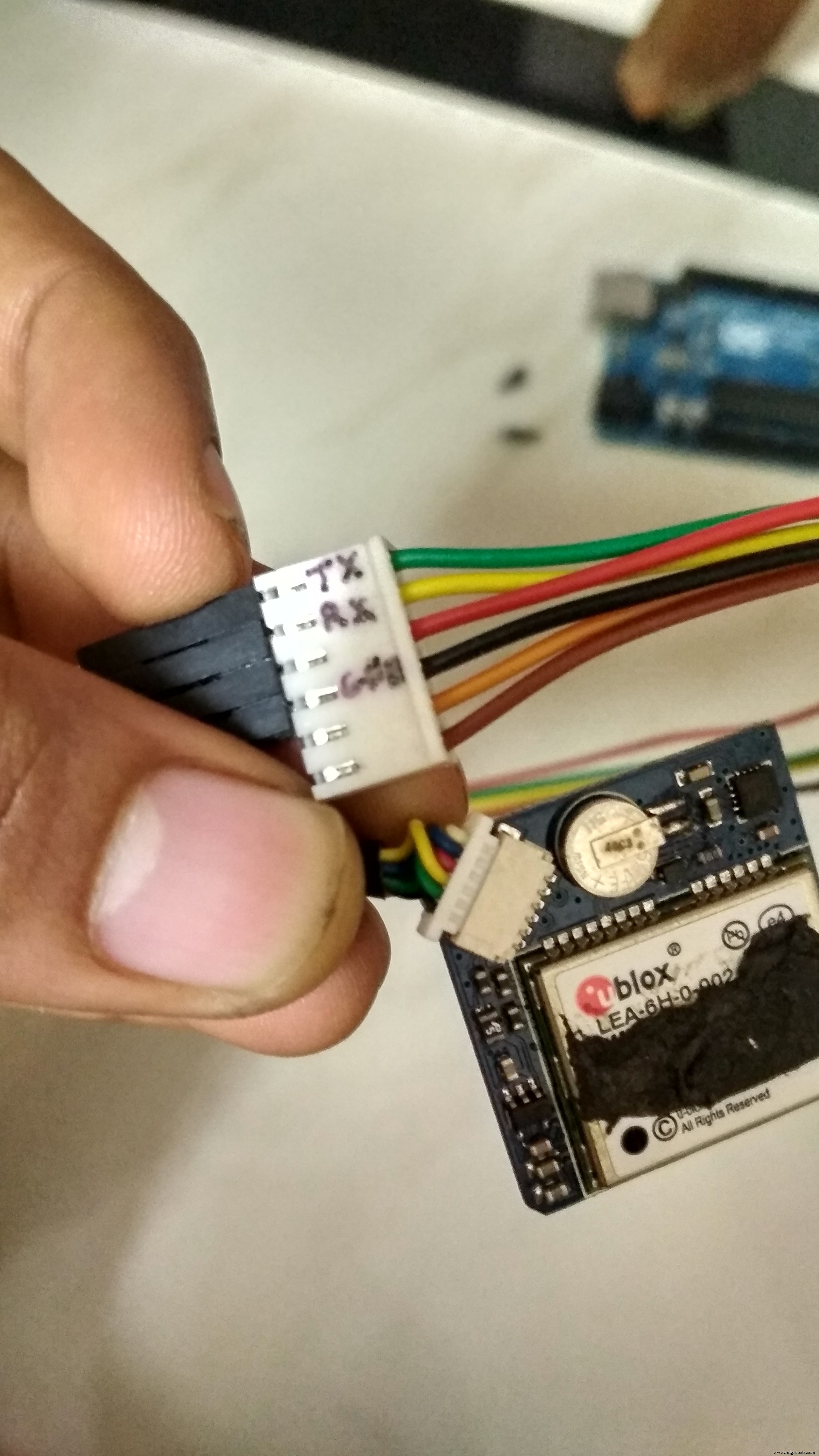

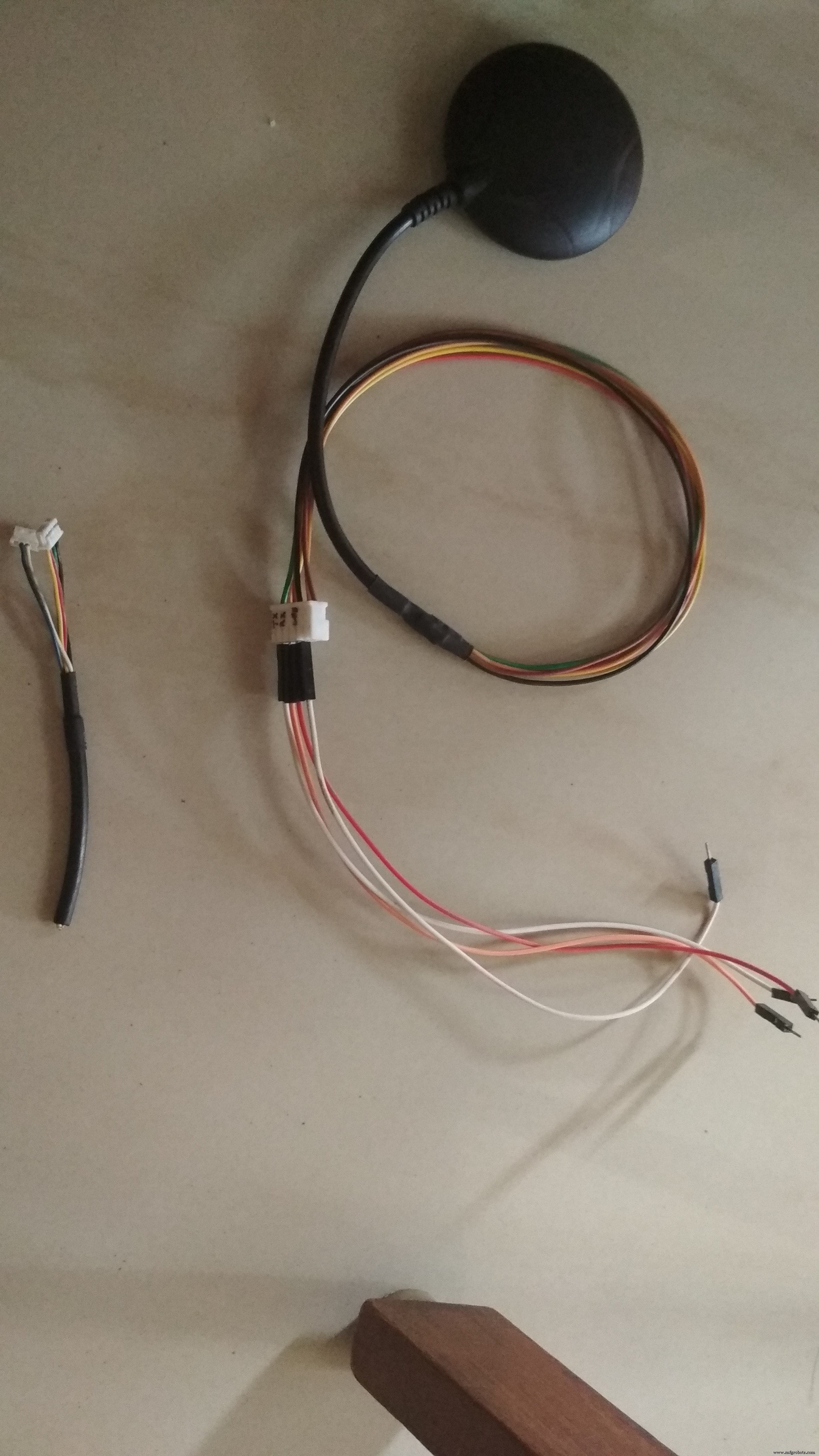

• Les modules sont livrés par défaut avec des prises micro femelles que j'ai du mal à connecter à Arduino. papier ou ordinateur)

• Maintenant, ce module est prêt à se connecter à Arduino

Étape 2 :connectez le module GPS avec Arduino

Connectez Tx et Rx du module GPS avec Rx et Tx d'Arduino

• Tx du GPS (fil vert dans mon cas) vers => Rx d'Arduino

• Rx du GPS (fil jaune dans mon cas) vers => Tx de l'Arduino

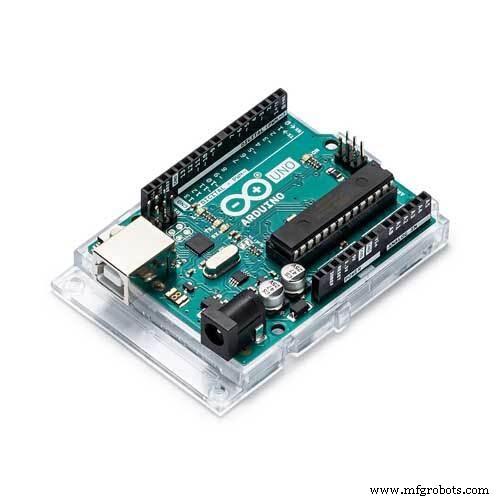

• Identifiez Tx (émetteur) et Rx (récepteur) du module GPS et idem sur Arduino également (j'ai utilisé UNO donc il n'y a qu'un port de communication UART, Tx sur pin0 et Rx sur pin1, plus de spécifications sur Arduino UNO)

Attention :Assurez-vous de ne pas appliquer plus de 3,3 v (max. 3,6 v) à votre module GPS et lisez attentivement le module d'instructions

Étape 3 :téléchargez le programme Arduino pour lire le port série (communication)

• Le code de ce projet se trouve dans le référentiel GitHub

• Lien :https://github.com/harshgosar/LEA-6h-GPS-Arduino-Python

• Veuillez lire le fichier README.md

Observer la réponse à l'écran

• Il faudra un certain temps pour donner une réponse valide et dépend de la force du signal reçu par le module GPS

• Gardez le module GPS à l'extérieur ou près de la fenêtre

• Installez le logiciel u-center comme indiqué dans le fichier README.md ci-dessus

• Télécharger le code Arduino dans le module Arduino

• Connectez les broches GPS à Arduino

• Ouvrez le moniteur série sur Arduino IDE et observez la sortie du module GPS, assurez-vous qu'il imprime une sortie valable

• Déconnectez le port série Arduino en fermant le moniteur série et ouvrez maintenant le logiciel u-center et sélectionnez le port série d'Arduino

Étape 4 :Exécutez le code Python

• Téléchargez et configurez Python sur votre ordinateur local

• Téléchargez le code Python pour lire les données GPS via le port de communication série de votre machine

• Connectez et alimentez le GPS avec Arduino

• Identifier le port com auquel Arduino est connecté

• Exécuter du code Python

• Entrez les détails du port com

• Vérifier les données de latitude et de longitude

Code

Github

LEA-6h-GPS-Arduino-Python

Schémas
