Arduino Protoshield - Un guide rapide et complet sur son assemblage

Disons que vous avez une idée et des composants recommandés comme un Arduino pour l'accompagner. Ce qui reste est une plateforme pour construire votre idée de projet et lui donner vie. Le support/plate-forme que vous recherchez est un Arduino Protoshield.

Protoshield Arduino

Les éléments Protoshield facilitent le prototypage, permettant une connexion facile et rapide entre un Arduino et une planche à pain.

Dans cet article, nous apprendrons comment assembler un Arduino Protoshield tout en examinant ses caractéristiques et les composants du kit.

1. Qu'est-ce qu'un protoshield Arduino ?

Un protoshield Arduino est un shield de prototypage qui peut vous aider à concevoir un circuit personnalisé. Il est souvent idéal pour souder un CI SMD ou TH sur la zone de prototypage avant de les tester sur votre carte Arduino.

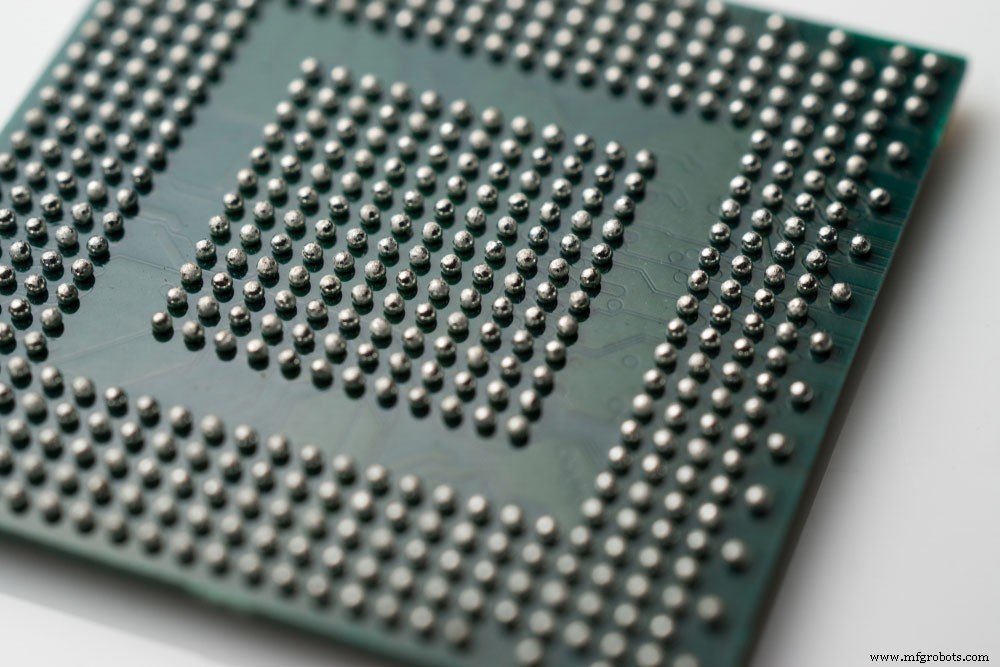

(composants montés en surface)

Fonctionnalités du protoshield Arduino

Certaines des fonctionnalités et caractéristiques du protoshield Arduino sont les suivantes :

• Tout d'abord, il comporte des composants comme une prise USB, des résistances, des LED, des interrupteurs et des boutons.
• Ensuite, il dispose d'un connecteur USB de type B et d'une zone de prototypage de type planche à pain.
• Troisièmement, vous pouvez facilement trouver les rails d'alimentation 5 V, 3,3 V et au sol n'importe où sur la maquette.
• De plus, il dispose d'un double ISP breakout pour faciliter l'empilage et la programmation.
• Il dispose également d'une sortie de broche de port Arduino I2C et UART, permettant une interface de communication externe.
• En plus d'avoir plusieurs tailles de trous traversants pour s'adapter à la plupart des pièces, il dispose également d'une grande zone de prototypage au pas de 0,1 pouce.
• Enfin, il est compatible avec Arduino UNO.

Les composants sont inclus dans le kit.

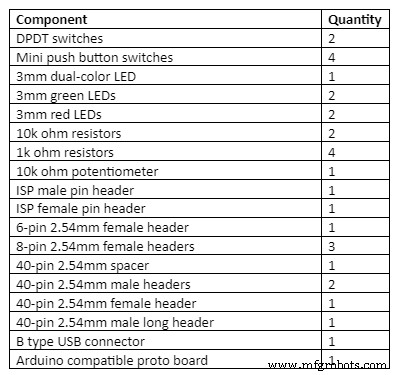

Un kit Arduino Protoshield comprend généralement les composants suivants.

Comment puis-je l'assembler ?

Maintenant que nous avons les exigences électroniques, assemblons l'Arduino Protoshield.

Première étape

• Tout d'abord, soudez la LED rouge aux trous de contour de la prise de courant et assurez-vous que le contour sur la carte correspond au côté plat de la LED.
• Ensuite, soudez la LED verte, mais cette fois sur les trous du contour de la carte Pin13.

Remarque : La jambe longue des LED est l'anode, tandis que la jambe courte est la cathode. La cathode va dans le bord plat du demi-cercle de la carte.

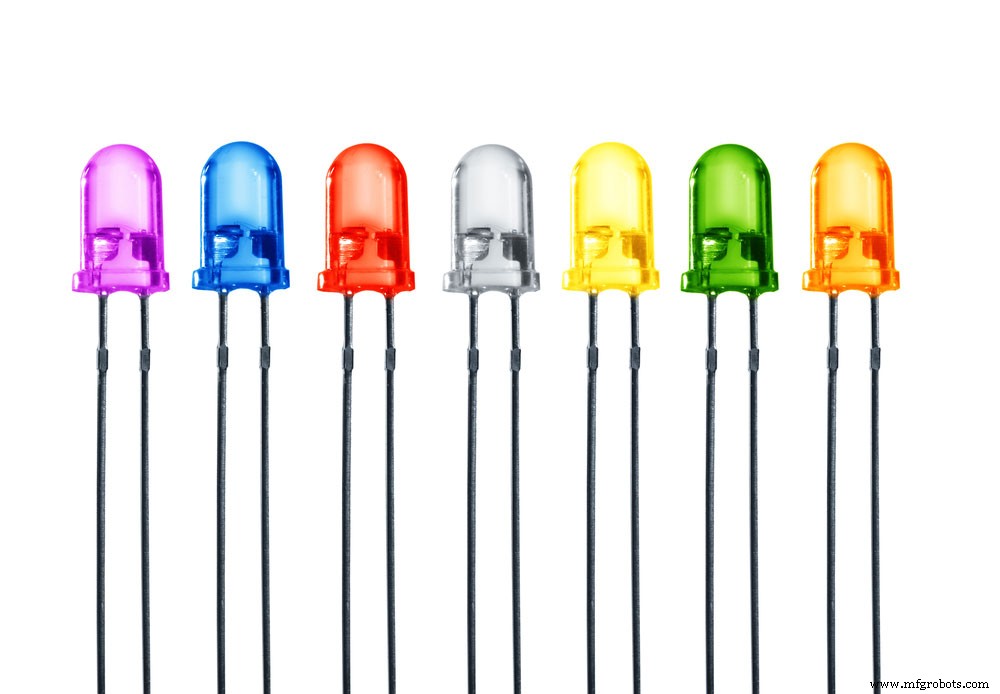

(DEL)

• Ensuite, soudez les deux résistances étiquetées R2 et R1.
• Ensuite, soudez l'en-tête ISP et le bouton de réinitialisation. Il est souvent conseillé d'insérer le bouton de réinitialisation avant l'en-tête ISP pour une connexion facile.

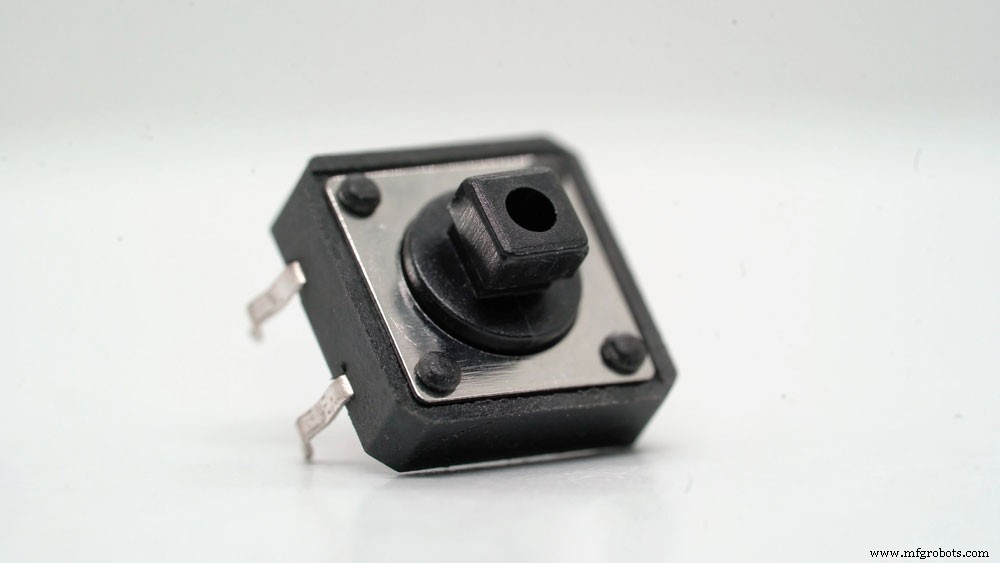

• Les mini-interrupteurs doivent s'intégrer parfaitement dans les empreintes carrées avec des cercles au milieu.

Étape 2

Lorsque vous soudez les embases, assurez-vous qu'elles s'alignent directement les unes avec les autres pour un branchement sans effort sur l'Arduino.

(Composants électroniques, embases)

Commencez par brancher l'en-tête à 6 broches, puis l'en-tête à 8 broches.

Étape 3

Soudez les connecteurs mâle et femelle dans les broches traversantes JC#.

Cependant, notez que si vous êtes un Arduino, vous ne souderez pas ADC7 et ADC6. Au contraire, lorsque vous utilisez un Seeeduino, vous ne souderez que ADC7 et ADC6. De plus, vous utiliserez des fils de connexion pour réaliser les connexions des broches car cela aide à garder le Protoshield polyvalent et réutilisable.

Étape 4

Maintenant, placez dans le port USB un connecteur USB, puis fixez le potentiomètre dans les trous de 80 mil sur la carte.

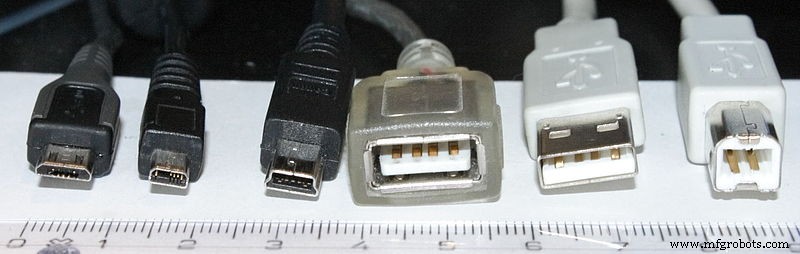

Connecteurs USB

Vous pouvez maintenant placer les broches d'alimentation en bas à gauche selon les exigences de votre projet.

Un assemblage Protoshield

Le look ci-dessus est complet mais a une zone de prototypage vide. Vous pouvez choisir de souder une grande variété de puces de taille DIP (Dual in-line package).

Alternativement, vous pouvez ajouter une planche à pain au-dessus de la zone de la planche à pain si vous avez l'intention de réutiliser le bouclier. Les planches peuvent être des planches à pain auto-adhésives qui adhèrent parfaitement à la zone de prototypage. Cependant, la procédure couvrira les bus GND et 5V, même si vous pouvez avoir accès aux en-têtes.

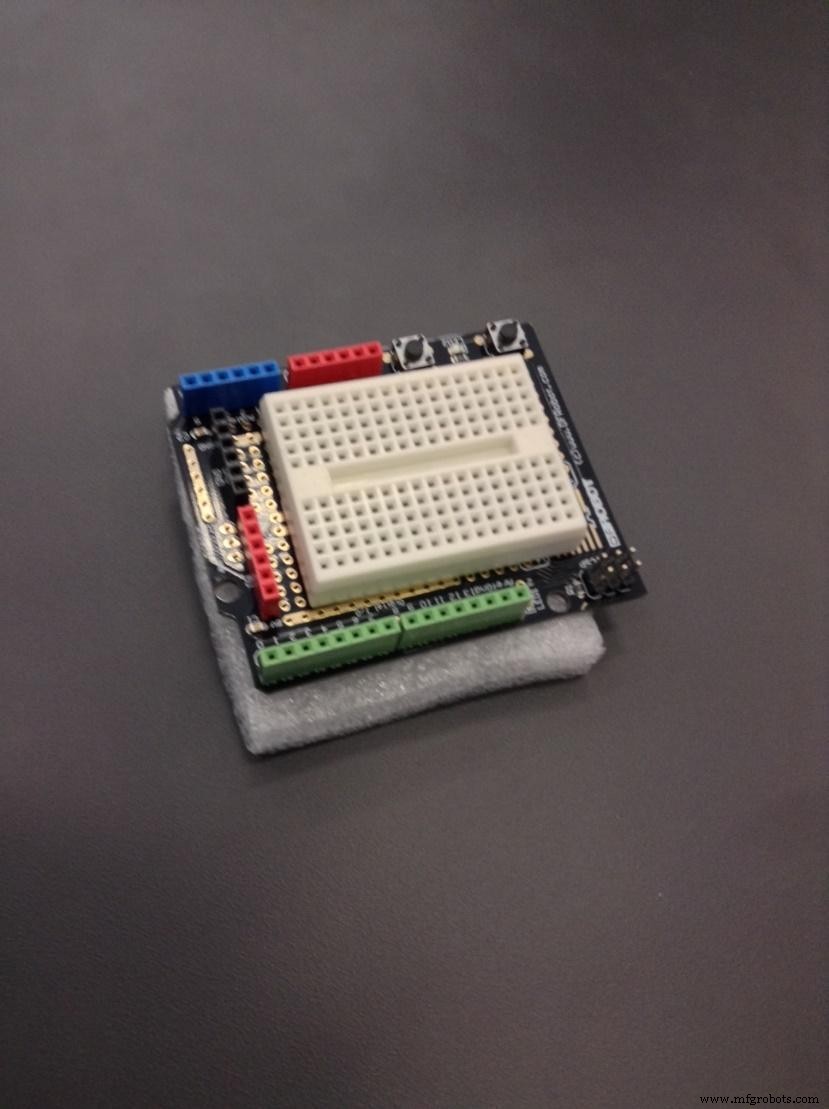

Un prototype de bouclier avec une maquette

Enfin, le bouclier a un en-tête à 6 broches inutilisé étiqueté BlueSMiRF situé au bord du Protoshield. Vous aurez besoin d'un modem Bluetooth BlueSMiRF pour correspondre au brochage de l'en-tête. Ensuite, connectez directement le modem aux broches série Arduino (D1 et D0).

Un BlueSMiRF fonctionne normalement en remplaçant le besoin de câbles série.

C'est ça! Vous avez terminé la construction de votre Arduino Protoshield. Vous pouvez également utiliser le bouclier pour prototyper des projets tels que ;

• Une minuterie 555,
• Récepteur de station météo,
• Régulateur/moniteur de température,
• Labyrinthe 4 bits
• Contrôle par joystick des servomoteurs,
• Ruban à mesurer pour télémètre à ultrasons, et
• Hôte USB Arduino.

Conclusion

Nous espérons que vous vous amuserez autant que nous en construisant notre Arduino Protoshield. Les étapes sont élaborées. Par conséquent, il devrait être simple de mettre l'idée de projet ensemble.

Cependant, si vous avez besoin d'éclaircissements ou avez des questions, veuillez nous contacter.
