Khadas VIM3 :le guide ultime du débutant

Êtes-vous un ingénieur ou un concepteur à la recherche du SBC parfait pour vos applications mini-ordinateurs ? Alors, le Khadas VIM3 est l'option idéale dont vous avez besoin.

Ordinateur monocarte (SBC)

Le SBC VIM 3 est un SBC de petite taille doté d'un matériel puissant qui garantit des performances et une efficacité thermique maximales.

En outre, il dispose de l'un des meilleurs SBC disponibles. Cependant, vous pourriez être sceptique quant au choix de ce SBC pour votre circuit. Heureusement, nous sommes là pour vous aider.

Cet article vous dira tout sur le Khadas VIM3, ses spécifications et ses fonctionnalités. Nous le comparerons également à d'autres cartes populaires comme Raspberry Pi.

Qu'est-ce que le Khadas VIM3 ?

Le VIM3 est un ajout récent à la célèbre liste de la série VIM de Khaadas. Fait intéressant, le VIM3 surpasse tout de ses prédécesseurs, offrant des fonctionnalités avancées et de premier ordre pour diverses applications.

Cependant, il adopte une chose des modèles VIM originaux, qui est le facteur de forme. En vérité, le VIM3 a la taille d'une carte de crédit et convient parfaitement aux étuis Khadas DIY. Bien qu'il soit petit, le VIM3 a un prix compétitif et est déjà doté de diverses fonctionnalités puissantes.

Spécifications Khadas VIM3

Vous pouvez trouver jusqu'à 5 NPU de performance TOP sur le VIM3 avec jusqu'à 1 536 inférences MAC INT8. En outre, vous pouvez découvrir la prise en charge des frameworks d'apprentissage en profondeur traditionnels tels que Caffe, Darknet et TensorFlow. VIM3 utilise 2/4 Go LPDDR4/4X (RAM) et prend en charge STM8S003 et MCU EEPROM programmable.

Le VIM3 dispose également de Bluetooth (5,0) et de Wake on LAN (WOL). De plus, il dispose d'un LAN 10/100/1000M et d'une alimentation 5-20V. Vous pouvez obtenir deux hôtes USB (charge 900 mA et 500 mA) et un port USB Type-C avec prise en charge USB PD et USB 2.0 OTG.

Son MIPI-DSI possède une interface à quatre voies avec un connecteur FPC à pas de 0,5 mm à 30 broches. Ce MIPI-DSI a également une résolution max de 1920*1080. De plus, la carte TF sur le VIM3 est un slot Molex avec la version Spec 2.x/3.x/4.x (SDSC/SDHC/SDXC).

Le VIM3 offre un EMMC 5.1 de 16 Go et un flash SPI de 16 Mo. De plus, le VIM3 utilise un connecteur VIN comme entrée d'alimentation système.

Le VIM3 prend en charge HDMI 2.2 et un émetteur HDMI 2.1 femelle de type A avec 3D. Mais ce n'est pas tout. Le VIM3 prend également en charge le HDR dynamique et le CEC.

Avec le Khadas, vous pouvez obtenir trois en-têtes différents, y compris un en-tête RTC et batterie, un en-tête de ventilateur de refroidissement et un en-tête à 40 broches (2,54 mm). L'en-tête RTC et de la batterie est un en-tête de pas de 0,8 mm, tandis que l'en-tête du ventilateur de refroidissement est un en-tête de pas de 0,8 mm à 4 broches avec prise en charge du contrôle de vitesse PWM.

L'en-tête à 40 broches, d'autre part, prend en charge la connexion des broches CPU suivantes :CPU :SPDIF, 12C, UART, USB, I2S, ADC, PWM. Il prend également en charge la connexion des broches MCU suivantes :NRST, SWIM et PA1.

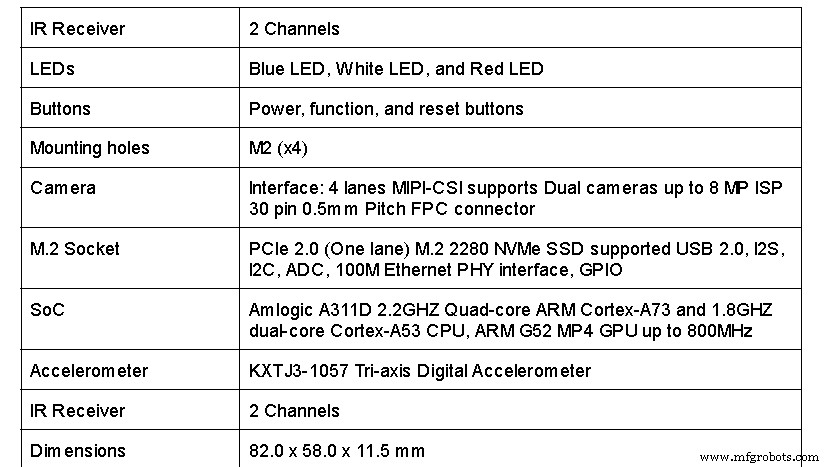

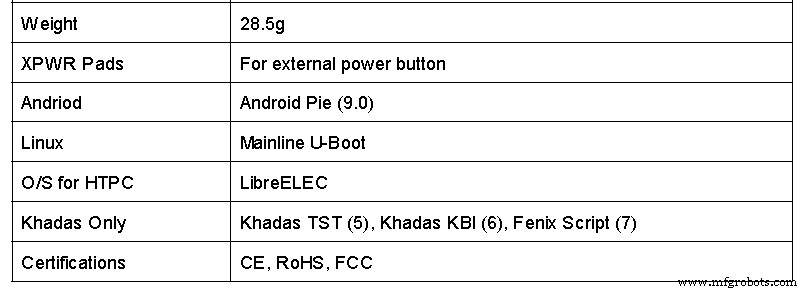

Consultez les images ci-dessous pour d'autres spécifications VIM3 :

Fonctionnalités clés

Voici les principales caractéristiques du Khadas VIM3 :

Hautes performances

Le SoC Amlogic A311D (X4) 2,2 GHz et Cortex A73 (x2) 1,8 GHz Cortex A53 de VIM3 permet d'offrir des performances CPU plus rapides. De plus, son processus de fabrication SoC 12 nm génère également une faible chaleur pendant le fonctionnement.

Les autres fonctionnalités hautes performances incluent la prise en charge USB 3.0 et Bluetooth 5.0, Gigabit Ethernet avec prise en charge de WOL, LPDDR4/X ram et un USB-C PD parfait pour les applications lourdes.

Conception conviviale

Le Khadas VIM3 a une conception empilable qui le rend facile à utiliser. Ainsi, vous pouvez facilement programmer son MCU et ses trois LED sur le SBC.

Le VIM3 dispose également d'un flash SPI intégré et d'un XPWR pour la construction de commutateurs d'alimentation externes. Enfin, vous pouvez utiliser des fichiers CAO 3D, Khadas KBI et Khadas TST.

Dispose d'un excellent IO

Ce SBC dispose d'un en-tête GPIO à 40 broches et d'un I2S à 8 canaux avec prise en charge d'un réseau de microphones, mais uniquement sur un connecteur M.2. En outre, il comporte MIPI-CSI et MIPI-DSI, et sa conception est livrée avec une puce d'extension GPIO.

Prend en charge divers accessoires

Vous pouvez utiliser différentes ressources compatibles avec votre VIM3 pour diverses applications. Cependant, gardez à l'esprit que vous devrez acheter ces accessoires séparément.

Voici les accessoires disponibles compatibles avec le VIM3 :

• Câble USB-C (blanc, mâle à mâle)
• Carte d'extension M2X
• Câble USB-C (Gris 2.0 vers Type-C)
• Étui DIY
• Câble HDMI (19 broches)
• Télécommande IR
• Écran tactile TS050
• Adaptateur USB 10 W (noir, charges de travail légères uniquement)
• Nouveau dissipateur thermique VIM
• Khadas Tone Board
• Ventilateur de refroidissement 3705
• Adaptateur USB-C 24 W (Blanc)

Série VIM

Les SBC de la populaire série VIM de Khadas incluent :

• VIM1
• VIM2
• VIM3
• VIM3L

Carte de développement VIM3

En vérité, le VIM3 de Khada peut fonctionner comme une carte de développement pour la programmation et la construction de mini-ordinateurs à la maison, au bureau et même dans une voiture. Vous pouvez également programmer un système d'exploitation serveur sur votre VIM3 pour exécuter des services Web, des serveurs de fichiers et d'autres applications.

Applications

Vous pouvez utiliser le VIM3 pour les applications lourdes et de faible puissance. Ces applications incluent :

• Mini-ordinateur

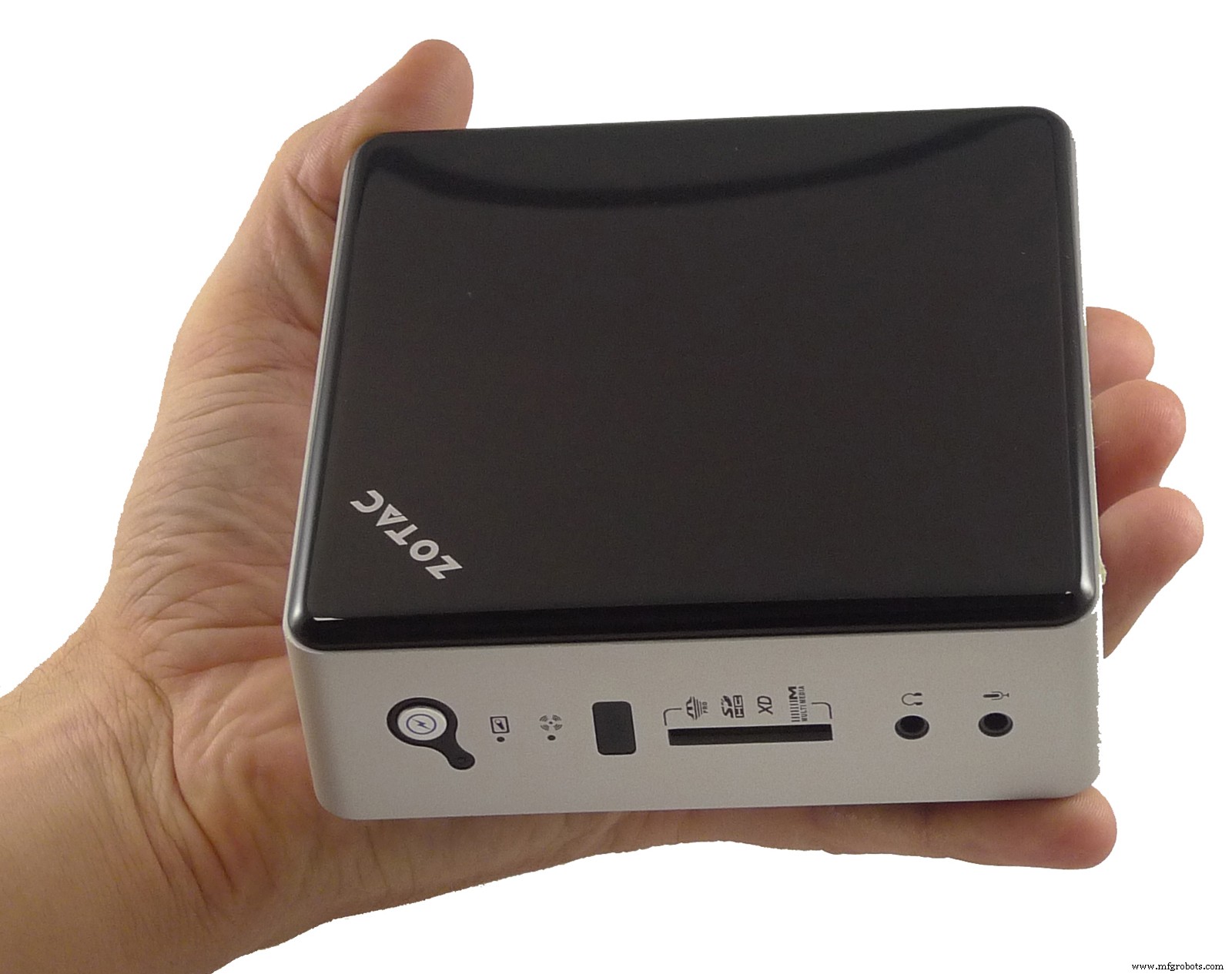

Mini-ordinateur

• Affichage numérique

• IA et robotique

IA et robotique

• Nano-serveur
• Groupe de minage de cryptographie

Crypto-minage

Khadas VIM3 contre Raspberry Pi 4

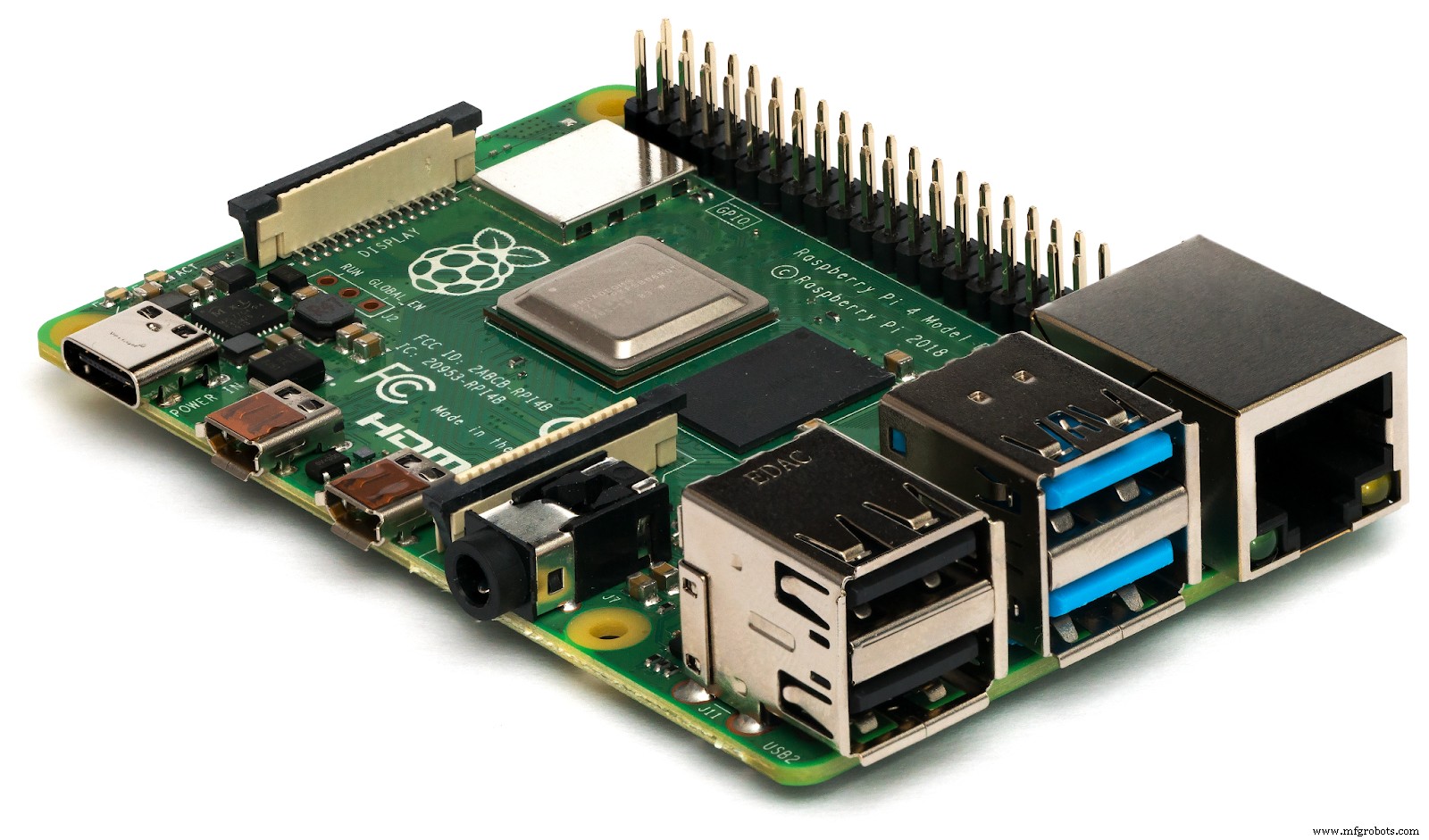

Raspberry Pi 4

Alors que le Khadas est un digne concurrent du Raspberry Pi 4, c'est une alternative plus chère. Bien que le Khadas VIM3 offre de nombreuses fonctionnalités avancées, vous pouvez obtenir la plupart d'entre elles avec un Raspberry Pi 4 pour un prix inférieur.

Mais si vous êtes prêt à dépenser quelques dollars supplémentaires, le Khadas VIM3 gagne.

Khadas VIM3 contre Jetson Nano

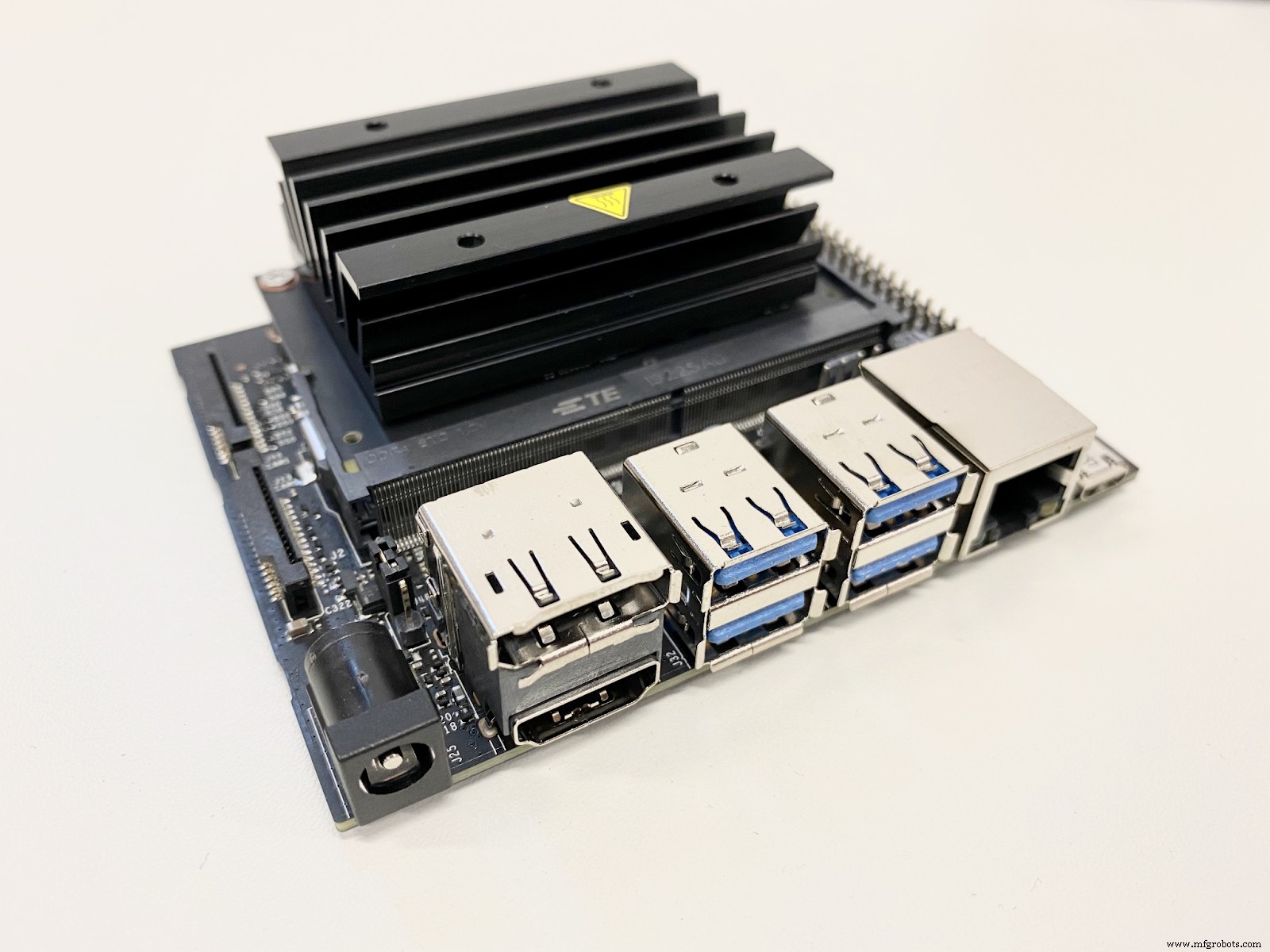

Jetson Nano

Le Jetson Nano est à peu près au même niveau de prix que le Khadas VIM3 et offre des fonctionnalités principales similaires. Mais, le Khadas VIM3 bat le Jetson en termes de puissance CPU pour les applications d'apprentissage en profondeur et d'IA. Cependant, le Jetson Nano reste une alternative solide au Khadas VIM3.

Arrondir

Khadas VIM3 est l'un des meilleurs SBC que l'argent puisse acheter et est la meilleure carte VIM de la série VIM. Par conséquent, il offre des performances de processeur plus rapides que la plupart des SBC et prend en charge une unité de traitement neuronal pour les applications d'IA.

De plus, la large plage d'alimentation du VIM3 (5 à 20 volts) le rend capable de gérer des applications gourmandes en énergie comme les haut-parleurs et les ensembles de microphones.

Alors, que pensez-vous du Khadas VIM3 ? Avez-vous des questions? Faites-le nous savoir en nous contactant, et nous serons heureux de vous aider.
