Brochage STM32 :Un guide complet sur le microcontrôleur

Les microcontrôleurs façonnent le monde de l'électronique de différentes manières. Vous les trouverez dans divers domaines comme la robotique, les applications automobiles, etc. Pour cette raison, en trouver un aussi abordable qu'efficace est un énorme avantage. Un type de microcontrôleur approprié est le brochage STM32.

Par conséquent, l'utilisation de ce type de carte de découverte de microcontrôleur est plus logique si vous êtes un débutant dans la construction de projets d'ingénierie. De plus, lorsque vous expérimentez des projets d'ingénierie, vous avez besoin de quelque chose de bon marché et facile à utiliser avec une excellente efficacité énergétique. Alors poursuivez votre lecture, vous trouverez un guide complet sur le brochage STM32 et comment l'utiliser.

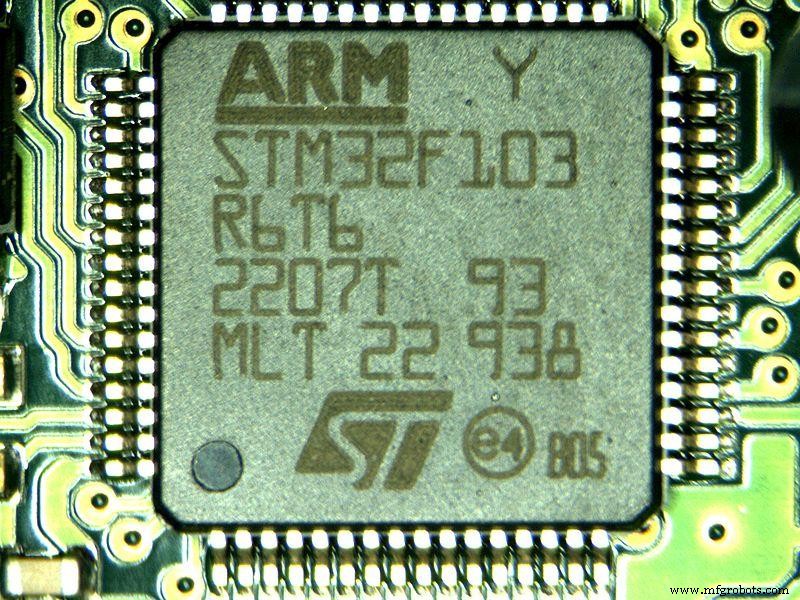

(Une puce de microcontrôleur STM32).

Configuration du brochage STM32.

Le brochage STM32 est une carte Nucleo de STMicroelectronics. Dans une certaine mesure, il est assez peu coûteux et relativement facile à utiliser.

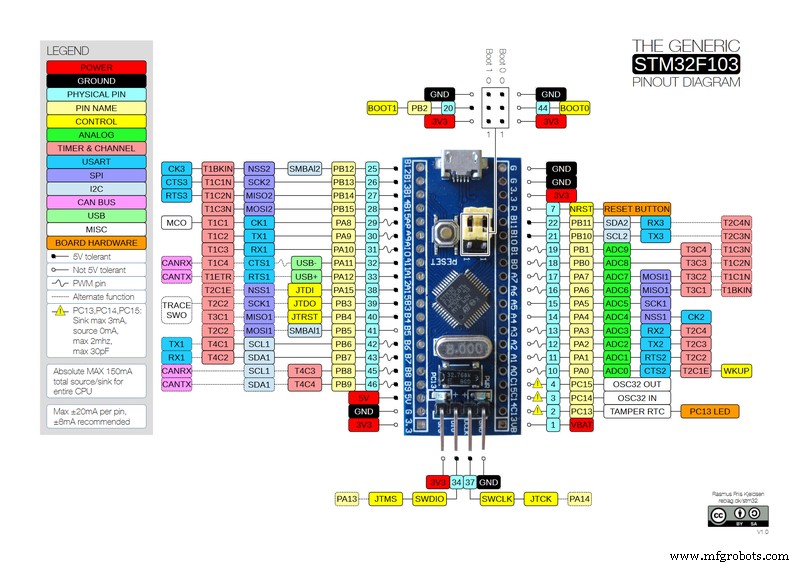

(Le schéma de la pilule bleue STM32 est entièrement étiqueté).

La carte de développement STM32 Nucleo F401RE, par exemple, est livrée avec un microcontrôleur cortex ARM 32 bits. Ce microcontrôleur est souvent livré dans un seul boîtier LQFP64 sans sonde séparée.

De plus, il existe une interface de débogage intégrée/un port de débogage et un en-tête ST-LINK/un programmeur V2-1 pour l'accès à la mémoire et les transmissions. Certains exemples incluent le noyau ARM Cortex-M4F, le noyau ARM Cortex-M33, le noyau ARM Cortex-M3 et le noyau ARM Cortex-M7F.

Bien que similaire à Arduino Uno, le brochage STM32 a des broches supplémentaires à bord pour des performances accrues. De ce fait, cette carte se porte très bien commercialement.

En général, la configuration des broches STM32 est de deux types. D'un côté, les broches mâles pour la STM elle-même.

D'autre part, se trouvent les broches femelles pour la connexion Arduino. Par conséquent, il est possible de connecter différents en-têtes Arduino grâce à ses en-têtes de broche d'extension.

Dans le cadre de sa configuration, le brochage STM32 comporte trois LED :

• LD 1 ou premier voyant – Il sert d'indicateur pour la connexion et la communication USB.
• Le LD 2 ou deuxième LED - Cet indicateur est le LED utilisateur programmable.
• LD 3 ou troisième LED - À cette extrémité se trouve l'indicateur d'alimentation.

De la même manière, il y a deux boutons PUSH avec des fonctions adéquates séparées. L'un d'eux sert à programmer le microcontrôleur en tant qu'utilisateur. Le bouton RESET, quant à lui, a une autre position.

Souvent, la carte de programmation utilise une tension d'entrée de 3,3 V. Bien qu'une tension allant de 7 à 12 V soit toujours appropriée lors de l'alimentation via la broche Vin, car elle dispose d'un régulateur de tension analogique.

Configuration du brochage du Nucleo-F401RE

Pour mieux comprendre le STM132, discutons de la configuration de brochage du Nucleo F401RE.

Comme mentionné précédemment, il existe deux ensembles de broches dans le schéma de brochage de la carte STM132 Nucleo.

D'une part, vous avez les broches de blindage Arduino.

D'autre part, il existe des broches morpho reliant le module STM132.

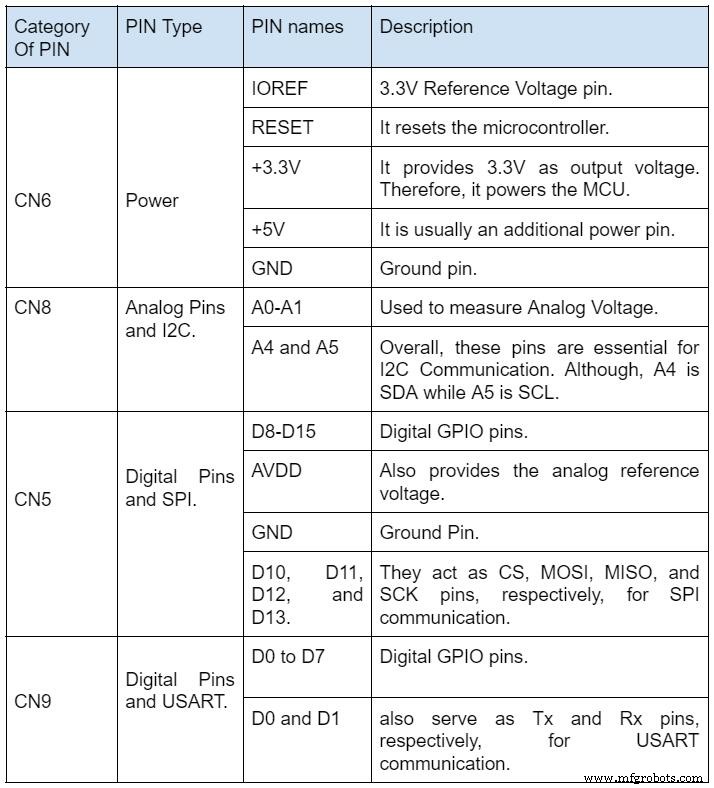

Il existe les catégories CN5, CN6, CN8 et CN9 pour les broches Arduino. De plus, nous avons compilé chaque catégorie d'épingles pour mieux la décrire.

Configuration du brochage GPIO.

À l'autre extrémité, la carte de développement possède un ensemble de broches GPIO. Les broches GPIO, dans ce cas, fonctionnent comme des en-têtes mâles. Ces en-têtes représentent 76 broches au total.

De plus, nous classons les broches GPIO en CN7 et CN10, chacune en ayant 38 de chaque côté. Vous trouvez les broches GPIO, les broches de minuterie, les broches de masse, les broches d'alimentation et les broches analogiques.

Spécifications techniques

Les spécifications techniques du STM132 sont dans différentes catégories. En conséquence, retrouvez ci-dessous les caractéristiques intérieures de la carte de développement :

• Architecture :processeur ARM Cortex M4 avec FPU.
• Microcontrôleur :STM32F401RET6 (32 bits).
• Fréquence du processeur :84 MHz.
• Consommation électrique :2,4 uA en veille sans RTC. Excellente efficacité énergétique.
• Gamme d'oscillateur à cristal :de 4 à 26 MHz.
• Plage de tension de fonctionnement de la carte (VIN) – Varie de 7 V à 15 V.
• Plage de tension de fonctionnement du microcontrôleur (VDD) – Allant de 1,7 V à 3,6 V.
• SRAM :96 Ko.
• Mémoire Flash :512 Ko
• Broches GPIO – 50.
• ADC :12 bits, 16 canaux.
• Minuteurs :16 bits (6), 32 bits (2).
• Minuteries de surveillance : 2.
• RTC :calibré avec 32 kHz intégré.
• Communication SPI – 3.
• Communication I2C – 3.
• Communication USART/UART – 4.
• Débogueur embarqué :oui, JTAG et câble série.
• Prise en charge du port USB – Oui.
• Oscillateur à cristal interne – Oui, 16 MHz.
• Gamme d'oscillateur externe :4 MHz à 26 MHz.

Cartes de développement similaires

D'autres séries de panneaux similaires au STM132 incluent

• Arduino UNO.
• Arduino Due.
• L'Arduino Leonardo.
• Arduino Pro Mini.
• Arduino Méga.
• Framboise Pi.
• Conseil de développement AVR.
• Conseil de développement PIC.
• Intel Edison.
• ESP32.
• Barre de lancement MSP430.
• Carte de découverte STM32F4.

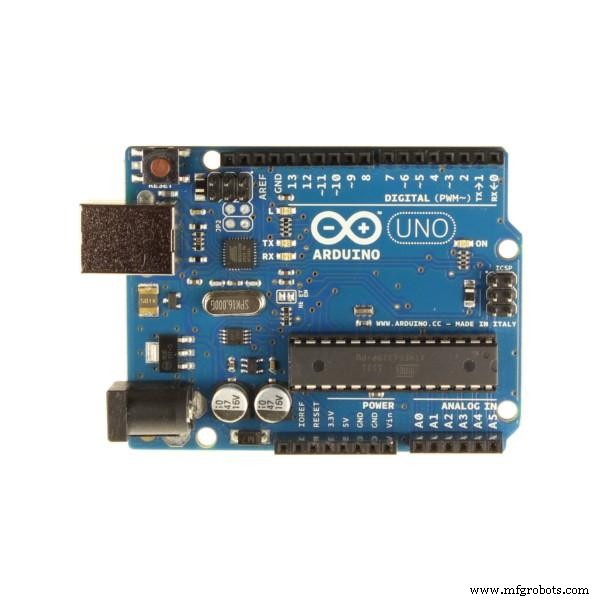

(Le microcontrôleur Arduino Uno).

STM32 Nucleo Boards et comment les programmer

Démarrer avec les STM Nucleo Boards est assez simple. Il existe assez de matériel de recherche disponible pour vous aider dans la plupart des cas. Sur une autre note, il y a un débogueur intégré et une puce de programmation. Il est donc relativement plus simple de programmer ces cartes.

En conséquence, nous enrôlons certains environnements de développement intégrés pour faciliter votre expérience de programmation à cet effet. Ceux-ci incluent

• IDE basé sur GCC.
• Atelier IAR
• Mbed ARM en ligne
• Keil MDK-ARM

Les logiciels avancés énumérés ci-dessus de différentes manières. Cependant, Keil MDK reste l'outil logiciel le plus populaire.

Le Keil MDK, par exemple, est facile pour les débutants en programmation. De plus, les programmeurs préfèrent la chaîne d'outils de développement car elle est peu coûteuse. Il vous suffit de télécharger et d'installer le fichier IDE et le pilote correspondant à partir de leur site officiel.

Applications de STM32

Comme la plupart des cartes de développement Nucleo, le STM32 a une importance commerciale et industrielle substantielle. Ainsi, nous vous donnons les applications les plus significatives :

• Premièrement, STM32 est utile dans la robotique et les projets connexes.
• Deuxièmement, il est essentiel dans les systèmes automatisés.
• Enfin, la carte STM32 Nucleo F401RE est populaire dans le système IoT.

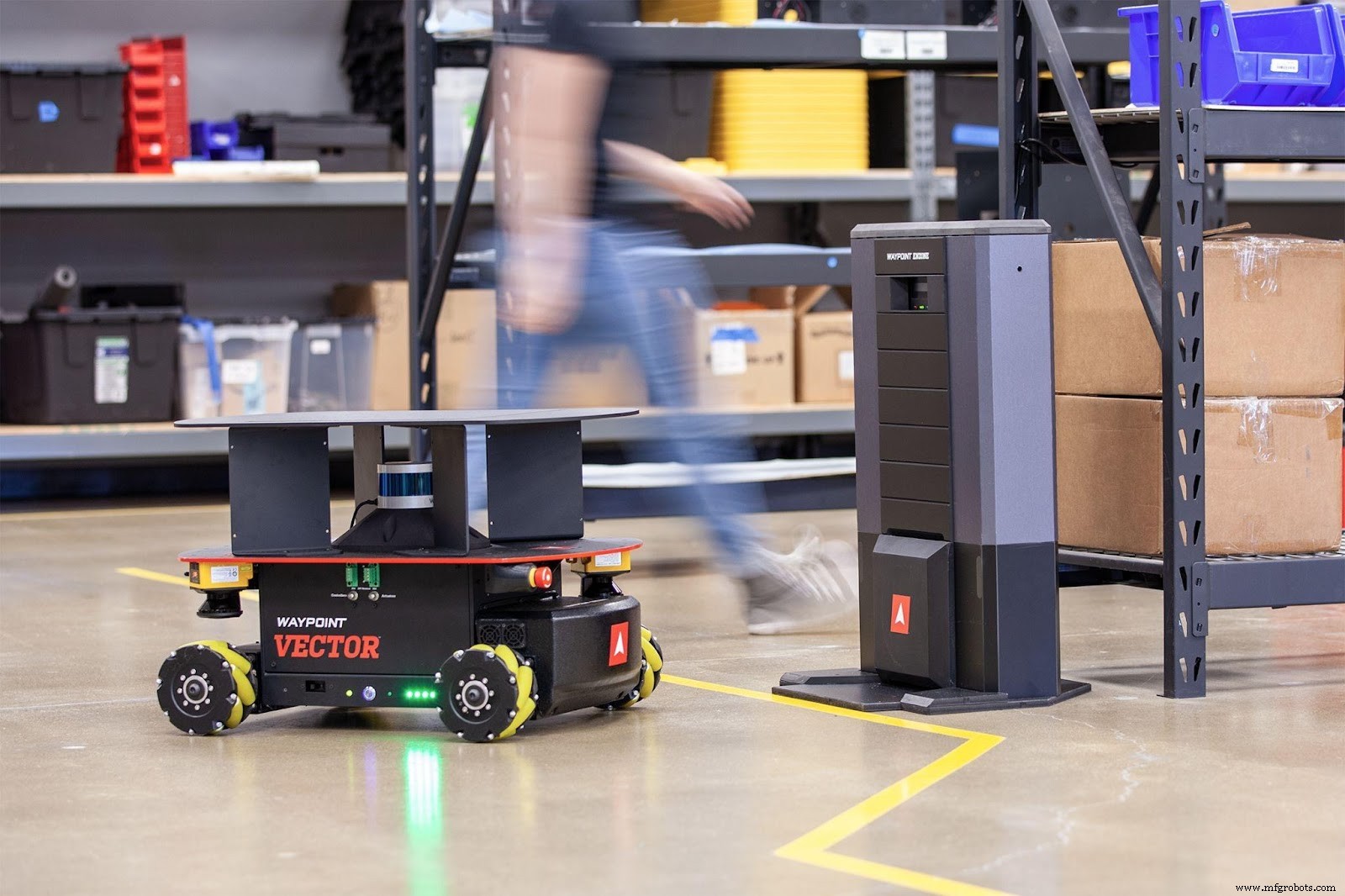

(Un robot automobile alimenté par un microcontrôleur).

Conclusion

Le brochage STM32 fait partie d'une série de puces de microcontrôleur 32 bits. Les amateurs d'électronique, la plupart du temps, préfèrent le STM32 pour son prix abordable, son excellente efficacité énergétique et son interface de programmation d'application simple. De plus, le STM32 se décline en de nombreuses variantes et permet de multiples fonctions. Dans l'ensemble, sa microarchitecture utilise les cœurs de processeur ARM.

Avec ce guide, vous êtes prêt à faire un effort supplémentaire pour créer des projets d'ingénierie connexes. Par conséquent, si vous avez besoin de conseils ou de ressources supplémentaires, contactez-nous.
