Détecteur RF DIY - Comment construire facilement un détecteur RF DIY

Un détecteur RF DIY est un appareil électronique qui peut détecter les ondes de signal RF provenant d'un câble de transmission sans fil ou filaire. Un détecteur RF est important car il peut détecter les appareils d'écoute, les bogues et d'autres outils de surveillance dans une pièce.

Cependant, il a d'autres utilisations et niveaux d'avancement. Vous pourriez avoir un circuit de détecteur RF anti-espion ou une simple technologie de radiofréquence à faible puissance pour repérer les objets enfermés à l'intérieur d'une cavité murale.

Bien que vous puissiez acheter ces produits dans des magasins en ligne, ils coûtent généralement plus de 200 $. Cet article vous montrera comment économiser de l'argent en construisant un détecteur RF DIY abordable.

1. Choses que vous pouvez faire avec un détecteur RF DIY

Construire un détecteur de bogue électronique ne vous aidera peut-être pas à devenir un espion, mais vous saurez quand quelqu'un essaie secrètement de vous enregistrer. Avoir un détecteur anti-espion ou un détecteur GPS est important si vous voyagez beaucoup et passez du temps dans des chambres d'hôtel.

En plus de son utilisation comme dispositif de surveillance, vous pouvez le faire avec des détecteurs RF :

• Entrée tactique ou assaut
• En tant que babyphone pour prévenir le syndrome de mort subite du nourrisson (SMSN)
• Détecteurs de présence de vie pour localiser les personnes ensevelies sous les décombres
• Détecter les mines terrestres
• Radar de recul automobile
• Détection du niveau de liquide

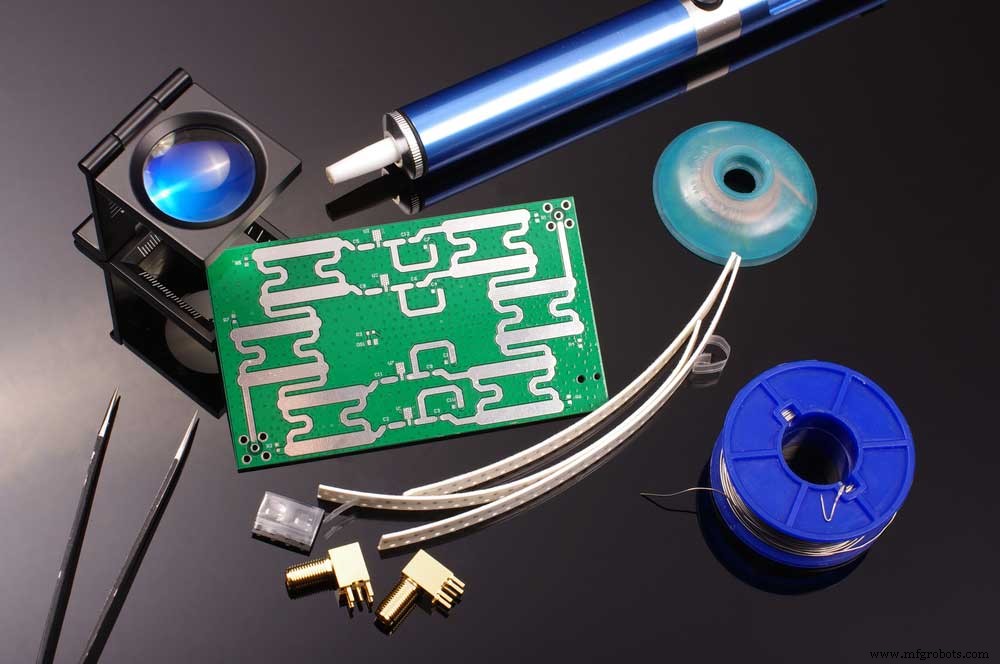

PCB amplificateur RF isolé sur fond blanc

Alors que le détecteur anti-espion empêchera quelqu'un d'écouter vos conversations, il a d'autres objectifs pratiques dans la vie quotidienne ordinaire. Par exemple, il sert d'imageur mural à radiofréquence et de scanner mural pour téléphone portable pour localiser les clous, les tuyaux et les montants de charpente dans les travaux de construction.

Les propriétaires, les électriciens et les menuisiers « bricoleurs » utilisent ce produit comme détecteur de montants pour trouver où des dommages structurels peuvent se cacher derrière les panneaux muraux. Par conséquent, les techniciens utilisent des détecteurs RF pour découvrir les problèmes et les vulnérabilités hors de vue causés par des câbles téléphoniques, des câbles vidéo et des systèmes d'alarme perforés.

En d'autres termes, l'efficacité dépend de la gamme de fréquences. Le détecteur de dispositif de balayage de signal RF le plus simple a généralement un compteur pour vous montrer la force de ses signaux de réception. Ou une interface simple comme une LED de détecteur de bogue pour s'allumer lorsqu'ils identifient des signaux RF.

2. Comment construire un détecteur RF DIY

Un homme construit un projet de bricolage

Construire un détecteur de signal RF est simple. Les produits nécessaires sont bon marché et peuvent être facilement acquis.

Espace de travail du technicien

Voici le matériel et les outils nécessaires :

• Vis
• Fer à souder
• Coller
• Coton-tige
• Cure-dent ou bâton
• Époxy
• Connecteur BNC
• 2 fils de cuivre émaillé 41 AWG
• Tube en laiton d'un diamètre de 0,09 pouce
• Dénudeurs de fils
• Voltmètre RF

Pièces de circuits RF maison

Processus pratique étape par étape

Préparer l'espace de travail :

Placez les matériaux sur une table avec suffisamment d'espace et à portée de main.

Dénudez le câble principal :

Procédez avec précaution afin de ne pas endommager le cuivre émaillé. Utilisez les pinces à dénuder pour retirer et dénuder les extrémités du fil AWG. Par conséquent, vous devriez avoir des câbles ou des fils électriques à deux extrémités sans revêtement, avec leur cuivre émaillé exposé.

Faire une bobine :

Maintenant que vous avez les morceaux de fil de cuivre exposés, utilisez-le pour faire une bobine d'environ 19 tours autour d'une extrémité du cure-dent ou du bâton.

Appliquer la colle :

Avant d'appliquer la colle à l'extrémité de la bobine, assurez-vous qu'elle est solidement fixée au bâton ou au cure-dent. La colle doit adhérer en permanence pour choisir la bonne colle à cet effet car toutes ne peuvent pas travailler efficacement avec n'importe quel type de matériau. Incorporez le tube en laiton en y faisant passer l'autre extrémité du fil. Le tube en laiton doit avoir un diamètre de 0,09 pouce. Utilisez les pinces à dénuder pour dénuder un autre fil de 0,5 pouce à partir de l'extrémité du tube.

Outils de bricolage et préparation d'idées de circuit

Faire le lien :

Il y a maintenant deux fils du fil dénudé. Soudez l'un des fils de cuivre 41-AWG à l'extrémité positive (+) du connecteur BNC et l'autre au contact négatif (-) du connecteur BNC.

Utilisez l'époxy pour fixer le connecteur BNC au tube en laiton.

Appliquez de la colle et attendez qu'elle sèche :

Appliquez la bonne quantité de colle sur le coton-tige. Frottez-le de chaque côté du fil enroulé autour du cou du cure-dent. Assurez-vous que les fils de cuivre adhèrent suffisamment aux côtés du tube en laiton. Attendez patiemment qu'il sèche.

Incorporer le voltmètre RF :

Fixez le connecteur BNC au voltmètre RF en vissant le connecteur BNC au connecteur BNC femelle correspondant trouvé sur le voltmètre RF. Allumez ensuite le voltmètre. Bien qu'un multimètre puisse être utilisé dans un but similaire, il s'agit d'une configuration plus difficile.

Testez l'appareil :

C'est le moment de vérité. Déplacez le tube en laiton pour voir comment il fonctionne. S'il y a une augmentation du nombre affiché sur le voltmètre, alors l'appareil a identifié une autre fréquence à partir d'un éventuel bogue ou d'un appareil d'écoute électronique.

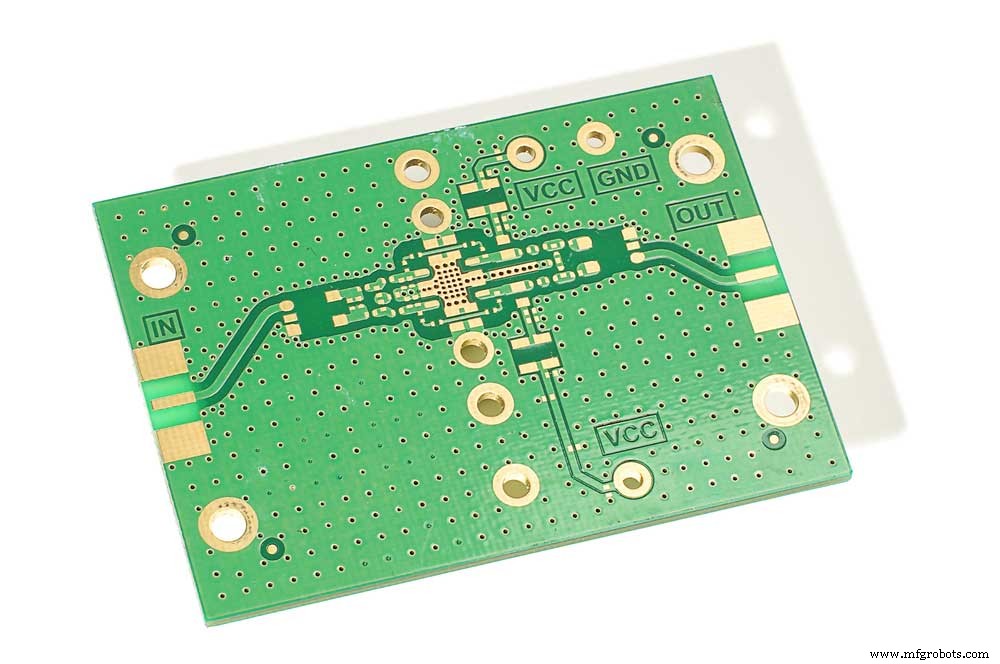

Radiofréquence non assemblée carte imprimée

3. Les erreurs courantes rencontrées lors de la construction de détecteurs RF DIY et comment les éviter

Une main tenant une pince à épiler sur un circuit électrique

Il existe plusieurs façons de construire un détecteur RF maison. Voici quelques-unes des erreurs courantes à éviter lors de la construction d'un appareil maison.

Erreur 1 :ne pas attendre que la colle sèche complètement

L'impatience pendant le processus de construction est contre-productive. Surtout lors de l'application de colle lors de la connexion du connecteur BNC au tube en laiton.

Si vous ne lui laissez pas suffisamment de temps pour sécher, la colle peut perturber le bon fonctionnement de l'appareil RF que vous essayez de construire.

Construire un schéma de circuit complet

Erreur 2 :Ne pas comprendre les limites de la plage de signaux d'un appareil fait maison

Ce détecteur de signal RF téléphonique simple et peu coûteux vous permettra d'identifier les signaux inattendus dans une pièce ou un bureau. Cependant, les appareils à partir de signaux de radiofréquence Vous devrez peut-être en avoir plus

Conclusion

Un détecteur RF a plusieurs applications. Le plus important est de détecter la présence d'appareils d'écoute pour s'assurer que personne ne surveille ou n'envahit votre vie privée. Vous pouvez construire un détecteur RF en utilisant les outils et matériaux abordables répertoriés dans cet article. Suivez simplement les étapes spécifiées et vous aurez facilement un appareil fait maison.
