Comment tester un condensateur à l'aide d'un multimètre numérique et analogique – 8 méthodes

8 façons de vérifier et de tester un condensateur avec un DMM et un AMM (AVO)

Dans la plupart des travaux de dépannage et de réparation électriques et électroniques, nous sommes confrontés à un problème courant avec les condensateurs où nous voulons savoir comment tester et vérifier un condensateur ? Est-ce bon, mauvais (mort), court ou ouvert ?

Ici, nous pouvons vérifier un condensateur avec un multimètre analogique (AVO-mètre, c'est-à-dire ampère, tension, ohmmètre) ainsi qu'un multimètre numérique, soit le condensateur est en bon état, soit nous devons le remplacer avec un tout nouveau.

Remarque :pour trouver la valeur de la capacité, vous avez besoin d'un multimètre analogique ou numérique avec des fonctions de mesure de la capacité.

Vous trouverez ci-dessous huit (8) méthodes pour vérifier et tester qu'un condensateur est bon, défectueux, ouvert, mort ou court .

Méthode 1.

Tester un condensateur à l'aide d'un multimètre numérique - Mode résistance

Pour tester un condensateur par DMM (Multimètre numérique) en mode Résistance "Ω" ou Ohm , suivez les étapes ci-dessous.

1. Assurez-vous que le condensateur est complètement déchargé.
2. Réglez le multimètre sur la plage ohmique (réglez-le au moins sur 1 000 Ohm =1 kΩ).
3. Connectez les sondes du multimètre aux bornes du condensateur (Négatif à Négatif et Positif à Positif).
4. Le multimètre numérique affichera quelques chiffres pendant une seconde. Notez la lecture.
5. Et puis immédiatement, il reviendra à l'OL (Open Line) ou à l'infini "∞". Chaque tentative de l'étape 2 affichera le même résultat que celui indiqué aux étapes 4 et 5. Cela signifie que le condensateur est en bon état .
6. S'il n'y a pas de changement, alors le condensateur est mort .

Méthode 2.

Vérifiez un condensateur à l'aide d'un multimètre analogique - Mode Ohm

Pour vérifier un condensateur par AVO (Ampere, Volt, Ohm Meter) en mode Résistance "Ω" ou Ohm , suivez les étapes suivantes.

1. Assurez-vous que le condensateur suspect est complètement déchargé.
2. Prenez un compteur AVO.
3. Tournez le bouton du compteur analogique pour sélectionner le mode de résistance "OHM" (toujours, sélectionnez la plage d'Ohms la plus élevée).
4. Connectez les câbles du multimètre aux bornes du condensateur. (COM vers les bornes « -Ve » et Positif vers les bornes « +Ve »).
5. Notez la lecture et comparez avec les résultats suivants.
6. Condensateurs courts  : Le condensateur en court-circuit affichera une très faible résistance.
7. Condensateurs ouverts  :Un condensateur ouvert ne montrera aucun mouvement (déviation) sur l'échelle du compteur OHM.
8. Bons condensateurs :Initialement, il montrera une faible résistance, puis augmentera progressivement vers l'infini. Cela signifie que le condensateur est en bon état.

Méthode 3.

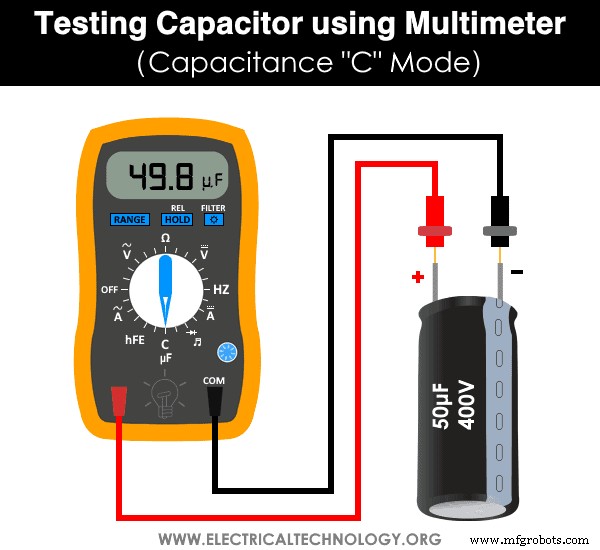

Vérification du condensateur à l'aide d'un multimètre en mode capacitance

Remarque :Le test d'un condensateur en mode capacitance ne peut être effectué que si le multimètre analogique ou numérique possède les caractéristiques farad "Farad" de la capacité "C". La fonction de mode capacitance dans un multimètre peut également être utilisée pour tester les minuscules condensateurs. Pour ce faire, tournez le bouton du multimètre en mode capacitance et suivez les instructions de base suivantes.

1. Assurez-vous que le condensateur est complètement déchargé.
2. Retirez les condensateurs du circuit imprimé.
3. Sélectionnez maintenant la capacité "C" sur le multimètre.
4. Connectez maintenant la borne du condensateur aux fils du multimètre. (Rouge vers positif et noir vers négatif).
5. Si la lecture est proche de la valeur réelle du condensateur (c'est-à-dire la valeur imprimée sur la boîte du conteneur du condensateur).
6. Alors le condensateur est en bon état. (Notez que la lecture peut être inférieure à la valeur réelle du condensateur (la valeur nominale du condensateur en raison de la tolérance de ±10 ou ±20 ).
7. Si vous lisez une capacité nettement inférieure ou pas du tout, alors le condensateur est mort et vous devez le remplacer par un nouveau pour un fonctionnement correct.

Méthode 4.

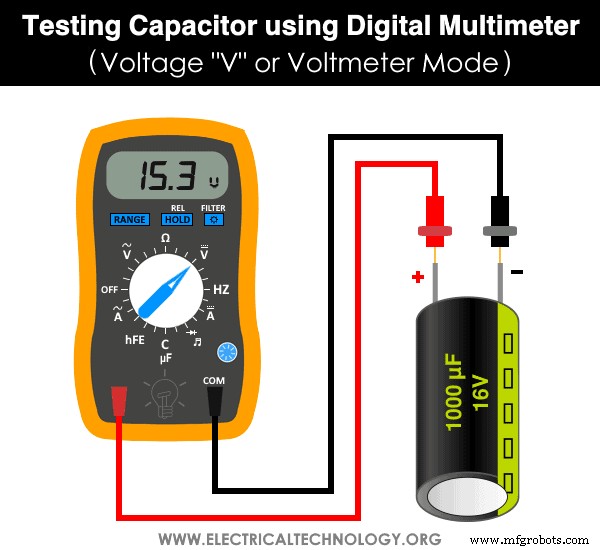

Test d'un condensateur par un simple voltmètre

Pour appliquer cette méthode sur des condensateurs polaires et non polaires, vous devez connaître la valeur de la tension nominale des condensateurs. Le niveau de tension est déjà imprimé sur la plaque signalétique des condensateurs électrolytiques. Bien qu'il existe des codes spécifiques imprimés sur les condensateurs céramiques et SMD. Vous pouvez suivre ce guide qui montre comment lire et trouver la valeur des condensateurs céramiques et non polarisés avec les codes associés imprimés dessus.

De plus, vous pouvez utiliser le mode Tension DC "V" ou Volt dans le multimètre numérique ou analogique pour effectuer ce test.

1. Assurez-vous de déconnecter un seul fil (pas de soucis si positif (long) ou négatif (court)) du condensateur du circuit (vous pouvez également vous déconnecter complètement si nécessaire)
2. Vérifiez la tension nominale du condensateur imprimée dessus (comme indiqué dans notre exemple ci-dessous où la tension =16 V)
3. Chargez maintenant ce condensateur pendant quelques secondes à la valeur nominale (pas à la valeur exacte mais inférieure à celle-ci, c'est-à-dire chargez un condensateur de 16 V avec une pile de 9 V. Si la valeur de la tension de la pile est supérieure à la tension nominale du condensateur, cela endommagera ou éclatera le condensateur.) tension. Assurez-vous de connecter le fil positif (rouge) de la source de tension au fil positif (long) du condensateur et le négatif au négatif. Si vous n'êtes pas sûr ou incapable de trouver les bons fils, voici le tutoriel sur la façon de trouver la borne négative et positive d'un condensateur.
4. Réglez la valeur du voltmètre sur la tension continue et connectez le condensateur au voltmètre en connectant le fil positif de la batterie au fil positif du condensateur et le négatif au négatif. Vous pouvez utiliser un multimètre numérique ou analogique tout en sélectionnant la plage de tension CC dans le même but.
5. Notez la lecture de tension initiale dans le voltmètre. S'il est proche de la tension fournie au condensateur, le condensateur est en bon état. S'il affiche beaucoup moins de lecture, le condensateur est alors mort. notez que le voltmètre affichera la lecture pendant très peu de temps car le condensateur déchargera ses volts stockés dans le voltmètre.

Remarque :La valeur de la tension du condensateur doit être inférieure à la tension de la batterie. Sinon, cela explosera ou brûlera le condensateur.

Messages associés :

• Comment trouver la valeur de la résistance brûlée (par trois méthodes pratiques)
• Comment trouver la valeur des résistances SMD
• Comment calculer la valeur des résistances pour les LED

Méthode 5.

Testez le condensateur en mesurant la valeur de la constante de temps

On peut trouver la valeur d'un condensateur en mesurant la Constante de Temps (TC ou τ =Tau) si la valeur de capacité d'un condensateur est connue en microfarad (symbolisé µF) imprimé dessus, c'est-à-dire que le condensateur n'est pas du tout soufflé et brûlé.

En bref, le temps nécessaire à un condensateur pour charger environ 63,2 % de la tension appliquée lorsqu'il se charge à travers une valeur connue de résistance est appelé Constante de temps du condensateur (τ =Tau également connue sous le nom de constante de temps RC) et peut être calculée via :

τ =R x C

Où :

• R =valeur de la résistance connue en Ohms
• C =valeur de la capacité
• τ =Tau (constante de temps)

Par exemple, si la tension d'alimentation est 9 V , puis 63,2 % de la tension d'alimentation est d'environ 5,7 V . Nous allons utiliser un chronomètre et charger le condensateur jusqu'à ce que la valeur atteigne 5,7V. Arrêtez la montre et notez la lecture du temps en secondes. Pour plus de détails, consultez l'exemple donné sous les instructions.

Maintenant, voyons comment trouver la valeur d'un condensateur en mesurant la constante de temps. (Remarque :un oscilloscope le fera mieux avec une valeur précise au lieu d'un multimètre.

1. Assurez-vous de déconnecter et de décharger le condensateur de la carte.
2. Connectez une valeur de résistance connue (par exemple, une résistance de 5 à 10 kΩ) en série avec le condensateur.
3. Appliquez la valeur connue de la tension d'alimentation. (par exemple 12 V ou 9 V) au condensateur connecté en série avec une résistance de 10 kΩ.
4. Maintenant, mesurez le temps nécessaire au condensateur pour charger environ 63,2 % de la tension appliquée. Par exemple, si la tension d'alimentation est de 9 V, 63,2 % de celle-ci correspond à environ 5,7 V.
5. À partir de la valeur de la résistance donnée et du temps mesuré via un chronomètre, calculez la valeur de la capacité par la formule de la constante de temps, c'est-à-dire τ =Tau (constante de temps) .
6. Comparez maintenant la valeur calculée de la capacité avec la valeur du condensateur qui y est imprimée.
7. S'ils sont identiques ou presque égaux à , le condensateur est en bon état. Si vous trouvez une différence notable dans les deux valeurs, il est temps de changer le condensateur car il ne fonctionne pas bien.

Exemple : Supposons que nous allons tester un condensateur 16V, 470μF. Si la tension d'alimentation est de 9 V, alors 5,7 V correspond à 63,2 % de la tension d'alimentation. Nous allons connecter le condensateur à la batterie pour charger et démarrer le chronomètre. Lorsque le compteur affiche un 5.7V, nous arrêterons le chronomètre. Supposons que le chronomètre affiche une durée de 4,7 secondes.

Maintenant, utilisez la constante de temps τ =RC  formule de mesure de la capacité c'est-à-dire C = τ / R

C =  4,7 secondes / 10 kΩ

C = 0,47 mF =470 μF

Comparez maintenant la valeur calculée de la capacité avec la valeur du condensateur imprimée dessus.

• Si la valeur calculée est presque égale ou présente une différence de ±10 à ±20 par rapport au condensateur souhaité. C'est un bon condensateur.
• Si la valeur calculée est éloignée avec une différence notable, le condensateur est défectueux.
• Dans notre exemple, la valeur calculée est presque la même que la valeur réelle du condensateur. Cela signifie que le condensateur est en bon état.

Le temps de décharge peut également être calculé. Dans ce cas, le temps mis par le condensateur pour se décharger à 36,8 % de la tension de crête peut être mesuré.

Bon à savoir :Le temps mis par un condensateur pour décharger environ 36,8% de la valeur de crête de la tension appliquée peut également être mesuré. Le temps de décharge peut être utilisé de la même manière dans la formule pour trouver la valeur du condensateur.

Méthode 6.

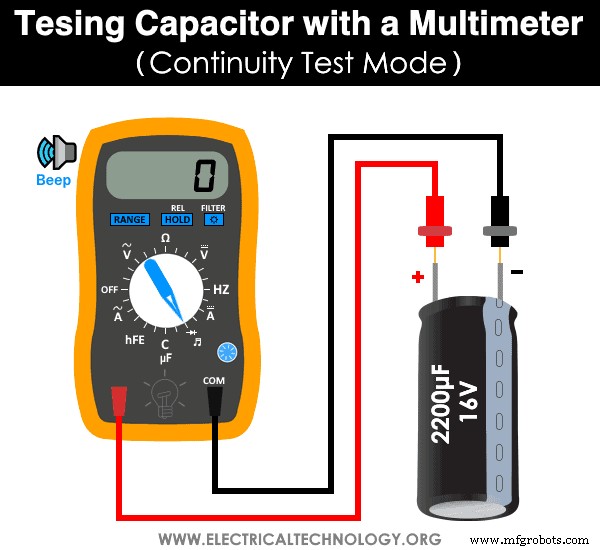

Testez le condensateur en Continuité  Mode d'essai

Dans les compteurs DMM et AVO, le mode de test de continuité peut également être utilisé, que le condensateur soit bon, ouvert ou court. Pour ce faire, suivez les instructions simples ci-dessous.

1. Débranchez l'alimentation et retirez le condensateur du circuit imprimé.
2. Déchargez complètement le condensateur à l'aide d'une résistance.
3. Tournez le bouton et réglez le multimètre en mode test de continuité.
4. Etablir un contact de la sonde positive (ROUGE) du multimètre à l'Anode (+) et de la sonde Commune (Noire) à la borne Cathode (-) du condensateur.
5. Si le multimètre montre un signe de bonne continuité (bip sonore ou lumière LED) et s'arrête soudainement et affiche un OL (ligne ouverte). Cela signifie que le condensateur est en bon état.
6.  Si le multimètre n'affiche pas de signe de continuité avec bip ou voyant, cela signifie que le condensateur est ouvert.
7. Si la LED du multimètre s'allume et émet un bip continu, cela signifie que le condensateur est court et qu'il doit être remplacé par un nouveau.

Méthode 7.

Tester le condensateur par visuel & Apparemment Vérification

C'est l'approche de base pour déterminer le condensateur défectueux sans multimètre en observant les signes apparents apparaissant dessus.

Le condensateur est défectueux et endommagé si vous trouvez l'une des conditions suivantes.

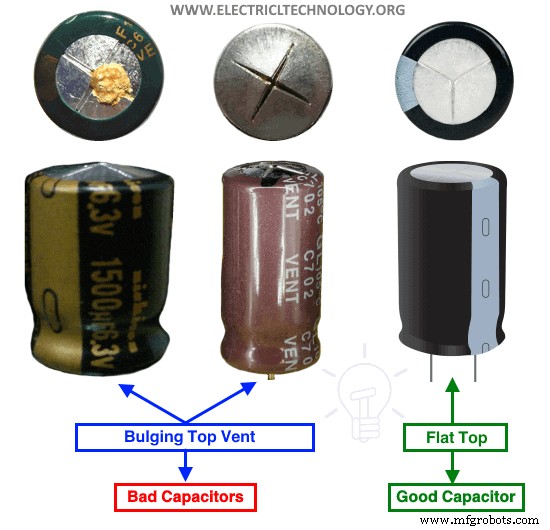

Évent supérieur bombé du condensateur

L'évent supérieur du condensateur électrolytique en forme de K, T ou X sont les points faibles fait pour relâcher la pression lors de la défaillance d'un condensateur afin d'éviter de graves dommages à l'environnement et à tout autre composant connecté à proximité.

Si vous trouvez un sommet bombé du condensateur, il s'agit de la décharge électrolytique (couleur noire, blanche, orange qui dépend du matériau électrolytique), c'est-à-dire que le condensateur libère une pression de gaz pendant panne et disjoncteur l'évent supérieur du condensateur.

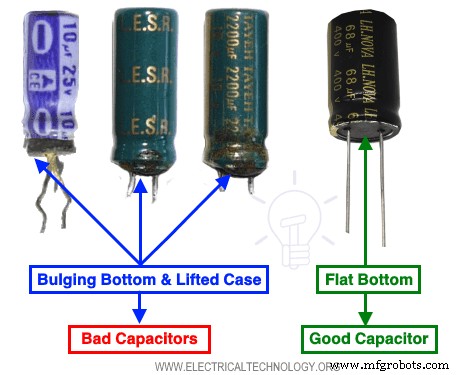

Bas renflé et boîtier de condensateur soulevé

Si la pression de gaz produite ne brise pas l'évent supérieur du condensateur pendant la panne, elle passe par le bas et pousse le caoutchouc, ce qui fait gonfler le bas et soulève le boîtier.

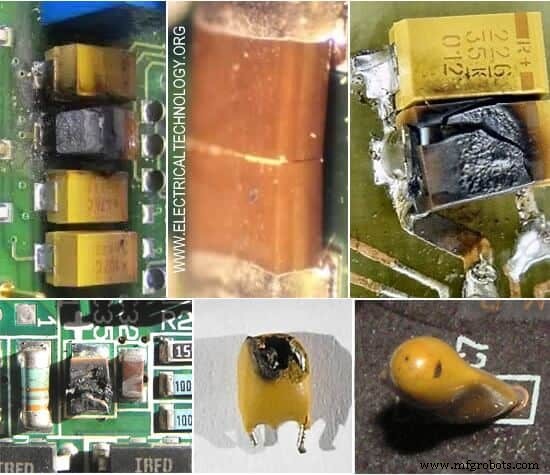

Tester les condensateurs CMS et céramique

Si vous trouvez les signes suivants sur des condensateurs en céramique ou minuscules SMD, ils sont défectueux et doivent être remplacés par les bons.

Cassé ou fissures dans le boîtier.

Endommagé ou tout signe de boîtier brûlé.

Un trou dans le boîtier.

Terminaux cassés.
