Adaptez le texte des dimensions de votre projet à ANSI

Dans cet article, vous pouvez découvrir une autre nouvelle fonctionnalité de la série E3.series 2021. Les textes des dimensions peuvent être configurés pour rompre la ligne de marquage des dimensions de l'objet, ce qui permet de mettre en œuvre des marquages ​​pour la norme ANSI. Voir l'article vidéo complet et optimiser vos projets !

Étiquetage et dimensionnement

Le projet est lancé par l'insertion d'une feuille de type panneau. Le choix de ce type de tôle a été défini pour que les canaux puissent être insérés, mais tout appareil peut être dimensionné à l'aide des repérages.

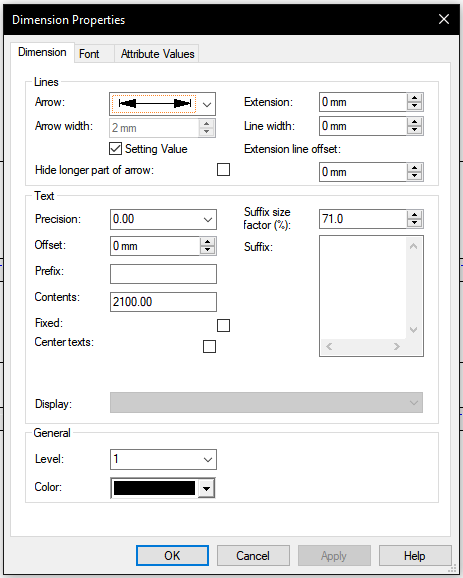

Fenêtre Propriétés de la dimension E3.series

Ensuite, un canal est ajouté au projet avec l'insertion de sa dimension. Cette option peut se faire avec le menu du bas sur le bouton "Dimension" ou avec le bouton "M" du clavier.

Les extrémités à coter sont marquées et les paramètres de police sont effectués en cliquant avec le bouton droit sur la cote insérée et "Propriétés de la cote...". Les paramètres Dimensions sont divisés en trois paramètres :

• Lignes
• Texte
• Général

Et au sein de chaque option, des ajustements peuvent être effectués.

Essayez MAINTENANT l'outil E-CAE E3.series leader de l'industrie dans le monde avec des cours de formation technique !

Cliquez sur la bannière ci-dessous

Comment activer une nouvelle vue

Pour que la nouvelle visualisation des cotes soit faite, il faut activer l'option dans "Outils" - "Paramètres..." - "Dimension" - "Texte de la cote" et cocher l'option "Opaque" dans "Effets".

Chemin pour activer l'option de textes opaques

Regardez la vidéo complète

Abonnez-vous à notre chaîne Youtube ici pour plus de vidéos techniques.

Norme ANSI

A la fin, un nouveau canal est ajouté au projet et dimensionné. Vous pouvez voir la différence dans la mise en forme du texte fournie par cette nouvelle fonctionnalité.

Cette option permet par exemple de mettre en œuvre l'étiquetage des lignes dimensionnelles selon les normes ANSI.
