Verrou S-R activé pour la porte NAND

PIÈCES ET MATÉRIAUX

• Porte NAND quadruple 4011 (catalogue Radio Shack n° 276-2411)
• Interrupteur DIP à huit positions (catalogue Radio Shack n° 275-1301)
• LED graphique à barres à dix segments (catalogue Radio Shack n° 276-081)
• Une batterie 6 volts
• Trois résistances de 10 kΩ
• Deux résistances de 470

Attention ! Le 4011 IC est CMOS, et donc sensible à l'électricité statique !

REFERENCES CROISEES

Leçons En Circuits Électriques , Volume 4, chapitre 3 :« Portes logiques »

Leçons En Circuits Électriques , Volume 4, chapitre 10 :« Multivibrateurs »

OBJECTIFS D'APPRENTISSAGE

• Principe et fonction d'un circuit de verrouillage activé

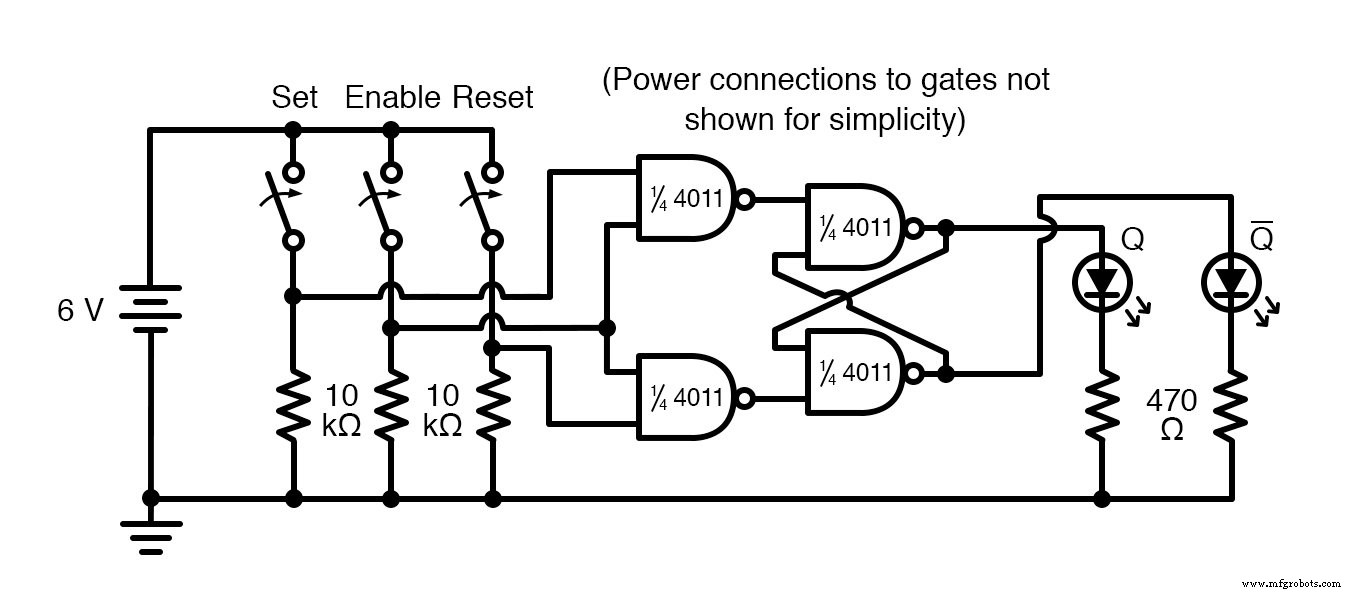

SCHÉMA SCHÉMA

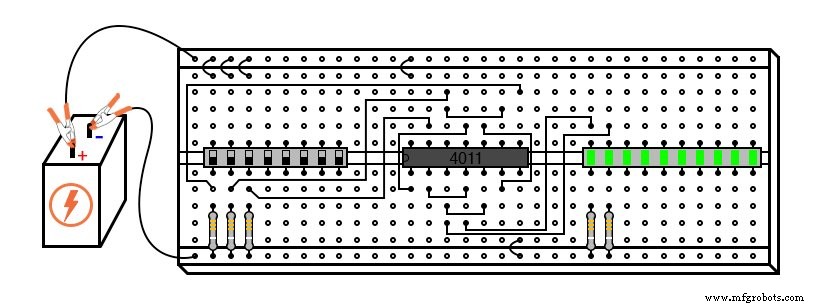

ILLUSTRATION

INSTRUCTIONS

Bien que ce circuit utilise des portes NAND au lieu de portes NOR, son comportement est identique à celui du verrou SR de la porte NOR (une entrée Set « haute » entraîne Q « haut » et une entrée Reset « haut » entraîne Q-pas « haut » ), à l'exception de la présence d'une troisième entrée :l'Enable. Le but de l'entrée Enable est d'activer ou de désactiver les entrées Set et Reset d'avoir un effet sur l'état de sortie du circuit.

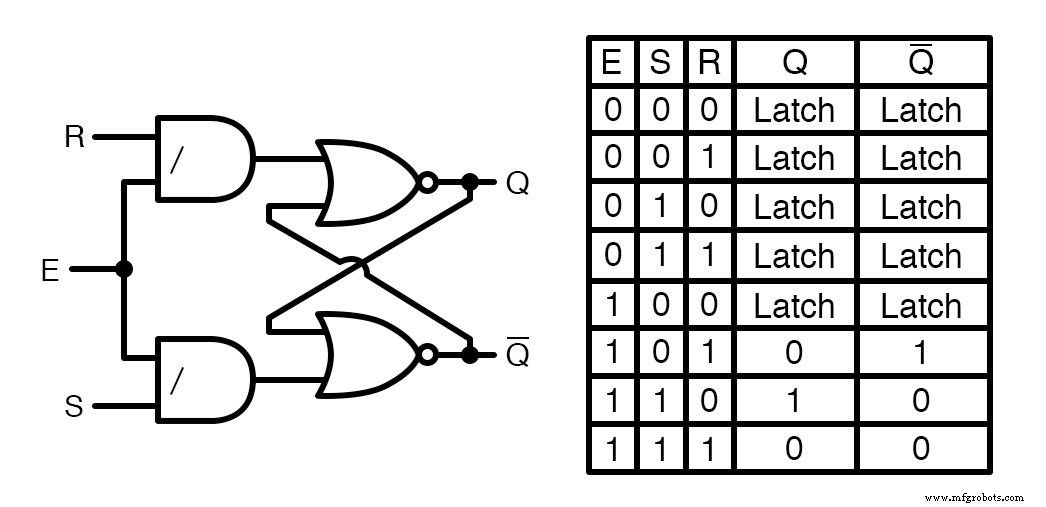

Lorsque l'entrée d'activation est « haute », le circuit agit exactement comme le verrou S-R de la porte NOR. Lorsque l'entrée d'activation est "bas", les entrées Set et Reset sont désactivées et n'ont aucun effet sur les sorties, laissant le circuit dans son état verrouillé.

Ce type de circuit de verrouillage (également appelé loquet S-R fermé ), peut être construit à partir de deux portes NOR et de deux portes ET, mais la conception de la porte NAND est plus facile à construire car elle utilise les quatre portes dans un seul circuit intégré.

FEUILLE DE TRAVAIL CONNEXE :

• Feuille de travail sur les circuits de verrouillage
